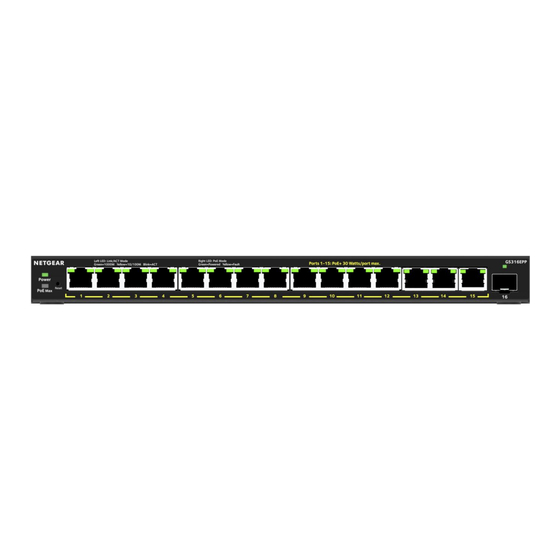

Inhaltszusammenfassung für NETGEAR GS316EP
- Seite 1 Machine Translated by Google Benutzerhandbuch Gigabit-Ethernet-Plus-Switches Modelle • GS316EP • GS316EPP NETGEAR, Inc. Juni 2021 350 E. Plumeria Drive 202-12181-01 San Jose, CA 95134, USA...
- Seite 2 Machine Translated by Google Gigabit-Ethernet-Plus-Switches Support und Community Besuchen Sie netgear.com/support , um Antworten auf Ihre Fragen zu erhalten und auf die neuesten Downloads zuzugreifen. Sie können auch unsere NETGEAR Community unter community.netgear.com besuchen, um hilfreiche Ratschläge zu erhalten. Regulatory and Legal Dieses Produkt ist in Kanada erhältlich, Sie erhalten Zugriff auf dieses Dokument in kanadischer Sprache unter https://...
-
Seite 3: Inhaltsverzeichnis
Ermitteln Sie die IP-Adresse des Switches, um auf die Benutzeroberfläche seines Geräts zuzugreifen....16 Ermitteln die IP-Adresse und greifen Sie auf den Switch zu..16 Verwenden Sie das NETGEAR Switch Discovery Tool, um die IP- Adresse des Switches zu ermitteln und auf das Gerät zuzugreifen UI......16 Dem Switch eine feste IP-Adresse zuweisen.... - Seite 4 Deaktivieren Sie einen portbasierten oder 802.1Q-VLAN-Modus und löschen Sie alle VLANs....................57 Kapitel 5 Verwalten Sie den Switch in Ihrem Netzwerk Verwalten des NETGEAR Switch Discovery-Protokolls..60 Statische Link- Aggregation einrichten............60 Eine Link-Aggregation- Gruppe einrichten..........61 Herstellen einer Link- Aggregation-Verbindung.......
-
Seite 5: Leds
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Verwalten der Konfigurationsdatei............72 Sichern der Switch-Konfiguration.........72 Switch-Konfiguration wiederherstellen..........73 Zurücksetzen des Schalters auf die werkseitigen Standardeinstellungen ......74 Verwenden Sie die RESET-Taste, um den Schalter zurückzusetzen........74 Verwenden Sie die Benutzeroberfläche des Geräts, um den Schalter zurückzusetzen....... -
Seite 6: Anhang A Werkseitige Standardeinstellungen Und Technische Daten
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Anhang A Werkseitige Standardeinstellungen und technische Daten Werkseinstellungen..............106 Technische Daten.............107 Technische Daten des Modells GS316EP......107 Technische Daten des Modells GS316EPP.....107 Anhang B Zusätzliche Switch-Erkennung und Zugriffsinformationen Von jedem Computer aus auf den Switch zugreifen.........110... - Seite 7 Weitere Informationen zu den in diesem Handbuch behandelten Themen finden Sie auf der Support-Website unter netgear.com/support • Firmware-Updates mit neuen Funktionen und Fehlerbehebungen werden von Zeit zu Zeit unter netgear.com/ support/download/ zur Verfügung gestellt. Sie können manuell nach neuer Firmware suchen und diese herunterladen.
-
Seite 8: Dazugehörige Dokumentation
Transceiver-Modul einsetzen, das Sie bei NETGEAR erwerben können. Beim Modell GS316EP sind die Ports 1 bis 15 PoE+-Ports und Port 16 ist ein SFP-Port. Beim Modell GS316EPP sind die Ports 1 bis 15 PoE+-Ports und Port 16 ist ein SFP-Port. -
Seite 9: 1000Base-X Sfp-Steckplätze
Um Glasfaser-, Kupfer- oder Langstreckenverbindungen auf dem Switch zu ermöglichen, nehmen SFP-Steckplätze standardmäßige 1G-SFP-Transceiver-Module auf, die separat erhältlich sind. Informationen zu bestimmten NETGEAR SFP-Transceivermodulen und -kabeln, die für den Switch unterstützt werden, finden Sie unter netgear.com/business/wired/switches/ und klicken Sie auf die Registerkarte ZUBEHÖR oder sehen Sie sich das Datenblatt für Ihren spezifischen Switch an. -
Seite 10: Etikett Wechseln
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Tabelle 3. Unterstützte SFP-Transceiver-Module Modell Geschwindigkeit und Mittel Beschreibung 1G-Ethernet-Faser mit kurzer Reichweite AGM731F SFP-Transceiver 1000BASE-SX AGM732F SFP-Transceiver 1000BASE-LX 1G-Ethernet-Glasfaser mit großer Reichweite SFP-Transceiver 1000BASE-T 1G-Ethernet-Kupfer Hauptversammlung734 Etikett wechseln Das Switch-Etikett auf der Unterseite des Switches zeigt die Seriennummer, die MAC-Adresse und die Standard-Anmeldeinformationen des Switches. - Seite 11 - Bevor Sie das Produkt an Außenkabel oder -geräte anschließen, siehe https://kb.netgear.com/000057103 für zusätzliche Sicherheits- und Garantieinformationen. Die Nichtbeachtung dieser Richtlinien kann zu Schäden an Ihrem NETGEAR-Produkt führen, die möglicherweise nicht von der NETGEAR-Garantie abgedeckt sind, soweit dies nach geltendem Recht zulässig ist.
- Seite 12 Kabel: Wenn Ihr Produkt ein Netzteil verwendet: Wenn Sie kein Netzteil erhalten haben, wenden Sie sich an Ihren lokalen NETGEAR-Händler. - Das Netzteil muss für das Produkt sowie für Spannung und Strom ausgelegt sein auf dem Etikett mit den elektrischen Nennwerten des Produkts angegeben.
- Seite 13 Machine Translated by Google Gigabit-Ethernet-Plus-Switches • Sofern für Ihr Produkt zutreffend, sind die peripheren Stromkabel mit ausgestattet dreipolige Stecker, um eine ordnungsgemäße Erdung sicherzustellen. Verwenden Sie keine Adapterstecker und entfernen Sie den Erdungsstift nicht von einem Kabel. Wenn Sie ein Verlängerungskabel verwenden müssen, verwenden Sie ein dreiadriges Kabel mit ordnungsgemäß...
- Seite 14 Machine Translated by Google Installieren und greifen Sie auf den Switch in Ihrem zu Netzwerk In diesem Kapitel wird beschrieben, wie Sie den Switch in Ihrem Netzwerk installieren, eine IP-Adresse für den Switch erhalten und die IP-Adresse verwenden, um auf die Geräte-UI des Switch zuzugreifen, damit Sie den Switch einrichten, verwalten und überwachen können.
-
Seite 15: Richten Sie Den Switch In Ihrem Netzwerk Ein Und Schalten Sie Den Switch Ein
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Richten Sie den Switch in Ihrem Netzwerk ein und schalten Sie den Switch ein Abbildung 1. Beispielverbindungen So richten Sie den Switch in Ihrem Netzwerk ein und schalten ihn ein: 1. Verbinden Sie einen beliebigen Port des Switch mit einem LAN-Port eines Routers, der mit dem verbunden ist Internet. - Seite 16 Verwenden Sie einen Computer und einen Webbrowser, um den Switch in Ihrem Netzwerk zu erkennen und auf die Geräte-UI des Switch zuzugreifen: • Verwenden Sie das NETGEAR Switch Discovery Tool, um die IP-Adresse des Switches zu ermitteln und auf die Benutzeroberfläche des Geräts zuzugreifen (siehe Seite 16). • Weisen Sie dem Switch eine feste IP-Adresse zu (siehe Seite 18).
- Seite 17 Netzwerk befinden. 7. Öffnen Sie die NSDT. Wenn sich das Symbol für das NETGEAR Switch Discovery Tool im Dock Ihres Mac oder auf dem Desktop Ihres Windows-basierten Computers befindet, klicken oder doppelklicken Sie auf das Symbol, um das Programm zu öffnen.
-
Seite 18: Netzwerkverbindung
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Weisen Sie dem Switch eine feste IP-Adresse zu Standardmäßig ist der Switch so konfiguriert, dass er automatisch eine IP-Adresse von einem DHCP-Server (oder einem Router, der als DHCP-Server fungiert) in Ihrem Netzwerk erhält. Bestimmte Ereignisse können jedoch dazu führen, dass der DHCP-Server dem Switch eine neue IP-Adresse zuweist. - Seite 19 Machine Translated by Google Gigabit-Ethernet-Plus-Switches Die Schaltflächenleiste wird grau angezeigt, was darauf hinweist, dass der DHCP-Client des Switches deaktiviert ist, und die IP-Adressfelder können bearbeitet werden. 6. Geben Sie die feste (statische) IP-Adresse ein, die Sie dem Switch zuweisen möchten, sowie die zugehörige Subnetzmaske und Gateway-IP-Adresse.
- Seite 20 Machine Translated by Google Gigabit-Ethernet-Plus-Switches Das Passwort ist dasjenige, das Sie bei der ersten Anmeldung angegeben haben. Beim Passwort wird zwischen Groß- und Kleinschreibung unterschieden. Die HOME-Seite wird angezeigt. Der rechte Bereich (oder, je nach Größe Ihres Browserfensters, der mittlere Bereich) zeigt die IP-Adresse, die dem Switch zugewiesen ist.
-
Seite 21: Ändern Sie Die Sprache Der Benutzeroberfläche Des Geräts
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Ändern Sie die Sprache der Benutzeroberfläche des Geräts Standardmäßig ist die Sprache der Benutzeroberfläche des Geräts auf Auto eingestellt, damit der Switch die Sprache automatisch erkennen kann. Sie können die Sprache jedoch auf eine bestimmte Sprache einstellen. So ändern Sie die Sprache der Benutzeroberfläche des Geräts: 1. -
Seite 22: Registrieren Sie Den Schalter
Durch die Registrierung des Switches können Sie E-Mail-Benachrichtigungen erhalten und den Prozess des technischen Supports optimieren. Sie können sich bei Ihrem NETGEAR-Konto unter my.netgear.com anmelden, um Ihren Switch zu registrieren, oder Sie können den Switch auch über die Benutzeroberfläche des Geräts registrieren. In diesem Fall muss der Switch mit dem Internet verbunden sein. -
Seite 23: Optimieren Sie Die Switch-Leistung
Machine Translated by Google Optimieren Sie die Switch-Leistung Dieses Kapitel beschreibt, wie Sie die Leistung des Switches optimieren können, und enthält die folgenden Abschnitte: • Festlegen des Quality of Service-Modus und der Portratenbegrenzungen • Verwalten einzelner Porteinstellungen... - Seite 24 Machine Translated by Google Gigabit-Ethernet-Plus-Switches Stellen Sie den Quality of Service-Modus und die Portratenlimits ein Sie können die Quality of Service (QoS)-Modi manuell festlegen, um den Datenverkehr zu verwalten: • Portbasierter QoS-Modus: Ermöglicht das Festlegen der Priorität (niedrig, mittel, hoch oder kritisch) für einzelne Portnummern und das Festlegen von Ratenbegrenzungen für eingehenden und ausgehenden Datenverkehr für einzelne Ports.
- Seite 25 Machine Translated by Google Gigabit-Ethernet-Plus-Switches Hinweis: Wenn Sie ein Port-Ratenlimit festlegen, kann die tatsächliche Rate je nach Art des Datenverkehrs, den der Port verarbeitet, schwanken. So verwenden Sie den portbasierten QoS-Modus und legen die Prioritäts- und Ratenbegrenzungen für Ports fest: 1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Switch oder direkt über ein Ethernet-Kabel mit dem Switch verbunden ist.
-
Seite 26: Verwenden Sie Die Dienstqualität 802.1P/Dscp
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Die Seite PRIORITÄT BEARBEITEN wird angezeigt. C. Wählen Sie für jeden Port, für den Sie die Priorität festlegen möchten, Niedrig, Mittel, Hoch oder Kritisch aus dem jeweiligen Menü für den Port aus. Die Standardauswahl ist Hoch. D. - Seite 27 Machine Translated by Google Gigabit-Ethernet-Plus-Switches 4. Wählen Sie im Menü oben auf der Seite SWITCHING > QOS aus . Die Seite Quality of Service (QoS) wird angezeigt. 5. Wenn die Auswahl im Menü „QoS-Modus“ Port-basiert ist , gehen Sie wie folgt vor, um sie zu ändern die Auswahl auf 802.1P/DSCP: A.
- Seite 28 Machine Translated by Google Gigabit-Ethernet-Plus-Switches So verwalten Sie die Broadcast-Filterung und stellen die Storm-Control-Ratenlimits für Ports ein: 1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Switch oder direkt über ein Ethernet-Kabel mit dem Switch verbunden ist.
-
Seite 29: Verwalten Sie Einzelne Porteinstellungen
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Verwalten Sie einzelne Porteinstellungen Für jeden einzelnen Port können Sie die Portpriorität festlegen, Ratenbegrenzungen für eingehenden und ausgehenden Datenverkehr festlegen, die Portgeschwindigkeit festlegen (standardmäßig wird die Geschwindigkeit automatisch festgelegt), die Flusskontrolle aktivieren und die Bezeichnung des Portnamens ändern. Legen Sie Ratenlimits für einen Port fest Sie können die Rate des eingehenden (eingehenden) Datenverkehrs, des ausgehenden (ausgehenden) Datenverkehrs oder beides auf einem Port begrenzen, um zu verhindern, dass der Port (und das daran angeschlossene Gerät) zu viel Bandbreite... -
Seite 30: Legen Sie Die Priorität Für Einen Port Fest
Machine Translated by Google Gigabit-Ethernet-Plus-Switches 6. Wählen Sie aus den Menüs In Rate Limit , Out Rate Limit oder beiden die Rate in Kbps aus oder Mbps. Die Standardauswahl ist Unbegrenzt. 7. Klicken Sie auf die Schaltfläche ANWENDEN . Ihre Einstellungen werden gespeichert. Legen Sie die Priorität für einen Port fest Wenn der QoS-Modus auf dem Switch portbasiert ist (Standardeinstellung), können Sie die Priorität für einen Port festlegen. -
Seite 31: Verwalten Sie Die Flusssteuerung Für Einen Port
Machine Translated by Google Gigabit-Ethernet-Plus-Switches 6. Wählen Sie im Menü „Priorität“ die Option „Niedrig“, „Mittel“, „Hoch“ oder „Kritisch“. Die Standardauswahl ist Hoch. 7. Klicken Sie auf die Schaltfläche ANWENDEN . Ihre Einstellungen werden gespeichert. Verwalten Sie die Flusssteuerung für einen Port Die IEEE 802.3x-Flusskontrolle funktioniert, indem ein Port angehalten wird, wenn der Port überbucht ist (d. - Seite 32 Machine Translated by Google Gigabit-Ethernet-Plus-Switches Ihre Einstellungen werden gespeichert. Ändern der Geschwindigkeit für einen Port oder Deaktivieren eines Ports Standardmäßig wird die Portgeschwindigkeit für alle Ports automatisch eingestellt (d. h. die Einstellung ist Auto), nachdem der Switch die Geschwindigkeit mithilfe der automatischen Aushandlung mit dem verknüpften Gerät ermittelt hat. Wir empfehlen, die Einstellung Auto für die Ports zu belassen.
- Seite 33 Machine Translated by Google Gigabit-Ethernet-Plus-Switches • 100M voll: Der Port muss zwangsweise mit 100 Mbit/s mit Vollduplex funktionieren. Hinweis: Sie können Gigabit Ethernet nicht als Portgeschwindigkeit auswählen. Wenn die Einstellung im Speed- Menü jedoch Auto ist, kann der Switch Autonegotiation verwenden, um die Portgeschwindigkeit automatisch auf Gigabit-Ethernet einzustellen, wenn das verbundene Gerät diese Geschwindigkeit unterstützt.
- Seite 34 Machine Translated by Google Gigabit-Ethernet-Plus-Switches Ihre Einstellungen werden gespeichert. Benutzerhandbuch Optimieren Sie den Schalter Leistung...
-
Seite 35: Verwenden Sie Vlans Für Die Verkehrssegmentierung
Machine Translated by Google Verwenden Sie VLANS für die Verkehrssegmentierung Dieses Kapitel beschreibt, wie Sie VLANs verwenden können, um den Datenverkehr auf dem Switchj zu segmentieren, und enthält die folgenden Abschnitte: • VLAN-Übersicht • Aktivieren Sie den einfachen portbasierten VLAN-Modus und weisen Sie VLANs zu. • Verwalten Sie erweiterte portbasierte VLANs. -
Seite 36: Vlan-Übersicht
Machine Translated by Google Gigabit-Ethernet-Plus-Switches VLAN-Übersicht Virtuelle LANs (VLANs) bestehen aus vernetzten Geräten, die logisch in separaten Netzwerken gruppiert sind. Sie können Ports auf einem Switch gruppieren, um ein virtuelles Netzwerk zu erstellen, das aus den mit den Ports verbundenen Geräten besteht. - Seite 37 VLANs hinzufügen und ein anderes VLAN zuweisen zu einem Port, verwalten Sie Port-PVIDs und verwalten Sie ein Sprach-VLAN. Die folgende Tabelle bietet einen Überblick über VLAN-Funktionen, die auf dem Switch unterstützt werden. Tabelle 4. Unterstützte VLAN-Modi für GS316EP und GS316EPP VLAN-Funktion Basic...
-
Seite 38: Verwalten Sie Erweiterte Portbasierte Vlans
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Das Passwort ist dasjenige, das Sie bei der ersten Anmeldung angegeben haben. Beim Passwort wird zwischen Groß- und Kleinschreibung unterschieden. Die HOME-Seite wird angezeigt. 4. Wählen Sie im Menü oben auf der Seite SWITCHING. Die Seite Quality of Service (QOS) wird angezeigt. 5. -
Seite 39: Erstellen Sie Ein Erweitertes Portbasiertes Vlan
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Wenn Sie den Advanced Port-Based VLAN-Modus aktivieren, wird VLAN 1 zum Switch hinzugefügt und alle Ports werden Mitglieder von VLAN 1. Dies ist das Standard-VLAN im Advanced Port-Based VLAN-Modus. So aktivieren Sie den erweiterten portbasierten VLAN-Modus: 1. -
Seite 40: Ändern Sie Ein Erweitertes Portbasiertes Vlan
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Es öffnet sich ein Anmeldefenster. 3. Geben Sie das Geräteverwaltungskennwort ein. Das Passwort ist dasjenige, das Sie bei der ersten Anmeldung angegeben haben. Beim Passwort wird zwischen Groß- und Kleinschreibung unterschieden. Die HOME-Seite wird angezeigt. 4. - Seite 41 Machine Translated by Google Gigabit-Ethernet-Plus-Switches So ändern Sie ein erweitertes portbasiertes VLAN: 1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Switch oder direkt über ein Ethernet-Kabel mit dem Switch verbunden ist. 2. Geben Sie die dem Switch zugewiesene IP-Adresse ein. Es öffnet sich ein Anmeldefenster.
-
Seite 42: Löschen Sie Ein Erweitertes Portbasiertes Vlan
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Löschen Sie ein erweitertes portbasiertes VLAN Sie können ein erweitertes portbasiertes VLAN löschen, das Sie nicht mehr benötigen. Sie können das Standard-VLAN nicht löschen. Hinweis: Wenn Sie den einfachen oder erweiterten portbasierten VLAN-Modus deaktivieren, werden alle portbasierten VLANs gelöscht. -
Seite 43: Aktivieren Sie Den Einfachen 802.1Q-Vlan-Modus
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Weitere Informationen zu grundlegenden 802.1Q-VLANs finden Sie in den folgenden Abschnitten: • Aktivieren Sie den einfachen 802.1Q-VLAN-Modus. • Erstellen Sie ein einfaches 802.1Q-VLAN, und weisen Sie Ports als Mitglieder zu. • Weisen Sie den Portmodus in einer einfachen 802.1Q-VLAN-Konfiguration zu. • Ändern Sie ein einfaches 802.1Q-VLAN. - Seite 44 Machine Translated by Google Gigabit-Ethernet-Plus-Switches 8. Wenn Sie bereits festgelegt haben, welche Ports im Trunk-Modus funktionieren müssen, Wählen Sie Trunk (Uplink) aus dem Modus- Menü. 9. Klicken Sie auf die Schaltfläche SPEICHERN . Ihre Einstellungen werden gespeichert. Erstellen Sie ein einfaches 802.1Q-VLAN und weisen Sie Ports als Mitglieder zu Mit einer grundlegenden 802.1Q-VLAN-Konfiguration können Sie VLANs erstellen und Ports auf dem Switch einem VLAN zuweisen.
- Seite 45 Machine Translated by Google Gigabit-Ethernet-Plus-Switches e. Klicken Sie auf die Schaltfläche ANWENDEN . Ihre Einstellungen werden gespeichert. Das neue VLAN wird im Bereich 802.1Q-BASIERTE VLAN- KONFIGURATIONEN (BASISMODUS) angezeigt. F. Klicken Sie auf die Registerkarte Portkonfiguration . Der Bereich 802.1Q PORT CONFIGURATIONS wird angezeigt G.
- Seite 46 Machine Translated by Google Gigabit-Ethernet-Plus-Switches Modus für einen Port, der mit einem Endgerät wie einem Spielgerät, Mediengerät oder Computer verbunden ist. Wenn ein Port, der im Zugriffsmodus arbeitet, Daten ohne Tag empfängt, werden die Daten normal übermittelt. Wenn ein Port, der im Zugriffsmodus arbeitet, Daten empfängt, die für ein anderes VLAN gekennzeichnet sind als das, zu dem der Port gehört, werden die Daten verworfen.
-
Seite 47: Ändern Sie Ein Einfaches 802.1Q-Vlan
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Ändern Sie ein einfaches 802.1Q-VLAN Sie können ein vorhandenes einfaches 802.1Q-VLAN ändern. So ändern Sie ein einfaches 802.1Q-VLAN: 1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Switch oder direkt über ein Ethernet- Kabel mit dem Switch verbunden ist. -
Seite 48: Löschen Sie Ein Einfaches 802.1Q-Vlan
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Ihre Einstellungen werden gespeichert. Löschen Sie ein einfaches 802.1Q-VLAN Sie können ein einfaches 802.1Q-VLAN löschen, das Sie nicht mehr benötigen. Sie können das Standard-VLAN nicht löschen. Hinweis: Wenn Sie den Basis-802.1Q-VLAN-Modus deaktivieren, werden alle 802.1Q-VLANs gelöscht. So löschen Sie ein einfaches 802.1Q-VLAN: 1. -
Seite 49: Aktivieren Sie Den Erweiterten 802.1Q-Vlan-Modus
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Weisen Sie einem Port ein anderes VLAN zu, verwalten Sie Port-PVIDs und verwalten Sie ein Sprach-VLAN, einschließlich der OUI-Tabelle. Weitere Informationen zu erweiterten 802.1Q-VLANs finden Sie in den folgenden Abschnitten: • Erweiterten 802.1Q-VLAN-Modus aktivieren • Ein erweitertes 802.1Q-VLAN erstellen •... -
Seite 50: Erstellen Sie Ein Erweitertes 802.1Q-Vlan
Machine Translated by Google Gigabit-Ethernet-Plus-Switches 6. Klicken Sie im Abschnitt Advanced 802.1Q VLAN auf die Schaltfläche ACTIVATE MODE . Es öffnet sich ein Popup-Fenster, das Sie darüber informiert, dass die aktuellen VLAN-Einstellungen verloren gehen. 7. Klicken Sie auf die Schaltfläche WEITER . Ihre Einstellungen werden gespeichert und das Popup-Fenster schließt sich. -
Seite 51: Ändern Sie Ein Erweitertes 802.1Q-Vlan
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Das Passwort ist dasjenige, das Sie bei der ersten Anmeldung angegeben haben. Beim Passwort wird zwischen Groß- und Kleinschreibung unterschieden. Die HOME-Seite wird angezeigt. 4. Wählen Sie im Menü oben auf der Seite SWITCHING. Die QOS-Seite wird angezeigt. 5. - Seite 52 Machine Translated by Google Gigabit-Ethernet-Plus-Switches So ändern Sie ein erweitertes 802.1Q-VLAN: 1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Switch oder direkt über ein Ethernet-Kabel mit dem Switch verbunden ist. 2. Geben Sie die dem Switch zugewiesene IP-Adresse ein. Es öffnet sich ein Anmeldefenster.
- Seite 53 Machine Translated by Google Gigabit-Ethernet-Plus-Switches Geben Sie eine Port-PVID für ein erweitertes 802.1Q-VLAN an Eine Standard-Port-VLAN-ID (PVID) ist ein VLAN-ID-Tag, das der Switch eingehenden Datenpaketen zuweist, die noch nicht für ein bestimmtes VLAN adressiert (getaggt) sind. Wenn Sie beispielsweise einen Computer an Port 6 des Switches anschließen und ihn zu VLAN 2 machen möchten, fügen Sie Port 6 als Mitglied von VLAN 2 hinzu und setzen Sie die PVID von Port 6 auf 2.
- Seite 54 Machine Translated by Google Gigabit-Ethernet-Plus-Switches Ihre Einstellungen werden gespeichert. Der Bereich Port- und VLAN-IDs wird erneut angezeigt. Die als PVID zugewiesene VLAN-ID wird mit einem Sternchen (*) neben dem Port angezeigt. 10. Klicken Sie auf die Schaltfläche ZURÜCK . Der Bereich „Erweitertes 802.1Q-VLAN“ wird angezeigt. Legen Sie ein vorhandenes erweitertes 802.1Q-VLAN als Sprach-VLAN fest und passen Sie den CoS-Wert an Der Switch kann ein einzelnes erweitertes 802.1Q-VLAN als Sprach-VLAN unterstützen, um den Voice-over-IP-Datenverkehr...
-
Seite 55: Ändern Sie Die Oui-Tabelle Für Das Sprach-Vlan
Machine Translated by Google Gigabit-Ethernet-Plus-Switches 6. Klicken Sie in der Tabelle im rechten Bereich auf das VLAN, das Sie zum Sprach-VLAN machen möchten (Sie können auf eine beliebige Stelle in der Zeile für das VLAN klicken). 7. Klicken Sie auf die Schaltfläche BEARBEITEN . 8. -
Seite 56: Löschen Sie Ein Erweitertes 802.1Q-Vlan
Machine Translated by Google Gigabit-Ethernet-Plus-Switches 4. Wählen Sie im Menü oben auf der Seite SWITCHING. Die QOS-Seite wird angezeigt. 5. Wählen Sie im Menü auf der linken Seite VLAN aus. Die VLAN-Seite wird angezeigt. 6. Klicken Sie in der Tabelle im rechten Bereich auf Advanced 802.1Q VLAN. 7. - Seite 57 Machine Translated by Google Gigabit-Ethernet-Plus-Switches Hinweis: Wenn Sie den erweiterten 802.1Q-VLAN-Modus deaktivieren, werden alle 802.1Q-VLANs gelöscht. So löschen Sie ein erweitertes 802.1Q-VLAN: 1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Switch oder direkt über ein Ethernet- Kabel mit dem Switch verbunden ist.
- Seite 58 Machine Translated by Google Gigabit-Ethernet-Plus-Switches Das Passwort ist dasjenige, das Sie bei der ersten Anmeldung angegeben haben. Beim Passwort wird zwischen Groß- und Kleinschreibung unterschieden. Die HOME-Seite wird angezeigt. 4. Wählen Sie im Menü oben auf der Seite SWITCHING. Die QOS-Seite wird angezeigt. 5.
-
Seite 59: Verwalten Sie Den Switch In Ihrem Netzwerk
Verwalten Sie den Switch in Ihrem Netzwerk Dieses Kapitel beschreibt, wie Sie den Switch in Ihrem Netzwerk verwalten können. Das Kapitel enthält die folgenden Abschnitte: • NETGEAR Switch Discovery Protocol verwalten • Statische Link-Aggregation einrichten • Multicast verwalten • IP-Adresse des Switches ändern • DHCP-... -
Seite 60: Verwalten Sie Das Netgear Switch Discovery-Protokoll
Link entweder eine erhöhte Bandbreite (eine größere Pipe) oder eine Fehlertoleranz (wenn ein Port ausfällt, übernimmt ein anderer). Die Switches GS316EP und GS316EPP unterstützen jeweils acht statische LAGs mit jeweils bis zu acht Ports, was bedeutet, dass eine statische LAG eine Verbindung von bis zu 8 Gbit/s unterstützen kann. - Seite 61 Machine Translated by Google Gigabit-Ethernet-Plus-Switches Richten Sie die statische Link-Aggregation auf dem Switch ein, indem Sie die folgenden Aufgaben ausführen: 1. Richten Sie die LAG auf dem Switch ein (siehe Einrichten einer Link-Aggregation-Gruppe auf Seite 61). 2. Verbinden Sie die Ports, die Mitglieder der LAG auf dem Switch sein müssen, mit den Ports, die Mitglieder der LAG auf einem anderen Gerät in Ihrem Netzwerk sein müssen (siehe Herstellen einer Link-Aggregation-Verbindung auf Seite 62).
-
Seite 62: Stellen Sie Eine Link-Aggregation-Verbindung Her
Machine Translated by Google Gigabit-Ethernet-Plus-Switches 7. Klicken Sie auf die Schaltfläche ANWENDEN . Ihre Einstellungen werden gespeichert. Nachdem die LAG-Ports ausgewählt sind, müssen Sie die physische Link-Aggregation-Verbindung einrichten. Weitere Informationen finden Sie unter Herstellen einer Link-Aggregation-Verbindung auf Seite 62. Stellen Sie eine Link-Aggregation-Verbindung her Bevor Sie eine physische Link-Aggregation-Verbindung zu einem anderen Netzwerkgerät (normalerweise einem Router oder einem anderen Switch) herstellen, das ebenfalls Link-Aggregation unterstützt, müssen Sie zuerst eine LAG auf dem Switch einrichten (siehe Einrichten einer Link-Aggregation-Gruppe auf Seite 61). - Seite 63 Machine Translated by Google Gigabit-Ethernet-Plus-Switches So aktivieren Sie eine LAG auf dem Switch: 1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Switch oder direkt über ein Ethernet- Kabel mit dem Switch verbunden ist. 2. Geben Sie die dem Switch zugewiesene IP-Adresse ein. Es öffnet sich ein Anmeldefenster.
-
Seite 64: Verwalten Sie Igmp-Snooping
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Verwalten Sie IGMP-Snooping IGMP-Snooping ist standardmäßig aktiviert. Unter bestimmten Umständen möchten Sie möglicherweise IGMP-Snooping vorübergehend deaktivieren. So verwalten Sie IGMP-Snooping: 1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Switch oder direkt über ein Ethernet- Kabel mit dem Switch verbunden ist. -
Seite 65: Verwalten Sie Das Blockieren Unbekannter Multicast-Adressen
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Die HOME-Seite wird angezeigt. 4. Wählen Sie im Menü oben auf der Seite SWITCHING > QOS aus . Die Seite Quality of Service (QoS) wird angezeigt. 5. Wählen Sie im Menü auf der linken Seite MULTICAST aus. Die MULTICAST-Seite wird angezeigt. -
Seite 66: Verwaltung Der Igmpv3-Ip-Header-Validierung
Machine Translated by Google Gigabit-Ethernet-Plus-Switches 7. Klicken Sie auf die Schaltfläche ANWENDEN . Ihre Einstellungen werden gespeichert. Verwaltung der IGMPv3-IP-Header-Validierung Sie können die IGMPv3-IP-Header-Validierung aktivieren, damit der Switch prüft, ob IGMPv3-Pakete dem IGMPv3-Standard entsprechen. Standardmäßig ist die IGMPv3-IP-Header-Validierung deaktiviert. Wenn die IGMPv3-IP-Header-Validierung aktiviert ist, müssen IGMPv3-Nachrichten einen Time-to-Live (TTL)-Wert von 1 und ein Type of Service (ToS)-Byte von 0xC0 (Internetwork Control) enthalten. - Seite 67 Machine Translated by Google Gigabit-Ethernet-Plus-Switches Richten Sie einen statischen Router-Port für IGMP-Snooping ein Wenn Ihr Netzwerk kein Gerät enthält, das IGMP-Anfragen sendet, kann der Switch den Router-Port nicht dynamisch erkennen. (Der Router-Port ist ein Port auf einem Gerät im Netzwerk, das IGMP-Snooping im Netzwerk durchführt.) Wählen Sie in dieser Situation einen Port auf dem Switch als dedizierten statischen Router-Port für IGMP-Snooping aus, der alle IGMP- Join-and-Leave-Nachrichten zulässt das Netzwerk, das an diesen Port weitergeleitet werden soll.
-
Seite 68: Ändern Sie Die Ip-Adresse Des Switches
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Ändern Sie die IP-Adresse des Switches Standardmäßig erhält der Switch eine IP-Adresse von einem DHCP-Server (oder einem Router, der als DHCP-Server fungiert) in Ihrem Netzwerk. So deaktivieren Sie den DHCP-Client des Switches und ändern die IP-Adresse des Switches in eine feste IP-Adresse: 1. -
Seite 69: Aktivieren Sie Den Dhcp-Client Des Switches Erneut
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Aktivieren Sie den DHCP-Client des Switches erneut Wenn Sie den DHCP-Client des Switches deaktiviert und die IP-Adresse des Switches in eine feste (statische) IP-Adresse geändert haben, können Sie die Situation umkehren. So reaktivieren Sie den DHCP-Client auf dem Switch: 1. -
Seite 70: Wartung Und Überwachung Des Switches
Machine Translated by Google Wartung und Überwachung des Switches Dieses Kapitel beschreibt, wie Sie den Switch warten und überwachen können, und enthält die folgenden Abschnitte: • Aktualisieren Sie die Firmware auf dem Switch • Verwalten Sie die Konfigurationsdatei • Setzen Sie den Switch auf die Werkseinstellungen zurück •... -
Seite 71: Aktualisieren Sie Die Firmware Auf Dem Switch
Die Seite FIRMWARE wird angezeigt. Die Seite zeigt auch den Abschnitt UPDATE FIRMWARE. Die FIRMWARE-VERSION zeigt die aktuelle Firmware-Version des Switches an. 6. Um zu prüfen, ob neue Firmware verfügbar ist, klicken Sie in der FIRMWARE auf den Link netgear.com Abschnitt. -
Seite 72: Verwalten Sie Die Konfigurationsdatei
Machine Translated by Google Gigabit-Ethernet-Plus-Switches WARNUNG: Unterbrechen Sie während der Firmware-Aktualisierung nicht die Netzwerkverbindung oder die Stromversorgung des Switches. Trennen Sie keine Ethernet-Kabel und schalten Sie den Switch nicht aus, bis der Firmware-Aktualisierungsvorgang und der Switch-Neustart abgeschlossen sind. Dadurch kann der Schalter beschädigt werden. Ihre Switch-Websitzung wird getrennt und Sie müssen sich erneut bei der Benutzeroberfläche des Geräts anmelden. -
Seite 73: Stellen Sie Die Switch-Konfiguration Wieder Her
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Der Standardname der Sicherungsdatei basiert auf dem Switch-Modell, zum Beispiel: GS316EPP.cfg. Stellen Sie die Switch-Konfiguration wieder her Wenn Sie eine Sicherungskopie der Konfigurationsdatei des Switches gespeichert haben, können Sie diese Datei von Ihrem Computer auf den Switch laden, um die Konfiguration wiederherzustellen. So stellen Sie die Konfigurationseinstellungen des Switches aus einer Sicherungsdatei wieder her: 1. -
Seite 74: Setzen Sie Den Switch Auf Die Werkseinstellungen Zurück
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Setzen Sie den Switch auf die Werkseinstellungen zurück Sie können den Switch zurücksetzen, um ihn auf die Werkseinstellungen zurückzusetzen, indem Sie entweder die RESET- Taste auf der Vorderseite des Switches oder die Reset-Funktion in der Benutzeroberfläche des Geräts verwenden. Wenn Sie das Passwort verloren haben und nicht auf den Switch zugreifen können, müssen Sie die RESET- Taste verwenden. -
Seite 75: Kontrollieren Sie Den Zugriff Auf Die Benutzeroberfläche Des Geräts
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Verwenden Sie die Benutzeroberfläche des Geräts, um den Schalter zurückzusetzen VORSICHT: Dieser Vorgang löscht alle Einstellungen, die Sie auf dem Switch konfiguriert haben. So setzen Sie den Switch über die Benutzeroberfläche des Geräts auf die werkseitigen Standardeinstellungen zurück: 1. -
Seite 76: Https-Verwaltungszugriff
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Es öffnet sich ein Anmeldefenster. 3. Geben Sie das Geräteverwaltungskennwort ein. Das Passwort ist dasjenige, das Sie bei der ersten Anmeldung angegeben haben. Beim Passwort wird zwischen Groß- und Kleinschreibung unterschieden. Die HOME-Seite wird angezeigt. 4. -
Seite 77: Zugriffseinstellungen Konfigurieren
Machine Translated by Google Gigabit-Ethernet-Plus-Switches HTTP-Zugriffseinstellungen konfigurieren Sie können den Webzugriff auf die Geräte-UI des Switches über HTTP aktivieren oder deaktivieren, das Sitzungs-Timeout und die maximale Anzahl von HTTP-Sitzungen festlegen. HTTP ist standardmäßig aktiviert. So konfigurieren Sie die HTTP-Zugriffseinstellungen: 1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Switch oder direkt über ein Ethernet-Kabel mit dem Switch verbunden ist. -
Seite 78: Zugriffseinstellungen Konfigurieren
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Hinweis: Um zu vermeiden, dass erneut eine Sicherheitsmeldung angezeigt wird, können Sie ein SSL-Zertifikat konfigurieren. Weitere Informationen finden Sie unter Verwalten von Zertifikaten für den HTTPS-Zugriff auf Seite Wenn eine Sicherheitsmeldung angezeigt wird, können Sie nicht fortfahren, sondern müssen je nach verwendetem Browser eine der folgenden Maßnahmen ergreifen: •... -
Seite 79: Zertifikate Für Den Https-Zugriff Verwalten
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Hinweis: Sie können SSL-Zertifikate nur herunterladen, wenn HTTPS deaktiviert ist. So konfigurieren Sie die HTTPS-Zugriffseinstellungen: 1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Switch oder direkt über ein Ethernet-Kabel mit dem Switch verbunden ist. - Seite 80 Machine Translated by Google Gigabit-Ethernet-Plus-Switches So generieren Sie ein SSL-Zertifikat: 1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Switch oder direkt über ein Ethernet- Kabel mit dem Switch verbunden ist. 2. Geben Sie die dem Switch zugewiesene IP-Adresse ein. Es öffnet sich ein Anmeldefenster.
- Seite 81 Machine Translated by Google Gigabit-Ethernet-Plus-Switches So übertragen Sie ein SSL-Zertifikat von einem TFTP-Server zum Switch: 1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Switch oder direkt über ein Ethernet- Kabel mit dem Switch verbunden ist. 2.
-
Seite 82: Ändern Oder Heben Sie Die Zugriffsbeschränkungen Für Den Switch Auf
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Die HOME-Seite wird angezeigt. 4. Wählen Sie EINSTELLUNGEN > WEBZUGRIFF > Zertifikatskonfiguration. Die Seite „Zertifikatsverwaltung“ wird angezeigt. 5. Klicken Sie auf das Optionsfeld Zertifikate löschen . 6. Klicken Sie auf die Schaltfläche ANWENDEN . Das Feld Zertifikatserstellungsstatus zeigt an, dass keine Zertifikatserstellung im Gange ist. Wenn das Zertifikat gelöscht wird, zeigt das Feld Zertifikat vorhanden Nein an. -
Seite 83: Verwalten Sie Den Dos-Präventionsmodus
Machine Translated by Google Gigabit-Ethernet-Plus-Switches 8. Um weitere IP-Adressen zu entfernen, wiederholen Sie die Schritte 6 und 7. VORSICHT: Wenn Sie alle IP-Adressen entfernen, werden alle Zugriffsbeschränkungen entfernt und jede IP-Adresse kann auf die Geräte-UI des Switches zugreifen. Verwalten Sie den DoS-Präventionsmodus Sie können den Denial of Service (DoS)-Präventionsmodus aktivieren, damit der Switch schädliche Pakete automatisch blockiert. -
Seite 84: Steuern Sie Die Port-Leds
Machine Translated by Google Gigabit-Ethernet-Plus-Switches beide Seiten der Verbindung können Teile ihrer Funktionalität deaktivieren und in Zeiten geringer Verbindungsauslastung Strom sparen. • Energieeinsparung bei kurzem Kabel: Erkennt und passt die benötigte Energie dynamisch an für die erkannte Kabellänge. • Link-Down Power Saving: Reduziert den Stromverbrauch erheblich, wenn das Netzwerkkabel abgezogen wird. Wenn das Netzwerkkabel wieder angeschlossen wird, erkennt der Switch ein eingehendes Signal und stellt die normale Stromversorgung wieder her. -
Seite 85: Ändern Sie Den Switch-Gerätenamen
Machine Translated by Google Gigabit-Ethernet-Plus-Switches So steuern Sie die Port-LEDs über die Benutzeroberfläche des Geräts: 1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Switch verbunden oder über ein Ethernet-Kabel direkt mit dem Switch verbunden ist. 2. -
Seite 86: Systeminformationen Anzeigen
Machine Translated by Google Gigabit-Ethernet-Plus-Switches 5. Geben Sie im Feld Switch-Name einen neuen Namen für den Switch ein. 6. Klicken Sie auf die Schaltfläche ANWENDEN . Ihre Einstellungen werden gespeichert. Systeminformationen anzeigen Sie können grundlegende Informationen zum Switch anzeigen, z. B. Firmware-Version, Switch-Name, MAC-Adresse, Seriennummer und Modellnummer. -
Seite 87: Konfigurieren Sie Den Sntp-Client-Modus
Machine Translated by Google Gigabit-Ethernet-Plus-Switches 3. Geben Sie das Geräteverwaltungskennwort ein. Das Passwort ist dasjenige, das Sie bei der ersten Anmeldung angegeben haben. Beim Passwort wird zwischen Groß- und Kleinschreibung unterschieden. Die HOME-Seite wird angezeigt. 4. Klicken Sie im Abschnitt SYSTEMZEIT auf den Abwärtspfeil, um das Menü zu erweitern. Die Systemzeitoptionen werden angezeigt. - Seite 88 Machine Translated by Google Gigabit-Ethernet-Plus-Switches 5. Wählen Sie unter Client-Modus die Betriebsart des SNTP-Clients aus: • Broadcast: Wenn sich in Ihrem Netzwerk ein Zeitserver befindet, können Sie ihn aktivieren übertragen. Der SNTP-Client auf dem Switch wartet auf Zeitpakete, die der Server an das Netzwerk sendet. Wenn Sie diese Option aktivieren, überspringen Sie die Schritte 6 bis 10.
-
Seite 89: Konfigurieren Sie Einen Sntp-Server
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Konfigurieren Sie einen SNTP-Server Sie können die automatische Synchronisierung der Systemzeit aktivieren, nachdem Sie mindestens einen SNTP-Server konfiguriert haben, vorausgesetzt, Sie haben auch: • Konfigurieren Sie den SNTP-Client-Modus so, dass entweder ein öffentlicher SNTP-Server oder eine Uhr und ein SNTP-Server in Ihrem eigenen Netzwerk verwendet werden. -
Seite 90: Aktivieren Sie Die Systemzeit, Um Sie Mit Einem Sntp-Server Zu Synchronisieren
Machine Translated by Google Gigabit-Ethernet-Plus-Switches 11. Legen Sie im Feld Priorität eine Priorität von 1 bis 3 fest, wobei die niedrigste Zahl zugewiesen wird den bevorzugten SNTP-Server. 12. Stellen Sie im Feld Version die SNTP-Version von 1 bis 4 ein. 13. -
Seite 91: Zeigen Sie Den Status Eines Ports An
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Switch-Verbindungen anzeigen Sie können die Anzahl der Verbindungen sehen, die auf dem Switch aufgebaut wurden. So sehen Sie die Anzahl der Verbindungen auf dem Switch: 1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Switch oder direkt über ein Ethernet- Kabel mit dem Switch verbunden ist. -
Seite 92: Über Ethernet
PoE+-Ports gleichzeitig aktiv sein können. PoE+-Übersicht Die PoE+-Ports des Modells GS316EP (Port 1–15) und des Modells GS316EPP (Port 1–15) unterstützen PoE+ (IEEE 802.3at) und PoE (IEEE 802.3af) und können Nicht-PoE-Geräte unterstützen. Das maximale PoE-Leistungsbudget auf dem Switch hängt vom Modell ab: •... -
Seite 93: Zustand Überwachen
Die vom Switch bereitgestellte PoE+-Leistung wird in aufsteigender Portreihenfolge (von Port 1 bis Port 15) priorisiert, mit einem Gesamtleistungsbudget von 180 W (Modell GS316EP) oder 231 W (Modell GS316EPP) über alle aktiven PoE+-Ports. Die folgende Tabelle zeigt die Standardleistungsbereiche, berechnet mit der maximalen Kabellänge von 328 Fuß (100 Meter). -
Seite 94: Verwalten Sie Unterbrechungsfreies Poe
Machine Translated by Google Gigabit-Ethernet-Plus-Switches 5. Wählen Sie PD-GESUNDHEITSÜBERWACHUNG. Die Seite PD-Zustandsüberwachung wird angezeigt. 6. Klicken Sie auf den Port, an dem das zu testende PD angeschlossen ist. Wenn der Port ausgewählt ist, wird die Port-Schaltfläche violett angezeigt. 7. Klicken Sie auf die Schaltfläche „PD Health Monitoring“ , um die Funktion zu aktivieren. Wenn aktiviert, wird die Schaltflächenleiste grün angezeigt. -
Seite 95: Schalten Sie Die Poe-Ports Aus Und Wieder Ein
Machine Translated by Google Gigabit-Ethernet-Plus-Switches So verwalten Sie die unterbrechungsfreie PoE-Funktion: 1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Switch verbunden oder über ein Ethernet-Kabel direkt mit dem Switch verbunden ist. 2. Geben Sie die dem Switch zugewiesene IP-Adresse ein. Es öffnet sich ein Anmeldefenster. -
Seite 96: Verwalten Sie Einen Einzelnen Poe-Port
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Verwalten Sie einen einzelnen PoE-Port Sie können die Einstellungen an einem einzelnen PoE-Port verwalten. So wählen Sie einen PoE-Port aus und konfigurieren die Einstellungen: 1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Switch verbunden oder über ein Ethernet- Kabel direkt mit dem Switch verbunden ist. - Seite 97 Machine Translated by Google Gigabit-Ethernet-Plus-Switches Modus für ein PD, das keine Layer-2-Klassifizierung durchführt, oder wenn der Switch eine 2-Ereignis- Layer-1-Klassifizierung durchführt. • 802.3at: Der Anschluss wird im IEEE 802.3at-Modus mit Strom versorgt und ist abwärtskompatibel mit IEEE 802.3af. Wenn der Switch in diesem Modus erkennt, dass das angeschlossene PD mehr Strom als IEEE 802.3af anfordert, aber kein IEEE 802.3at-Gerät der Klasse 4 ist, erhält das PD keinen Strom vom Port.
-
Seite 98: Zeigt Den Status Des Poe-Ports An
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Zeigt den Status des PoE-Ports an Sie können den PoE-Port-Status, einschließlich der an das PD gelieferten Strommenge, und den Fehlerstatus anzeigen. So zeigen Sie den PoE-Port-Status über die Benutzeroberfläche des Geräts an: 1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Switch oder direkt über ein Ethernet-Kabel mit dem Switch verbunden ist. -
Seite 99: Konfigurieren Sie Einen Poe-Zeitplan
Machine Translated by Google Gigabit-Ethernet-Plus-Switches - Startfehler: Das mit dem Port verbundene PD konnte nicht gestartet werden. In diesem Zustand liefert der Port keinen Strom. - Überspannung: Dem Port wurde aufgrund einer Überspannungssperre die Stromversorgung verweigert. - Unterspannung: Dem Port wurde aufgrund einer Unterspannung die Stromversorgung verweigert Aussperrung. -
Seite 100: Bearbeiten Oder Deaktivieren Sie Einen Poe-Zeitplan
Machine Translated by Google Gigabit-Ethernet-Plus-Switches 9. Klicken Sie auf das Feld „Enddatum“ und wählen Sie das Datum aus dem Popup-Menü aus. Ihr Enddatum wird angezeigt. 10. Stellen Sie für jeden Wochentag, an dem Sie PoE planen möchten, die Schieberegler ein reicht. - Seite 101 Machine Translated by Google Gigabit-Ethernet-Plus-Switches 10. Um den PoE-Zeitplan für einen bestimmten Wochentag zu ändern, verwenden Sie die Schieberegler zum Bearbeiten ein oder beide Bereiche. Grün zeigt die Bereiche an, für die PoE aktiviert ist. 11. Um einen PoE-Zeitplanbereich für einen bestimmten Wochentag zu deaktivieren, ziehen Sie an den Endpunkten des Bereichs zusammen, so dass sie sich überlappen.
-
Seite 102: Kapitel 7 Diagnose Und Fehlerbehebung
Machine Translated by Google Diagnose und Fehlerbehebung Dieses Kapitel behandelt die folgenden Themen: • Testen von Kabelverbindungen • Lösen eines Subnetzkonflikts beim Zugriff auf den Switch • Vorschläge zur PoE-Fehlerbehebung... -
Seite 103: Kabelverbindungen Prüfen
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Kabelverbindungen testen Sie können die Kabeldiagnosefunktion verwenden, um den Zustand von Netzwerkkabeln ganz einfach herauszufinden. Wenn Probleme auftreten, hilft diese Funktion dabei, den Punkt, an dem die Verkabelung ausfällt, schnell zu lokalisieren, wodurch Verbindungsprobleme viel schneller behoben werden können, wodurch Techniker Stunden der Fehlerbehebung sparen können. Wird ein Fehler erkannt, wird die Entfernung in Metern angegeben, bei der der Fehler erkannt wird. -
Seite 104: Poe-Fehlerbehebungsvorschläge
Machine Translated by Google Gigabit-Ethernet-Plus-Switches sich von dem in Ihrem Netzwerk verwendeten Subnetz unterscheiden. Möglicherweise wird die folgende Meldung angezeigt, wenn Sie versuchen, auf den Switch zuzugreifen: Die Switch- und Manager-IP-Adresse befinden sich nicht im selben Subnetz. So lösen Sie diesen Subnetzkonflikt: 1. -
Seite 105: Werkseinstellungen Und Technische Spezifikationen
Machine Translated by Google Werkseinstellungen und Technische Spezifikationen Dieser Anhang enthält die folgenden Abschnitte: • Werkseinstellungen • Technische Daten... -
Seite 106: Werkseinstellungen
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Werkseinstellungen Sie können den Switch auf die Werkseinstellungen zurücksetzen. Weitere Informationen finden Sie unter Zurücksetzen des Switches auf die Werkseinstellungen auf Seite 74. Der Switch wird zurückgesetzt und kehrt zu den Werkseinstellungen zurück, die in der folgenden Tabelle aufgeführt sind. Tabelle 7. -
Seite 107: Technische Spezifikationen
Machine Translated by Google Gigabit-Ethernet-Plus-Switches Technische Spezifikationen Dieser Abschnitt beschreibt die technischen Daten für jedes Switch-Modell. Technische Daten des Modells GS316EP Die folgende Tabelle zeigt die technischen Daten des Modells GS316EP. Tabelle 8. Technische Daten der Modelle GS316EP Besonderheit Beschreibung Netzwerkschnittstelle RJ-45-Anschluss für 10BASE-T, 100BASE-TX oder 1000BASE-T... - Seite 108 Machine Translated by Google Gigabit-Ethernet-Plus-Switches Tabelle 9. Technische Daten der Modelle GS316EPP (Fortsetzung) Besonderheit Beschreibung Ethernet-Ports SFP-Port 54 V, 4,7 A DC-Eingang Leistungsaufnahme GS316EPP: 10,2 W (ohne PoE), 250,6 W (mit PoE max) Energieverbrauch Abmessungen (B x T x H) 286 x 102 x 27 mm (11,3 x 4,0 x 1,1 Zoll) Gewicht GS316EPP: 0,88 kg (2,0 Pfund)
-
Seite 109: Zusätzliche Switch-Erkennung Und Zugangsinformation
Machine Translated by Google Zusätzliche Switch-Erkennung und Zugangsinformation Dieser Anhang enthält zusätzliche Informationen darüber, wie Sie den Switch in Ihrem Netzwerk erkennen und darauf zugreifen können. Der Anhang enthält den folgenden Abschnitt: • Greifen Sie von jedem Computer aus auf den Switch zu... - Seite 110 Machine Translated by Google Gigabit-Ethernet-Plus-Switches Greifen Sie von jedem Computer aus auf den Switch zu Für dieses Verfahren müssen Sie eine IP-Scanner-Anwendung verwenden. Solche Anwendungen sind im Internet verfügbar und einige von ihnen sind kostenlos. So ermitteln Sie die IP-Adresse des Switches und greifen von einem Computer aus auf den Switch zu: 1.
