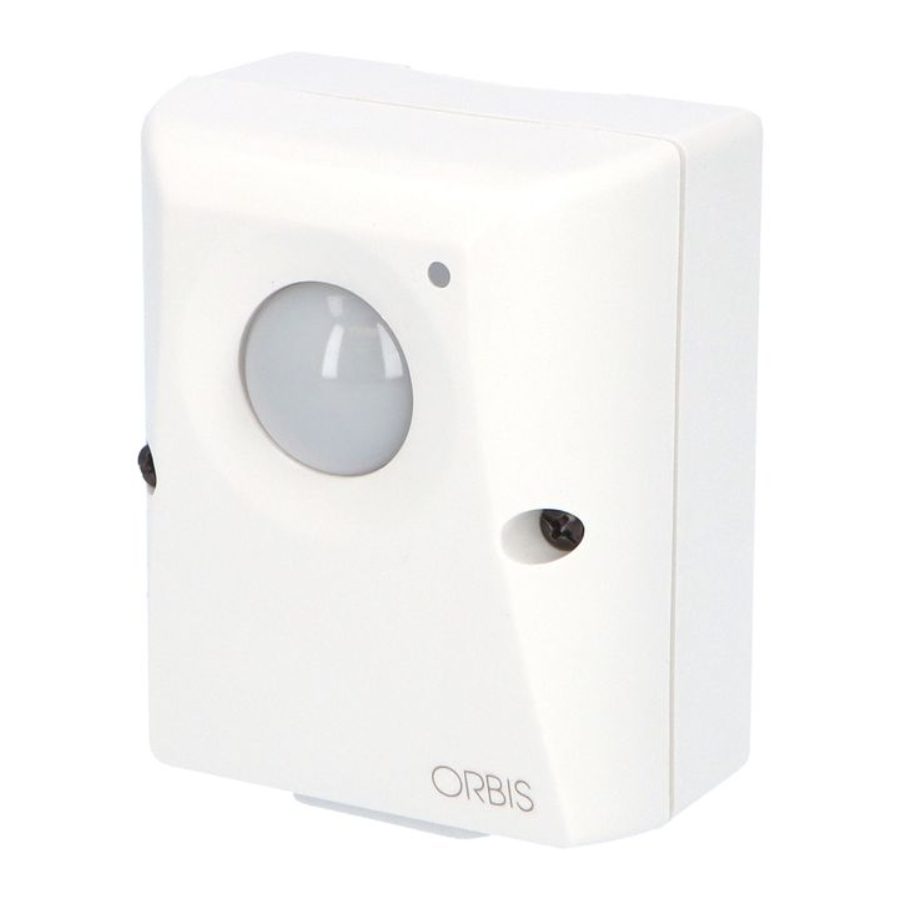

ORBIS ORBILUX - Dämmerungsschalter Handbuch
GEBRAUCHSANWEISUNG
- Linse.
- LED-Anzeige.
- Testtaste.
- Kabelverschraubung.
- Potenziometer zur Lichtstärke-Einstellung.
BESCHREIBUNG
Der ORBILUX Dämmerungsschalter ermöglicht die Steuerung einer Installation in Abhängigkeit vom Umgebungslichtniveau.
Der ORBILUX vergleicht das Umgebungslichtniveau mit dem eingestellten Niveau. Ist das Umgebungslichtniveau geringer als dieses, wird er aktiviert und deaktiviert, wenn das Umgebungslicht das Ausschaltsniveau erreicht. Beide Vorgänge beinhalten Verzögerungszeiten.
INSTALLATION
Installation und Montage von Elektrogeräten müssen von einem autorisierten Installateur durchgeführt werden.
Das Gerät ist intern durch einen Sicherheitsstromkreis gegen Störungen geschützt. Bestimmte, besonders starke Magnetfelder können jedoch seinen Betrieb beeinträchtigen, weshalb es nicht in der Nähe von induktiven Lasten wie Motoren und Transformatoren usw. installiert werden sollte.
Wenn die Installation einen Erdungskreis benötigt, ist es erforderlich, einen ordnungsgemäß isolierten schwimmenden Anschluss im Inneren des Geräts zu platzieren, um die Kontinuität des Stromkreises zu gewährleisten.
MONTAGE
An einer Wand, direkte Sonneneinstrahlung und Lichtquellen vermeiden.
Um Feuchtigkeitsschutz bei Außeninstallationen oder dort, wo Spritzwasser auftreten könnte, zu gewährleisten, müssen die Anschlusskabel durch die Silikon-Wanddurchführungen im unteren Bereich geführt werden. Wenn der Dämmerungsschalter geschlossen ist, müssen die beiden Schrauben fest angezogen werden, damit Basis und Abdeckung korrekt miteinander verbunden sind.
Die Zelle ist zur Installation an einem Laternenpfahl, einer Halterung oder einem anderen Pfosten mittels einer Metallklemme bereit, wie in ABB.2 gezeigt. Es sind besondere Vorsichtsmaßnahmen zu treffen, um die Zelle nicht im Wirkungsbereich der zu steuernden Beleuchtung zu positionieren, da dies zu einer Fehlfunktion führen würde.
FUNKTIONSTEST
Drücken Sie die TEST-Taste, und unabhängig vom eingestellten Lichtniveau wird die Last für dreißig Sekunden aktiviert. Wenn sie nicht aktiviert wird, überprüfen Sie den Anschluss oder den Zustand der Lampe.
EINSTELLUNG
Wenn das Umgebungslichtniveau dem zur Aktivierung des Dämmerungsschalters erforderlichen entspricht, drehen Sie das Potenziometer für die Lichtstärke vollständig gegen den Uhrzeigersinn.
Drehen Sie es dann langsam im Uhrzeigersinn, bis die LED-Anzeige aufleuchtet. Das Einschaltsniveau ist nun automatisch eingestellt, und die Last wird nach einer Verzögerungszeit von etwa dreißig Sekunden aktiviert.
Der Zweck der Verzögerungszeiten besteht darin, die Aktivierung/Deaktivierung aufgrund plötzlicher Änderungen des Lichtniveaus (Blitzschlag, Fahrzeugscheinwerfer usw.) zu verhindern.
TECHNISCHE DATEN
| Spannungsversorgung: | 230 Vac, 50-60 Hz |
| Schaltleistung: | µ 16 A 230 Vac cosϕ = 1 |
| Maximal empfohlene Lasten: | ABB.3 |
| Eigenverbrauch: | 3.4 VA kap. (ca. 0.7 W) |
| Empfindlichkeit: | 5 - 200 Lux. |
| Ausschaltschwelle (Hysterese): | 1.3 x Einschaltschwelle. |
| Ein-/Ausschaltverzögerung: | Ca. 30 Sekunden. |
| Betriebstemperatur: | -25 ºC bis +60 ºC |
| Schutzart: | IP 55 gemäß EN 60529 |
| Schutzklasse: | II gemäß EN 60335 bei korrekten Installationsbedingungen. |
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 E–28020 MADRID
Tel.:+ 34 91 5672277; Fax: +34 91 5714006
E-mail: info@orbis.es
http://www.orbis.es
