Spectrum DVR 100-H / 200-H Handbuch

Einrichtung

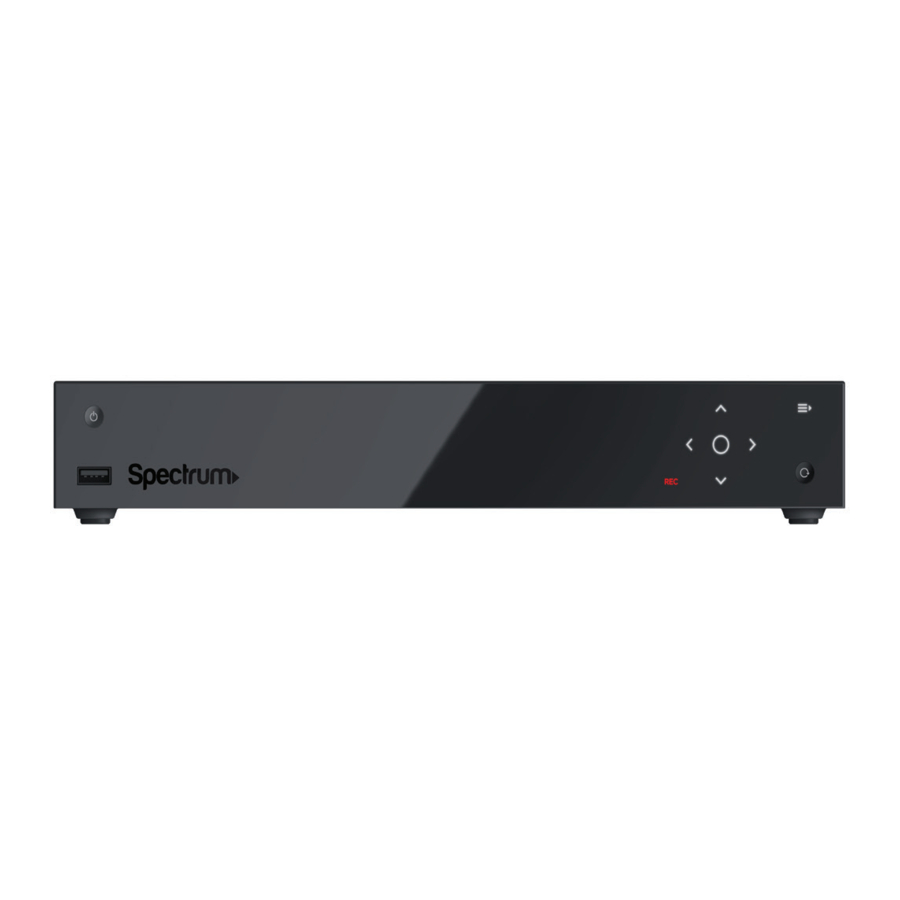

Vorderseite

Hinweis: Das Bild kann vom tatsächlichen Digitalreceiver abweichen.

1. Power: Wechselt zwischen Betriebs- und Standby-Modus.
2. Navigation: Pfeile bewegen den Cursor nach oben, unten, links oder rechts. Der Kreis wählt ein Menü aus oder bestätigt eine Auswahl.
3. Menü: Zeigt die Navigationstasten auf der Vorderseite des Digitalreceivers an.
4. USB: Unterstützt das Laden externer Geräte (z.B. Mobiltelefon, Tablet).
5. Reset: Startet den Digitalreceiver neu.
   Hinweis: Das Produktinformationsetikett befindet sich an der Unterseite Ihres Digitalreceivers.

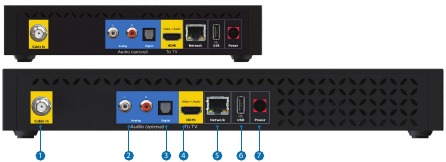

Rückseite

Hinweis: Das Bild kann vom tatsächlichen Digitalreceiver abweichen.

1. Kabeleingang: Schließen Sie ein Koaxialkabel Ihres Dienstanbieters an.
2. Analog: Verwenden Sie ein Cinch-Kabel, um es an das Audiosystem anzuschließen.
3. Digital: Verwenden Sie ein S/PDIF-Kabel, um es an das Audiosystem anzuschließen.
4. HDMI: Verwenden Sie ein HDMI-Kabel, um einen High-Definition-Fernseher anzuschließen.
5. Netzwerk: Derzeit keine Funktionen verfügbar
6. USB: Derzeit keine Funktionen verfügbar
7. Strom: Verwenden Sie den Netzadapter, um das Gerät an die Stromversorgung anzuschließen.

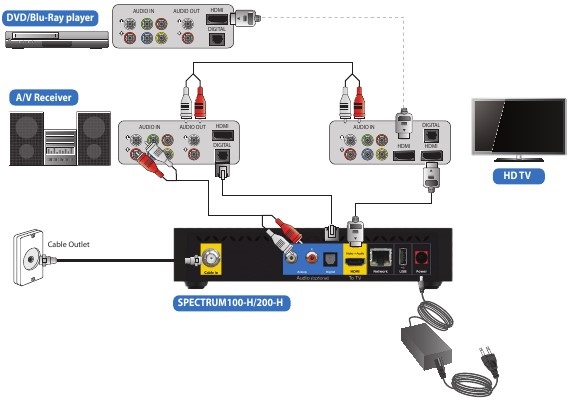

Anschlüsse

Dieser Abschnitt beschreibt, wie Sie Ihren Digitalreceiver anschließen, um ihn an Ihre spezielle Ausrüstung anzupassen und eine optimale Signalqualität zu erzielen.

Schließen Sie alle Geräte an, bevor Sie Netzkabel in die Steckdose stecken. Schalten Sie den Digitalreceiver, den Fernseher und andere Geräte immer aus, bevor Sie Kabel anschließen oder trennen.

Hinweis: Stellen Sie sicher, dass jeder verwendete Adapter UL-geprüft ist.

Anschließen Ihres Kabels

Schließen Sie ein Koaxialkabel an den Kabeleingang an.

Anschließen des Fernsehers

Verwenden eines HDMI-Kabels
Verwenden Sie ein HDMI-Kabel, um es an Ihren Fernseher anzuschließen.

Verwenden eines Audiokabels
Verwenden Sie ein Cinch- oder S/PDIF-Kabel, um es an Ihr Audiosystem anzuschließen.

Anschließen der Stromversorgung

Verwenden Sie den mitgelieferten externen Adapter, um das Gerät an die Steckdose anzuschließen. Verwenden Sie ausschließlich das von Charter bereitgestellte Netzteil.

Hinweis: Schließen Sie Ihren Digitalreceiver oder andere Geräte erst an die Stromversorgung an, nachdem Sie alle anderen Kabel ordnungsgemäß angeschlossen haben.

Aufstellung

Beachten Sie bei der Installation Ihres Digitalreceivers die unten beschriebenen Best Practices:

• Montieren Sie den Digitalreceiver nicht an der Rückseite eines Fernsehers.
• Blockieren Sie nicht die Schlitze um den Digitalreceiver. Eine ausreichende Luftzirkulation in das Gerät ist erforderlich. · Decken Sie die Schlitze nicht mit Dekorationsgegenständen wie Papieren, Tüchern oder Kunststoffen ab. · Stellen Sie keine elektronischen Geräte oder andere Gegenstände auf den Digitalreceiver. · Wenn Sie den Digitalreceiver in ein Regal oder Bücherregal stellen, stellen Sie sicher, dass eine ausreichende Belüftung gewährleistet ist. · Drei Zoll (ca. 7,6 cm) Belüftung oben und an den Seiten des Receivers werden empfohlen.
• Stellen Sie den Digitalreceiver auf eine flache, stabile Oberfläche. Vermeiden Sie es, das Gerät auf einer unebenen Oberfläche wie einem Bett, Sofa, Teppich oder anderen Möbeln zu platzieren.
• Stellen Sie den Digitalreceiver nicht in die Nähe eines Heizkörpers oder einer Heizungsöffnung.
• Vermeiden Sie es, den Digitalreceiver Flüssigkeiten auszusetzen. Stellen Sie keine mit Flüssigkeit gefüllten Behälter auf oder in die Nähe des Digitalreceivers.


FCC KUNDENINFORMATIONEN

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. dieses Gerät darf keine schädlichen Störungen verursachen, und
2. dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die unerwünschte Vorgänge verursachen können.

Erklärung zur FCC HF-Strahlungsbelastung

Dieses Gerät entspricht den von der FCC festgelegten Grenzwerten für die HF-Strahlungsbelastung in einer unkontrollierten Umgebung.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt wurden, könnten die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen lassen. Dieses Gerät und seine Antenne dürfen nicht zusammen mit einer anderen Antenne oder einem anderen Sender aufgestellt oder betrieben werden. Dieses Gerät sollte mit einem Mindestabstand von 20 Zentimetern (entspricht 8 Zoll) zwischen dem Strahler und Ihrem Körper installiert und betrieben werden.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Spectrum DVR 100-H / 200-H Handbuch herunterladen
