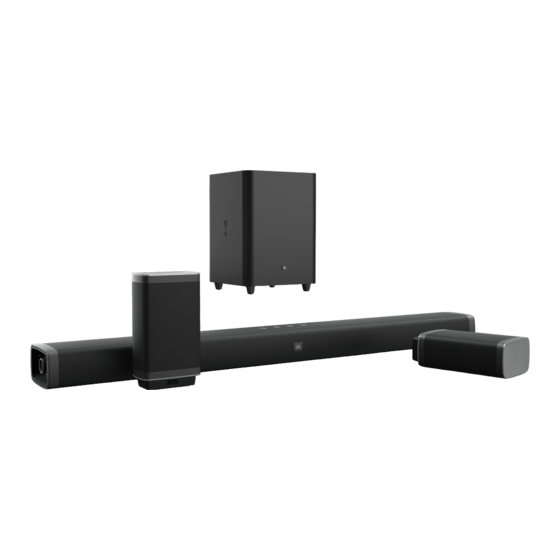

JBL 5.1 SoundBar Handbuch

Lieferumfang

Soundbar Haupteinheit

Subwoofer

Fernbedienung

Drahtlose Surround-Lautsprecher

Netzkabel* (4ft, 1200mm)

HDMI-Kabel (6.6ft, 2000mm)

AUX-Kabel (4ft, 1200mm)

Optisches Kabel (4ft, 1200mm)

Kalibrierungsmikrofon

Wandhalterungen

Produktinformationen & Wandmontageanleitung

* Die Anzahl der Netzkabel variiert je nach Region

Platzieren Sie Ihre Soundbar

Platzieren Sie die Soundbar auf dem Tisch

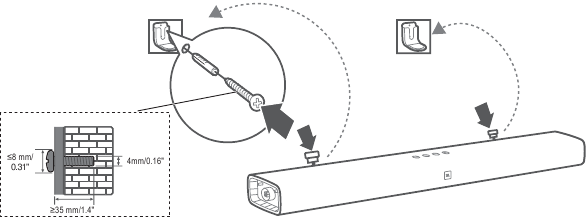

Wandmontage der Soundbar

Verwenden Sie Klebeband, um die Wandmontage-Papierschablone an die Wand zu kleben, drücken Sie eine Stiftspitze durch die Mitte, um die Position der Wandhalterung zu markieren, und entfernen Sie das Papier.


Schrauben Sie die Wandhalterungen an der markierten Stelle fest; Befestigen Sie die Schraube an der Rückseite der Soundbar; hängen Sie dann die Soundbar an die Wand.

Andocken der kabellosen Lautsprecher

Die kabellosen Lautsprecher laden im Soundbar-Standby-Modus.

Verbinden Sie Ihre Soundbar

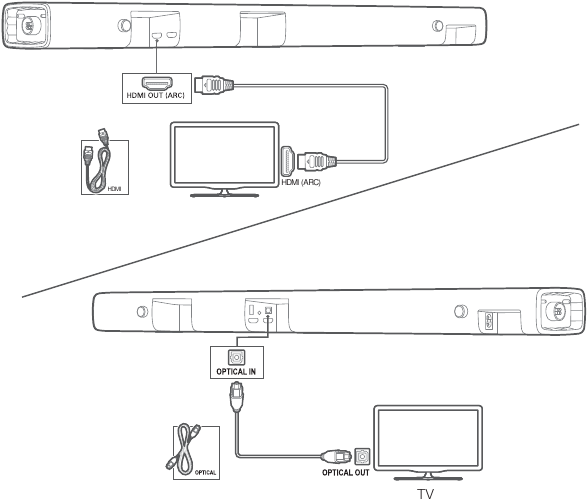

Verbinden Sie sich mit Ihrem Fernseher

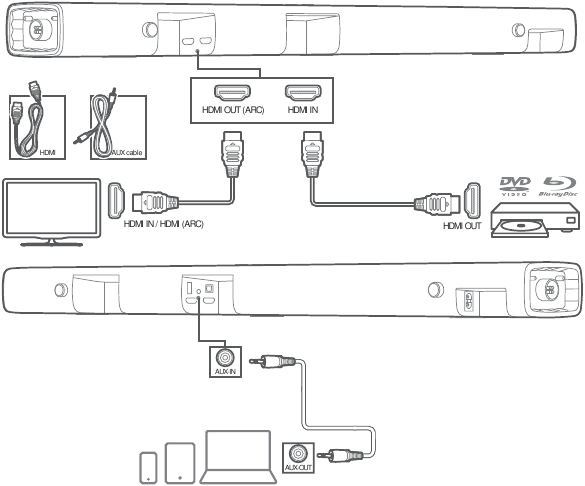

Mit anderen Geräten verbinden

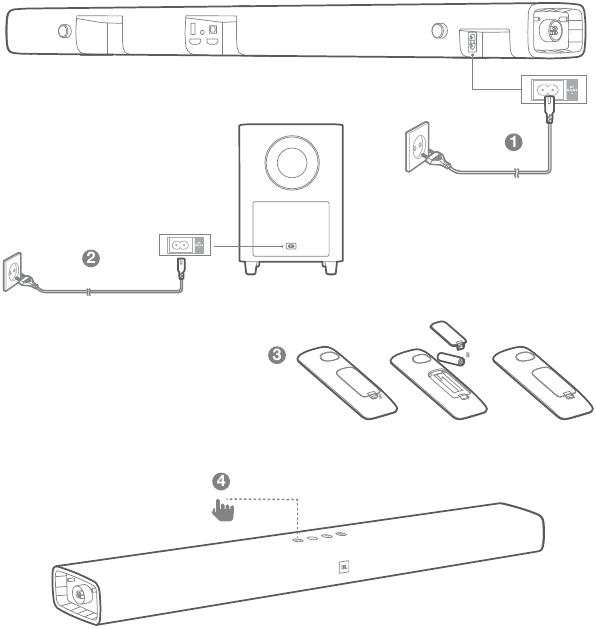

System einschalten

Steuern Sie Ihre Soundbar

1. Oberseite


2. Fernbedienung

   1. Power (Ein/Aus)
   2. Source (Quelle)*
   3. Play (Wiedergabe) / Pause (Pause)
   4. Volume - (Lautstärke -)
   5. Volume + (Lautstärke +)
   6. Previous (Zurück)
   7. Next (Weiter)
   8. Wireless Surround Level+ (Kabelloser Surround-Pegel+)
   9. Wireless Surround Level- (Kabelloser Surround-Pegel-)
   10. Mute (Stummschalten)
   11. Bass + (Bass +)
   12. Bass - (Bass -)
   13. Sound mode (Klangmodus)**
   14. Soundshift On (Ein) / off (Aus)
   15. Shuffle (Zufallswiedergabe) / Repeat (Wiederholen)
   16. Calibrate Audio (Audio kalibrieren)
   17. Night mode On (Nachtmodus Ein) / off (Aus)
   18. Dim display (Display dimmen)
   19. Bluetooth
   20. Audio Sync + (Audio-Synchronisation +)
   21. Audio Sync - (Audio-Synchronisation -)

*Wechseln Sie zwischen HDMI ARC/ HDMI 1/ HDMI 2/ HDMI 3/ Optisch/ AUX/ Bluetooth/ USB
**Wechseln Sie zwischen Standard-/ Musik-/ Film-/ Sprach-/ Sport-Klangmodus oder halten Sie 5 Sekunden lang gedrückt, um die Standard-Audioeinstellung zurückzusetzen

3. Kabellose Lautsprecher


Bluetooth^® Verbindung

Drücken Sie die Bluetooth-Taste auf der Fernbedienung, um zur Bluetooth-Quelle zu wechseln

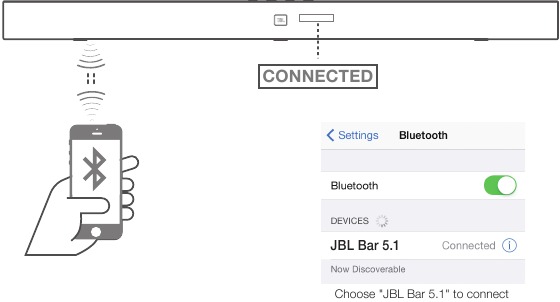

Verbindung mit Ihrem Telefon herstellen

Hinweis: Halten Sie die Bluetooth-Taste der Fernbedienung 3 Sekunden lang gedrückt, wenn Sie ein anderes Mobilgerät koppeln möchten

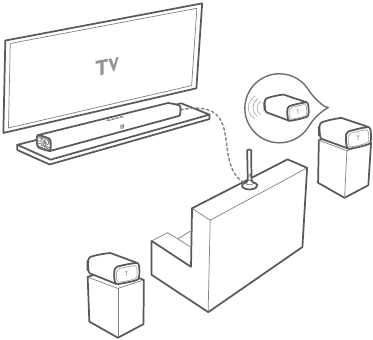

Einrichtung von kabellosem Surround-Sound

Die Audiokalibrierung optimiert die Klangeinstellungen der kabellosen Lautsprecher für ein besseres Surround-Sound-Erlebnis.

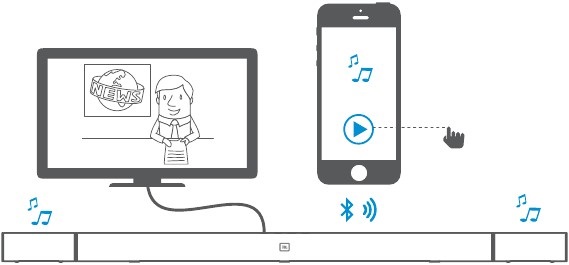

JBL SoundShift^®

Drücken Sie die Soundshift-Taste, um die Soundshift-Funktion zu aktivieren.

Wenn Soundshift aktiviert ist, spielen und pausieren Sie Ihre Musikquelle, um den automatischen Wechsel zwischen Ihren Mobilgeräten (A) und dem Fernseher (B) zu nutzen. Wenn Soundshift deaktiviert ist, drücken Sie die Bluetooth-Taste auf der Fernbedienung, um die Bluetooth-Quelle zu hören.

(A)

(B)

Reagieren auf Ihre TV-Fernbedienung

Verwenden Sie Ihre eigene TV-Fernbedienung, um Ihre Soundbar zu steuern

Für die meisten Samsung, LG, Sony und Vizio Fernseher

Die Soundbar reagiert automatisch auf Ihre TV-Fernbedienung. Halten Sie die SHUFFLE-Taste der Soundbar-Fernbedienung gedrückt, wenn Sie diese Funktion deaktivieren möchten.

Für andere Fernseher

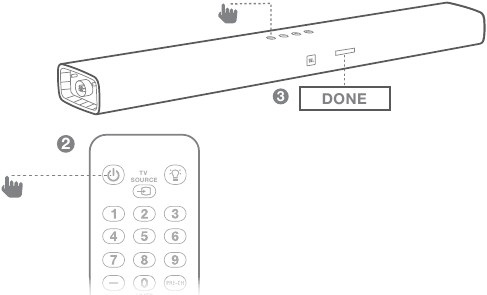

Bitte programmieren Sie die Soundbar manuell Schritt für Schritt, damit sie auf Ihre TV-Fernbedienung reagiert. Drücken und halten Sie zuerst die Tasten VOLUME+ und SOURCE, um in den Lernmodus zu gelangen.

Drücken Sie dann die POWER-Taste an der Soundbar und die POWER-Taste an der TV-Fernbedienung.

Verfahren Sie für VOLUME - und VOLUME + auf die gleiche Weise. Zum Stummschalten drücken Sie sowohl die VOLUME + als auch die VOLUME - Taste an der Soundbar und die MUTE-Taste an der TV-Fernbedienung. Drücken und halten Sie die Tasten VOLUME+ und SOURCE an der Soundbar erneut, und jetzt reagiert Ihre Soundbar auf Ihre TV-Fernbedienung.

Produktspezifikationen

Dieses Gerät ist ein elektrisches Gerät der Klasse II oder mit doppelter Isolierung. Es wurde so konzipiert, dass es keinen Sicherheitsanschluss an die elektrische Erde benötigt.

Es gibt keine Einschränkungen bei der Verwendung in der EU.

Die Wortmarke und Logos Bluetooth^® sind eingetragene Marken im Besitz von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch HARMAN International Industries, Incorporated erfolgt unter Lizenz. Andere Marken und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.

Hergestellt unter Lizenz von Dolby Laboratories. Dolby, Dolby Audio, Pro Logic und das Doppel-D-Symbol sind Marken von Dolby Laboratories.

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

Für DTS-Patente siehe http://patents.dts.com. Hergestellt unter Lizenz von DTS Licensing Limited. DTS, das Symbol, & DTS und das Symbol zusammen sind eingetragene Marken, und DTS Digital Surround ist eine Marke von DTS, Inc.

© DTS, Inc. Alle Rechte vorbehalten.
