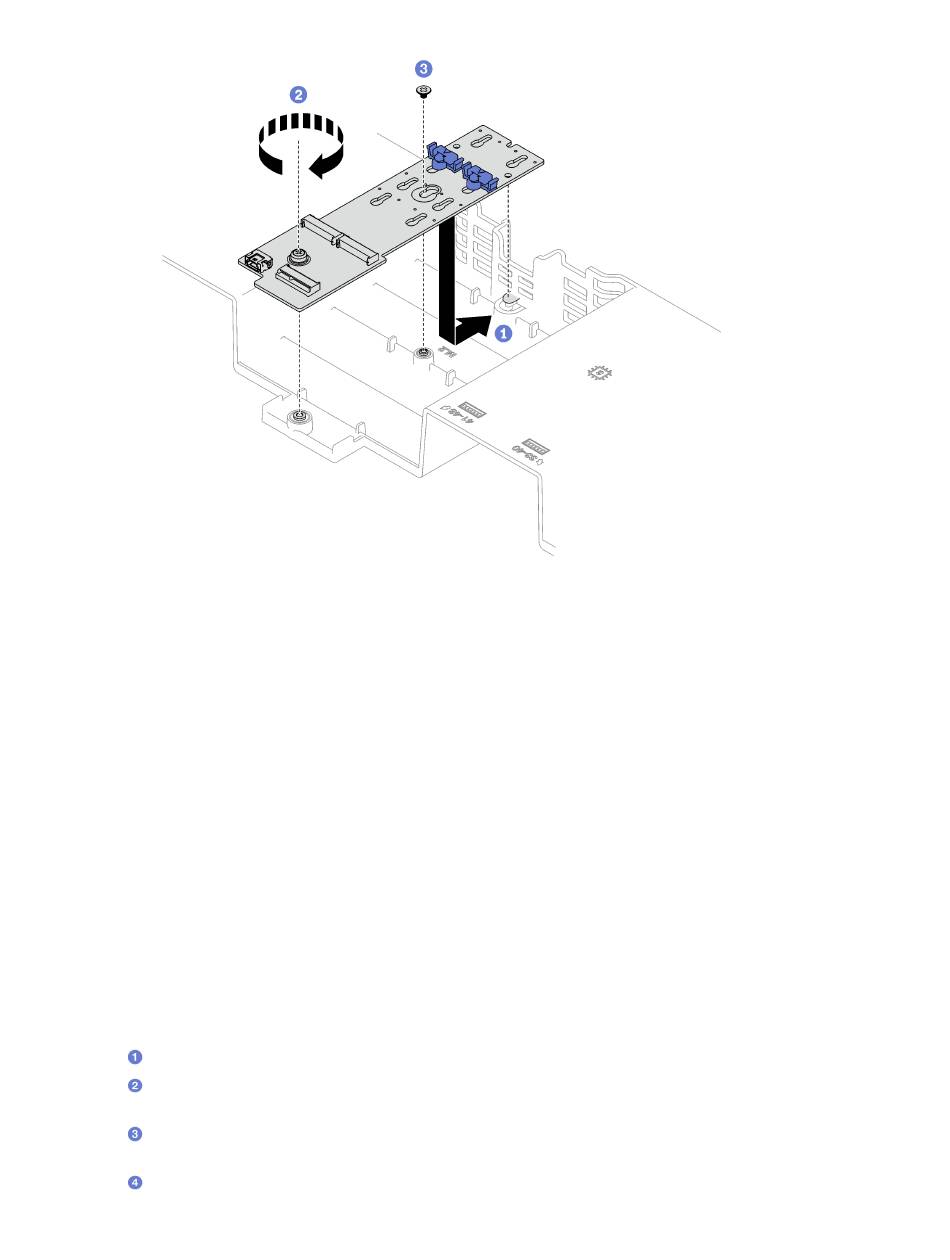

Abbildung 73. Installieren der M.2-Rückwandplatine
Schritt 3. Schließen Sie die M.2-Rückwandkabel am M.2-Netzteilanschluss und dem Signalanschluss auf
der Systemplatinenbaugruppe an. Weitere Informationen finden Sie unter
Rückwandplatine" auf Seite
Nach dieser Aufgabe
1. Installieren Sie den PCIe-Riser erneut. (siehe
2. Installieren Sie die M.2-Laufwerke wieder. (siehe
3. Schließen Sie den Austausch von Komponenten ab. (Siehe
auf Seite
241.)
Halterung auf der M.2-Rückwandplatine anpassen
Verwenden Sie diese Informationen, um eine Halterung auf der M.2-Rückwandplatine anzupassen.
Zu dieser Aufgabe
Die Halterung auf der M.2-Rückwandplatine kann für drei physische M.2-Laufwerkgrößen angepasst werden.
Vorgehensweise
Schritt 1.
Drücken Sie beide Seiten der Halterung.
Schritt 2.
Schieben Sie die Halterung zum Anschluss, bis sie in der großen schlüssellochförmigen
Bohrung sitzt.
Schritt 3.
Nehmen Sie die Halterung aus der schlüssellochförmigen Bohrung und setzen Sie sie in die
richtige schlüssellochförmigen Bohrung ein.
Schritt 4.
Drücken Sie beide Seiten der Halterung.
132
ThinkSystem SR850 V3 Benutzerhandbuch
329.
„PCIe-Riser installieren" auf Seite
„M.2-Laufwerk installieren" auf Seite
„Kabelführung für M.2-
152).
„Austausch von Komponenten abschließen"
133).
