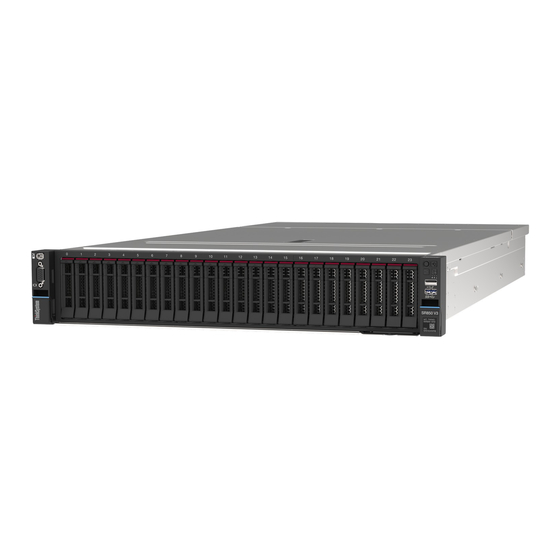

Lenovo ThinkSystem SR850 V3 7D96 Konfigurationshandbuch
  1. Anleitungen
  2. Marken
  3. Lenovo Anleitungen
  4. Server
  5. ThinkSystem SR850 V3 7D96
  6. Konfigurationshandbuch
Lenovo ThinkSystem SR850 V3 7D96 Konfigurationshandbuch

Lenovo ThinkSystem SR850 V3 7D96 Konfigurationshandbuch

Systemkonfigurationshandbuch
Vorschau ausblenden Andere Handbücher für ThinkSystem SR850 V3 7D96:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ThinkSystem SR850 V3
Systemkonfigurationshandbuch
Maschinentypen: 7D96, 7D97 und 7D98

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lenovo ThinkSystem SR850 V3 7D96

Inhaltszusammenfassung für Lenovo ThinkSystem SR850 V3 7D96

  • Seite 1 ThinkSystem SR850 V3 Systemkonfigurationshandbuch Maschinentypen: 7D96, 7D97 und 7D98...
  • Seite 2 Vor Verwendung dieser Informationen und des darin beschriebenen Produkts lesen Sie die Sicherheitsinformationen und -hinweise, die auf der folgenden Website verfügbar sind: http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html Außerdem müssen Sie sicherstellen, dass Sie mit den Geschäftsbedingungen der Lenovo Warranty für Ihren Server vertraut sind, die Sie hier finden: http://datacentersupport.lenovo.com/warrantylookup Erste Ausgabe (Mai 2023) ©...

  • Seite 3: Inhaltsverzeichnis

    ....2 Inhalt des Serverpakets ... . Server identifizieren und auf Lenovo XClarity Sicherheitsempfehlungen ... . 3 Controller zugreifen .
  • Seite 4 ThinkSystem SR850 V3 Systemkonfigurationshandbuch...

  • Seite 5: Sicherheit

    Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2023...

  • Seite 6: Sicherheitsprüfungscheckliste

    Dieses Gerät muss von qualifizierten Kundendiensttechnikern installiert und gewartet werden (gemäß NEC, IEC 62368-1 und IEC 60950-1, den Sicherheitsstandards für elektronische Ausrüstung im Bereich Audio-, Video-, Informations- und Kommunikationstechnologie). Lenovo setzt voraus, dass Sie für die Wartung der Hardware qualifiziert und im Umgang mit Produkten mit gefährlichen Stromstärken geschult sind.
  • Seite 7 • Stellen Sie sicher, dass die Isolierung nicht verschlissen oder abgenutzt ist. 3. Prüfen Sie das Produkt auf Änderungen hin, die nicht durch Lenovo vorgenommen wurden. Achten Sie bei Änderungen, die nicht von Lenovo vorgenommen wurden, besonders auf die Sicherheit.
  • Seite 8 ThinkSystem SR850 V3 Systemkonfigurationshandbuch...

  • Seite 9: Kapitel 1. Einführung

    Chip auf der Systemplatine (Systemplatinenbaugruppe) des Servers. Zu den einzigartigen Funktionen von Lenovo XClarity Controller gehören die verbesserte Leistung, Remote-Video mit höherer Auflösung und erweiterte Sicherheitsoptionen. Der Server unterstützt Lenovo XClarity Controller 2 (XCC2). Weitere Informationen zu Lenovo XClarity Controller 2 (XCC2) finden Sie unter https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_ overview.html...

  • Seite 10: Große Systemspeicherkapazität

    Auf dem Systemserviceetikett, das an der Abdeckung des Servers angebracht ist, befindet sich ein QR- Code. Diesen können Sie mit dem QR-Code-Lesegerät und -Scanner einer mobilen Einheit scannen, um schnellen Zugriff auf die Website mit Lenovo Serviceinformationen zu erhalten. Die Website mit den Lenovo Serviceinformationen stellt weitere Informationen zur Komponenteninstallation sowie Videos zum Ersetzen von Komponenten und Fehlercodes für die Serverunterstützung zur Verfügung.

  • Seite 11: Sicherheitsempfehlungen

    Problems. Sicherheitsempfehlungen Lenovo hat sich der Entwicklung von Produkten und Services verschrieben, die den höchsten Sicherheitsstandards entsprechen, um seine Kunden und ihre Daten zu schützen. Wenn potenzielle Sicherheitsrisiken gemeldet werden, liegt es in der Verantwortung des Lenovo Product Security Incident Response Teams (PSIRT), diese zu untersuchen und die Kunden zu informieren.
  • Seite 12 • Unterstützt 4 UPI-Verbindungen pro Prozessor mit unterstützten Geschwindigkeiten von 12,8 GT/s, 14,4 GT/s und 16 GT/s Eine Liste der unterstützten Prozessoren finden Sie unter http://datacentersupport.lenovo.com Speicher Ausführliche Informationen zur Speicherkonfiguration finden Sie im Abschnitt „Installationsregeln und -reihenfolge für Speichermodule“ im Benutzerhandbuch oder Hardware-Wartungshandbuch.
  • Seite 13 • 42 mm (2242) • 60 mm (2260) • 80 mm (2280) • 110 mm (22110) Eine Liste der unterstützten M.2-Laufwerke finden Sie unter https://serverproven.lenovo.com Speichererweiterung Das Servermodell mit 2,5-Zoll-Laufwerken unterstützt: • Bis zu vierundzwanzig 2,5-Zoll-Hot-Swap-SAS/SATA/NVMe-Laufwerke • Bis zu zwei 7-mm-SATA/NVMe-Laufwerke Anmerkungen: •...
  • Seite 14 • Lenovo XClarity Controller (XCC) mit Funktionen zur Serviceprozessorsteuerung und Überwachung, Videocontroller und Funktionen zur Remotenutzung von Tastatur, Bildschirm, Maus und Festplattenlaufwerken. – Der Server unterstützt Lenovo XClarity Controller 2 (XCC2). Weitere Informationen zu Lenovo XClarity Controller 2 (XCC2) finden Sie unter https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html...
  • Seite 15 • ThinkSystem 4350-8i SAS/SATA PCIe Gen3 12Gb Internal HBA • ThinkSystem 4350-16i SAS/SATA PCIe Gen3 12Gb Internal HBA Weitere Informationen zu RAID/HBA-Adaptern finden Sie unter Lenovo ThinkSystem RAID-Adapter und HBA – Referenz Systemlüfter Der Server unterstützt einen der folgenden Lüftertypen: •...

  • Seite 16: Mechanische Daten

    • Red Hat Enterprise Linux • SUSE Linux Enterprise Server Verweise: • Vollständige Liste der verfügbaren Betriebssysteme: https://lenovopress.lenovo.com/osig • Anweisungen zur BS-Implementierung finden Sie unter „Betriebssystem implementieren“ auf Seite Mechanische Daten Zusammenfassung der mechanischen Daten des Servers. Je nach Modell treffen einige Angaben möglicherweise nicht zu.
  • Seite 17 Raum, Geräuschpegel anderer Geräte, Raumumgebungstemperatur und Abstand zwischen Mitarbeitern und den Geräten. Die Einhaltung dieser behördlichen Bestimmungen hängt von einer Vielzahl weiterer Faktoren ab, beispielsweise der Dauer der Lärmbelastung und dem Tragen von Hörschutz. Lenovo empfiehlt, von einem Experten prüfen lassen, ob die geltenden Verordnungen bei Ihnen eingehalten werden.

  • Seite 18: Verunreinigung Durch Staubpartikel

    Umgebungstemperaturverwaltung Passen Sie die Umgebungstemperatur an, wenn bestimmte Komponenten installiert sind: • Halten Sie die Umgebungstemperatur auf 35 °C oder niedriger, wenn die folgende Komponente in derselben Einheit installiert ist. – NVMe-Laufwerke • Halten Sie die Umgebungstemperatur auf 30 °C oder niedriger, wenn eine oder mehrere der folgenden Komponenten installiert sind.
  • Seite 19 Wenn Lenovo feststellt, dass die Einheit aufgrund einer erhöhten Konzentration von Staubpartikeln oder Gasen in Ihrer Umgebung beschädigt wurde, kann Lenovo die Reparatur oder den Austausch von Einheiten oder Teilen unter der Bedingung durchführen, dass geeignete Maßnahmen zur Minimierung solcher Verunreinigungen in der Umgebung des Servers ergriffen werden.

  • Seite 20: Verwaltungsoptionen

    Baseboard Management Controller. (BMC) Konsolidiert die Serviceprozessorfunktionalität, Super-E/A-Funktionen, Videocontrollerfunktionen und eine Remote-Presence-Funktion in einem einzigen Chip auf der Serversystemplatine. Schnittstelle • CLI-Anwendung Lenovo XClarity Controller • Webschnittstelle • Mobile Anwendung • REST API Verwendung und Downloads https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html Zentrale Schnittstelle für Verwaltung mehrerer Server.
  • Seite 21 Eine Reihe von Anwendungen, die die Verwaltungs- und Überwachungsfunktionen der physischen Lenovo Server in die Software integrieren, die in einer bestimmten Implementierungsinfrastruktur verwendet wird, wie VMware vCenter, Microsoft Admin Center oder Microsoft System Center, während zusätzliche Workload- Mehrfachverfügbarkeit unterstützt wird.

  • Seite 22: Funktionen

    Lenovo Capacity Planner √ Anmerkungen: 1. Die meisten Optionen können über die Lenovo-Tools aktualisiert werden. Einige Optionen, wie die GPU- Firmware oder die Omni-Path-Firmware, erfordern die Verwendung von Anbietertools. 2. Die Server-UEFI-Einstellungen für ROMs für Zusatzeinrichtungen müssen auf Automatisch oder UEFI festgelegt werden, damit die Firmware mit Lenovo XClarity Administrator, Lenovo XClarity Essentials oder Lenovo XClarity Controller aktualisiert werden kann.

  • Seite 23: Kapitel 2. Serverkomponenten

    Tabelle 2. Komponenten an der Vorderansicht des Servermodells mit 2,5-Zoll-Laufwerken Systemfehleranzeige (gelb) VGA-Anschluss Anschluss für externes Diagnosegerät Anzeige für Netzwerkaktivität (grün) USB 2.0-Anschluss mit Lenovo XClarity Controller- Anzeige für Laufwerkstatus (gelb) Verwaltung Betriebsanzeige für Laufwerk (grün) USB 3.1 Gen 1-Anschluss (5 Gbit/s)
  • Seite 24 Mit jedem Druck der System-ID-Taste ändert sich der Status der System-ID-Anzeige. Die Anzeige kann in den dauerhaft eingeschalteten, blinkenden oder ausgeschalteten Modus geändert werden. Sie können den Status der System-ID-Anzeige auch mit dem Lenovo XClarity Controller oder einem Remote- Verwaltungsprogramm ändern, um den Server eindeutig bestimmen zu können, wenn mehrere Server vorhanden sind.
  • Seite 25 Die Verbindung zum Lenovo XClarity Controller ist hauptsächlich für Benutzer mit einem mobilen Gerät vorgesehen, auf dem die mobile App Lenovo XClarity Controller ausgeführt wird. Wenn ein mobiles Gerät an diesen USB-Anschluss angeschlossen ist, wird eine Ethernet-over-USB-Verbindung zwischen der mobilen App, die auf dem Gerät ausgeführt wird, und Lenovo XClarity Controller hergestellt.

  • Seite 26: Rückansicht

    In diesem Modus wird die Verbindung zum USB-Anschluss gemeinsam vom Server und Lenovo XClarity Controller genutzt, während der Anschluss zum Lenovo XClarity Controller umgeschaltet wird. • Gemeinsam genutzter Modus: Eigentümer Host In diesem Modus wird die Verbindung zum USB-Anschluss gemeinsam vom Server und Lenovo XClarity Controller genutzt, während der Anschluss zum Server umgeschaltet wird.

  • Seite 27: Anmerkung

    Tabelle 3. Komponenten bei der Rückansicht des Servermodells mit drei PCIe-Risern (Forts.) Netzteileinheiten NMI-Schalter OCP-Steckplatz 1 (PCIe-Steckplatz 1) OCP-Steckplatz 2 (PCIe-Steckplatz 2) PCIe-Riser 1 (PCIe-Steckplatz 3–5) Installieren Sie PCIe-Adapter in diese Steckplätze. In der folgenden Tabelle sind die entsprechenden PCIe- Steckplätze für die PCIe-Riser aufgelistet.
  • Seite 28 Systemmanagementanschluss fungiert. XCC-Systemmanagementanschluss (1 GB RJ-45) Der Server verfügt über einen 1 Gb RJ-45-Anschluss, der für Lenovo XClarity Controller(XCC)-Funktionen vorgesehen ist. Sie können über den Systemverwaltungsanschluss direkt auf den Lenovo XClarity Controller zugreifen, indem Sie Ihren Laptop über ein Ethernet-Kabel mit dem Verwaltungsanschluss verbinden. Stellen Sie sicher, dass Sie die IP-Einstellungen auf dem Laptop so ändern, dass er sich im selben Netzwerk...

  • Seite 29: Rückansicht Des Servermodells Mit Vier Pcie-Adaptern

    OCP-Steckplatz 2 OCP-Modul mit zwei oder vier zusätzlichen Ethernet-Anschlüssen für Netzwerkverbindungen. Einer der Ethernet-Anschlüsse auf dem OCP-Modul kann auch als Verwaltungsanschluss mit gemeinsam genutzter Verwaltungskapazität fungieren. Wenn der gemeinsame Verwaltungsanschluss ausfällt, kann der Datenverkehr automatisch auf einen anderen Anschluss auf dem OCP-Modul umschalten. Rückansicht des Servermodells mit vier PCIe-Adaptern Dieser Abschnitt enthält Informationen zur Rückansicht des Servermodells mit vier PCIe-Adaptern.
  • Seite 30 x16/x8/x8 PCIe G4 Riser 2/A/B/C x16/x8/x8 PCIe G5 Riser 2/A/B/C PCIe-Steckplatz HHHL HHHL x16 (Gen4 x16) x16 (Gen5 x16) x16 (Gen4 x8) x16 (Gen5 x8) x16 (Gen4 x8) x16 (Gen4 x8) PCIe-Adapter C (PCIe-Steckplatz 9–11) Installieren Sie PCIe-Adapter in diese Steckplätze. In der folgenden Tabelle sind die entsprechenden PCIe- Steckplätze für die PCIe-Adapter aufgelistet.

  • Seite 31: Ansicht Von Oben

    Systemmanagementanschluss fungiert. XCC-Systemmanagementanschluss (1 GB RJ-45) Der Server verfügt über einen 1 Gb RJ-45-Anschluss, der für Lenovo XClarity Controller(XCC)-Funktionen vorgesehen ist. Sie können über den Systemverwaltungsanschluss direkt auf den Lenovo XClarity Controller zugreifen, indem Sie Ihren Laptop über ein Ethernet-Kabel mit dem Verwaltungsanschluss verbinden. Stellen Sie sicher, dass Sie die IP-Einstellungen auf dem Laptop so ändern, dass er sich im selben Netzwerk...

  • Seite 32: Ansicht Von Oben Des Servermodells Mit Drei Pcie-Adaptern

    • „Ansicht von oben des Servermodells mit vier PCIe-Adaptern“ auf Seite 25 Ansicht von oben des Servermodells mit drei PCIe-Adaptern Dieser Abschnitt enthält Informationen zur Ansicht von oben des Servermodells mit drei PCIe-Adaptern. Abbildung 5. Ansicht von oben des Servermodells mit drei PCIe-Adaptern Tabelle 5.

  • Seite 33: Ansicht Von Oben Des Servermodells Mit Vier Pcie-Adaptern

    Anmerkung: Die Abbildung zeigt die Position bestimmter Teile. Einige Komponenten werden möglicherweise nicht gleichzeitig innerhalb bestimmter Konfigurationen unterstützt. Ansicht von oben des Servermodells mit vier PCIe-Adaptern Dieser Abschnitt enthält Informationen zur Ansicht von oben des Servermodells mit vier PCIe-Adaptern. Abbildung 6. Ansicht von oben des Servermodells mit vier PCIe-Adaptern Tabelle 6.

  • Seite 34: E/A-Modul An Der Vorderseite

    Die Verbindung zum Lenovo XClarity Controller ist hauptsächlich für Benutzer mit einem mobilen Gerät vorgesehen, auf dem die mobile App Lenovo XClarity Controller ausgeführt wird. Wenn ein mobiles Gerät an diesen USB-Anschluss angeschlossen ist, wird eine Ethernet-over-USB-Verbindung zwischen der mobilen App, die auf dem Gerät ausgeführt wird, und Lenovo XClarity Controller hergestellt.
  • Seite 35 Mit jedem Druck der System-ID-Taste ändert sich der Status der System-ID-Anzeige. Die Anzeige kann in den dauerhaft eingeschalteten, blinkenden oder ausgeschalteten Modus geändert werden. Sie können den Status der System-ID-Anzeige auch mit dem Lenovo XClarity Controller oder einem Remote- Verwaltungsprogramm ändern, um den Server eindeutig bestimmen zu können, wenn mehrere Server vorhanden sind.

  • Seite 36: Aufbau Der Systemplatinenbaugruppe

    Systemfehleranzeige (gelb) Mit der Systemfehleranzeige können Sie ermitteln, ob Systemfehler aufgetreten sind. Beschreibung Status Farbe Aktion Auf dem Server wurde ein Fehler erkannt. Ursachen können ein oder mehrere der folgenden Fehler sein: • Die Temperatur des Servers hat den nicht kritischen Temperaturschwellenwert erreicht.

  • Seite 37: Anschlüsse Auf Der Systemplatinenbaugruppe

    Abbildung 8. Aufbau der Systemplatinenbaugruppe Firmware- und RoT- Prozessorplatine System-E/A-Platine Sicherheitsmodul Weitere Informationen zu den Anzeigen auf der Systemplatinenbaugruppe finden Sie unter „Anzeigen an der Systemplatinenbaugruppe“ auf Seite Anschlüsse auf der Systemplatinenbaugruppe In den folgenden Abbildungen sind die internen Anschlüsse auf der Systemplatinenbaugruppe dargestellt. Kapitel 2 Serverkomponenten...
  • Seite 38 Abbildung 9. Anschlüsse auf der Systemplatinenbaugruppe Tabelle 8. Anschlüsse auf der Systemplatinenbaugruppe Anschluss für Lüfter 6 Anschluss für PCIe-Riser 3/D Netzteilanschluss für Rückwandplatine 6 Anschluss für OCP-Steckplatz 2 Seitenbandanschluss für Netzteilrückwandplatine Anschluss für Lüfter 5 Netzteilanschluss für Rückwandplatine 5 Netzteilanschluss für PCIe-Riser C Anschluss für Lüfter 4 Anschluss für Firmware- und RoT-Sicherheitsmodul Netzteilanschluss für Rückwandplatine 4...

  • Seite 39: Schalter An Der Systemplatinenbaugruppe

    Tabelle 8. Anschlüsse auf der Systemplatinenbaugruppe (Forts.) Netzteilanschluss für Rückwandplatine 3 Zweiter Ethernet-Anschluss für Verwaltung 3-V-Batterie (CR2032) Interner USB-Anschluss Anschluss für Lüfter 2 Netzteilanschluss für PCIe-Riser 2 Netzteilanschluss für Rückwandplatine 7 Netzteilanschluss für PCIe-Riser B Netzteilanschluss für Rückwandplatine 2 Anschluss für PCIe-Riser 1 Anschluss für Lüfter 1 Netzteilanschluss für PCIe-Riser A Netzteilanschluss für Rückwandplatine 1...
  • Seite 40 Abbildung 10. Schalter an der Systemplatinenbaugruppe Schalterblock SW3 In der folgenden Tabelle sind die Funktionen des Schalterblocks SW3 auf der Systemplatinenbaugruppe beschrieben. Tabelle 9. Beschreibung des Schalterblocks SW3 auf der Systemplatinenbaugruppe Nummer des Standardposition Beschreibung Schalters Reserviert Wenn Sie diesen Schalter in die Position „Ein“ versetzen, wird die Echtzeituhr zurückgesetzt.

  • Seite 41: Systemanzeigen Und Diagnoseanzeige

    Tabelle 10. Beschreibung des Schalterblocks SW4 auf der Systemplatinenbaugruppe Nummer des Standardposition Beschreibung Schalters Wenn sich der Schalter in der Standardposition „Aus“ befindet, wird der Server mit der primären XClarity Controller-Firmware gebootet. Wenn die Position dieses Schalters in der Position zu „Ein“ geändert wird, bootet der Server mithilfe eines XClarity Controller-Firmware- Backups.

  • Seite 42: Anzeigen Am E/A-Modul An Der Vorderseite

    Abbildung 11. Laufwerkanzeigen Tabelle 11. Laufwerkanzeigen Anzeige Beschreibung Betriebsanzeige Jedes Hot-Swap-Laufwerk verfügt über eine Betriebsanzeige. Wenn diese Anzeige leuchtet, ist für Laufwerk (grün) das Laufwerk in Betrieb. Die Statusanzeige des Laufwerks zeigt den folgenden Status an: • Die Anzeige leuchtet: Das Laufwerk ist ausgefallen. Statusanzeige für Laufwerk (gelb) •...
  • Seite 43 Mit jedem Druck der System-ID-Taste ändert sich der Status der System-ID-Anzeige. Die Anzeige kann in den dauerhaft eingeschalteten, blinkenden oder ausgeschalteten Modus geändert werden. Sie können den Status der System-ID-Anzeige auch mit dem Lenovo XClarity Controller oder einem Remote- Verwaltungsprogramm ändern, um den Server eindeutig bestimmen zu können, wenn mehrere Server vorhanden sind.

  • Seite 44: Netzteilanzeigen

    Beschreibung Status Farbe Aktion Auf dem Server wurde ein Fehler erkannt. Ursachen können ein oder mehrere der folgenden Fehler sein: • Die Temperatur des Servers hat den nicht kritischen Temperaturschwellenwert erreicht. • Die Spannung des Servers hat den nicht Prüfen Sie das Ereignisprotokoll, um die kritischen Spannungsschwellenwert Gelb genaue Fehlerursache zu bestimmen.

  • Seite 45: Systemanzeigen An Der Rückseite

    Tabelle 13. CFFv4 Netzteilanzeigen Anzeige Beschreibung Die Eingangsstatusanzeige kann einen der folgenden Status aufweisen: Eingangsstatus • Aus: Das Netzteil wurde von der Netzsteckdose getrennt. • Grün: Das Netzkabel ist an die Netzsteckdose angeschlossen. Die Ausgangsstatusanzeige kann einen der folgenden Status aufweisen: •...

  • Seite 46: Anzeigen An Der Systemplatinenbaugruppe

    Abbildung 15. Rückansicht mit Systemanzeigen – Servermodell mit drei PCIe-Risern Abbildung 16. Systemanzeigen an der Rückseite – Servermodell mit vier PCIe-Risern Tabelle 15. Systemanzeigen an der Rückseite Anzeige Beschreibung Aktion Eine System-ID-Taste mit Anzeige befindet sich auch an System-ID- Mit dieser Anzeige können Sie der Vorderseite des Servers.
  • Seite 47 Drücken Sie den Netzschalter, damit die Anzeigen auf der Systemplatinenbaugruppe aufleuchten, nachdem der Server von der Stromquelle getrennt wurde. Abbildung 17. Anzeigen an der Systemplatinenbaugruppe Kapitel 2 Serverkomponenten...
  • Seite 48 Tabelle 16. Anzeigen an der Systemplatinenbaugruppe Anzeige Beschreibung Aktion Anzeige leuchtet auf: Auf dem Server wurde ein Fehler erkannt. Ursachen können ein oder mehrere der folgenden Fehler sein: • Die Temperatur des Servers hat den nicht kritischen Temperaturschwellenwert erreicht. Überprüfen Sie die Systemprotokolle oder die internen •...
  • Seite 49 (Nur qualifizierte Kundendiensttechniker) Falls erforderlich, installieren Sie sie erneut. 3. Sollte das Problem weiterhin bestehen, wenden Sie sich an den Lenovo Support. Die PCH- Wenn die PCH-Überwachungssignalanzeige dauerhaft Überwachungssignalanzeige aus ist oder dauerhaft leuchtet, gehen Sie wie folgt vor: unterstützt Sie beim Identifizieren...

  • Seite 50: Anzeigen Für Xcc-Systemmanagement-Anschluss

    • Blinkend (ungefähr einmal pro nalanzeige (grün) Sekunde): FPGA funktioniert 2. Sollte das Problem weiterhin bestehen, wenden Sie ordnungsgemäß. sich an den Lenovo Support. • Ein oder aus: FPGA funktioniert nicht. Anzeige an: Es ist ein Fehler bei Fehleranzeige für dem Prozessor aufgetreten, für...

  • Seite 51: Externes Diagnosegerät

    Abbildung 18. Anzeigen am XCC-Systemmanagementanschluss Tabelle 17. Anzeigen am XCC-Systemmanagementanschluss Anzeige Beschreibung XCC- Systemmanage- Verwenden Sie diese grüne Anzeige, um den Netzwerkverbindungsstatus zu überprüfen: mentanschluss • Aus: Netzwerkverbindung ist getrennt. (1 Gb RJ45) Verbindungsanzei- • Grün: Netzwerkverbindung ist hergestellt. ge des Ethernet- Anschlusses XCC- Systemmanage-...
  • Seite 52 Position des externen Diagnosegeräts Position Nummern Das externe Diagnosegerät ist mit einem externen Kabel Externes Diagnosegerät an den Server angeschlossen. Magnetische Unterseite Mit dieser Komponente kann das Diagnosegerät seitlich am Rack oder darauf befestigt werden, damit Sie die Hände für Wartungsarbeiten frei haben. Externer Diagnoseanschluss Der Anschluss befindet sich an der Vorderseite des Servers und dient zum Anschließen eines externen...

  • Seite 53: Anzeigenübersicht

    Drücken Sie die Plastikklammer am Stecker nach vorne. Halten Sie die Klammer gedrückt und ziehen Sie das Kabel aus dem Anschluss. Anzeigenübersicht Das Diagnosegerät bietet eine LCD-Anzeige und fünf Navigationstasten. LCD-Anzeige Bildlauftasten (aufwärts/abwärts/links/rechts) Drücken Sie die Bildlauftasten, um zu den Systeminformationen zu navigieren.
  • Seite 54 Vollständiges Menü Die folgenden Optionen sind verfügbar. Mit der Auswahltaste wechseln Sie zwischen einer Option und den untergeordneten Informationseinträgen und mit den Bildlauftasten wechseln Sie zwischen Optionen oder Informationseinträgen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden. ThinkSystem SR850 V3 Systemkonfigurationshandbuch...
  • Seite 55 Startmenü (Systemstatus-Dashboard) Beispiel Startmenü Systemname Systemstatus Anzahl aktiver Alerts Temperatur Energieverbrauch Prüfpunktcode Aktive Alerts Untermenü Beispiel Startbildschirm: Anzahl aktiver Fehler Anmerkung: Das Menü „Aktive Alerts“ zeigt nur die 1 Active Alerts Anzahl der aktiven Fehler an. Wenn keine Fehler vorhanden sind, steht das Menü „Aktive Alerts“ in der Navigation nicht zur Verfügung.

  • Seite 56: Systemfirmware

    Systemfirmware Untermenü Beispiel UEFI UEFI (Inactive) • Firmwareversion (Status) Build: D0E101P • Build-ID Version: 1.00 • Versionsnummer Date: 2019-12-26 • Releasedatum XCC primär XCC Primary (Active) • Firmwareversion (Status) Build: DVI399T • Build-ID Version: 4.07 • Versionsnummer Date: 2020-04-07 • Releasedatum XCC-Sicherung XCC Backup (Active) •...
  • Seite 57 Systemumgebungsinformationen Untermenü Beispiel Ambient Temp: 24 C Exhaust Temp: 30 C • Umgebungstemperatur PSU1: Vin= 213 w • Ablufttemperatur Inlet= 26 C • PSU-Status FAN1 Front: 21000 RPM • Lüftergeschwindigkeit in U/min FAN2 Front: 21000 RPM FAN3 Front: 21000 RPM FAN4 Front: 21000 RPM Aktive Sitzungen Untermenü...
  • Seite 58 ThinkSystem SR850 V3 Systemkonfigurationshandbuch...

  • Seite 59: Kapitel 3. Teileliste

    3. Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihren Server anzuzeigen. Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen. Anmerkung: Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab.
  • Seite 60 • CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1: Für das Ersetzen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.
  • Seite 61 Weitere Informationen zur Bestellung von Teilen: 1. Rufen Sie auf und navigieren Sie zur Unterstützungsseite für Ihren Server. http://datacentersupport.lenovo.com 2. Klicken Sie auf Parts (Teile). 3. Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihren Server anzuzeigen.
  • Seite 62 Tabelle 18. Teileliste (Forts.) Ver- brauch- CRU der CRU der smateriali- Beschreibung Index Stufe 1 Stufe 2 en und Struktur- teile Abdeckblende für 7-mm-Laufwerk √ √ 7-mm-Laufwerk PCIe-Adapterkarte √ PCIe-Halterung √ Laufschienensatz √ Abdeckblende für 2,5-Zoll-Laufwerke (8 √ Positionen) Abdeckblende für 2,5-Zoll-Laufwerke (1 Position) √...

  • Seite 63: Netzkabel

    Um die für den Server verfügbaren Netzkabel anzuzeigen: 1. Rufen Sie die folgende Website auf: http://dcsc.lenovo.com/#/ 2. Klicken Sie auf Preconfigured Model (Vorkonfiguriertes Modell) oder Configure to order (Für Bestellung konfigurieren). 3. Geben Sie Maschinentyp und Modell Ihres Servers ein, damit die Konfigurationsseite angezeigt wird.
  • Seite 64 ThinkSystem SR850 V3 Systemkonfigurationshandbuch...

  • Seite 65: Kapitel 4. Entpacken Und Einrichten

    Entpacken des Servers, ob sich die richtigen Komponenten in der Verpackung befinden, und finden Sie heraus, wo Sie Informationen zur Seriennummer des Servers und zum Zugriff auf Lenovo XClarity Controller erhalten. Befolgen Sie beim Einrichten des Servers die Anweisungen in „Prüfliste für die Serverkonfiguration“...

  • Seite 66: Lenovo Xclarity Controller-Netzwerkzugriffsetikett

    Zusätzlich ist das Lenovo XClarity Controller-Netzwerkzugriffsetikett auf der herausziehbaren Informationskarte unten rechts an der Vorderseite des Gehäuses angebracht. So können Sie schnell auf die MAC-Adresse zugreifen. Abbildung 21. Position des Lenovo XClarity Controller-Netzwerkzugriffsetiketts auf der herausziehbaren Informationskarte ThinkSystem SR850 V3 Systemkonfigurationshandbuch...

  • Seite 67: Prüfliste Für Die Serverkonfiguration

    Service-Etikett und QR-Code Außerdem enthält das Systemservice-Etikett, das sich auf der vorderen oberen Abdeckung befindet, einen QR-Code für den mobilen Zugriff auf Serviceinformationen. Sie können den QR-Code mithilfe eines mobilen Geräts und einer Anwendung zum Lesen eines QR-Codes scannen und schnellen Zugriff auf die Webseite mit Serviceinformationen erhalten.
  • Seite 68 Gehen Sie wie folgt vor, um Ihr System zu konfigurieren. Detaillierte Anweisungen hierzu finden Sie im Abschnitt Kapitel 5 „Systemkonfiguration“ auf Seite 1. Legen Sie die Netzwerkverbindung für den Lenovo XClarity Controller mit dem Verwaltungsnetzwerk fest. 2. Aktualisieren Sie die Firmware für den Server, falls erforderlich.
  • Seite 69 • https://lenovopress.lenovo.com/lp0579-lenovo-raid-management-tools-and-resources 4. Installieren Sie das Betriebssystem. 5. Sichern Sie die Serverkonfiguration. 6. Installieren Sie die Anwendungen und Programme, die der Server verwenden soll. Kapitel 4 Entpacken und Einrichten...
  • Seite 70 ThinkSystem SR850 V3 Systemkonfigurationshandbuch...

  • Seite 71: Kapitel 5. Systemkonfiguration

    Netzwerk zu verbinden: 1. Starten Sie den Server. 2. Drücken Sie die in den Anweisungen auf dem Bildschirm angegebene Taste, um die Lenovo XClarity Provisioning Manager-Schnittstelle anzuzeigen. (Weitere Informationen finden Sie im Abschnitt „Start“ in der LXPM-Dokumentation für Ihren Server unter https://sysmgt.lenovofiles.com/help/topic/...

  • Seite 72: Vorderen Usb-Anschluss Für Die Lenovo Xclarity Controller-Verbindung Festlegen

    Vorderen USB-Anschluss für die Lenovo XClarity Controller-Verbindung festlegen Bevor Sie über den vorderen USB-Anschluss auf den Lenovo XClarity Controller zugreifen können, müssen Sie diesen USB-Anschluss für die Lenovo XClarity Controller-Verbindung konfigurieren. Serverunterstützung Überprüfen Sie Folgendes, um sicherzustellen, dass Ihr Server den Zugriff auf Lenovo XClarity Controller über den USB-Anschluss an der Vorderseite unterstützt:...

  • Seite 73: Firmware Aktualisieren

    UpdateXpress System Packs (UXSPs) Lenovo veröffentlicht Firmware in der Regel in Form von Bündeln, die als UpdateXpress System Packs (UXSPs) bezeichnet werden. Um sicherzustellen, dass alle Firmwareaktualisierungen kompatibel sind, müssen Sie die gesamte Firmware gleichzeitig aktualisieren. Wenn Sie die Firmware für Lenovo XClarity Controller und UEFI aktualisieren, aktualisieren Sie zunächst die Firmware für Lenovo XClarity Controller.
  • Seite 74 (RHEL) und SUSE Linux Enterprise Server (SLES) Betriebssystemverteilungen zu unterstützen. Es sind auch maschinentypspezifische UXSPs verfügbar, die nur Firmware enthalten. Firmware-Aktualisierungstools Lesen Sie die folgende Tabelle, um das Lenovo Tool zu ermitteln, das sich am besten zum Installieren und Einrichten der Firmware eignet: Werkzeug Unterstütz-...
  • Seite 75 Abschnitt „Ethernet-over-USB konfigurieren“ in der XCC-Dokumentationsversion für Ihren Server unter https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html – Wenn Sie Firmware über den Lenovo XClarity Controller aktualisieren, stellen Sie sicher, dass Sie die neuesten Einheitentreiber für das auf dem Server ausgeführte Betriebssystem heruntergeladen und installiert haben.

  • Seite 76: Firmware Konfigurieren

    • Lenovo XClarity Administrator Wenn Sie mehrere Server mithilfe von Lenovo XClarity Administrator verwalten, können Sie die Firmware für alle verwalteten Server über diese Schnittstelle aktualisieren. Die Firmwareverwaltung wird vereinfacht, indem verwalteten Endpunkten Firmwarekonformitätsrichtlinien zugeordnet werden. Wenn Sie eine Konformitätsrichtlinie erstellen und verwalteten Endpunkten zuordnen, überwacht Lenovo XClarity...
  • Seite 77 Lenovo Unterstützung angewiesen wurden. Diese Einstellung verhindert, dass UEFI-Treiber für die Steckplatzeinheiten geladen werden, was negative Nebeneffekte bei Lenovo Software verursachen kann, z. B. bei Lenovo XClarity Administrator, Lenovo XClarity Essentials OneCLI und Lenovo XClarity Controller. Nebeneffekte sind beispielsweise die Unfähigkeit zum Bestimmen von Adapterkartendetails, z. B.

  • Seite 78: Speichermodulkonfiguration

    Informationen zum Konfigurieren des Servers über Lenovo XClarity Controller finden Sie unter: Abschnitt „Server konfigurieren“ in der XCC-Dokumentation für Ihren Server unter https:// sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html Speichermodulkonfiguration Die Speicherleistung hängt von einigen Variablen ab, z. B. Speichermodus, Speichergeschwindigkeit, Speicherränge, Speicherbelegung und Prozessor.

  • Seite 79: Betriebssystem Implementieren

    Laufwerk wird dem Hostbetriebssystem als physische Platte angezeigt und kann zur Erstellung von logischen Laufwerken oder Volumen für das Betriebssystem partitioniert werden. Eine Einführung zum Thema RAID finden Sie auf der folgenden Lenovo Press-Website: https://lenovopress.lenovo.com/lp0578-lenovo-raid-introduction Ausführliche Informationen zu RAID-Verwaltungstools und -Ressourcen finden Sie auf der folgenden Lenovo Press-Website: https://lenovopress.lenovo.com/lp0579-lenovo-raid-management-tools-and-resources...

  • Seite 80: Serverkonfiguration Sichern

    – Lenovo XClarity Integrator Bereitstellungspaket für SCCM (nur für Windows-Betriebssysteme) https://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxci_deploypack_sccm.doc/dpsccm_c_endtoend_ deploy_scenario.html • Ein Server Verfügbare Tools: – Lenovo XClarity Provisioning Manager Abschnitt „Betriebssysteminstallation“ in der LXPM-Dokumentation für Ihren Server unter https:// sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html – Lenovo XClarity Essentials OneCLI http://sysmgt.lenovofiles.com/help/topic/toolsctr_cli_lenovo/onecli_r_uxspi_proxy_tool.html –...

  • Seite 81: Anhang A. Hilfe Und Technische Unterstützung Anfordern

    Produkt vorhanden sind. (Siehe folgende Links) Laut den Bedingungen des Lenovo Herstellerservice sind Sie als Eigentümer des Lenovo Produkts für die Wartung und Aktualisierung der gesamten Software und Firmware für das Produkt verantwortlich (sofern für das Produkt kein zusätzlicher Wartungsvertrag abgeschlossen wurde).

  • Seite 82: Servicedaten Erfassen

    Person ein ähnlicher Fehler aufgetreten ist. Für den Kundendiensttechniker wichtige Informationen sammeln Falls Sie den Garantieservice für Ihr Lenovo Produkt in Anspruch nehmen möchten, sollten Sie alle benötigten Informationen vorbereiten, bevor Sie sich an Lenovo wenden, damit Ihnen die Kundendiensttechniker effizienter helfen können.

  • Seite 83: Support Kontaktieren

    Ereignisse in Lenovo XClarity Administrator und den verwalteten Endpunkten auftreten. Sie können auswählen, ob die Diagnosedateien an die Lenovo Support über die Call HomeFunktion oder mit SFTP an einen anderen Service Provider gesendet werden. Sie können Diagnosedateien auch manuell sammeln, einen Problemdatensatz öffnen und Diagnosedateien an die Lenovo Support senden.
  • Seite 84 ThinkSystem SR850 V3 Systemkonfigurationshandbuch...

  • Seite 85: Anhang B. Dokumente Und Unterstützung

    • Website zum Herunterladen von Treibern und Software für ThinkSystem SR850 V3 – https://datacentersupport.lenovo.com/tw/en/products/servers/thinksystem/sr850v3/7d96/downloads/ driver-list/ • Lenovo Rechenzentrenforum – https://forums.lenovo.com/t5/Datacenter-Systems/ct-p/sv_eg • Lenovo Support für Rechenzentrum für ThinkSystem SR850 V3 – https://datacentersupport.lenovo.com/products/servers/thinksystem/sr850v3/7d96 • Lenovo Lizenzinformationsdokumente – https://datacentersupport.lenovo.com/documents/lnvo-eula © Copyright Lenovo 2023...

  • Seite 86: Lenovo Datenschutzerklärung

    • Lenovo ServerProven-Website (Kompatibilitätssuche für Zusatzeinrichtungen) – https://serverproven.lenovo.com • Installationsanweisungen für das Betriebssystem – https://thinksystem.lenovofiles.com/help/topic/operating_system/installation_instructions.html • ETicket senden (Serviceanforderung) – https://support.lenovo.com/servicerequest • Produktbenachrichtigungen der Lenovo Data Center Group abonnieren (zeitnahe Informationen zu Firmwareaktualisierungen) – https://datacentersupport.lenovo.com/tw/en/solutions/ht509500 ThinkSystem SR850 V3 Systemkonfigurationshandbuch...

  • Seite 87: Anhang C. Hinweise

    Verweise in diesen Informationen auf Websites anderer Anbieter dienen lediglich als Benutzerinformationen und stellen keinerlei Billigung des Inhalts dieser Websites dar. Das über diese Websites verfügbare Material ist nicht Bestandteil des Materials für dieses Lenovo Produkt. Die Verwendung dieser Websites geschieht auf eigene Verantwortung.

  • Seite 88: Marken

    Limit überschreitet, kann möglicherweise nicht auf vom System generierte Befehle antworten oder es ist kein Schreiben auf diese Einheit möglich. Lenovo ist für den Austausch einer Einheit, die diese garantierte maximale Anzahl an Programm-/Löschzyklen (wie in den offiziell veröffentlichten Spezifikationen angegeben) überschritten hat, nicht verantwortlich.

  • Seite 89: Bsmi Rohs-Erklärung Für Region Taiwan

    Weitere Hinweise zur elektromagnetischen Verträglichkeit finden Sie hier: http://thinksystem.lenovofiles.com/help/index.jsp BSMI RoHS-Erklärung für Region Taiwan Kontaktinformationen für Import und Export in Region Taiwan Es sind Kontaktinformationen für Import und Export in der Region Taiwan verfügbar. Anhang C. Hinweise...
