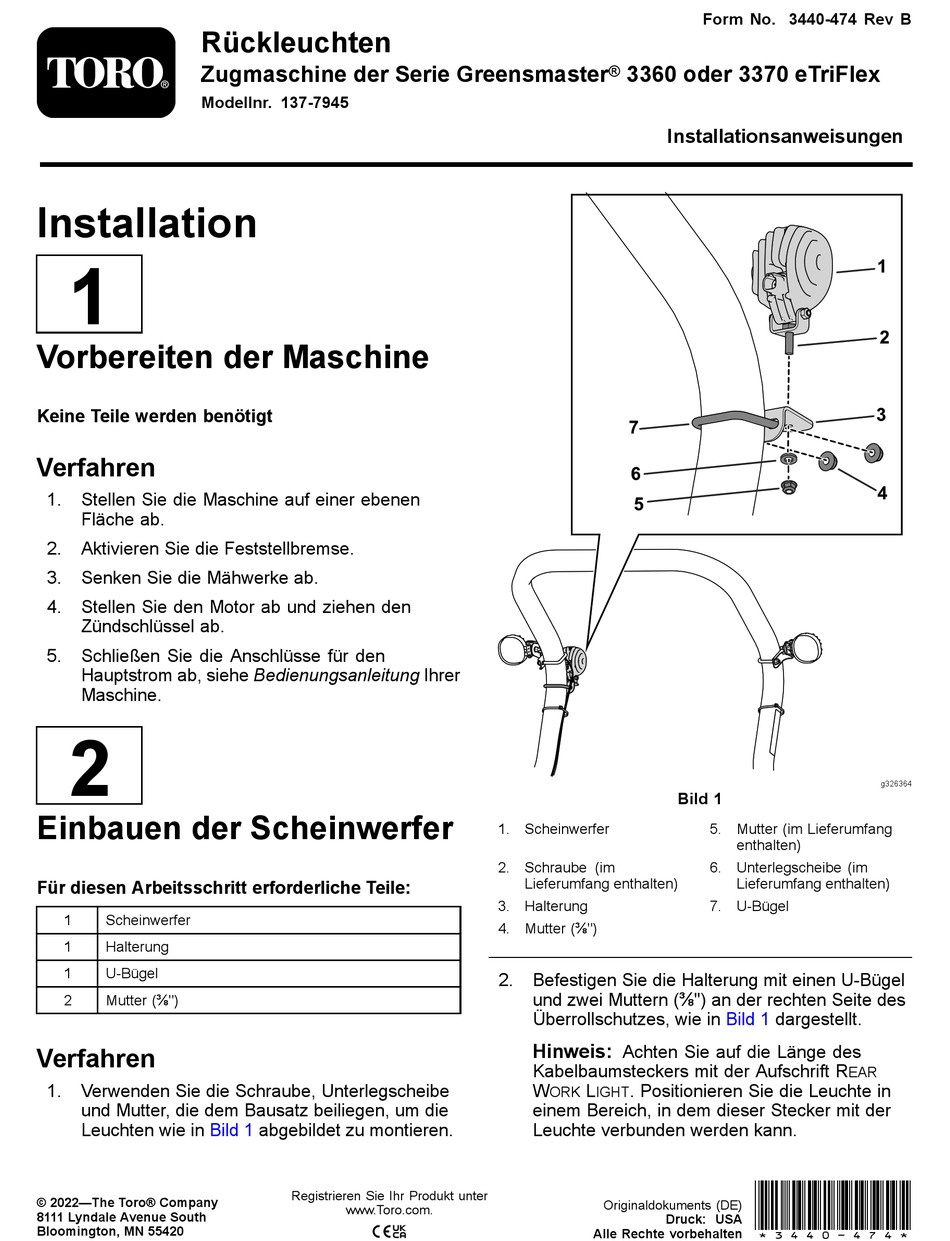

Toro 137-7945 Installationsanweisungen

Rückleuchten
Zugmaschine der Serie Greensmaster
Modellnr. 137-7945
Installation
1
Vorbereiten der Maschine
Keine Teile werden benötigt
Verfahren
1. Stellen Sie die Maschine auf einer ebenen
Fläche ab.
2. Aktivieren Sie die Feststellbremse.
3. Senken Sie die Mähwerke ab.
4. Stellen Sie den Motor ab und ziehen den
Zündschlüssel ab.
5. Schließen Sie die Anschlüsse für den
Hauptstrom ab, siehe Bedienungsanleitung Ihrer
Maschine.
2
Einbauen der Scheinwerfer
Für diesen Arbeitsschritt erforderliche Teile:
1 Scheinwerfer
1 Halterung
1 U-Bügel
2 Mutter (⅜")
Verfahren
1. Verwenden Sie die Schraube, Unterlegscheibe
und Mutter, die dem Bausatz beiliegen, um die
Leuchten wie in Bild 1
© 2022—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
abgebildet zu montieren.
Registrieren Sie Ihr Produkt unter
www.Toro.com.
® 3360 oder 3370 eTriFlex
Installationsanweisungen
1. Scheinwerfer
2. Schraube (im
Lieferumfang enthalten)
3. Halterung
4. Mutter (⅜")
2. Befestigen Sie die Halterung mit einen U-Bügel
und zwei Muttern (⅜") an der rechten Seite des
Überrollschutzes, wie in
Hinweis:
Achten Sie auf die Länge des
Kabelbaumsteckers mit der Aufschrift R
W L . Positionieren Sie die Leuchte in
ORK IGHT
einem Bereich, in dem dieser Stecker mit der
Leuchte verbunden werden kann.
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
Form No. 3440-474 Rev B
Bild 1
5. Mutter (im Lieferumfang
enthalten)
6. Unterlegscheibe (im
Lieferumfang enthalten)
7. U-Bügel
Bild 1 dargestellt.
EAR
*3440-474*
g326364
