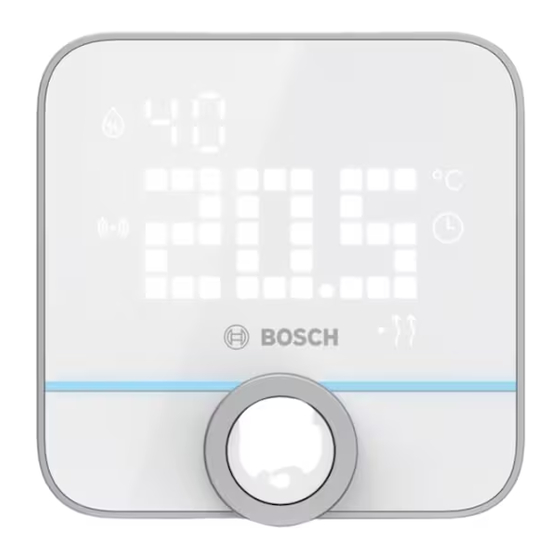

Raumthermostat II 230 V
Kurzanleitung
Produktbeschreibung
Mit dem Raumthermostat II 230 V können Sie Ihre
kabelgebundenen Heizungsanwendungen bequem
über Ihr Smart Home System steuern.
Beschreibung der Symbole
Achtung!
Hinweis auf Gefahren
Hinweis:
Zusätzliche
wichtige Information
Hinweis auf Installationsvideo
8-750-002-396
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch BTH-RM230
Inhaltszusammenfassung für Bosch BTH-RM230
- Seite 1 Raumthermostat II 230 V Kurzanleitung Produktbeschreibung Mit dem Raumthermostat II 230 V können Sie Ihre kabelgebundenen Heizungsanwendungen bequem über Ihr Smart Home System steuern. Beschreibung der Symbole Achtung! Hinweis auf Gefahren Hinweis: Zusätzliche wichtige Information Hinweis auf Installationsvideo 8-750-002-396...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise ▶ Lesen Sie diese Bedienungsanleitung vor einer In- stallation oder Inbetriebnahme des Gerätes voll- ständig durch und achten Sie dabei insbesondere auf Gefahrenhinweise. ▶ Die Installation dieses Gerätes sowie Arbeiten am 230-V-Netz dürfen nur durch eine Elektrofachkraft erfolgen. ▶ Das Gerät ist kein Spielzeug! Erlauben Sie Kin- dern nicht damit zu spielen. - Seite 3 Anwender zu wartenden Teile. Im Fehlerfall lassen Sie das Gerät von einer Fachkraft prüfen. ▶ Verwenden Sie das Gerät nur zusammen mit Ori- ginalkomponenten und empfohlenen Partnerpro- dukten von Bosch. ▶ Das Gerät darf nur mit aufgestecktem Bedienele- ment betrieben werden.
- Seite 4 ▶ Das Gerät ist ausschließlich für den privaten Gebrauch bestimmt. Nutzen Sie als zusätzliche Hilfestellung für Montage, Installation, Inbetriebnahme und Wiederherstellung der Werkseinstellungen Ihres Bosch Smart Home Raumthermostat II 230 V auch die erklärenden Videos und die Zusatzinformationen auf unserer Website: www.bosch-smarthome.com/rom/ room-thermostat-2-230V...
-
Seite 5: Produktübersicht
Produktübersicht... - Seite 6 Pos. Bezeichnung Bedieneinheit LED-Anzeige Status-LED Drehknopf/Systemtaste Unterputzgehäuse (Stromversorgung und Schaltrelais) Steckverbinder Bedieneinheit Anschlussklemmen Stromversorgung und Verbraucher Anschlussklemmen Sensoren Drahtbrücke (nur bei 230 V Verbrauchern einsetzen!)
- Seite 7 LED-Anzeige (2) Pos. Bezeichnung Informationsbereich Luftfeuchtigkeit Sekundäre Temperaturanzeige Statusanzeigen Ausfall Stromversorgung Verbindungsstatus Kindersicherung Offenes Fenster Modus Kühlen Modus Heizen Raumregelungsmodi Automatik Manuell Ruhemodus Wertanzeige...
-
Seite 8: Beschreibung
Beschreibung Anzeige von Fehler-Codes oder anderer Zusatz- informationen. Zeigt im Normalbetrieb die Luftfeuchtigkeit im Raum Reserviert für die Anzeige weiterer Temperatur- werte (ggf. optionales Zubehör erforderlich) Erscheint, wenn die 230V Versorgung ausgefallen ist. Funkverbindung zum Controller ist aktiv. Bei dauer- haftem Blinken besteht ein Verbindungsproblem zum Controller. - Seite 9 Die Status LED (3) zeigt den Zustand des Raumther- mostats durch Blinkcodes an. Signal Bedeutung Maßnahmen Blinkt Anlernmodus (ist Bitte warten Sie orange aktiv) oder Gerät kommuniziert mit dem Controller Blinkt Anlernmodus grün (erfolgreich) oder Vorgang bestätigt Blinkt Anlernmodus Bei erstem Anlernver- 1x rot (nicht erfolg- such bitte erneut ver-...
- Seite 10 Installationshinweise Bei der Planung und Errichtung, dem Betrieb und der Instandhaltung sind die einschlägigen Nor- men und Richtlinien des Landes zu beachten. Das Gerät ist Teil der Gebäudeinstallation. Der Betrieb des Gerätes ist ausschließlich am 230V/50Hz-Wechselspannungsnetz zulässig. Arbeiten am 230-V-Netz dürfen nur von einer Elektrofachkraft erfolgen.
- Seite 11 Die an den Relaisausgängen angeschlossenen Verbraucher müssen über eine ausreichende Isolierung verfügen. Beachten Sie vor Anschluss eines Verbrauchers die technischen Daten, insbesondere die maxi- mal zulässige Schaltleistung des Relais und Art des anzuschließenden Verbrauchers. Belasten Sie das Gerät nur bis zur angegebenen Leistungs- grenze.
-
Seite 12: Installation Und Montage
Installation und Montage Bevor Sie beginnen: Schalten Sie unbedingt die Sicherung des Stromkreises ab! Demontieren Sie ggf. ein vorhandenes Thermostat. Schließen Sie das Raumthermostat II 230 V nach dem für Sie passenden Anschlussplan an. Betrieb mit 230V Geräten 230V Anschluss Beschreibung Außenleiter (230 V Neutralleiter Spannungsfreier Eingang. - Seite 13 Betrieb mit 24V Geräten 230V Anschluss Beschreibung Außenleiter (230 V Neutralleiter Spannungsfreier Eingang. Bei 24-V-Geräten Eingang für die externe 24-V-Spannungsversorgung. Schaltausgang für Verbraucher Anschlüsse für externe Sensoren oder S1/S2 potentialfreie Kontakte. Externer Temperatursensor (als optio nales Zubehör erhältlich), z. B. im Boden verbaut. 24-V-Stellantrieb...
- Seite 14 S1/S2 Befestigen Sie das Unterputzgehäuse mittels geeigne- ter Schrauben an der Einbaudose. Achten Sie dabei auf die korrekte Ausrichtung (Bosch Schriftzug oben und lesbar). Setzen Sie die Bedieneinheit auf die Unterputzeinheit und drücken Sie sie an, bis sie spür- bar einrastet.
- Seite 15 Drücken bestätigen Sie diese. Anzeige Beschreibung Stufe Stufe Stufe Potentialbehaftete An- wendung, z. B. 230 V/24 V Stellantriebe Stellantrieb stromlos geschlossen Heizbetrieb Kühlbetrieb Stellantrieb stromlos offen Heizbetrieb Kühlbetrieb Potentialfreie Anwendung, – – z. B. Boiler Radiator, Betrieb mit Bosch Smart Home – – Heizkörperthermostaten der 2. Generation...
-
Seite 16: Zurücksetzen Auf Werkseinstellungen
Stellen Sie sicher, dass Sie über einen Bosch Smart Home Controller und die Bosch Smart Home App ver- fügen und beides erfolgreich eingerichtet haben. Star- ten Sie nun die Bosch Smart Home App und wählen Sie „Gerät hinzufügen“. Folgen Sie den Anweisungen in der App. -
Seite 17: Wartung Und Reinigung
Tuch. Verwenden Sie zur Reinigung keine lösemittel- haltigen Reinigungsmittel. Vereinfachte Konformitäts erklärung Hiermit erklärt die Robert Bosch Smart Home GmbH, dass der Funkanlagentyp Bosch Smart Home BTH-RM230 der Richtlinie 2014/53/EU ent- spricht. Der vollständige Text der EU-Konformitätser- klärung ist unter der folgenden Internetadresse ver-... -
Seite 18: Technische Daten
Technische Daten Gerätetypenbezeichnung Schutzart Umgebungstemperatur Max. Luftfeuchtigkeit Gehäuse Abmessungen (B × H × T) Gewicht Funkprotokoll Funkfrequenz Max. Sendeleistung Funkreichweite im freien Feld < 1 Softwareklasse Empfängerkategorie Versorgungsspannung Max. Stromaufnahme 1 Überlastschutz Leitungsart und -querschnitt Installation Schaltausgang Max. Schaltleistungen Ohmsche Last 3 Induktive Last 1 Kapazitive Last –... - Seite 19 BTH-RM230 IP21 0 … 50 °C 80 % (nicht kondensierend) 86 × 87 × 35 mm 131 g ZigBee 3.0 2,4 – 2,4835 GHz 10 dBm < 100m 230 V /50 Hz 1 A Temperatursicherung Starre und flexible Leitung 1,0 – 1,5 mm² In Gerätedosen mit einer Tiefe ab 35 mm und einem Geräteschraubenabstand von 60 mm Potentialfreies Relais 3 A...
-
Seite 20: Serviceinformation
Ersatzteile / Zubehör Informationen rund um verfügbare Ersatzteile oder Zubehör erhalten Sie unter: https://www.bosch-smarthome.com/rom/ spareparts Serviceinformation Robert Bosch Smart Home GmbH Schockenriedstraße 17 70565 Stuttgart-Vaihingen Germany service@bosch-smarthome.com @ www.bosch-smarthome.com/service 8-750-002-396 V001 08/2022...
