Bosch 200 C Installation Seite 3

Sv Da Fi No En Pl Cs De
=
100

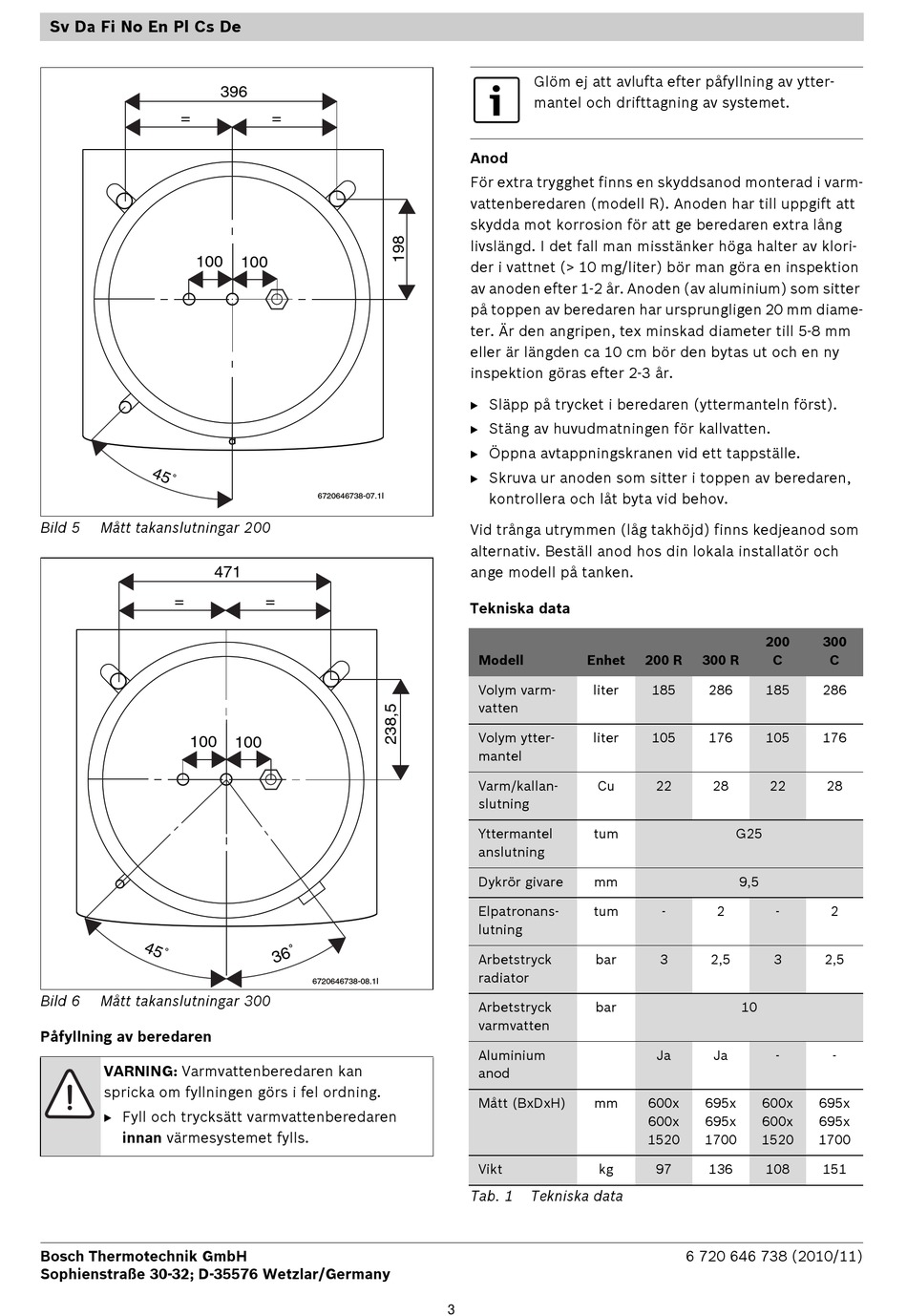

Bild 5 Mått takanslutningar 200
=
100
Bild 6 Mått takanslutningar 300
Påfyllning av beredaren
VARNING: Varmvattenberedaren kan
spricka om fyllningen görs i fel ordning.
B Fyll och trycksätt varmvattenberedaren
innan värmesystemet fylls.
Bosch Thermotechnik GmbH
Sophienstraße 30-32; D-35576 Wetzlar/Germany
396
=
100
6720646738-07.1I
471
=
100
6720646738-08.1I
Glöm ej att avlufta efter påfyllning av ytter-
mantel och drifttagning av systemet.
Anod
För extra trygghet finns en skyddsanod monterad i varm-
vattenberedaren (modell R). Anoden har till uppgift att
skydda mot korrosion för att ge beredaren extra lång
livslängd. I det fall man misstänker höga halter av klori-
der i vattnet (> 10 mg/liter) bör man göra en inspektion
av anoden efter 1-2 år. Anoden (av aluminium) som sitter
på toppen av beredaren har ursprungligen 20 mm diame-
ter. Är den angripen, tex minskad diameter till 5-8 mm
eller är längden ca 10 cm bör den bytas ut och en ny
inspektion göras efter 2-3 år.
B Släpp på trycket i beredaren (yttermanteln först).
B Stäng av huvudmatningen för kallvatten.
B Öppna avtappningskranen vid ett tappställe.
B Skruva ur anoden som sitter i toppen av beredaren,
kontrollera och låt byta vid behov.
Vid trånga utrymmen (låg takhöjd) finns kedjeanod som
alternativ. Beställ anod hos din lokala installatör och
ange modell på tanken.
Tekniska data
Modell Enhet
Volym varm- liter
vatten
Volym ytter- liter
mantel
Varm/kallan- Cu
slutning
Yttermantel tum
anslutning
Dykrör givare mm
Elpatronans- tum
lutning
Arbetstryck bar
radiator
Arbetstryck bar
varmvatten
Aluminium
anod
Mått (BxDxH) mm
Vikt kg
Tab. 1 Tekniska data
3
200
200 R 300 R C
185 286 185
105 176 105
22 28 22
G25
9,5
- 2 -
3 2,5 3
10
Ja Ja -
600x 695x 600x
600x 695x 600x
1520 1700 1520
97 136 108
6 720 646 738 (2010/11)
300
C
286
176
28
2
2,5
-
695x
695x
1700
151
