Installationsoplysninger om tank med solslynge
Varmtvandsbeholder med dobbelt kappe, rustfri stål (R).
Med (-RS) solslynge.

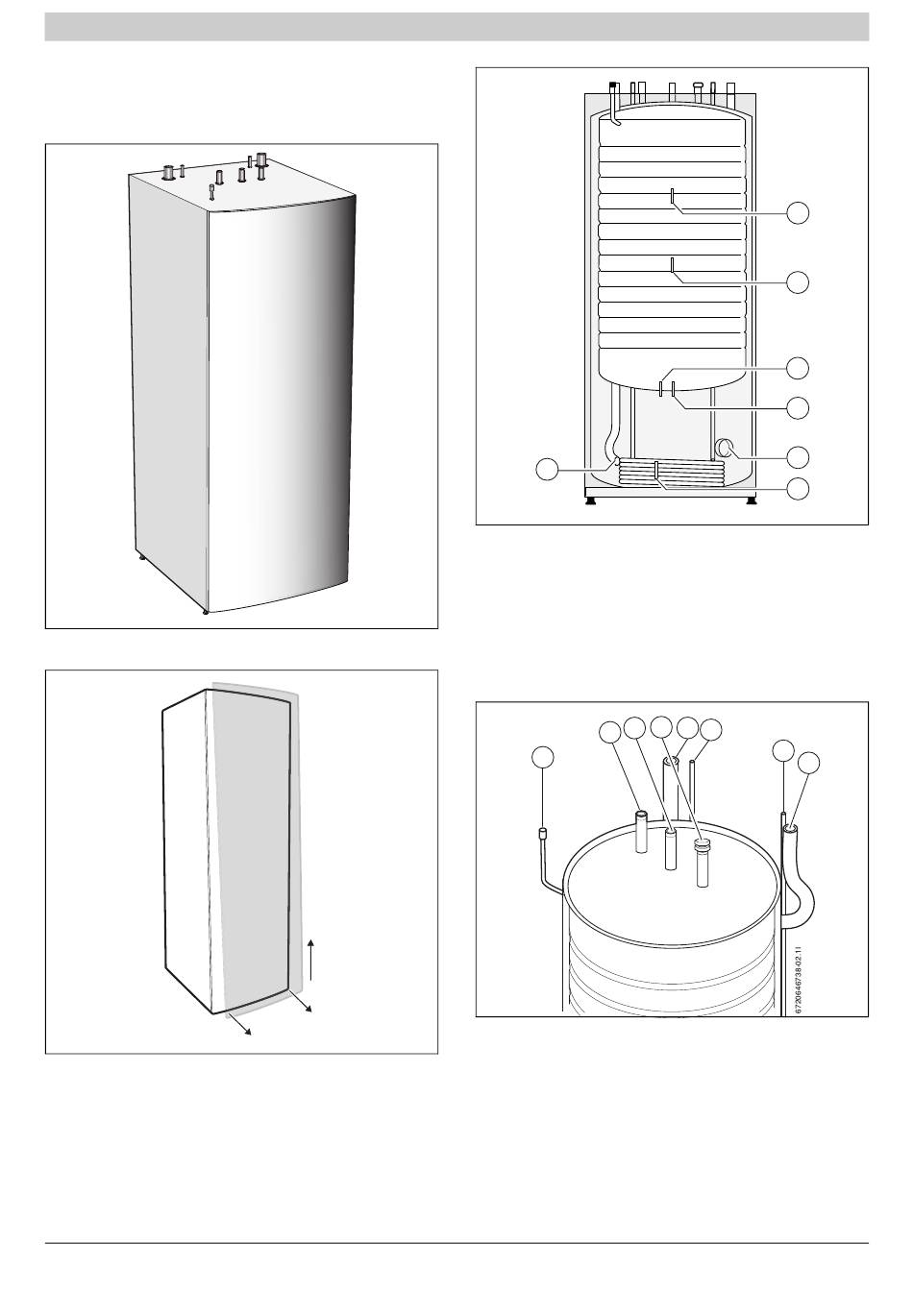

Fig. 23 200-300 R
Fig. 24 Afmontering af fronten
1 Træk frontpladen ud forneden.
2 Løft derpå frontpladen lige op.
Bosch Thermotechnik GmbH
Sophienstraße 30-32; D-35576 Wetzlar/Germany
6720646738-14.1I
6720646738-09.1I
7
Fig. 25 200-300 med solslynge
1 Termostat T 3 alt. solfølere til andre systemer
2 T 3 (VP) ved samkørsel med Sol
3 Alt. solfølere til andre systemer
4 T 3 (VP) uden samkørsel med Sol
5 Elpatronudtag (DS 300)
6 Sol RCS-100 følere
7 Ophøjet returrør soltilpasning
2
1
Fig. 26 Tagtilslutninger
1 Udluftning
2 Varmt vand
3 Koldt vand
4 Anoderør
5 Varmesystem retur
6 Retur sol
7 Tilløb sol
8 Varmesystem tilløb
10
1
2
3
4
5
6
6720646738-01.1I
3 4 5
6
7
