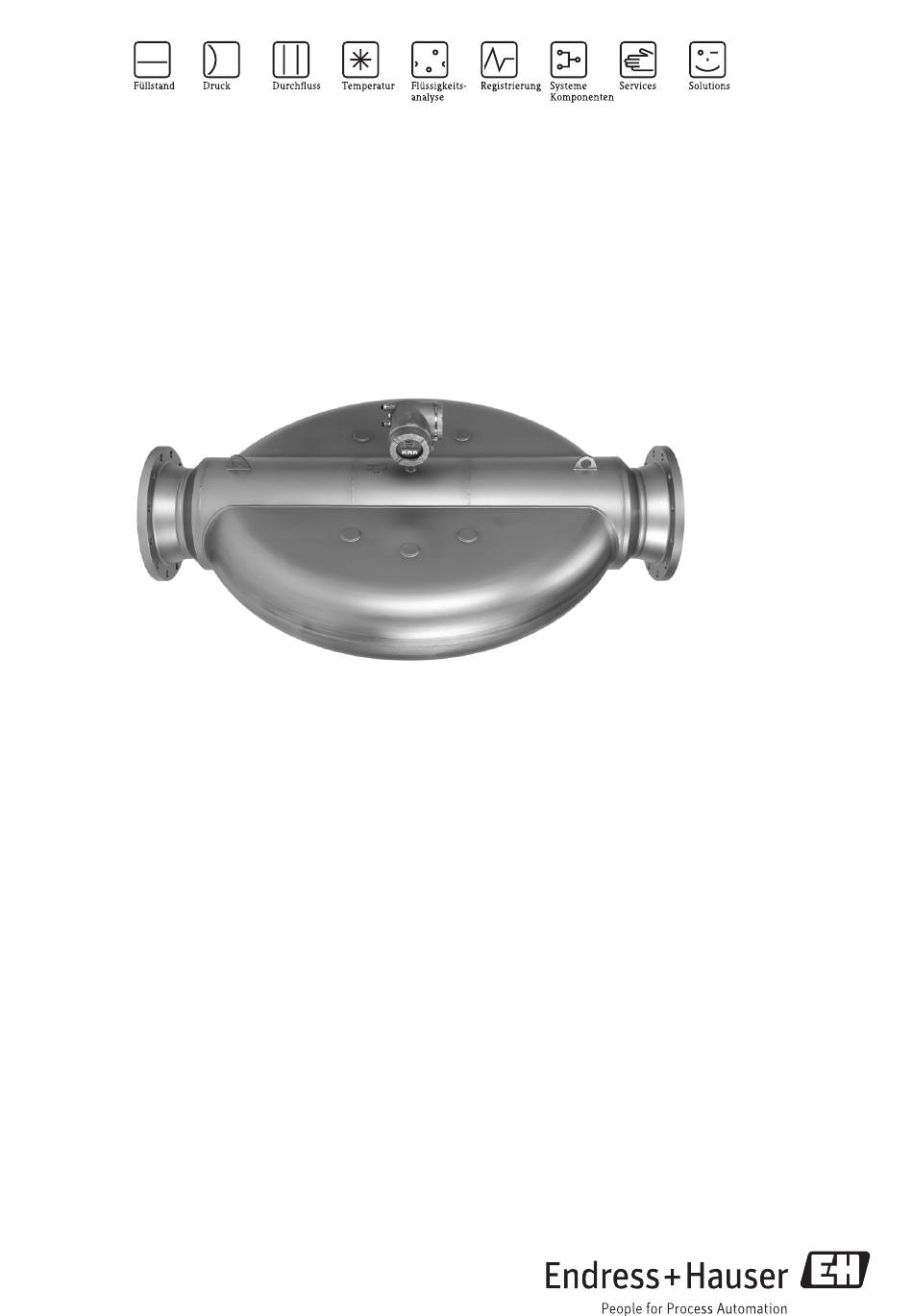

Technische Information
Proline Promass 83X
Coriolis-Massedurchfluss-Messsystem
Das universelle und multivariable Messgerät für
Flüssigkeiten und Gase
Anwendungsbereiche
Das Coriolis-Messprinzip arbeitet unabhängig von den
physikalischen Messstoffeigenschaften z. B. Viskosität
und Dichte.
• Hochgenaue Messung von Flüssigkeiten und Gasen
wie z. B. Öle, Fette, Treibstoffe, Flüssiggase, Lösungs-
mittel und komprimierte Gase
• Messstofftemperaturen bis +180 °C (+356 °F)
• Prozessdrücke bis 100 bar (1440 psi)
• Anschlußflansche: DN 300, 350, 400 (12", 14", 16")
• Massedurchflussmessung bis 4100 t/h
(4520 tn. sh./h)
Zulassungen für den explosionsgefährdeten Bereich:
• ATEX, FM, CSA, TIIS, IECEx, NEPSI
Anbindung an alle gängigen Prozessleitsysteme:
• HART, PROFIBUS DP/PA, FOUNDATION Fieldbus,
MODBUS, EtherNet/IP
Relevante Sicherheitsaspekte:
• Schutzbehälter bis 6 bar (87 psi), DGRL,
AD 2000, SIL-2
• Drucküberwachung oder Berstelement
TI00110D/06/DE/01.11
71141469
Vorteile auf einen Blick
Die Promass-Messgeräte ermöglichen Ihnen während
des Messbetriebs mehrere Prozessvariablen (Masse/
Dichte/Temperatur) gleichzeitig für die unterschied-
lichsten Prozessbedingungen zu erfassen.
Das einheitliche Proline Messumformerkonzept
beinhaltet:
• Modular aufgebautes Geräte- und Bedienkonzept
führt zu hoher Wirtschaftlichkeit
• Software-Optionen für Konzentrationsmessung für
den erweiterten Einsatzbereich
• Diagnosefähigkeit und Datensicherung für eine
erhöhte Prozessqualität
Die bewährten Promass Messaufnehmer bieten:
• Höchste Genauigkeit durch PremiumCal
• Multivariable Durchflussmessung
in kompaktem Design
• Unempfindlichkeit gegenüber Vibrationen
durch ausbalanciertes Vierrohrmesssystem
• Effizienter Schutz vor auftretenden
Rohrleitungskräften durch robuste Bauweise
• Einfachster Einbau ohne Berücksichtigung
von Ein- oder Auslaufstrecken
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Promass 83X
Inhaltszusammenfassung für Endress+Hauser Proline Promass 83X
- Seite 1 Technische Information Proline Promass 83X Coriolis-Massedurchfluss-Messsystem Das universelle und multivariable Messgerät für Flüssigkeiten und Gase Anwendungsbereiche Vorteile auf einen Blick Das Coriolis-Messprinzip arbeitet unabhängig von den Die Promass-Messgeräte ermöglichen Ihnen während physikalischen Messstoffeigenschaften z. B. Viskosität des Messbetriebs mehrere Prozessvariablen (Masse/ und Dichte.
-
Seite 2: Inhaltsverzeichnis
Proline Promass 83X Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Durchflussgrenze ........16 Druckverlust . -
Seite 3: Arbeitsweise Und Systemaufbau
Proline Promass 83X Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern. = 2 · m (v · ) = Corioliskraft m = bewegte Masse... -
Seite 4: Messeinrichtung
Proline Promass 83X Messeinrichtung Die Messeinrichtung besteht aus Messumformer und Messaufnehmer. Zwei Ausführungen sind verfügbar: • Kompaktausführung: Messumformer und Messaufnehmer bilden eine mechanische Einheit • Getrenntausführung: Messumformer und Messaufnehmer werden räumlich getrennt montiert Messumformer Promass 83 • Vierzeilige LCD-Anzeige • Konfiguration über Touch Control •... -
Seite 5: Messdynamik
Proline Promass 83X Messdynamik Über 1000 : 1. Durchflüsse oberhalb des eingestellten Endwertes übersteuern den Verstärker nicht, d.h. die aufsummierte Durchflussmenge wird korrekt erfasst. Eingangssignal Statuseingang (Hilfseingang) U = 3…30 V DC, R = 5k, galvanisch getrennt Konfigurierbar für: Summenzähler zurücksetzen, Messwertunterdrückung, Fehlermeldungen zurücksetzen, Nullpunktabgleich starten, Abfüllen Start/Stop (optional), Abfüllen Summenzähler zurücksetzen (optional). - Seite 6 Proline Promass 83X PROFIBUS PA Schnittstelle • PROFIBUS PA gemäß EN 50170 Volume 2, IEC 61158-2 (MBP), galvanisch getrennt • Datenübertragungsgeschwindigkeit: 31,25 kBit/s • Stromaufnahme: 11 mA • Zulässige Speisespannung: 9…32 V • Busanschluss mit integriertem Verpolungsschutz • Fehlerstrom FDE (Fault Disconnection Electronic): 0 mA •...
-
Seite 7: Ausfallsignal
Proline Promass 83X Ausfallsignal Stromausgang Fehlerverhalten wählbar (z.B. gemäß NAMUR-Empfehlung NE 43) Impuls-/Frequenzausgang Fehlerverhalten wählbar Relaisausgang "spannungslos" bei Störung oder Ausfall Hilfsenergie Bürde siehe "Ausgangssignal" Schleichmengen- Schaltpunkte für die Schleichmengenunterdrückung frei wählbar. unterdrückung Galvanische Trennung Alle Stromkreise für Eingänge, Ausgänge und Hilfsenergie sind untereinander galvanisch getrennt. -
Seite 8: Hilfsenergie
Proline Promass 83X Hilfsenergie Elektrischer Anschluss Messeinheit b d/(g) HART* PROFIBUS PA* FOUNDATION Fieldbus* – 27 PA(–)/FF(–) + 26 PA(+)/FF(+) – – 25 + 24 – – 23 + 22 – – 21 + 20 N (L-) N (L-) 2... -
Seite 9: Elektrischer Anschluss Klemmenbelegung
Proline Promass 83X Elektrischer Anschluss Je nach Bestellvariante sind die Ein-/Ausgänge auf der Kommunikationsplatine festgelegt oder aber flexibel Klemmenbelegung umrüstbar (s. Tabelle). Defekte oder auszutauschende Steckplatzmodule können als Zubehörteil nachbestellt werden. Klemmen-Nr. (Ein-/Ausgänge) Bestellmerkmal "Aus-/Eingang" 20 (+) / 21 (–) 22 (+) / 23 (–) -
Seite 10: Elektrischer Anschluss Getrenntausführung
Proline Promass 83X Elektrischer Anschluss S1 S1 S2 S2 GND TM TM TT TT Getrenntausführung 10 11 12 41 42 10 11 12 41 42 S1 S1 S2 S2 GND TM TM TT TT a0003681 Anschluss der Getrenntausführung Wandaufbaugehäuse Messumformer: Ex-freier Bereich; ATEX II3G / Zone 2 siehe separate Ex-Dokumentation Wandaufbaugehäuse Messumformer: ATEX II2G / Zone 1;... -
Seite 11: Messgenauigkeit
Proline Promass 83X Messgenauigkeit v. M. = vom Messwert; 1 g/cm³ = 1 kg/l; T = Messstofftemperatur Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO/DIN 11631 • Wasser, typisch +15…+45 °C (+59…+113 °F); 2…6 bar (29…87 psi) • Angaben laut Kalibrationsprotokoll ±5 °C (±9 °F) und ±2 bar (±29 psi) •... -
Seite 12: Wiederholbarkeit
Proline Promass 83X Durchflusswerte (Beispiele) Berechnungsgrundlagen ä 12 Turn down Durchfluss Maximale Messabweichung [kg/h] [lb/min] [% v. M.] 500 : 1 8200 1,323 100 : 1 41000 6,615 25 : 1 164000 26,46 10 : 1 410000 66,15 2 : 1... -
Seite 13: Einsatzbedingungen: Einbau
Proline Promass 83X Einsatzbedingungen: Einbau Einbauhinweise Beachten Sie folgende Punkte: • Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o. ä. erforderlich. Externe Kräfte werden durch konstruktive Gerätemerkmale, z.B. durch den Schutzbehälter, abgefangen. • Anlagenvibrationen haben dank der hohen Messrohr-Schwingfrequenz keinen Einfluss auf die Funktions- tüchtigkeit des Messsystems. - Seite 14 Proline Promass 83X Einbaulage Vergewissern Sie sich, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durchflussrich- tung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt. Einbaulage: Vertikal Horizontal, Horizontal, Horizontal, Messumformerkopf Messumformerkopf Messumformerkopf oben unten seitlich a0004572 a0004576 a0004580 A0015824 Abb.
-
Seite 15: Ein- Und Auslaufstrecken
Proline Promass 83X Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Der dabei ermittelte Nullpunkt ist auf dem Typenschild des Messgeräts aufgedruckt. Die Kalibrierung erfolgt unter Referenzbedingungen ä 11. Ein Nullpunktabgleich ist deshalb bei Promass grundsätzlich nicht erforderlich! Ein Nullpunktabgleich ist erfahrungsgemäß... -
Seite 16: Einsatzbedingungen: Prozess
Proline Promass 83X Einsatzbedingungen: Prozess Messstofftemperaturbereich Messaufnehmer –50…+180 °C (–58…+356 °F) Messstoffdichtebereich 0…5000 kg/m3 (0…312 lb/cf) Messstoffdruckbereich Flansche (Nenndruck) • gemäß DIN PN 10…100 • gemäß ASME B16.5 Cl 150, Cl 300, Cl 600 Druckbereich Schutzbehälter Typengeprüft, maximal zulässiger Druck nach ASME BPVC: 6 bar (87 psi) Der Schutzbehälter ist mit speziellen "Drucküberwachungsanschlüssen"... -
Seite 17: Druckverlust
Proline Promass 83X Druckverlust Der Druckverlust hängt von den Messstoffeigenschaften und dem vorhandenen Durchfluss ab. Er kann für Flüssigkeiten annäherungsweise mit folgenden Formeln berechnet werden: 4 × Re = Reynoldszahl p × × n × r × A0015582 2 ×... -
Seite 18: Konstruktiver Aufbau
Proline Promass 83X Konstruktiver Aufbau Bauform, Maße Abmessungen: ä 19 Feldgehäuse Kompaktausführung, pulverbeschichteter Aluminiumdruckguss und Edelstahl ä 20 Messumformer Getrenntausführung, Anschlussgehäuse (II2G/Zone 1) ä 21 Messumformer Getrenntausführung, Wandaufbaugehäuse (Nicht-Ex-Zone und II3G/Zone 2) ä 22 Messaufnehmer Getrenntausführung, Anschlussgehäuse Prozessanschlüsse in SI-Einheiten... - Seite 19 Proline Promass 83X Feldgehäuse Kompaktausführung, pulverbeschichteter Aluminiumdruckguss und Edelstahl ±10 (±0.4) mm (inch) A0015429 Abmessungen in SI- und US-Einheiten für pulverbeschichteter Aluminiumdruckguss 1230 102,26 Alle Abmessungen in [mm] * Blindausführung (ohne Vor-Ort-Anzeige) abhängig vom jeweiligen Prozessanschluss 14" 8,94 8,15 7,68...
- Seite 20 Proline Promass 83X Messumformer Getrenntausführung, Anschlussgehäuse (II2G/Zone 1) Nicht-eigensichere Stromkreise durch IP40-Abdeckung geschützt Non-intrinsically safe circuits Ip40 protected Boucles de courant – sans sécurité intrinsèque protégées par Ip40 a0002128 Abmessungen in SI-Einheiten F 8,6(M8) * Blindausführung (ohne Vor-Ort-Anzeige) Alle Abmessungen in [mm] Abmessungen in US-Einheiten F ...
- Seite 21 Proline Promass 83X Messumformer Getrenntausführung, Wandaufbaugehäuse (Nicht-Ex-Zone und II3G/Zone 2) a0001150 Abmessungen in SI-Einheiten 90,5 159,5 >50 2 × 6,5 81,5 11,5 8 × M5 Befestigungsschraube für Wandmontage: M6 (Schraubenkopf max. 10,5 mm) Alle Abmessungen in [mm] Abmessungen in US-Einheiten...
- Seite 22 Proline Promass 83X Messaufnehmer Getrenntausführung, Anschlussgehäuse A0015436 Abmessungen in SI-Einheiten Alle Abmessungen in [mm] abhängig vom jeweiligen Prozessanschluss Abmessungen in US-Einheiten 14" 5,08 15,31 Alle Abmessungen in [inch] abhängig vom jeweiligen Prozessanschluss Endress+Hauser...
- Seite 23 Proline Promass 83X Prozessanschlüsse in SI-Einheiten Flanschanschlüsse EN (DIN), ASME B16.5 ±4 (±0.16) A0015431 Flanschanschlüsse EN (DIN) Flansch gemäß EN 1092-1 (DIN 2501 / DIN 2512N) / PN 10: 1.4404/316/316L Oberflächenrauhigkeit (Flansch): EN 1092-1 Form B1 (DIN 2526 Form C), Ra 3,2…12,5 μm 1714 12 x Ø22...
- Seite 24 Proline Promass 83X Flansch gemäß EN 1092-1 (DIN 2501 / DIN 2512N) / PN 100: 1.4404/316/316L Oberflächenrauhigkeit (Flansch): EN 1092-1 Form B1 (DIN 2526 Form C), Ra 3,2…12,5 μm 1912 16 x Ø42 295,5 1948 16 x Ø48 323,6 1950 16 x Ø48...
- Seite 25 Proline Promass 83X Prozessanschlüsse in US-Einheiten Flanschanschlüsse ASME B16.5 ±4 (±0.16) A0015431 Flansch gemäß ASME B16.5 / Cl 150: 1.4404/316/316L Oberflächenrauhigkeit (Flansch): Ra 3,2…6,3 μm 12" 2,79 19,00 12 x Ø1,00 1,27 17,00 12,00 14" 2,83 21,00 16 x Ø1,12...
- Seite 26 Proline Promass 83X Spülanschlüsse / Druckbehälterüberwachung " Achtung! Der Druckbehälter ist mit trockenem Stickstoff (N ) gefüllt. Spülanschlüsse nur öffnen, wenn anschließend sofort mit einem trockenen, inerten Gas befüllt werden kann. Nur mit leichtem Überdruck spülen. Maximaldruck: 5 bar (72,5 psi).
- Seite 27 Proline Promass 83X Berstelement Warnung! • Stellen Sie sicher, dass die Funktion der Berstelemente durch den Einbau nicht behindert wird. Der Auslö- seüberdruck im Gehäuse ist auf dem Hinweisschild angegeben. Treffen Sie Vorkehrungen, dass im Fall des Auslösens der Berstscheibe kein Schaden entstehen kann und die Gefährdung von Personen ausgeschlossen ist.
-
Seite 28: Gewicht
Proline Promass 83X Gewicht • Kompaktausführung: siehe nachfolgende Tabellenangaben • Getrenntausführung – Messaufnehmer: siehe nachfolgende Tabellenangaben – Wandaufbaugehäuse: 5 kg (11 lbs) [kg] [lbs] Kompaktausführung 1224 Kompaktausführung Ex d 1244 Getrenntausführung 1219 mit 12" Cl 150 Flanschen gemäß ASME B16.5 Werkstoffe / Gehäuse Messumformer... -
Seite 29: Werkstoffbelastungkurven
Proline Promass 83X Werkstoffbelastungkurven Warnung! Die folgenden Belastungskurven beziehen sich auf das gesamte Messgerät und nicht nur auf den Prozessanschluss. Flanschanschluss in Anlehnung an EN 1092-1 (DIN 2501) Flanschwerkstoff: 1.4404/316/316L [psi] [bar] 1500 1400 PN 100 1300 1200 1100 1000... -
Seite 30: Bedienbarkeit
Media Authority (ACMA)" Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, IECEx, NEPSI usw.) erhalten Sie bei Ihrer Endress+Hauser Vertriebsstelle Auskunft. Alle für den Explosionsschutz relevanten Daten finden Sie in sepa- raten Dokumentationen, die Sie bei Bedarf anfordern können. Zertifizierung Das Durchflussgerät hat alle durchgeführten Testprozeduren erfolgreich bestanden und ist durch die PNO... -
Seite 31: Druckgerätezulassung
Die Messgeräte sind mit oder ohne PED (Pressure Equipment Directive) bestellbar. Wenn ein Gerät mit PED benötigt wird, muss dies explizit bestellt werden. • Mit der Kennzeichnung PED/G1/III auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" des Anhangs I der Druckgeräterichtlinie 97/23/EG. -
Seite 32: Bestellinformationen
Registriertes Warenzeichen der Fieldbus FOUNDATION, Austin, USA ® MODBUS Registriertes Warenzeichen der MODBUS Organization ® ® ® ® ® HistoROM™, S-DAT , T-DAT™, F-CHIP , Fieldcheck , FieldCare , Applicator Angemeldete oder registrierte Warenzeichen der Firma Endress+Hauser Flowtec AG, Reinach, CH Endress+Hauser... - Seite 33 Proline Promass 83X Endress+Hauser...
