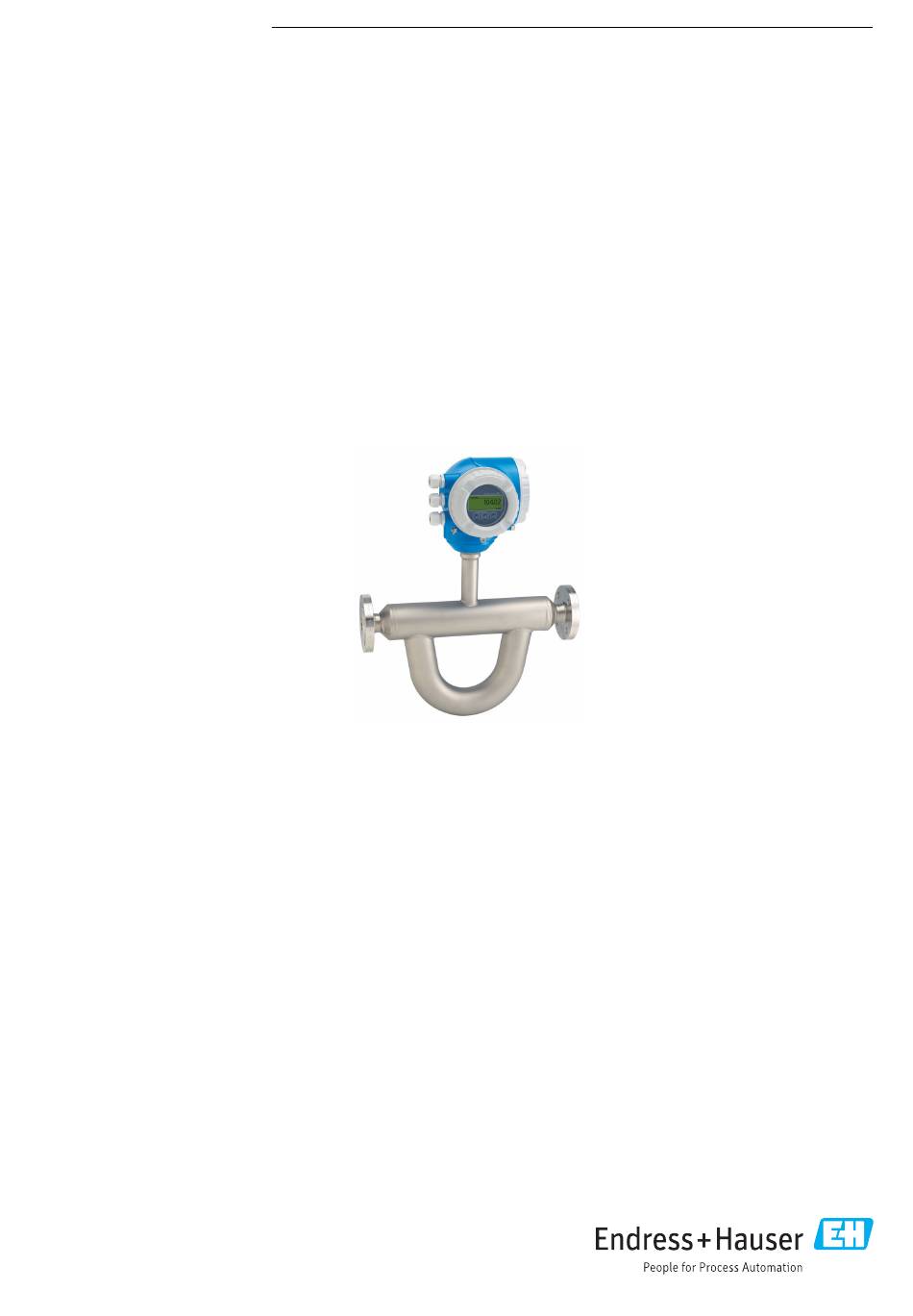

Endress+Hauser Proline Promass Q 300 Technische Information

Endress+Hauser Proline Promass Q 300 Technische Information

Coriolis-durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Promass Q 300:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TI01277D/06/DE/02.16
71342171
Innovativer Spezialist für anspruchsvolle Anwendungen mit kompaktem,
zugangsoptimiertem Messumformer
Anwendungsbereich
• Messprinzip arbeitet unabhängig von physikalischen Mess-
stoffeigenschaften wie Viskosität und Dichte
• Höchste Messleistung für Eichbetrieb, Dichte und herausfor-
dernde Anwendungen
Geräteeigenschaften
• Massefluss: Messabweichung ±0,05 % (PremiumCal)
• Dichte: Messabweichung ±0,2 kg/m
• Hoher Turndown, da geringer Druckverlust/Nullpunkt
• Kompaktes Zweikammergehäuse mit bis zu 3 Ein-/Ausgän-
gen
• Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff
• Abgesetzte Anzeige erhältlich
Products
Technische Information
Proline Promass Q 300
Coriolis-Durchflussmessgerät
3
Solutions
Ihre Vorteile
• Gesicherte Messqualität – höchste Genauigkeit bei Masse-,
Volumenfluss und Dichte
• Optimierte Leistung bei Flüssigkeiten mit Gaseinschluss –
MFT (Multi-Frequency Technology)
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
• Voller Zugriff auf Prozess- und Diagnoseinformationen –
zahlreiche, frei kombinierbare I/Os und Feldbusse
• Reduzierte Komplexität und Varianz – frei konfigurierbare
I/O-Funktionalität
• Verifikation ohne Ausbau – Heartbeat Technology
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promass Q 300

Inhaltszusammenfassung für Endress+Hauser Proline Promass Q 300

  • Seite 1 Products Solutions Services TI01277D/06/DE/02.16 71342171 Technische Information Proline Promass Q 300 Coriolis-Durchflussmessgerät Innovativer Spezialist für anspruchsvolle Anwendungen mit kompaktem, zugangsoptimiertem Messumformer Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Gesicherte Messqualität – höchste Genauigkeit bei Masse-, stoffeigenschaften wie Viskosität und Dichte Volumenfluss und Dichte •...

  • Seite 2: Inhaltsverzeichnis

    Proline Promass Q 300 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Klimaklasse ....... . 44 Schutzart .
  • Seite 3 Proline Promass Q 300 Anwendungspakete ......81 Diagnosefunktionalitäten ..... . . 82 Heartbeat Technology .

  • Seite 4: Hinweise Zum Dokument

    Proline Promass Q 300 Hinweise zum Dokument Verwendete Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Schutzleiteranschluss Eine Klemme, die geerdet werden muss, bevor andere Anschlüsse hergestellt werden dürfen.

  • Seite 5: Arbeitsweise Und Systemaufbau

    Proline Promass Q 300 Symbole in Grafiken Symbol Bedeutung 1, 2, 3,... Positionsnummern … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.

  • Seite 6: Messeinrichtung

    Proline Promass Q 300 Dichtemessung Das Messrohr wird immer in seiner Resonanzfrequenz angeregt. Sobald sich die Masse und damit die Dichte des schwingenden Systems (Messrohr und Messstoff) ändert, regelt sich die Erregerfrequenz automatisch wieder nach. Die Resonanzfrequenz ist somit eine Funktion der Messstoffdichte. Auf- grund dieser Abhängigkeit lässt sich mit Hilfe des Mikroprozessors ein Dichtesignal gewinnen.

  • Seite 7: Gerätearchitektur

    Proline Promass Q 300 Gerätearchitektur A0027512  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) Anschlusskabel (0/4…20 mA HART etc.) Feldbus Segmentkoppler Nicht explosionsgefährdeter Bereich Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Explosionsgefährdeter Bereich und Zone 1/Div. 1...
  • Seite 8 Proline Promass Q 300 Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifischen Freigabecode geschützt werden. Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen).

  • Seite 9: Eingang

    Proline Promass Q 300 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereiche für Flüssigkeiten Messbereich-Endwerte Messgerät Kompatible Rohrdurchmesser  ... min(F) max(F) [mm] [in] [mm] [in] [kg/h] [lb/min] 25/40 1/1½...

  • Seite 10: Messdynamik

    Durchflussmenge korrekt erfasst wird. Eingangssignal Ein- und Ausgangsvarianten →  12 Eingelesene Messwerte Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  84 Das Einlesen externer Messwerte wird zur Berechnung folgender Messgrößen für Gase empfohlen: • Massefluss • Normvolumenfluss HART-Protokoll Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über das HART-...
  • Seite 11 Proline Promass Q 300 Eingangssignalpegel • Low-Signal (tief): DC –3…+5 V • High-Signal (hoch): DC 12…30 V Zuordenbare Funktionen • Aus • Die einzelnen Summenzähler separat zurücksetzen • Alle Summenzähler zurücksetzen • Messwertunterdrückung Endress+Hauser...

  • Seite 12: Ausgang

    Proline Promass Q 300 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1…3 kann jeweils nur eine Option ausgewählt werden. Die Tabelle ist vertikal (↓) zu lesen.

  • Seite 13: Ausgangssignal

    Proline Promass Q 300 Ausgangssignal Stromausgang HART Stromausgang 4…20 mA HART Strombereich Wahlweise einstellbar: 4…20 mA (aktiv/passiv) Leerlaufspannung DC 28,8 V (aktiv) Maximale Eingangsspan- DC 30 V (passiv) nung Bürde 250…700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0,07…999 s Zuordenbare Messgrößen •...
  • Seite 14 Proline Promass Q 300 Maximale Eingangsspan- DC 30 V (passiv) nung Bürde 0…700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0,07…999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
  • Seite 15 Proline Promass Q 300 Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl. Schaltausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv)

  • Seite 16: Frei Konfigurierbarer Ein-/Ausgang

    Proline Promass Q 300 Relaisausgang Funktion Schaltausgang Ausführung Relaisausgang, galvanisch getrennt Schaltverhalten Wahlweise einstellbar: • NO (normaly open), Werkeinstellung • NC (normaly closed) Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen •...
  • Seite 17 Proline Promass Q 300 Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes • Letzter gültiger Wert Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4…20 mA gemäß NAMUR-Empfehlung NE 43 • 4…20 mA gemäß US • Min. Wert: 3,59 mA •...

  • Seite 18: Ex-Anschlusswerte

    Proline Promass Q 300 Schnittstelle/Protokoll • Via digitale Kommunikation: – HART-Protokoll – FOUNDATION Fieldbus – PROFIBUS PA – Modbus RS485 • Via Serviceschnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Weitere Informationen zur Fernbedienung →  72 Webserver Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen...

  • Seite 19: Schleichmengenunterdrückung

    Proline Promass Q 300 Bestellmerkmal Ausgangstyp Sicherheitstechnische Werte "Ausgang; Eingang 2"; Ausgang; Eingang 2 Ausgang; Eingang 3 "Ausgang; Eingang 3" 24 (+) 25 (–) 22 (+) 23 (–) Option I Stromeingang 4…20 mA = 30 V = 250 V Option J...

  • Seite 20: Protokollspezifische Daten

    Proline Promass Q 300 Protokollspezifische Daten HART Hersteller-ID 0x11 Gerätetypkennung 0x3B HART-Protokoll Revision Gerätebeschreibungsdateien Informationen und Dateien unter: (DTM, DD) www.endress.com Bürde HART Min. 250 Ω Dynamische Variablen Auslesen der Dynamischen Variablen: HART Kommando 3 Die Messgrößen können den dynamischen Variablen frei zugeordnet werden.
  • Seite 21 Proline Promass Q 300 Ausgangswerte Analog Input 1…8 (vom Messgerät zum Automa- • Massefluss tisierungssystem) • Volumenfluss • Normvolumenfluss • Trägermessstoff Massefluss • Zielmessstoff Massefluss • Dichte • Normdichte • Temperatur • Trägerrohrtemperatur • Elektroniktemperatur • Stromeingang  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Auswahl.
  • Seite 22 Proline Promass Q 300 Konfiguration der Gerätead- • DIP-Schalter auf dem I/O-Elektronikmodul resse • Vor-Ort-Anzeige • Via Bedientools (z.B. FieldCare) Kompatibilität zum Bei einem Geräteaustausch unterstützt das Messgerät Promass 300 grund- Vorgängermodell sätzlich die Kompatibilität der zyklischen Daten zu den Vorgängermodellen.
  • Seite 23 Expert Information Parameter, die Informationen über den Zustand Keine Ausgabewerte Transducer Block des Geräts geben. (TRDEXPIN) Service Sensor Trans- Parameter, die nur durch den Endress+Hauser Keine Ausgabewerte ducer Block Service bedient werden können. (TRDSRVS) Service Information Parameter, die dem Endress+Hauser Service...

  • Seite 24: Funktionsblöcke

    Proline Promass Q 300 Block Inhalt Ausgabewerte Heartbeat Results 3 Informationen über die Ergebnisse der Verifika- Keine Ausgabewerte Transducer Block tion. (TRDHBTR3) Heartbeat Results 4 Informationen über die Ergebnisse der Verifika- Keine Ausgabewerte Transducer Block tion. (TRDHBTR4) Funktionsblöcke Block Anzahl Ausführungszeiten...
  • Seite 25 Proline Promass Q 300 Block Anzahl Ausführungszeiten Prozessgrößen (Channel) Blöcke Multiple Digital 5 ms Channel_DO (122) Output Block • Wert 1: Reset Sum.-zähler 1 (MDO) • Wert 2: Reset Sum.-zähler 2 • Wert 3: Reset Sum.-zähler 3 • Wert 4: Messwertunterdrü- ckung •...

  • Seite 26: Energieversorgung

    Proline Promass Q 300 Energieversorgung Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge HART Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) 26 (+) 27 (–) 24 (+) 25 (–) 22 (+) 23 (–) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →...

  • Seite 27: Pinbelegung Gerätestecker

    Proline Promass Q 300 Pinbelegung Gerätestecker PROFIBUS PA Belegung Codierung Stecker/Buchse PROFIBUS PA + Stecker Erdung PROFIBUS PA – nicht belegt FOUNDATION Fieldbus Belegung Codierung Stecker/Buchse Signal + Stecker Signal – Erdung nicht belegt Versorgungsspannung Bestellmerkmal Klemmenspannung Frequenzbereich "Energieversorgung" Option D DC 24 V ±20%...

  • Seite 28: Anschlussbeispiele

    Proline Promass Q 300 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 81 82 83 81 82 83 A0027518 Abgesetztes Anzeige- und Bedienmodul DKX001 Verbindungskabel Messgerät Abgesetztes Anzeige- und Bedienmodul DKX001 →  83 Anschlussbeispiele Stromausgang 4…20 mA HART 4...20 mA A0029055 ...
  • Seite 29 Proline Promass Q 300 4...20 mA A0028762  3 Anschlussbeispiel für Stromausgang 4…20 mA HART (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Spannungsversorgung Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten →  35 Analoges Anzeigeinstrument: Maximale Bürde beachten →  13...
  • Seite 30 Proline Promass Q 300 PROFIBUS-PA A0028768  5 Anschlussbeispiel für PROFIBUS-PA Automatisierungssystem (z.B. SPS) Segmentkoppler PROFIBUS PA Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter Endress+Hauser...
  • Seite 31 Proline Promass Q 300 FOUNDATION Fieldbus A0028768  6 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter...
  • Seite 32 Proline Promass Q 300 Stromausgang 4-20 mA 4...20 mA A0028758  8 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer 4...20 mA A0028759  9 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B.
  • Seite 33 Proline Promass Q 300 Schaltausgang A0028760  11 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  14 Doppelimpulsausgang A0029280  12 Anschlussbeispiel für Doppelimpulsausgang (aktiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS) Messumformer: Eingangswerte beachten →  15...

  • Seite 34: Potenzialausgleich

    Proline Promass Q 300 Relaisausgang A0028760  14 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  16 Stromeingang A0028915  15 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)

  • Seite 35: Kabeleinführungen

    Proline Promass Q 300 Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6…12 mm (0,24…0,47 in) • Gewinde für Kabeleinführung: – NPT ½" – G ½" – M20 • Gerätestecker für digitale Kommunikation: M12 Nur für bestimmte Geräteausführungen verfügbar →  26.
  • Seite 36 Proline Promass Q 300 Impuls-/Frequenz-/Schaltausgang Normales Installationskabel ausreichend. Doppelimpulsausgang Normales Installationskabel ausreichend. Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Verbindungskabel Messumformer - Abgesetztes Anzeige- und Bedienmodul DKX001 Standardkabel Ein Standardkabel ist als Verbindungskabel verwendbar.

  • Seite 37: Leistungsmerkmale

    Proline Promass Q 300 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Wasser mit +15…+45 °C (+59…+113 °F) bei 2…6 bar (29…87 psi) • Angaben laut Kalibrationsprotokoll • Angaben zur Messabweichung basieren auf akkreditierten Kalibrieranlagen, die auf ISO 17025 rückgeführt sind.

  • Seite 38: Grund-Wiederholbarkeit

    Proline Promass Q 300 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 200 000 20 000 10 000 4 000 2 000 550 000 55 000 27 500 11 000 5 500 1 100 US-Einheiten 1:10...

  • Seite 39: Einfluss Messstofftemperatur

    Proline Promass Q 300 Einfluss Messstofftempera- Massefluss und Volumenfluss v.E. = vom Endwert Bei einer Temperaturdifferenz zwischen der Temperatur beim Nullpunktabgleich und der Prozess- temperatur, beträgt die Messabweichung der Messaufnehmer typisch DN 25 (1"): ±0,0001 % v.E./°C (±0,00005 % v.E./°F) DN 50, 80, 100 (2", 3", 4"): ±0,00015 % v.E./°C (±0,000075 % v.E./°F)

  • Seite 40: Berechnungsgrundlagen

    Proline Promass Q 300 [% v.M./bar] [% v.M./psi] [mm] [in] –0,0005 –0,00003 –0,0005 –0,00003 v.M. = vom Messwert, v.E. = vom Endwert Berechnungsgrundlagen BaseAccu = Grundgenauigkeit in % v.M., BaseRepeat = Grund-Wiederholbarkeit in % v.M. MeasValue = Messwert; ZeroPoint = Nullpunktstabilität Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate...

  • Seite 41: Montageort

    Proline Promass Q 300 Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein- bauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung.

  • Seite 42: Ein- Und Auslaufstrecken

    Proline Promass Q 300 Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumfor- mer oben Ausnahme: →  18,  42 A0015589 Horizontale Einbaulage Messumfor- mer unten Ausnahme: →  18,  42 A0015590 Horizontale Einbaulage Messumfor- →  42 mer seitlich A0015592 Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken.
  • Seite 43 Proline Promass Q 300 RUPTURE DISK A0030346 Hinweisschild zur Berstscheibe Berstscheibe mit 1/2" NPT-Innengewinde und SW 1" Transportschutz Angaben zu den Abmessungen: Kapitel "Konstruktiver Aufbau" -> Zubehör Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen →...

  • Seite 44: Umgebung

    Außerhalb des Temperaturbereichs kann die Ablesbarkeit der Vor-Ort- Anzeige beeinträchtigt sein. ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube können Sie bei Endress+Hauser bestellen: →  83 Lagerungstemperatur –50…+80 °C (–58…+176 °F) Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD)

  • Seite 45: Innenreinigung

    Proline Promass Q 300 Innenreinigung • CIP-Reinigung • SIP-Reinigung Optionen • Öl und fettfreie Ausführung für mediumberührende Teile, ohne Abnahmeprüfzeugnis Bestellmerkmal "Dienstleistung", Option HA • Öl und fettfreie Ausführung für mediumberührende Teile, mit Abnahmeprüfzeugnis nach British Standard – BS IEC 60877:1999+ British Oxygen Cleaning – BOC Entfettungsvorgabe 00000-N- S-430-00-01 Bestellmerkmal "Dienstleistung", Option HB...

  • Seite 46: Messstoffdichte

    Proline Promass Q 300 Messstoffdichte 0…5 000 kg/m (0…312 lb/cf) Druck-Temperatur-Kurven Die folgenden Druck-Temperatur-Kurven beziehen sich auf alle drucktragenden Teile des Geräts und nicht nur auf den Prozessanschluss. Flansch in Anlehnung an EN 1092-1 (DIN 2501) [psi] [bar] 1400 PN 100...

  • Seite 47: Schutzbehälter

    Proline Promass Q 300 Flansch JIS B2220 [psi] [bar] 1200 -200 [°C] [°F] -320 A0029639-DE  21 Mit Flanschwerkstoff 1.4404 (F316/F316L) Schutzbehälter Das Gehäuse des Messaufnehmers ist mit Helium gefüllt und schützt die innenliegende Elektronik und Mechanik. Nachfolgende Nenndruck-Werte/Berstdrücke des Schutzbehälters gelten nur für Standardmessge- räte und/oder Messgeräte mit geschlossenen Spülanschlüssen (nicht geöffnet/wie ab Werk ausgelie-...

  • Seite 48: Berstscheibe

    Proline Promass Q 300 mit hohen Gasdrücken dringend empfohlen und insbesondere in Anwendungen, in denen der Pro- zessdruck höher ist als der Berstdruck des Schutzbehälters. Angaben zu den Abmessungen: Kapitel "Konstruktiver Aufbau" →  51 Berstscheibe Um die Sicherheit zu erhöhen, kann eine Geräteausführung mit Berstscheibe mit einem Auslöse- druck von …...

  • Seite 49: Beheizung

    Proline Promass Q 300 A0028853 Maximale Isolationsdicke Mindestabstand zur Isolation Der Mindestabstand a vom Messumformer zur Isolation beträgt 10 mm (0,39 in), so dass der Mes- sumformer komplett frei bleibt. 40(104) 60(140) [°C] [°F] A0029921 Isolationsdicke Mediumstemperatur Maximal empfohlene Isolationsdicke bei einer Umgebungstemperatur von T = 40 °C (104 °F)
  • Seite 50 • Nach dem Inverkehrbringen oder nach der Plombierung des Messgeräts ist eine Bedienung nur noch eingeschränkt möglich. • Für auf den OIML Zertifikaten basierende Nationale Zulassungen für Applikationen mit Flüs- sigkeiten ausser Wasser oder kryogene Flüssigkeiten sind ausführliche Bestellinformationen bei Ihrer lokalen Endress+Hauser Vertriebszentrale verfügbar. Endress+Hauser...

  • Seite 51: Konstruktiver Aufbau

    Proline Promass Q 300 Konstruktiver Aufbau Abmessungen in SI-Einhei- Kompaktausführung A0029786 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 15,2 331,5 548,5 28,0 43,3 68,9 1 060 Bei Ausführung ohne Vor-Ort-Anzeige: Werte - 30 mm Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Abhängig vom jeweiligen Prozessanschluss...
  • Seite 52 Proline Promass Q 300 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 43,5 68,9 1 059 Bei Ausführung ohne Vor-Ort-Anzeige: Werte - 16 mm Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Abhängig vom jeweiligen Prozessanschluss Bestellmerkmal "Gehäuse", Option L "Guss, rostfrei"...
  • Seite 53 Proline Promass Q 300 Flansch in Anlehnung an EN 1092-1 (DIN 2501): PN16 mit Nennweitenreduktion 1.4404 (F316/F316L) Reduktion Bestellmerkmal [mm] auf DN "Prozessan- [mm] [mm] [mm] [mm] [mm] [mm] [mm] schluss", Option 8 × ⌀18 107,1 8 × ⌀22 159,3 1 167 Oberflächenrauhigkeit (Flansch): EN 1092-1 Form B1 (DIN 2526 Form C), Ra 3,2…12,5 µm...
  • Seite 54 Proline Promass Q 300 Flansch in Anlehnung an EN 1092-1 (DIN 2501 / DIN 2512N): PN 100 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D4S Flansch mit Nut in Anlehnung an EN 1092-1 Form D (DIN 2512N): PN 100 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D8S...
  • Seite 55 Proline Promass Q 300 Flansch in Anlehnung an ASME B16.5: Class 300 mit Nennweitenreduktion 1.4404 (F316/F316L) Reduktion Bestellmerkmal [mm] auf DN "Prozessan- [mm] [mm] [mm] [mm] [mm] [mm] [mm] schluss", Option 168,3 8 × ⌀22,3 28,4 78,0 8 × ⌀22,3...
  • Seite 56 Proline Promass Q 300 Flansch JIS B2220: 40K 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option NGS [mm] [mm] [mm] [mm] [mm] [mm] [mm] 4 × Ø19 8 × Ø19 8 × Ø23 8 × ⌀25 1 168 Oberflächenrauhigkeit (Flansch): Ra 1,6…3,2 µm Flansch JIS B2220: 63K 1.4404 (F316/F316L)
  • Seite 57 [mm] [mm] [mm] [mm] [mm] [mm] [mm] 4 × ⌀9 – 3A-Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit Ra ≤ 0,8 µm: Bestellmerkmal "Messrohr Material", Option SB Informationen zur Einbaulänge erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale. Endress+Hauser...
  • Seite 58 34,80 – 3A-Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit Ra ≤ 0,8 µm: Bestellmerkmal "Messrohr Material", Option SB Der Anschluss entspricht den hygienischen Clamp-Abmessungen nach ASME BPE. Informationen zur Einbaulänge erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale. Endress+Hauser...
  • Seite 59 Proline Promass Q 300 Verschraubungen Gewindestutzen DIN 11851, DIN11864-1, SMS 1145 A0015628 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen DIN 11851, zu Rohr nach DIN11866 Reihe A 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FMW [mm] [in] [mm] [mm] Rd 52 × ¹⁄₆...
  • Seite 60 Proline Promass Q 300 Gewindestutzen SMS 1145 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option SCS [mm] [in] [mm] [mm] Rd 132 × ¹⁄₆ 97,6 1 128 3A-Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit Ra ≤ 0,8 µm: Bestellmerkmal "Messrohr Material", Option SB Zubehör...
  • Seite 61 Proline Promass Q 300 Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921  24 Maßeinheit mm (in) Externe WLAN-Antenne 93 (3.6) 68 (2.7) 161 (6.3) A0028923  25 Maßeinheit mm (in) Endress+Hauser...

  • Seite 62: Abmessungen In Us-Einheiten

    Proline Promass Q 300 Abmessungen in US-Einhei- Kompaktausführung A0029786 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 7,87 5,55 2,32 6,65 2,68 3,98 0,60 13,05 21,60 8,54 7,87 5,55 2,32...
  • Seite 63 Proline Promass Q 300 [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 7,87 5,55 2,32 6,65 2,68 3,98 1,71 14,88 35,51 20,63 7,87 5,55 2,32 6,65 2,68 3,98 2,71 15,91 41,70 25,79 Bei Ausführung ohne Vor-Ort-Anzeige: Werte - 0,63 in Je nach verwendeter Kabelverschraubung: Werte bis + 1,18 in Abhängig vom jeweiligen Prozessanschluss...
  • Seite 64 Proline Promass Q 300 Flansch in Anlehnung an ASME B16.5: Class 300 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option ABS [in] [in] [in] [in] [in] [in] [in] 4,92 3,50 4 × Ø0,75 0,69 1,05 17,32 6,50 5,00 8 × Ø0,75 0,88 2,07...
  • Seite 65 1,37 – 3A-Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit Ra ≤ 32 µin: Bestellmerkmal "Messrohr Material", Option SB Der Anschluss entspricht den hygienischen Clamp-Abmessungen nach ASME BPE. Informationen zur Einbaulänge erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale. Endress+Hauser...
  • Seite 66 Proline Promass Q 300 Verschraubungen Gewindestutzen SMS 1145 A0015628 Längentoleranz Maß L in inch: +0,06 / –0,08 Gewindestutzen SMS 1145 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option SCS [in] [in] [in] [in] Rd 40 × ¹⁄₆ 0,904 17,36 Rd 70 × ¹⁄₆...

  • Seite 67: Gewicht

    Proline Promass Q 300 [in] [in] [in] 1,26 9,45 2,09 17,80 3,15 14,96 4,17 22,99 Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921  27 Maßeinheit mm (in) Externe WLAN-Antenne 93 (3.6) 68 (2.7)

  • Seite 68: Werkstoffe

    Proline Promass Q 300 Gewicht [kg] [mm] Gewicht in US-Einheiten Gewicht [lbs] [in] Werkstoffe Messumformergehäuse Bestellmerkmal "Gehäuse": • Option A "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet • Option L "Guss, rostfrei": Guss, rostfreier Stahl, 1.4409 (CF3M) ähnlich zu 316L Fensterwerkstoff Bestellmerkmal "Gehäuse": •...
  • Seite 69 Proline Promass Q 300 Kabeleinführung/-verschraubung Werkstoff Adapter für Kabeleinführung mit Innengewinde NPT ½" Verschraubung Gerätestecker Stecker M12 × 1 • Buchse: Rostfreier Stahl, 1.4404 (316L) • Kontaktträger: Polyamid • Kontakte: Messing vergoldet Bestellmerkmal "Gehäuse", Option L "Guss, rostfrei" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsge- fährdeten Bereich geeignet.

  • Seite 70: Prozessanschlüsse

    Proline Promass Q 300 Prozessanschlüsse Festflanschanschlüsse: – EN 1092-1 (DIN 2501) Flansch – EN 1092-1 (DIN 2512N) Flansch – ASME B16.5 Flansch – JIS B2220 Flansch Zu den verschiedenen Werkstoffen der Prozessanschlüsse →  69 Oberflächenrauhigkeit Alle Angaben beziehen sich auf messstoffberührende Teile. Die folgenden Oberflächenrauhigkeiten sind bestellbar.
  • Seite 71 Proline Promass Q 300 A0026785  30 Bedienung mit Touch Control Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar • Zulässige Umgebungstemperatur für die Anzeige: –20…+60 °C (–4…+140 °F) Außerhalb des Temperaturbereichs kann die Ablesbarkeit der Anzeige beeinträchtigt sein.

  • Seite 72: Fernbedienung

    Proline Promass Q 300 Gehäusewerkstoff Der Gehäusewerkstoff des Anzeige- und Bedienmoduls DKX001 ist abhängig von der Auswahl des Werkstoffs des Messumformergehäuses. Messumformergehäuse Abgesetztes Anzeige- und Bedienmodul Bestellmerkmal "Gehäuse" Werkstoff Werkstoff Option A "Alu, beschichtet" AlSi10Mg, beschichtet AlSi10Mg, beschichtet Option L "Guss, rostfrei"...
  • Seite 73 Proline Promass Q 300 A0028746  33 Möglichkeiten der Fernbedienung via HART-Protokoll (passiv) Automatisierungssystem (z.B. SPS) Messumformerspeisegerät, z.B. RN221N (mit Kommunikationswiderstand) Anschluss für Commubox FXA195 und Field Communicator 475 Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B.
  • Seite 74 Proline Promass Q 300 Via PROFIBUS PA Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS PA verfügbar. A0028838  35 Möglichkeiten der Fernbedienung via PROFIBUS PA Netzwerk Automatisierungssystem Computer mit PROFIBUS-Netzwerkkarte PROFIBUS DP Netzwerk Segmentkoppler PROFIBUS DP/PA PROFIBUS PA Netzwerk T-Verteiler Messgerät...

  • Seite 75: Serviceschnittstelle

    Proline Promass Q 300 Serviceschnittstelle Via Serviceschnittstelle (CDI-RJ45) A0027563  37 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder...

  • Seite 76: Unterstützte Bedientools

    Proline Promass Q 300 Reichweite mit integrier- Max. 10 m (32 ft) ter Antenne Reichweite mit externer Max. 50 m (164 ft) Antenne Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools Unterstützte Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unter- schiedlichen Bediengeräten und via verschiedene Schnittstellen erfolgen.

  • Seite 77: Historom Datenmanagement

    Proline Promass Q 300 HistoROM Das Messgerät verfügt über ein HistoROM Datenmanagement. Das HistoROM Datenmanagement umfasst sowohl die Speicherung als auch das Importieren und Exportieren wichtiger Geräte- und Datenmanagement Prozessdaten. Dadurch können Betriebs- und Serviceeinsätze wesentlich sicherer und effizienter durchgeführt werden.

  • Seite 78: Zertifikate Und Zulassungen

    CE-Zeichen zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätserklärung aufge- führt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communica- tions and Media Authority (ACMA)".

  • Seite 79: Lebensmitteltauglichkeit

    Proline Promass Q 300 Ex tb Kategorie Zündschutzart II2D Ex tb IIIC T** °C Db Aktuell sind die folgenden Ex-Ausführungen lieferbar: IS (Ex i) und XP (Ex d) • Class I, III, III Division 1 Groups A-G • Class I, III, III Division 1 Groups C-G...

  • Seite 80: Zertifizierung Profibus

    Proline Promass Q 300 Zertifizierung PROFIBUS PROFIBUS Schnittstelle Das Messgerät ist von der PNO (PROFIBUS Nutzerorganisation e. V.) zertifiziert und registriert. Das Gerät erfüllt alle Anforderungen der folgenden Spezifikationen: • Zertifiziert gemäß PROFIBUS PA Profile 3.02 • Das Gerät kann auch mit zertifizierten Geräten anderer Hersteller betrieben werden (Interoperabi- lität)

  • Seite 81: Externe Normen Und Richtlinien

    • EN 301489 Elektromagnetische Verträglichkeit und Funkspektrumangelegenheiten (ERM). Bestellinformationen Ausführliche Bestellinformationen sind verfügbar: • Im Produktkonfigurator auf der Endress+Hauser Internetseite: www.endress.com -> "Corporate" klicken -> Wählen Sie Ihr Land -> "Products" klicken -> Produkt mit Hilfe der Filter und Suchmaske auswählen ->...

  • Seite 82: Diagnosefunktionalitäten

    • Ausgabe der Fluid-Konzentration mit Sondereinheiten (°Brix, °Baumé, °API, etc.) für Standardanwendungen. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 83: Gerätespezifisches Zubehör

    Heizmantel Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen. Bei Verwendung von Öl als Heizmedium ist mit Endress+Hauser Rück- sprache zu halten. Kommunikationsspezifisches Zubehör Beschreibung Zubehör...

  • Seite 84: Servicespezifisches Zubehör

    Für Einzelheiten: Betriebsanleitung BA01202S Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durch- flussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwindigkeit und Messgenauigkeiten.

  • Seite 85: Ergänzende Dokumentation

    Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2- D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Teil 1 von 2 Messaufnehmer Messgerät...

  • Seite 86: Geräteabhängige Zusatzdokumentation

    Proline Promass Q 300 Geräteabhängige Zusatzdo- Sicherheitshinweise kumentation Inhalt Dokumentationscode ATEX/IECEx Ex d/Ex de XA01405D ATEX/IECEx Ex ec XA01439D cCSAus XP XA01373D cCSAus Ex d/ Ex de XA01372D cCSAus Ex nA XA01507D INMETRO Ex d/Ex de XA01468D INMETRO Ex ec...

  • Seite 87: Eingetragene Marken

    Proline Promass Q 300 Eingetragene Marken HART ® Eingetragene Marke der FieldComm Group, Austin, Texas, USA PROFIBUS ® Eingetragene Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, Deutschland FOUNDATION Fieldbus Angemeldete Marke der FieldComm Group, Austin, Texas, USA Modbus ® Eingetragene Marke der SCHNEIDER AUTOMATION, INC.
