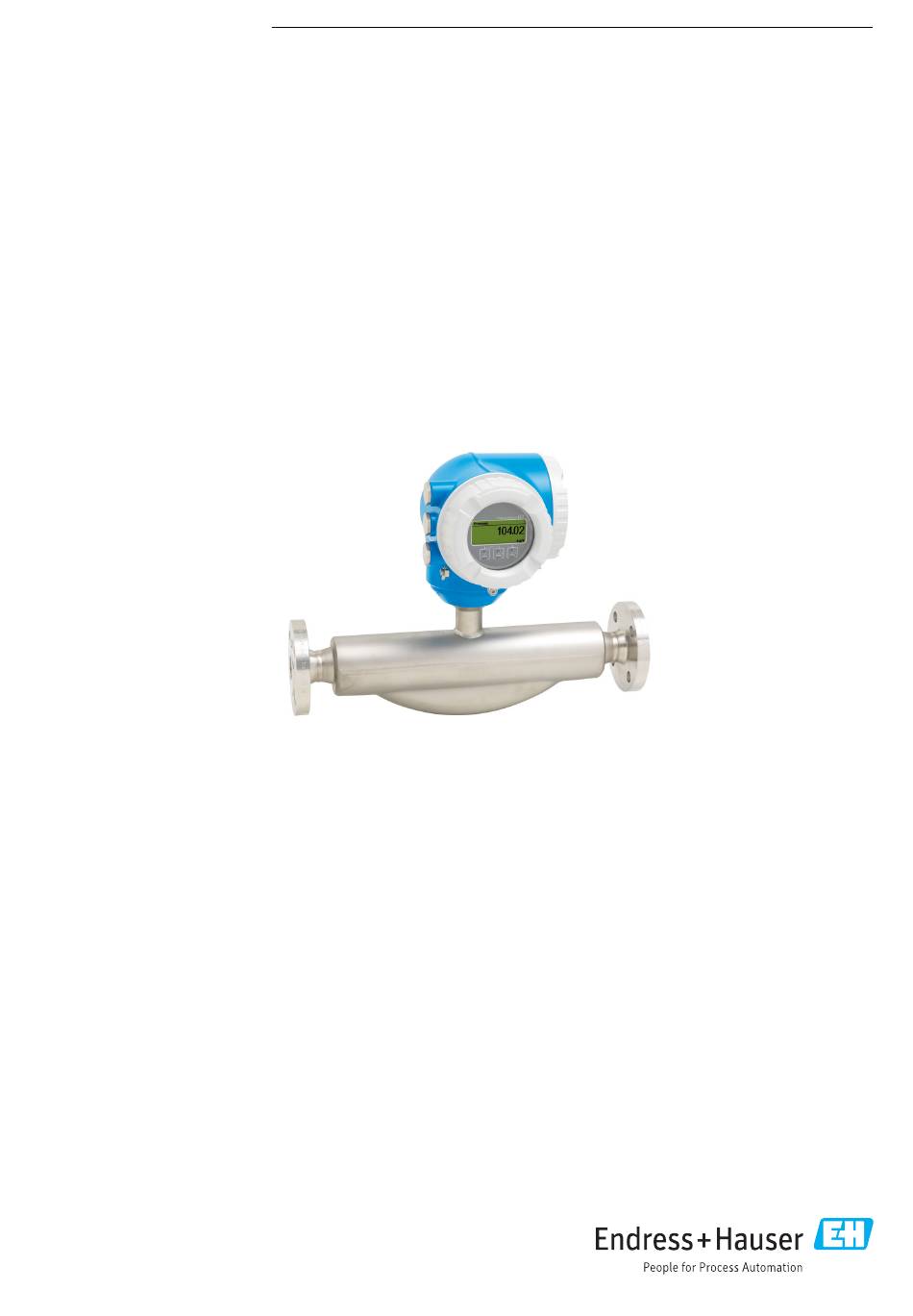

Endress+Hauser Proline Promass F 300 Technische Information

Endress+Hauser Proline Promass F 300 Technische Information

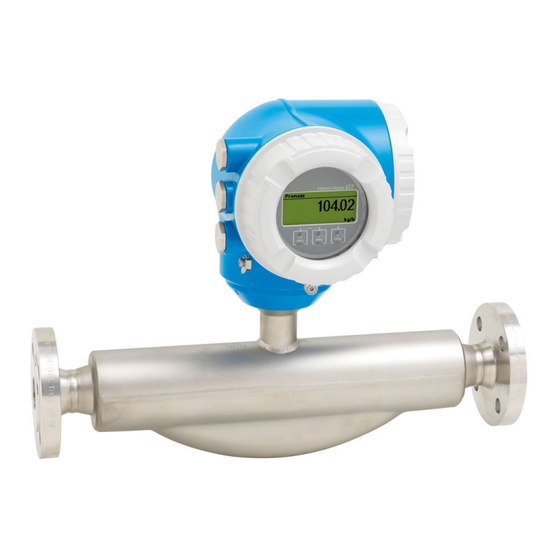

Coriolis-durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Promass F 300:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TI01221D/06/DE/03.17
71351801
Das Messgerät mit höchster Genauigkeit, Robustheit und kompaktem,
zugangsoptimiertem Messumformer
Anwendungsbereich
• Messprinzip arbeitet unabhängig von physikalischen Mess-
stoffeigenschaften wie Viskosität und Dichte
• Höchste Messleistung für Flüssigkeiten und Gase bei
schwankenden, anspruchsvollen Prozessbedingungen
Geräteeigenschaften
• Massefluss: Messabweichung ±0,05 % (PremiumCal)
• Messstofftemperatur bis –196...+350 °C (–320...+662 °F)
• Nennweite: DN 8...250 (³⁄₈...10")
• Kompaktes Zweikammergehäuse mit bis zu 3 Ein-/Ausgän-
gen
• Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff
• Abgesetzte Anzeige erhältlich
Products
Technische Information
Proline Promass F 300
Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Höchste Prozesssicherheit – immun gegen schwankende
und raue Umgebungsbedingungen
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
• Voller Zugriff auf Prozess- und Diagnoseinformationen –
zahlreiche, frei kombinierbare I/Os und Feldbusse
• Reduzierte Komplexität und Varianz – frei konfigurierbare
I/O-Funktionalität
• Verifikation ohne Ausbau – Heartbeat Technology
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promass F 300

Inhaltszusammenfassung für Endress+Hauser Proline Promass F 300

  • Seite 1 Products Solutions Services TI01221D/06/DE/03.17 71351801 Technische Information Proline Promass F 300 Coriolis-Durchflussmessgerät Das Messgerät mit höchster Genauigkeit, Robustheit und kompaktem, zugangsoptimiertem Messumformer Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Höchste Prozesssicherheit – immun gegen schwankende stoffeigenschaften wie Viskosität und Dichte und raue Umgebungsbedingungen •...

  • Seite 2: Inhaltsverzeichnis

    Proline Promass F 300 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Klimaklasse ....... . 45 Schutzart .
  • Seite 3 Proline Promass F 300 Anwendungspakete ..... . . 102 Diagnosefunktionalitäten ..... . 102 Heartbeat Technology .

  • Seite 4: Hinweise Zum Dokument

    Proline Promass F 300 Hinweise zum Dokument Verwendete Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Schutzleiteranschluss Eine Klemme, die geerdet werden muss, bevor andere Anschlüsse hergestellt werden dürfen.

  • Seite 5: Arbeitsweise Und Systemaufbau

    Proline Promass F 300 Symbole in Grafiken Symbol Bedeutung 1, 2, 3,... Positionsnummern … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.

  • Seite 6: Dichtemessung

    Proline Promass F 300 Dichtemessung Das Messrohr wird immer in seiner Resonanzfrequenz angeregt. Sobald sich die Masse und damit die Dichte des schwingenden Systems (Messrohr und Messstoff) ändert, regelt sich die Erregerfrequenz automatisch wieder nach. Die Resonanzfrequenz ist somit eine Funktion der Messstoffdichte. Auf- grund dieser Abhängigkeit lässt sich mit Hilfe des Mikroprozessors ein Dichtesignal gewinnen.

  • Seite 7: Messeinrichtung

    Proline Promass F 300 Messeinrichtung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Messumformer Promass 300 Gehäuseausführungen und Werkstoffe: • Messumformergehäuse – Alu, beschichtet: Aluminium, AlSi10Mg, beschichtet – Guss, rostfrei: Guss, rostfreier Stahl, 1.4409 (CF3M) ähnlich zu 316L •...

  • Seite 8: Sicherheit

    Proline Promass F 300 Sicherheit IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen verse- hentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementieren.
  • Seite 9 Proline Promass F 300 Zugriff via Webserver Mit dem integrierten Webserver kann das Gerät über einen Webbrowser bedient und konfiguriert werden. Die Verbindung erfolgt via Serviceschnittstelle (CDI-RJ45) oder WLAN-Schnittstelle. Der Webserver ist im Auslieferungszustand aktiviert. Über den Parameter Webserver Funktionali- tät kann der Webserver bei Bedarf (z.B.

  • Seite 10: Eingang

    Proline Promass F 300 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereiche für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈ 0…2 000 0…73,50 ½...

  • Seite 11: Messdynamik

    Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
  • Seite 12 Proline Promass F 300 Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv) Strombereich • 4…20 mA (aktiv) • 0/4…20 mA (passiv) Auflösung 1 µA Spannungsabfall Typisch: 0,6…2 V bei 3,6…22 mA (passiv) Maximale Eingangsspan- ≤ 30 V (passiv) nung Leerlaufspannung ≤ 28,8 V (aktiv) Mögliche Eingangsgrößen...

  • Seite 13: Ausgang

    Proline Promass F 300 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1…3 kann jeweils nur eine Option ausgewählt werden. Die Tabelle ist vertikal (↓) zu lesen.

  • Seite 14: Ausgangssignal

    Proline Promass F 300 Ausgangssignal Stromausgang HART Stromausgang 4…20 mA HART Strombereich Wahlweise einstellbar: 4…20 mA (aktiv/passiv) Leerlaufspannung DC 28,8 V (aktiv) Maximale Eingangsspan- DC 30 V (passiv) nung Bürde 250…700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0,07…999 s Zuordenbare Messgrößen •...
  • Seite 15 Proline Promass F 300 Maximale Eingangsspan- DC 30 V (passiv) nung Bürde 0…700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0,07…999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
  • Seite 16 Proline Promass F 300 Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl. Schaltausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv)

  • Seite 17: Ausfallsignal

    Proline Promass F 300 Relaisausgang Funktion Schaltausgang Ausführung Relaisausgang, galvanisch getrennt Schaltverhalten Wahlweise einstellbar: • NO (normaly open), Werkeinstellung • NC (normaly closed) Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen •...
  • Seite 18 Proline Promass F 300 Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes • Letzter gültiger Wert Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4…20 mA gemäß NAMUR-Empfehlung NE 43 • 4…20 mA gemäß US • Min. Wert: 3,59 mA •...

  • Seite 19: Ex-Anschlusswerte

    Proline Promass F 300 Schnittstelle/Protokoll • Via digitale Kommunikation: – HART-Protokoll – FOUNDATION Fieldbus – PROFIBUS PA – Modbus RS485 • Via Serviceschnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Weitere Informationen zur Fernbedienung →  92 Webserver Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen...

  • Seite 20: Schleichmengenunterdrückung

    Proline Promass F 300 Bestellmerkmal Ausgangstyp Sicherheitstechnische Werte "Ausgang; Eingang 2"; Ausgang; Eingang 2 Ausgang; Eingang 3 "Ausgang; Eingang 3" 24 (+) 25 (–) 22 (+) 23 (–) Option I Stromeingang 4…20 mA = 30 V = 250 V Option J...

  • Seite 21: Protokollspezifische Daten

    Proline Promass F 300 Protokollspezifische Daten HART Hersteller-ID 0x11 Gerätetypkennung 0x3B HART-Protokoll Revision Gerätebeschreibungsdateien Informationen und Dateien unter: (DTM, DD) www.endress.com Bürde HART Min. 250 Ω Dynamische Variablen Auslesen der Dynamischen Variablen: HART Kommando 3 Die Messgrößen können den dynamischen Variablen frei zugeordnet werden.
  • Seite 22 Proline Promass F 300 Ausgangswerte Analog Input 1…8 (vom Messgerät zum Automa- • Massefluss tisierungssystem) • Volumenfluss • Normvolumenfluss • Trägermessstoff Massefluss • Zielmessstoff Massefluss • Dichte • Normdichte • Konzentration • Temperatur • Trägerrohrtemperatur • Elektroniktemperatur • Stromeingang ...
  • Seite 23 Proline Promass F 300 Konfiguration der Gerätead- • DIP-Schalter auf dem I/O-Elektronikmodul resse • Vor-Ort-Anzeige • Via Bedientools (z.B. FieldCare) Kompatibilität zum Bei einem Geräteaustausch unterstützt das Messgerät Promass 300 grund- Vorgängermodell sätzlich die Kompatibilität der zyklischen Daten zu den Vorgängermodellen.
  • Seite 24 Parameter, deren Einstellung detaillierte Kennt- Keine Ausgabewerte Transducer Block nisse über die Funktionsweise des Geräts erfor- (TRDEXP) dern. Service Sensor Trans- Parameter, die nur durch den Endress+Hauser Keine Ausgabewerte ducer Block Service bedient werden können. (TRDSRVS) Total Inventory Coun- Parameter zur Konfiguration aller Summenzäh- Prozessgrößen (AI Channel)

  • Seite 25: Funktionsblöcke

    Proline Promass F 300 Funktionsblöcke Block Anzahl Ausführungszeiten Prozessgrößen (Channel) Blöcke Resource Block Dieser Block (erweiterte Funktionalität) bein- – (RB) haltet alle Daten, die das Gerät eindeutig iden- tifizieren; entspricht einem elektronischen Typenschild des Gerätes. Analog Input 6 ms Prozessgrößen (AI Channel) Block •...

  • Seite 26: Energieversorgung

    Proline Promass F 300 Modbus RS485 Protokoll Modbus Applications Protocol Specification V1.1 Antwortzeiten • Direkter Datenzugriff: Typisch 25…50 ms • Auto-Scan-Puffer (Datenbereich): Typisch 3…5 ms Gerätetyp Slave Slave-Adressbereich 1…247 Broadcast-Adressbereich Funktionscodes • 03: Read holding register • 04: Read input register •...

  • Seite 27: Verfügbare Gerätestecker

    Proline Promass F 300 PROFIBUS PA Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) 26 (B) 27 (A) 24 (+) 25 (–) 22 (+) 23 (–) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →  13.

  • Seite 28: Versorgungsspannung

    Proline Promass F 300 Versorgungsspannung Bestellmerkmal Klemmenspannung Frequenzbereich "Energieversorgung" Option D DC 24 V ±20% – Option E AC 100…240 V –15…+10% 50/60 Hz DC 24 V ±20% – Option I AC 100…240 V –15…+10% 50/60 Hz Leistungsaufnahme Messumformer Max. 10 W (Wirkleistung)

  • Seite 29: Anschlussbeispiele

    Proline Promass F 300 81 82 83 81 82 83 A0027518 Abgesetztes Anzeige- und Bedienmodul DKX001 Verbindungskabel Messgerät Anschlussbeispiele Stromausgang 4…20 mA HART 4...20 mA A0029055  2 Anschlussbeispiel für Stromausgang 4…20 mA HART (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen;...
  • Seite 30 Proline Promass F 300 HART-Eingang 4...20 mA A0028763  4 Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus" (passiv) Automatisierungssystem mit HART-Ausgang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten Analoges Anzeigeinstrument: Maximale Bürde beachten...
  • Seite 31 Proline Promass F 300 FOUNDATION Fieldbus A0028768  6 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter...
  • Seite 32 Proline Promass F 300 Stromausgang 4-20 mA 4...20 mA A0028758  8 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer 4...20 mA A0028759  9 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B.
  • Seite 33 Proline Promass F 300 Schaltausgang A0028760  11 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  15 Doppelimpulsausgang A0029280  12 Anschlussbeispiel für Doppelimpulsausgang (aktiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS) Messumformer: Eingangswerte beachten →  16...

  • Seite 34: Potenzialausgleich

    Proline Promass F 300 Relaisausgang A0028760  14 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  17 Stromeingang A0028915  15 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)

  • Seite 35: Kabeleinführungen

    Proline Promass F 300 Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6…12 mm (0,24…0,47 in) • Gewinde für Kabeleinführung: – NPT ½" – G ½" – M20 • Gerätestecker für digitale Kommunikation: M12 Nur für bestimmte Geräteausführungen verfügbar →  27.
  • Seite 36 Proline Promass F 300 Impuls-/Frequenz-/Schaltausgang Normales Installationskabel ausreichend. Doppelimpulsausgang Normales Installationskabel ausreichend. Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Verbindungskabel Messumformer - Abgesetztes Anzeige- und Bedienmodul DKX001 Standardkabel Ein Standardkabel ist als Verbindungskabel verwendbar.

  • Seite 37: Leistungsmerkmale

    Proline Promass F 300 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Wasser mit +15…+45 °C (+59…+113 °F) bei 2…6 bar (29…87 psi) • Angaben laut Kalibrationsprotokoll • Angaben zur Messabweichung basieren auf akkreditierten Kalibrieranlagen, die auf ISO 17025 rückgeführt sind.
  • Seite 38 Proline Promass F 300 Nullpunktstabilität [mm] [in] [kg/h] [lb/min] 0,330 14,0 0,514 32,0 1,17 88,0 3,23 Hochtemperaturausführung: Bestellmerkmal "Messrohr Material", Option TT, TU Nullpunktstabilität [mm] [in] [kg/h] [lb/min] 1,80 0,0661 7,00 0,2572 18,0 0,6610 Bei Geräten mit Tieftemperaturausführung, Bestellmerkmal "Messrohr Mat., Oberfläche mediumbe- rührt", Option LA ist folgendes zu beachen:...

  • Seite 39: Wiederholbarkeit

    Proline Promass F 300 1:10 1:20 1:50 1:100 1:500 [inch] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] 1½ 1 654 165,4 82,70 33,08 16,54 3,308 2 573 257,3 128,7 51,46 25,73 5,146 6 615 661,5 330,8 132,3 66,15 13,23 12 860...

  • Seite 40: Einfluss Messstofftemperatur

    Proline Promass F 300 Impuls-/Frequenzausgang Temperaturkoeffizient Kein zusätzlicher Effekt. In Genauigkeit enthalten. Einfluss Messstofftempera- Massefluss und Volumenfluss v.E. = vom Endwert Bei einer Temperaturdifferenz zwischen der Temperatur beim Nullpunktabgleich und der Prozess- temperatur, beträgt die Messabweichung der Messaufnehmer typisch ±0,0002 % v.E./°C (±0,0001 % v.

  • Seite 41: Berechnungsgrundlagen

    Proline Promass F 300 [% v.M./bar] [% v.M./psi] [mm] [in] –0,007 –0,0005 –0,009 –0,0006 –0,009 –0,0006 Berechnungsgrundlagen v.M. = vom Messwert, v.E. = vom Endwert BaseAccu = Grundgenauigkeit in % v.M., BaseRepeat = Grund-Wiederholbarkeit in % v.M. MeasValue = Messwert; ZeroPoint = Nullpunktstabilität Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate...

  • Seite 42: Montageort

    Proline Promass F 300 Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein- bauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung.

  • Seite 43: Einbaulage

    Proline Promass F 300 Ø Blende, Rohrverengung [mm] [in] [mm] [in] 3,54 5,91 Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Einbaulage Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung). Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumfor-...
  • Seite 44 Proline Promass F 300 Die vorhandenen Anschlussstutzen sind nicht für eine Spül- oder Drucküberwachungsfunktion vor- gesehen, sondern sind Einbauort der Berstscheibe. Um im Falle eines Berstscheibenbruchs austretendes Medium abzuführen, kann am Innengewinde der Berstscheibe eine Ablasseinrichtung eingeschraubt werden. DN 8 ( ")...150 (6") DN 250 (10")

  • Seite 45: Umgebung

    ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Abhängigkeit Umgebungstemperatur zu Messstofftemperatur Eine Wetterschutzhaube können Sie bei Endress+Hauser bestellen: →  103 Lagerungstemperatur –50…+80 °C (–58…+176 °F) Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD) Schutzart •...

  • Seite 46: Prozess

    Proline Promass F 300 Prozess Messstofftemperaturbereich Standardausführung –50…+150 °C (–58…+302 °F) Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HA, SA, SB, SC Erweiterte Temperaturausführung –50…+240 °C (–58…+464 °F) Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option SD, SE, SF, TH Hochtemperaturausführung –50…+350 °C (–58…+662 °F) Für Nennweiten DN 25 (1"), DN 50...

  • Seite 47: Messstoffdichte

    Proline Promass F 300 Messstoffdichte 0…5 000 kg/m (0…312 lb/cf) Druck-Temperatur-Kurven Die folgenden Druck-Temperatur-Kurven beziehen sich auf alle drucktragenden Teile des Geräts und nicht nur auf den Prozessanschluss. • Druck-Temperatur-Kurven mit Temperaturbereich +151…+240 °C (+304…+464 °F) aus- schließlich für Messgeräte in erweiterter Temperaturausführung.
  • Seite 48 Proline Promass F 300 [psi] [bar] Class 600 1400 1300 1200 Class 300 Class 150 [°C] [°F] A0028780-DE  21 Mit Flanschwerkstoff Alloy C22 Flansch JIS B2220 [psi] [bar] 1200 [°C] -200 [°F] -320 A0032851-DE  22 Mit Flanschwerkstoff 1.4404 (F316/F316L), Alloy C22...
  • Seite 49 Proline Promass F 300 Losflansch in Anlehnung an EN 1092-1 (DIN 2501) [psi] [bar] PN 40 [°C] [°F] A0028784-DE  24 Mit Flanschwerkstoff 1.4301 (F304); mediumsberührende Teile Alloy C22 Losflansch in Anlehnung an ASME B16.5 [psi] [bar] 1400 Class 600...
  • Seite 50 Proline Promass F 300 Gewindestutzen DIN 11851 [psi] [bar] DN 8…40 ≥ DN 50 [°C] [°F] A0028794-DE  27 Mit Anschlusswerkstoff 1.4404 (316/316L) DIN 11851 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis +140 °C (+284 °F) vor. Bei der Auswahl von Dichtungen und Gegenstücken berücksichtigen, weil diese Komponenten Druck- und Temperaturbereich einschränken können.

  • Seite 51: Schutzbehälter

    Proline Promass F 300 Gewindestutzen SMS 1145 [psi] [bar] [°C] [°F] A0028800-DE  30 Mit Anschlusswerkstoff 1.4404 (316/316L) SMS 1145 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis 16 bar (232 psi) vor. Bei der Auswahl von Dichtungen und Gegenstücken berücksichtigen, weil diese Komponenten Druck- und Temperaturbereich einschränken können.

  • Seite 52: Berstscheibe

    Proline Promass F 300 Nachfolgende Nenndruck-Werte/Berstdrücke des Schutzbehälters gelten nur für Standardmessge- räte und/oder Messgeräte mit geschlossenen Spülanschlüssen (nicht geöffnet/wie ab Werk ausgelie- fert). Ist ein Messgerät mit Spülanschlüssen (Bestellmerkmal "Sensoroption", Option CH "Spülanschluss") an das Spülsystem angeschlossen, dann hängt der maximale Nenndruck vom Spülsystem selbst oder vom Messgerät ab, je nachdem, welche Komponente die niedrigere Nenndruckklassifizierung hat.

  • Seite 53: Durchflussgrenze

    Proline Promass F 300 Durchflussgrenze Die geeignete Nennweite wird ermittelt, indem zwischen dem Durchfluss und dem zulässigen Druck- abfall optimiert wird. Zur Übersicht der Messbereich-Endwerte: Kapitel "Messbereich" →  10 • Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts •...

  • Seite 54: Maximal Empfohlene Isolationsdicke

    Proline Promass F 300 Der Mindestabstand a vom Messumformer zur Isolation beträgt 10 mm (0,39 in), so dass der Mes- sumformer komplett frei bleibt. Maximal empfohlene Isolationsdicke 40(104) 60(140) [°C] [°F] A0028904  32 Maximal empfohlene Isolationsdicke (t) in Abhängigkeit von Mediumstemperatur (T) und Umgebungs-...

  • Seite 55: Beheizung

    Beheizungsmöglichkeiten • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar. →  103 HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Umformergehäuses nicht höher ist als 80 °C (176 °F).
  • Seite 56 • Nach dem Inverkehrbringen oder nach der Plombierung des Messgeräts ist eine Bedienung nur noch eingeschränkt möglich. • Für auf den OIML Zertifikaten basierende Nationale Zulassungen für Applikationen mit Flüs- sigkeiten ausser Wasser, kryogene Flüssigkeiten oder Gase sind ausführliche Bestellinforma- tionen bei Ihrer lokalen Endress+Hauser Vertriebszentrale verfügbar. Endress+Hauser...

  • Seite 57: Konstruktiver Aufbau

    Proline Promass F 300 Konstruktiver Aufbau Abmessungen in SI-Einhei- Kompaktausführung A0029786 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" 3) 4) 3) 4) [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 5,35 259,5 334,5 8,30 259,5 334,5 12,0...
  • Seite 58 Proline Promass F 300 3) 4) [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 51,2 342,5 596,5 68,9 363,5 741,5 102,3 407,5 955,5 Bei Version ohne Vor-Ort-Anzeige: Werte - 38 mm Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Verwendung einer Halsrohrverlängerung für den erweiterten Temperaturbereich, Bestellmerkmal...
  • Seite 59 Proline Promass F 300 2) 3) [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 68,9 363,5 741,5 102,3 407,5 955,5 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Verwendung einer Halsrohrverlängerung für den erweiterten Temperaturbereich, Bestellmerkmal "Sensoroption", Option CG und Bestellmerkmal "Messrohr Material", Option SD, SE, SF, TH, LA: Werte +70...
  • Seite 60 Proline Promass F 300 Flanschanschlüsse Festflansch EN 1092-1, ASME B16.5, JIS B2220 A0015621 Längentoleranz Maß L in mm: • DN ≤ 100: +1,5 / –2,0 • DN ≥ 125: +3,5 Flansch in Anlehnung an EN 1092-1 (DIN 2501): PN16 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D1S Alloy C22: Bestellmerkmal "Prozessanschluss", Option D1C...
  • Seite 61 Proline Promass F 300 Flansch in Anlehnung an EN 1092-1 (DIN 2501): PN 40 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D2S Alloy C22: Bestellmerkmal "Prozessanschluss", Option D2C Flansch mit Nut in Anlehnung an EN 1092-1 Form D (DIN 2512N): PN 40 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D6S...
  • Seite 62 Proline Promass F 300 Flansch in Anlehnung an EN 1092-1 (DIN 2501): PN 63 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D3S Alloy C22: Bestellmerkmal "Prozessanschluss", Option D3C Flansch mit Nut in Anlehnung an EN 1092-1 Form D (DIN 2512N): PN 63 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D7S...
  • Seite 63 Proline Promass F 300 Flansch in Anlehnung an ASME B16.5: Class 150 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option AAS Alloy C22: Bestellmerkmal "Prozessanschluss", Option AAC [mm] [mm] [mm] [mm] [mm] [mm] [mm] 12 × ⌀25,4 30,2 254,5 1 836 Oberflächenrauhigkeit (Flansch): Ra 3,2…6,3 µm DN 8 standardmässig mit DN 15 Flanschen...
  • Seite 64 Proline Promass F 300 Flansch in Anlehnung an ASME B16.5: Class 300 mit Nennweitenreduktion 1.4404 (F316/F316L) Reduktion Bestellmerkmal [mm] auf DN "Prozessan- [mm] [mm] [mm] [mm] [mm] [mm] [mm] schluss", Option 269,9 12 × ⌀22,3 36,5 154,2 1 187 330,2 12 ×...
  • Seite 65 Proline Promass F 300 Flansch JIS B2220: 20K 1.4404 (F316/F316L ): Bestellmerkmal "Prozessanschluss", Option NES Alloy C22: Bestellmerkmal "Prozessanschluss", Option NEC [mm] [mm] [mm] [mm] [mm] [mm] [mm] 8 × ⌀19 8 × ⌀23 8 × ⌀23 1 128 12 × ⌀25 1 368 12 ×...
  • Seite 66 Proline Promass F 300 Festflansch DIN 11864-2 A0015627  35 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch DIN11864-2 Form A, zu Rohr nach DIN11866 Reihe A, Bundflansch 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option KCS...
  • Seite 67 Proline Promass F 300 Losflansch EN 1092-1, ASME B16.5, JIS B2220 A0022221 Längentoleranz Maß L in mm: +1,5 / –2,0 Losflansch in Anlehnung an EN 1092-1 Form D: PN 40 1.4301 (F304), mediumsberührende Teile Alloy C22 Bestellmerkmal "Prozessanschluss", Option DAC...
  • Seite 68 Proline Promass F 300 Losflansch in Anlehnung an ASME B16.5: Class 300 1.4301 (F304), mediumsberührende Teile Alloy C22 Bestellmerkmal "Prozessanschluss", Option AEC diff [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 66,7 4 × ⌀ 15,7 16,5 35,1 15,7 66,7 4 ×...
  • Seite 69 Proline Promass F 300 Klemmverbindungen Tri-Clamp A0015625 Längentoleranz Maß L in mm: +1,5 / –2,0 Tri-Clamp (½"), zu Rohr nach DIN 11866 Reihe C 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FDW Clamp [mm] [in] [mm] [mm] [mm] ½ 25,0 ½ 25,0 3-A Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit...
  • Seite 70 Proline Promass F 300 Gewindeverschraubungen Gewindestutzen DIN 11851, DIN11864-1, SMS 1145 A0015628 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen DIN 11851, zu Rohr nach DIN11866 Reihe A 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FMW [mm] [in] [mm] [mm] Rd 34 × ¹⁄₈...
  • Seite 71 Proline Promass F 300 Gewindestutzen SMS 1145 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option SCS [mm] [in] [mm] [mm] Rd 40 × ¹⁄₆ 22,6 Rd 40 × ¹⁄₆ 22,6 Rd 40 × ¹⁄₆ 22,6 Rd 60 × ¹⁄₆ 35,6 Rd 70 × ¹⁄₆...
  • Seite 72 Proline Promass F 300 Gewindestutzen ISO 2853 A0015623 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen ISO 2853, zu Rohr nach ISO 2037 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option JSF [mm] [mm] [mm] [mm] 37,13 22,6 37,13 22,6 37,13 22,6...
  • Seite 73 Proline Promass F 300 A0015624 Längentoleranz Maß L in mm: +1,5 / –2,0 8-VCO-4 (½") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CVS [mm] [in] [mm] [mm] SW 1 10,2 12-VCO-4 (¾") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CWS [mm] [in] [mm] [mm] SW 1½...
  • Seite 74 Proline Promass F 300 Zubehör Spülanschlüsse/Druckbehälterüberwachung/Berstscheibe DN 8 ( ")...150 (6") DN 250 (10") ⁄ 45° 35 (1.38) ca. 75 (approx. 2.95) SW 1" A0028914  36 Anschlussstutzen für Spülanschlüsse/Druckbehälterüberwachung: Bestellmerkmal "Sensor Optionen", Option CH "Spülanschluss" Anschlussstutzen mit Berstscheibe: Bestellmerkmal "Sensoroption", Option CA "Berstscheibe"...
  • Seite 75 Proline Promass F 300 Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921  37 Maßeinheit mm (in) Externe WLAN-Antenne 93 (3.6) 68 (2.7) 161 (6.3) A0028923  38 Maßeinheit mm (in) Endress+Hauser...

  • Seite 76: Abmessungen In Us-Einheiten

    Proline Promass F 300 Abmessungen in US-Einhei- Kompaktausführung A0029786 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" 3) 4) 3) 4) [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 7,87 5,55 2,32 6,65 2,68 3,98 0,211 10,22...
  • Seite 77 Proline Promass F 300 3) 4) [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 8,54 6,26 2,28 3,35 4,06 2,71 14,31 29,19 14,88 8,54 6,26 2,28 3,35 4,06 4,03 16,04 37,62 21,57 Bei Version ohne Vor-Ort-Anzeige: Werte - 1,49 in Je nach verwendeter Kabelverschraubung: Werte bis + 1,18 in Bei Verwendung einer Halsrohrverlängerung für den erweiterten Temperaturbereich, Bestellmerkmal...
  • Seite 78 Proline Promass F 300 2) 3) [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 6,22 2,48 7,32 3,35 3,98 2,71 14,31 29,19 14,88 6,22 2,48 7,32 3,35 3,98 4,03 16,04 37,62 21,57 Je nach verwendeter Kabelverschraubung: Werte bis + 1,18 in Bei Verwendung einer Halsrohrverlängerung für den erweiterten Temperaturbereich, Bestellmerkmal...
  • Seite 79 Proline Promass F 300 Flanschanschlüsse Festflansch ASME B16.5 A0015621 Längentoleranz Maß L in inch: • DN ≤ 4": +0,06 / –0,08 • DN ≥ 5": +0,14 Flansch in Anlehnung an ASME B16.5: Class 150 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option AAS Alloy C22: Bestellmerkmal "Prozessanschluss", Option AAC...
  • Seite 80 Proline Promass F 300 Flansch in Anlehnung an ASME B16.5: Class 300 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option ABS Alloy C22: Bestellmerkmal "Prozessanschluss", Option ABC [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 3,74 2,63 4 × ⌀0,62 0,56 0,62 14,57 ½...
  • Seite 81 Proline Promass F 300 Losflansch ASME B16.5 A0022221 Längentoleranz Maß L in inch: +0,06 / –0,08 Losflansch in Anlehnung an ASME B16.5: Class 150 1.4301 (F304), mediumsberührende Teile Alloy C22 Bestellmerkmal "Prozessanschluss", Option ADC diff [in] [in] [in] [in] [in]...
  • Seite 82 Proline Promass F 300 Losflansch in Anlehnung an ASME B16.5, Class 600 1.4301 (F304), mediumsberührende Teile Alloy C22 Bestellmerkmal "Prozessanschluss", Option AFC diff [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 3,74 2,63 4 × ⌀ 0,62 0,67...
  • Seite 83 Proline Promass F 300 Klemmverbindungen Tri-Clamp A0015625 Längentoleranz Maß L in inch: +0,06 / –0,08 Tri-Clamp (½"), DIN 11866 Reihe C 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FDW Clamp [in] [in] [in] [in] [in] ³⁄₈ ½ 0,98 0,37 14,4 ½ ½...
  • Seite 84 Proline Promass F 300 Gewindeverschraubungen Gewindestutzen SMS 1145 A0015628 Längentoleranz Maß L in inch: +0,06 / –0,08 Gewindestutzen SMS 1145 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option SCS [in] [in] [in] [in] ³⁄₈ Rd 40 × ¹⁄₆ 0,904 14,68 ½ Rd 40 × ¹⁄₆...
  • Seite 85 Proline Promass F 300 A0015624 Längentoleranz Maß L in inch: +0,06 / –0,08 8-VCO-4 (½") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CVS [in] [in] [in] [in] ³⁄₈ SW 1 0,40 9,92 12-VCO-4 (¾") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CWS [in] [in]...

  • Seite 86: Gewicht

    Proline Promass F 300 [in] [in] [in] [in] ³⁄₈ ½ NPT 2,44 8,50 ½ ½ NPT 2,44 8,66 ½ NPT 2,44 10,24 1½ ½ NPT 2,64 12,20 ½ NPT 3,11 17,78 ½ NPT 3,98 22,0 ½ NPT 4,72 27,0 ½ NPT...

  • Seite 87: Werkstoffe

    Proline Promass F 300 Gewicht in SI-Einheiten DN [mm] Gewicht [kg] Gewicht in US-Einheiten DN [in] Gewicht [lbs] ½ 1½ Werkstoffe Messumformergehäuse Bestellmerkmal "Gehäuse": • Option A "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet • Option L "Guss, rostfrei": Guss, rostfreier Stahl, 1.4409 (CF3M) ähnlich zu 316L Fensterwerkstoff Bestellmerkmal "Gehäuse":...
  • Seite 88 Proline Promass F 300 Kabeleinführungen/-verschraubungen A0028352  41 Mögliche Kabeleinführungen/-verschraubungen Kabeleinführung mit Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Verschraubung Gerätestecker Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsge- fährdeten Bereich geeignet.
  • Seite 89 Proline Promass F 300 Messaufnehmergehäuse • Säuren- und laugenbeständige Außenoberfläche • DN 08 ... DN 150: Rostfreier Stahl, 1.4301 (304) Optional: Bestellmerkmal "Sensoroption", Option CC: Rostfreier Stahl, 1.4404 (316L) • DN 250: – Bestellmerkmal "Messrohr Material", Option SA, SD, LA (Rostfreier Stahl, 1.4404 (316L)): Rostfreier Stahl, 1.4301 (304)

  • Seite 90: Prozessanschlüsse

    Proline Promass F 300 Prozessanschlüsse • Festflanschanschlüsse: – EN 1092-1 (DIN 2501) Flansch – EN 1092-1 (DIN 2512N) Flansch – Namur-Einbaulängen gemäß NE 132 – ASME B16.5 Flansch – JIS B2220 Flansch – DIN 11864-2 Form A Flansch, DIN11866 Reihe A, Bundflansch •...

  • Seite 91: Vor-Ort-Bedienung

    Proline Promass F 300 Vor-Ort-Bedienung Via Anzeigemodul Es stehen zwei Anzeigemodule zur Verfügung: • Bestellmerkmal "Anzeige; Bedienung", Option F "4-zeilige, beleuchtete, grafische Anzeige; Touch Control" • Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilige, beleuchtete, grafische Anzeige; Touch Control + WLAN" Informationen zur WLAN-Schnittstelle →  95 A0026785 ...

  • Seite 92: Fernbedienung

    Proline Promass F 300 Anzeige- und Bedienelemente Die Anzeige- und Bedienelemente entsprechen dem des Anzeigemoduls . • Bei Verwendung des abgesetzten Anzeige- und Bedienmoduls DKX001 wird das Messgerät immer mit einem Blinddeckel ausgeliefert. Eine Anzeige oder Bedienung am Messumformer ist in dem Fall nicht vorhanden.
  • Seite 93 Proline Promass F 300 A0028746  45 Möglichkeiten der Fernbedienung via HART-Protokoll (passiv) Automatisierungssystem (z.B. SPS) Messumformerspeisegerät, z.B. RN221N (mit Kommunikationswiderstand) Anschluss für Commubox FXA195 und Field Communicator 475 Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B.
  • Seite 94 Proline Promass F 300 Via PROFIBUS PA Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS PA verfügbar. A0028838  47 Möglichkeiten der Fernbedienung via PROFIBUS PA Netzwerk Automatisierungssystem Computer mit PROFIBUS-Netzwerkkarte PROFIBUS DP Netzwerk Segmentkoppler PROFIBUS DP/PA PROFIBUS PA Netzwerk T-Verteiler Messgerät...

  • Seite 95: Serviceschnittstelle

    Proline Promass F 300 Serviceschnittstelle Via Serviceschnittstelle (CDI-RJ45) A0027563  49 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder...

  • Seite 96: Unterstützte Bedientools

    Proline Promass F 300 Art Antenne • Intern • Extern (optional)  Jeweils nur 1 Antenne aktiv! Werkstoffe • Externe Antenne: Kunststoff ASA (acrylic ester-styrene-acrylonitrile) und Messing vernickelt • Adapter: Rostfreier Stahl und Kupfer Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden.

  • Seite 97: Historom Datenmanagement

    Proline Promass F 300 – Export des Verifikationsprotokolls Heartbeat (PDF-Datei, nur mit dem Anwendungspaket "Heart- beat Verification" verfügbar) – Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware – Download Treiber für Systemintegration HistoROM Das Messgerät verfügt über ein HistoROM Datenmanagement. Das HistoROM Datenmanagement umfasst sowohl die Speicherung als auch das Importieren und Exportieren wichtiger Geräte- und...

  • Seite 98: Zertifikate Und Zulassungen

    CE-Zeichen zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätserklärung aufge- führt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communica- tions and Media Authority (ACMA)".

  • Seite 99: Lebensmitteltauglichkeit

    Proline Promass F 300 Ex tb Kategorie Zündschutzart II2D Ex tb IIIC T** °C Db Aktuell sind die folgenden Ex-Ausführungen lieferbar: IS (Ex i) und XP (Ex d) • Class I, III, III Division 1 Groups A-G • Class I, III, III Division 1 Groups C-G...

  • Seite 100: Zertifizierung Profibus

    • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte mit dieser Kennzeichnung (mit PED) sind geeignet für folgende Messstoffarten: –...

  • Seite 101: Externe Normen Und Richtlinien

    Proline Promass F 300 Option Prüfnorm Komponente ISO 23277 AL2x (PT) ASME ASME NORSOK Messrohr Prozessanschluss ISO 10675-1 AL1 (RT, DR) B31.3 VIII Div.1 M-601 Appx. 4+8 VT, PT VT, RT VT, PT VT, DR PT = Eindringprüfung , RT = Durchstrahlprüfung, VT = Sichtprüfung, DR = Digitale Röntgenprüfung...

  • Seite 102: Bestellinformationen

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.

  • Seite 103: Heartbeat Technology

    • Ausgabe der Fluid-Konzentration mit Sondereinheiten (°Brix, °Baumé, °API, etc.) für Standardanwendungen. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 104: Kommunikationsspezifisches Zubehör

    Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen. Bei Verwendung von Öl als Heizmedium ist mit Endress+Hauser Rück- sprache zu halten. Heizmäntel können nicht mit Messaufnehmern kombiniert werden, die eine Berst- scheibe enthalten.

  • Seite 105: Servicespezifisches Zubehör

    Für Einzelheiten: Betriebsanleitung BA01202S Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durch- flussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwindigkeit und Messgenauigkeiten.

  • Seite 106: Ergänzende Dokumentation

    Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2- D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
  • Seite 107 Proline Promass F 300 Inhalt Dokumentationscode cCSAus Ex d/ Ex de XA01372D cCSAus Ex nA XA01507D INMETRO Ex d/Ex de XA01468D INMETRO Ex ec XA01470D NEPSI Ex d/Ex de XA01469D NEPSI Ex nA XA01471D Abgesetztes Anzeige- und Bedienmodul DKX001 Inhalt...

  • Seite 108: Eingetragene Marken

    Eingetragene Marke der SCHNEIDER AUTOMATION, INC. TRI-CLAMP ® Eingetragene Marke der Firma Ladish & Co., Inc., Kenosha, USA Applicator ® , FieldCare ® , DeviceCare ® , Field Xpert , HistoROM ® , Heartbeat Technology Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe www.addresses.endress.com...
