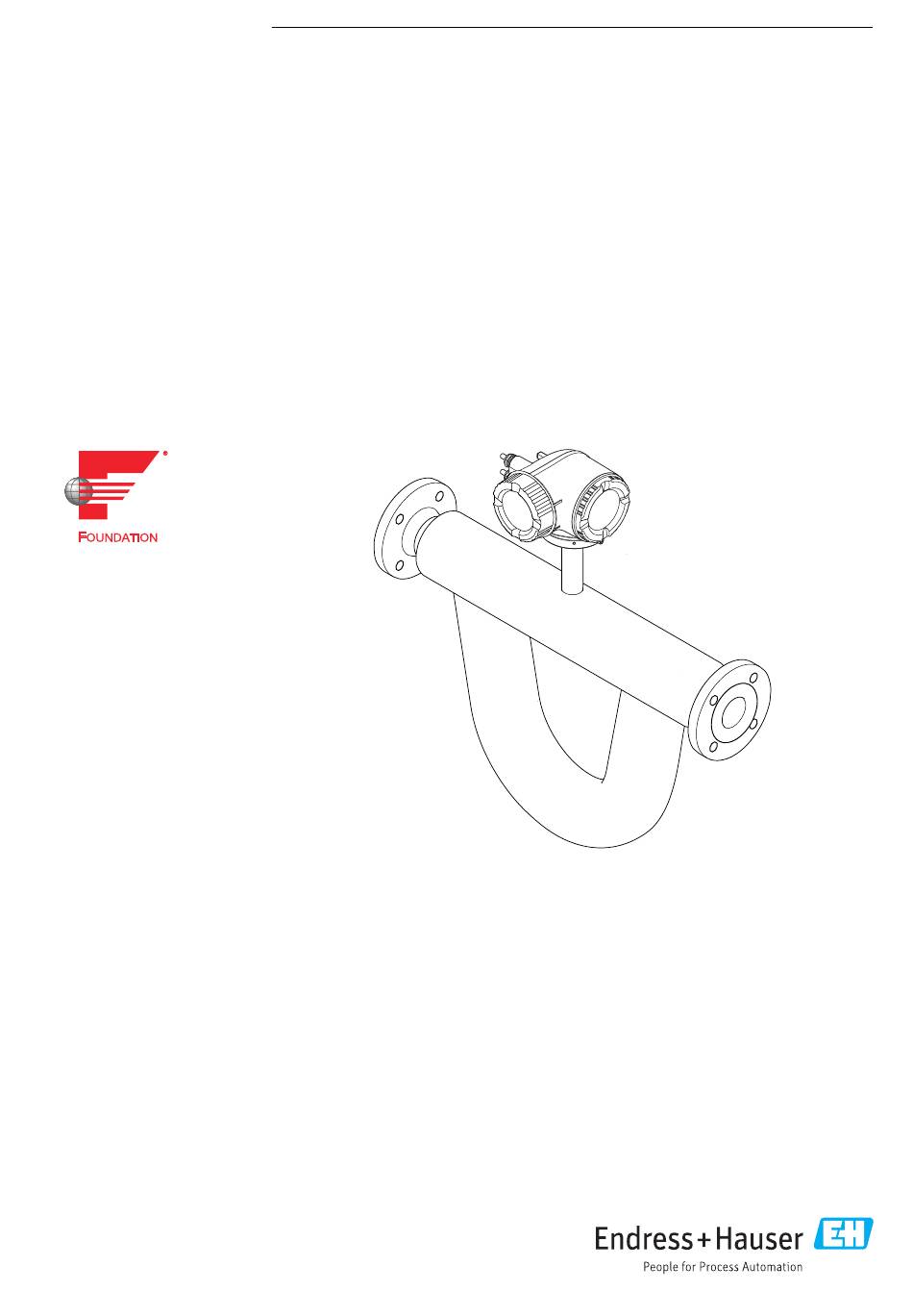

Seite 1 Products Solutions Services BA01523D/06/DE/02.21 71497456 2021-01-01 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promass Q 300 Coriolis-Durchflussmessgerät FOUNDATION Fieldbus...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Proline Promass Q 300 FOUNDATION Fieldbus Inhaltsverzeichnis Inhaltsverzeichnis 6.1.2 Anforderungen aus Umgebung und Hinweise zum Dokument ... . 6 Prozess ..... . . 22 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promass Q 300 FOUNDATION Fieldbus Zugriff auf Bedienmenü via Webbrowser ..55 10.6.8 Parameter zur Administration des 8.4.1 Funktionsumfang ....55 Geräts nutzen .
Seite 5 13.2 Mess- und Prüfmittel ....169 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 170 14.1 Allgemeine Hinweise .
Seite 6: Hinweise Zum Dokument
Hinweise zum Dokument Proline Promass Q 300 FOUNDATION Fieldbus Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7: Werkzeugsymbole
Proline Promass Q 300 FOUNDATION Fieldbus Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8: Dokumentation
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Detaillierte Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
Seite 9: Sicherheitshinweise
Proline Promass Q 300 FOUNDATION Fieldbus Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10: Restrisiken
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11: It-Sicherheit
Proline Promass Q 300 FOUNDATION Fieldbus Sicherheitshinweise IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie-...
Seite 12: Infrastruktur Modus
Sicherheitshinweise Proline Promass Q 300 FOUNDATION Fieldbus Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifi- schen Freigabecode geschützt werden (→  114). Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen).
Seite 13: Produktbeschreibung
Proline Promass Q 300 FOUNDATION Fieldbus Produktbeschreibung Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...
Seite 14: Warenannahme Und Produktidenti
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  15. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung:...
Seite 15: Eine Übersicht Zum Umfang Der Zugehörigen Technischen Dokumentation Bieten
• Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild...
Seite 16: Messaufnehmer-Typenschild
Warenannahme und Produktidentifizierung Proline Promass Q 300 FOUNDATION Fieldbus 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  3 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  16 Nennweite des Messaufnehmers;...
Seite 17: Symbole Auf Messgerät
Proline Promass Q 300 FOUNDATION Fieldbus Warenannahme und Produktidentifizierung 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
Seite 18: Lagerung Und Transport
Lagerung und Transport Proline Promass Q 300 FOUNDATION Fieldbus Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 19: Messgeräte Mit Hebeösen
Proline Promass Q 300 FOUNDATION Fieldbus Lagerung und Transport 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 20: Montage
Montage Proline Promass Q 300 FOUNDATION Fieldbus Montage Montagebedingungen 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
Seite 21: Einbaulage
Proline Promass Q 300 FOUNDATION Fieldbus Montage Ø Blende, Rohrverengung [mm] [in] [mm] [in] 0,55 1,10 1,97 2,60 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung). Einbaulage...
Seite 22: Anforderungen Aus Umgebung Und Prozess
Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  191 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden →  172. Vibrationen Anlagenvibrationen haben keinen Einfluss auf die Funktionstüchtigkeit des Messsystems. 6.1.3...
Seite 23 Proline Promass Q 300 FOUNDATION Fieldbus Montage WARNUNG Gefährdung durch austretende Messstoffe! Unter Druck austretende Messstoffe können zu Verletzungen oder Sachschaden führen. ‣ Vorkehrungen treffen, um Personengefährdung und Schaden beim Auslösen der Berst- scheibe auszuschließen. ‣ Angaben auf dem Berstscheibenaufkleber beachten.
Seite 24: Deckelsicherung
Montage Proline Promass Q 300 FOUNDATION Fieldbus Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  6 Maßeinheit mm (in) Deckelsicherung HINWEIS Bestellmerkmal "Gehäuse", Option L "Guss, rostfrei": Die Deckel des Messumformer- gehäuses sind mit einer Deckelbohrung für eine Deckelsicherung vorbereitet.
Seite 25: Messgerät Montieren
Proline Promass Q 300 FOUNDATION Fieldbus Montage Nickwinkel Rollwinkel 0° α +/-180° 0° β +/-180° A0032309 A0032310 Der mögliche einstellbare Nickwinkel ist der blaue Bereich Der mögliche einstellbare Rollwinkel ist der blaue des Winkel α. Bereich des Winkel β. Messgerät montieren 6.2.1...
Seite 26: Messumformergehäuse Drehen
Montage Proline Promass Q 300 FOUNDATION Fieldbus 6.2.4 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes- sumformergehäuse gedreht werden. – – 3 mm 4 mm A0029993 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen.
Seite 27: Montagekontrolle
Proline Promass Q 300 FOUNDATION Fieldbus Montage Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur →  191  • Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven") • Umgebungstemperatur • Messbereich Wurde die richtige Einbaulage für den Messaufnehmer gewählt ? •...
Seite 28: Elektrischer Anschluss
Elektrischer Anschluss Proline Promass Q 300 FOUNDATION Fieldbus Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden.
Seite 29 Proline Promass Q 300 FOUNDATION Fieldbus Elektrischer Anschluss Impuls-/Frequenz-/Schaltausgang Normales Installationskabel ausreichend. Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
Seite 30 Elektrischer Anschluss Proline Promass Q 300 FOUNDATION Fieldbus Maximal 24 µH/Ω für Zone 1, Class I, Division 1 Kabellänge Maximal 300 m (1 000 ft), siehe nachfolgende Tabelle Max. Kabellänge bei Einsatz im Nicht Ex-Bereich, Querschnitt Ex-Zone 2, Class I, Division 2...
Seite 31: Klemmenbelegung
Proline Promass Q 300 FOUNDATION Fieldbus Elektrischer Anschluss 7.1.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...
Seite 32: Messgerät Vorbereiten
Elektrischer Anschluss Proline Promass Q 300 FOUNDATION Fieldbus ten Betrieb bei vorhandenen EMV-Störungen sind entsprechende Maßnahmen der Ein- gangsbeschaltung. Diese Maßnahmen wurden bei diesem Gerät berücksichtigt. Damit ist ein Betrieb bei Störgrößen gemäß NAMUR NE21 sichergestellt. 1. Bei der Installation nationale Installationsvorschriften und Richtlinien beachten.
Seite 33: Messgerät Anschließen
Proline Promass Q 300 FOUNDATION Fieldbus Elektrischer Anschluss 2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird: Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen. 3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird: Anforderungen an Anschlusskabel beachten →  28. Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
Seite 34 Elektrischer Anschluss Proline Promass Q 300 FOUNDATION Fieldbus N ic N ic te r te r e rg ö ff e rg ö ff iz e iz e te n te n ri r ri r s io s io te r ö...
Seite 35: Kabel Entfernen
Proline Promass Q 300 FOUNDATION Fieldbus Elektrischer Anschluss Kabel entfernen 3 (0.12) A0029598  8 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken.
Seite 36: Anschluss Abgesetztes Anzeige- Und Bedienmodul Dkx001
Elektrischer Anschluss Proline Promass Q 300 FOUNDATION Fieldbus 7.2.2 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  172. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäu- seausführungen verfügbar, Bestellmerkmal "Gehäuse": •...
Seite 37: Spezielle Anschlusshinweise
Proline Promass Q 300 FOUNDATION Fieldbus Elektrischer Anschluss Spezielle Anschlusshinweise 7.4.1 Anschlussbeispiele FOUNDATION Fieldbus A0028768  9 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten T-Verteiler Messgerät...
Seite 38 Elektrischer Anschluss Proline Promass Q 300 FOUNDATION Fieldbus 4...20 mA A0028759  11 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  12 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
Seite 39: Relaisausgang
Proline Promass Q 300 FOUNDATION Fieldbus Elektrischer Anschluss Relaisausgang A0028760  14 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  181 Stromeingang A0028915  15 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)
Seite 40: Schutzart Sicherstellen
Elektrischer Anschluss Proline Promass Q 300 FOUNDATION Fieldbus Schutzart sicherstellen Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo- sure. Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen: 1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
Seite 41: Bedienungsmöglichkeiten
Proline Promass Q 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät...
Seite 42: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienungsmöglichkeiten Proline Promass Q 300 FOUNDATION Fieldbus Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  206 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü...
Seite 43: Bedienphilosophie
Proline Promass Q 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Im eichpflichtigen Verkehr ist nach dem Inverkehrbringen bzw. nach der Plombierung des Messgerätes eine Bedienung nur noch eingeschränkt möglich.
Seite 44: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienungsmöglichkeiten Proline Promass Q 300 FOUNDATION Fieldbus Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- erfordern: cken des Geräts aufgebaut:...
Seite 45: Anzeigebereich
Proline Promass Q 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: • Statussignale →  132 • F: Ausfall • C: Funktionskontrolle • S: Außerhalb der Spezifikation • M: Wartungsbedarf • Diagnoseverhalten →  133 •...
Seite 46: Navigieransicht
Bedienungsmöglichkeiten Proline Promass Q 300 FOUNDATION Fieldbus 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  50...
Seite 47: Verriegelung
Proline Promass Q 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...
Seite 48: Editieransicht
Bedienungsmöglichkeiten Proline Promass Q 300 FOUNDATION Fieldbus 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  18 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 49: Eingabemasken
Proline Promass Q 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht ohne eine Änderungen zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...
Seite 50: Bedienelemente
Bedienungsmöglichkeiten Proline Promass Q 300 FOUNDATION Fieldbus 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
Seite 51 Proline Promass Q 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.
Seite 52: Navigieren Und Aus Liste Wählen
Bedienungsmöglichkeiten Proline Promass Q 300 FOUNDATION Fieldbus 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 53: Hilfetext Aufrufen
Proline Promass Q 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.
Seite 54: Anwenderrollen Und Ihre Zugriffsrechte
Bedienungsmöglichkeiten Proline Promass Q 300 FOUNDATION Fieldbus Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  48, zur Erläuterung der Bedienelemente →  50 8.3.10...
Seite 55: Tastenverriegelung Ein- Und Ausschalten
Proline Promass Q 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  100) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 56: Voraussetzungen
Bedienungsmöglichkeiten Proline Promass Q 300 FOUNDATION Fieldbus 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard-Ethernet-Kabel mit RJ45-Ste- Verbindung über Wireless LAN. cker.
Seite 57: Verbindungsaufbau
Proline Promass Q 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät Serviceschnittstelle CDI-RJ45 Messgerät Das Messgerät verfügt über eine RJ45-Schnittstelle. Webserver Webserver muss aktiviert sein; Werkseinstellung: An  Zum Aktivieren des Webservers →  61 Messgerät: Via WLAN-Schnittstelle Gerät WLAN-Schnittstelle Messgerät...
Seite 58 Bedienungsmöglichkeiten Proline Promass Q 300 FOUNDATION Fieldbus Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen. ‣ Darauf achten, dass die WLAN-Verbindung während der Parametrierung des Messge- räts nicht getrennt wird.
Seite 59: Einloggen
Proline Promass Q 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  111) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →  129 8.4.4...
Seite 60: Bedienoberfläche
Bedienungsmöglichkeiten Proline Promass Q 300 FOUNDATION Fieldbus 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  135 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät...
Seite 61: Arbeitsbereich
Proline Promass Q 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6...
Seite 62: Zugriff Auf Bedienmenü Via Bedientool
Bedienungsmöglichkeiten Proline Promass Q 300 FOUNDATION Fieldbus Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 8.5.1 Bedientool anschließen Via FOUNDATION Fieldbus Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit FOUNDATION Field- bus verfügbar.
Seite 63 Proline Promass Q 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten A0027563  22 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" Standard-Ethernet-Verbindungskabel mit RJ45-Stecker Serviceschnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver...
Seite 64: Field Xpert Sfx350, Sfx370
Bedienungsmöglichkeiten Proline Promass Q 300 FOUNDATION Fieldbus Reichweite • Interne Antenne: Typischerweise 10 m (32 ft) • Externe Antenne: Typischerweise 50 m (164 ft) Werkstoffe (Externe Antenne) • Antenne: Kunststoff ASA (acrylic ester-styrene-acrylonitrile) und Mes- sing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt •...
Seite 65: Fieldcare
8.5.3 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 66: Devicecare
DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 67: Field Communicator 475
Proline Promass Q 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben →  68 8.5.6 Field Communicator 475 Funktionsumfang Industrie-Handbediengerät von Emerson Process Management für die Fernparametrie- rung und Messwertabfrage via FOUNDATION Fieldbus H1-Protokoll. Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben →  68...
Seite 68: Systemintegration
Systemintegration Proline Promass Q 300 FOUNDATION Fieldbus Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 02.2017 Hersteller-ID 0x452B48 (hex) Hersteller-ID Diagnose →...
Seite 69: Beschreibung Der Module
Proline Promass Q 300 FOUNDATION Fieldbus Systemintegration Anzeigetext (xxxx… = Seriennummer) Basisindex Beschreibung RESOURCE_ xxxxxxxxxxx Resource block SETUP_ xxxxxxxxxxx Tranducer block “Setup“ TRDDISP_ xxxxxxxxxxx Tranducer block “Display“ TRDHROM_ xxxxxxxxxxx 1000 Tranducer block “HistoROM“ TRDDIAG_ xxxxxxxxxxx 1200 Tranducer block “Diagnostic“ EXPERT_CONFIG_xxxxxxxxxxx 1400 Tranducer block “Expert configuration“...
Seite 70 Systemintegration Proline Promass Q 300 FOUNDATION Fieldbus CHANNEL Messgröße Schwingungsfrequenz Frequenzschwankung Trägerrohrtemperatur Trägermessstoff Massefluss Zielmessstoff Massefluss Schwingungsdämpfung Elektroniktemperatur Schwankung Schwingungsdämpfung Erregerstrom HBSI Stromeingang 1 Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Modul MAO (Multiple Analog Output) Channel Bezeichnung Channel_0 Aufbau...
Seite 71 Proline Promass Q 300 FOUNDATION Fieldbus Systemintegration CHANNEL Gerätefunktion Zustand Leerrohrüberwachung 0 = aus, 1 = aktiv Status Verifikation Gesamtergebnis Verifikation Verifikation: • 16 = Fehlgeschlagen • 32 = Bestanden • 64 = Nicht durchgeführt Status Verifikation Verifikation: • 1 = Nicht durchgeführt •...
Seite 72: Ausführungszeiten
Systemintegration Proline Promass Q 300 FOUNDATION Fieldbus Wert Gerätefunktion Zustand Wert 7 Nullpunktabgleich 0 = aus, 1 = ein Wert 8 Nicht belegt – Nur verfügbar mit Anwendungspaket Heartbeat Verification 9.2.3 Ausführungszeiten Funktionsblock Ausführungszeit (ms) Analog Input Funktionsblock (AI) Digital Input Funktionsblock (DI)
Seite 73: Methoden
Proline Promass Q 300 FOUNDATION Fieldbus Systemintegration 9.2.4 Methoden Methode Block Navigation Beschreibung Set to "AUTO" mode Resource block Via Menü: Diese Methode versetzt den Resource Block Experte → Kommunikation → Resource block sowie alle Transducer Blöcke in den AUTO →...
Seite 74: Inbetriebnahme
Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  27 • Checkliste "Anschlusskontrolle" →  40 10.2 Messgerät einschalten ‣...
Seite 75: Messgerät Konfigurieren
Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme 10.5 Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50...
Seite 76: Messstellenbezeichnung Festlegen
Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus ‣ Anzeige →  95 ‣ Schleichmengenunterdrückung →  97 ‣ →  98 Überwachung teilgefülltes Rohr ‣ Erweitertes Setup →  99 10.5.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenbezeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden.
Seite 77 Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme Volumenflusseinheit →  77 Volumeneinheit →  77 →  77 Normvolumenfluss-Einheit Normvolumeneinheit →  77 Dichteeinheit →  77 Normdichteeinheit →  77 →  78 Temperatureinheit Druckeinheit →  78 Parameterübersicht mit Kurzbeschreibung...
Seite 78 Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus Parameter Beschreibung Auswahl Werkseinstellung Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: • Parameter Elektroniktemperatur (6053) • Parameter Maximaler Wert (6051) • Parameter Minimaler Wert (6052) •...
Seite 79: Messstoff Auswählen Und Einstellen
Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme 10.5.3 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoff wählen ‣ Messstoffwahl Messstoff wählen →...
Seite 80 Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Referenz-Schallgeschwindigkeit In Parameter Gasart wählen Schallgeschwindigkeit vom Gas 1 … 99 999,9999 m/ – ist die Option Andere ausge- bei 0 °C (32 °F) eingeben. wählt. Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen...
Seite 81: Analog Inputs Konfigurieren
Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme 10.5.4 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1 … n. Von dort gelangt man zu den Parametern des jeweiligen Ana- log Inputs.
Seite 82: I/O-Konfiguration Anzeigen
Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus 10.5.5 I/O-Konfiguration anzeigen Das Untermenü I/O-Konfiguration führt den Anwender durch alle Parameter, in denen die Konfiguration der I/O-Module angezeigt wird. Navigation Menü "Setup" → I/O-Konfiguration ‣ I/O-Konfiguration I/O-Modul 1 … n Klemmennummern →  82 I/O-Modul 1 …...
Seite 83: Statuseingang Konfigurieren
Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme Signalmodus →  83 0/4 mA-Wert →  83 →  83 20 mA-Wert Strombereich →  83 Fehlerverhalten →  83 Fehlerwert →  83 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / ...
Seite 84: Stromausgang Konfigurieren
Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus Klemmennummer →  84 Aktiver Pegel →  84 →  84 Klemmennummer Ansprechzeit Statuseingang →  84 Klemmennummer →  84 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Klemmennummer Zeigt die vom Statuseingangsmodul belegten Klemmennum- •...
Seite 85 Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme Fehlerverhalten →  86 Fehlerstrom →  86 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern.
Seite 86 Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Fester Stromwert In Parameter Strombereich Bestimmt den festen Aus- 0 … 22,5 mA 22,5 mA (→  85) ist die Option Fes- ganggsstrom. ter Stromwert ausgewählt. Dämpfung Ausgang...
Seite 87: Impuls-/Frequenz-/Schaltausgang Konfigurieren
Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme 10.5.9 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 …...
Seite 88 Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls – oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 89 Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme Zuordnung Frequenzausgang →  89 Anfangsfrequenz →  90 →  90 Endfrequenz Messwert für Anfangsfrequenz →  90 Messwert für Endfrequenz →  90 Fehlerverhalten →  90 →  90 Fehlerfrequenz Invertiertes Ausgangssignal →...
Seite 90 Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Anfangsfrequenz In Parameter Betriebsart Anfangsfrequenz eingeben. 0,0 … 10 000,0 Hz – (→  87) ist die Option Fre- quenz und in Parameter Zuordnung Frequenzausgang (→  89) ist eine Prozess- größe ausgewählt.
Seite 91 Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  91 Klemmennummer →  91 Signalmodus →  91 Funktion Schaltausgang →  92 Zuordnung Diagnoseverhalten →  92 →...
Seite 92 Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus – die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung •...
Seite 93: 10.5.10 Relaisausgang Konfigurieren
Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Einschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Ein- 0,0 … 100,0 s – die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...
Seite 94 Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Relaisausgang – Funktion für Relaisausgang • Geschlossen – wählen. • Offen • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Digitalausgang Klemmennummer – Zeigt die vom Relaisausgangs- •...
Seite 95: 10.5.11 Vor-Ort-Anzeige Konfigurieren
Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Einschaltverzögerung In Parameter Funktion Relais- Verzögerungszeit für das Ein- 0,0 … 100,0 s – ausgang ist die Option Grenz- schalten des Schaltausgangs wert ausgewählt. festlegen. Fehlerverhalten –...
Seite 96 Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
Seite 97: 10.5.12 Schleichmenge Konfigurieren
Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme 10.5.12 Schleichmenge konfigurieren Der Assistent Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung →  97 Zuordnung Prozessgröße Einschaltpunkt Schleichmengenunter- →...
Seite 98: Überwachung Der Rohrfüllung Konfigurieren
Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus 10.5.13 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
Seite 99: Erweiterte Einstellungen
Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language...
Seite 100: Parameter Zur Eingabe Des Freigabecodes Nutzen
Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus ‣ Anzeige →  104 ‣ WLAN-Einstellungen →  107 ‣ Konzentration ‣ Heartbeat Setup ‣ Datensicherung →  108 ‣ Administration →  109 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü...
Seite 101: Sensorabgleich Durchführen
Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Normvolumenfluss-Berechnung – Normdichte für Berechnung • Feste Normdichte – des Normvolumenflusses wäh- • Berechnete Norm- len. dichte • Normdichte nach API-Tabelle 53 • Eingelesene Norm- dichte •...
Seite 102: Summenzähler Konfigurieren
Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Einbaurichtung Vorzeichen der Messstoff-Fließrichtung an Pfeilrichtung auf • Durchfluss in Pfeilrichtung dem Aufnehmer anpassen. • Durchfluss gegen Pfeilrichtung Nickeinbauwinkel Einbauwinkel in Grad eingeben. –180 … 180 °...
Seite 103 Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme Betriebsart Summenzähler →  103 Fehlerverhalten →  103 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Aus – ler wählen. • Volumenfluss • Massefluss • Normvolumenfluss •...
Seite 104: Weitere Anzeigenkonfigurationen Durchführen
Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus 10.6.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  105 1.
Seite 105 Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
Seite 106 Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Wert 0%-Bargraph In Parameter 3. Anzeigewert 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: wurde eine Auswahl getroffen. Anzeige eingeben. Vorzeichen • 0 kg/h • 0 lb/min 3.
Seite 107: Wlan Konfigurieren
Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Trennzeichen Eine Vor-Ort-Anzeige ist vor- Trennzeichen für Dezimaldar- • . (Punkt) . (Punkt) handen. stellung von Zahlenwerten • , (Komma) wählen. Hintergrundbeleuchtung Eine der folgenden Bedingun- Hintergrundbeleuchtung der •...
Seite 108: Konfiguration Verwalten
Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Eingabe / Auswahl Werkseinstellung WLAN-Passphrase In Parameter Sicherheitstyp Netzwerkschlüssel eingeben 8…32-stellige Zei- Seriennummer des ist die Option WPA2-PSK aus- (8-32 Zeichen). chenfolge aus Zahlen, Messgeräts (z.B. gewählt. Buchstaben und Son- L100A802000) ...
Seite 109: Parameter Zur Administration Des
Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Zeitpunkt in Betrieb Tage (d), Stunden (h), Minuten (m) und ist. Sekunden (s) Letzte Datensicherung Zeigt die Betriebszeit, wann die letzte Datensicherung in das Tage (d), Stunden (h), Minuten (m) und integrierte HistoROM erfolgt ist.
Seite 110 Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus Navigation Menü "Setup" → Erweitertes Setup → Administration ‣ Administration ‣ Freigabecode definieren →  110 ‣ Freigabecode zurücksetzen →  110 →  111 Gerät zurücksetzen Parameter zum Definieren des Freigabecodes nutzen Navigation Menü...
Seite 111: Simulation
Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Zeitpunkt in Betrieb Tage (d), Stunden (h), Minuten (m) und ist. Sekunden (s) Freigabecode zurücksetzen Freigabecode auf Werkseinstellung zurücksetzen.
Seite 112 Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus Wert Stromausgang 1 … n →  113 Simulation Frequenzausgang 1 … n →  113 →  113 Wert Frequenzausgang 1 … n Simulation Impulsausgang 1 … n →  113 Wert Impulsausgang 1 … n →...
Seite 113 Proline Promass Q 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Simulation Stromausgang – Simulation des Stromausgangs ein- und • Aus ausschalten. • An Wert Stromausgang In Parameter Simulation Stromaus- Stromwert für Simulation eingeben. 3,59 … 22,5 mA gang 1 … n ist die Option An ausge- wählt.
Seite 114: Einstellungen Vor Unerlaubtem Zugriff Schützen
Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus 10.8 Einstellungen vor unerlaubtem Zugriff schützen Um die Parametrierung des Messgeräts gegen unbeabsichtigtes Ändern zu schützen, gibt es folgende Möglichkeiten des Schreibschutzes: • Zugriff auf Parameter via Freigabecode schützen →  114 • Zugriff auf Vor-Ort-Bedienung via Tastenverriegelung schützen →  55 •...
Seite 115: Schreibschutz Via Verriegelungsschalter
Werkseinstellung zurückzusetzen. Dafür muss ein Resetcode eingegeben werden. Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→  111) navigieren. 2. Resetcode eingeben.
Seite 116: Schreibschutz Via Blockbedienung
Inbetriebnahme Proline Promass Q 300 FOUNDATION Fieldbus A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  117. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...
Seite 117: Betrieb
Proline Promass Q 300 FOUNDATION Fieldbus Betrieb Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 118: Untermenü "Messgrößen
Betrieb Proline Promass Q 300 FOUNDATION Fieldbus 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen Massefluss →  118 Volumenfluss →  118 →...
Seite 119: Untermenü "Summenzähler
Proline Promass Q 300 FOUNDATION Fieldbus Betrieb Parameter Voraussetzung Beschreibung Anzeige Dichte – Zeigt aktuell gemessene Dichte. Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Dichteeinheit (→  77) Normdichte – Zeigt aktuell berechnete Normdichte Gleitkommazahl mit Vor- zeichen Abhängigkeit...
Seite 120: Untermenü "Eingangswerte
Betrieb Proline Promass Q 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Summenzählerwert 1 … n In Parameter Zuordnung Prozessgröße Zeigt aktuellen Zählerstand vom Sum- Gleitkommazahl mit Vor- (→  103) von Untermenü Summen- menzähler. zeichen zähler 1 … n ist eine Prozessgröße aus- gewählt.
Seite 121: Ausgangswerte
Proline Promass Q 300 FOUNDATION Fieldbus Betrieb Navigation Menü "Diagnose" → Messwerte → Eingangswerte → Statuseingang 1 … n ‣ Statuseingang 1 … n Wert Statuseingang →  121 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Wert Statuseingang Zeigt aktuellen Eingangssignalpegel.
Seite 122: Ausgangswerte Impuls-/Frequenz-/Schaltausgang
Betrieb Proline Promass Q 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Ausgangsstrom 1 Zeigt aktuell berechneten Stromwert vom Stromausgang. 3,59 … 22,5 mA Gemessener Strom Zeigt aktuell gemessenen Stromwert vom Stromausgang. 0 … 30 mA Ausgangswerte Impuls-/Frequenz-/Schaltausgang Das Untermenü Impuls-/Frequenz-/Schaltausgang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Impuls-/Frequenz-/Schaltausgang anzuzeigen.
Seite 123: Messgerät An Prozessbedingungen Anpassen
Proline Promass Q 300 FOUNDATION Fieldbus Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Schaltzustand Zeigt aktuellen Zustand des Relaisausgangs. • Offen • Geschlossen Schaltzyklen Zeigt Anzahl aller durchgeführten Schaltzyklen. Positive Ganzzahl Max. Anzahl Schaltzyklen Zeigt die maximale Anzahl gewährleisteter Schaltzyklen.
Seite 124: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen
Betrieb Proline Promass Q 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Steuerung Summenzähler 1 … n In Parameter Zuordnung Pro- Summenzählerwert steuern. • Totalisieren – zessgröße (→  103) von • Zurücksetzen + Untermenü Summenzähler Anhalten 1 …...
Seite 125: Messwerthistorie Anzeigen
Proline Promass Q 300 FOUNDATION Fieldbus Betrieb 11.7 Messwerthistorie anzeigen Im Gerät muss das Anwendungspaket Extended HistoROM freigeschaltet sein (Bestellop- tion), damit das Untermenü Messwertspeicherung erscheint. Dieses enthält alle Parame- ter für die Messwerthistorie. Die Messwerthistorie ist auch verfügbar über: •...
Seite 126 Betrieb Proline Promass Q 300 FOUNDATION Fieldbus Messwertspeicherungsstatus →  127 Gesamte Speicherdauer →  127 ‣ Anzeige 1. Kanal ‣ Anzeige 2. Kanal ‣ Anzeige 3. Kanal ‣ Anzeige 4. Kanal Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Zuordnung 1.
Seite 127 Proline Promass Q 300 FOUNDATION Fieldbus Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Zuordnung 4. Kanal Anwendungspaket Extended Histo- Prozessgröße zum Speicherkanal zuord- Auswahlliste siehe Parame- ROM ist verfügbar. nen. ter Zuordnung 1. Kanal (→  126)  In Parameter Software-Options- übersicht werden die aktuell...
Seite 128: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen →  33.
Seite 129 Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  170. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
Seite 130: Diagnoseinformation Via Leuchtdioden
Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus Fehler Mögliche Ursachen Behebung Webbrowser eingefroren und keine Datentransfer aktiv Warten, bis Datentransfer oder lau- Bedienung mehr möglich fende Aktion abgeschlossen ist. Verbindungsabbruch 1. Kabelverbindung und Span- nungsversorgung prüfen. 2. Webbrowser refreshen und gegebenenfalls neu starten.
Seite 131 Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Farbe Bedeutung Gerätestatus (Normalbe- Fehler trieb) Rot blinkend Warnung Gerätestatus (Beim Auf- Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo- starten) ader. Rot schnell blinkend Wenn > 30 Sekunden: Kompatibilitätsproblem beim Einlesen der Firmware.
Seite 132: Diagnoseinformation Auf Vor-Ort-Anzeige
Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 133: Diagnoseinformation
Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Seite 134: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
Seite 135: Behebungsmaßnahmen Aufrufen
Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  162 • Via Untermenü →  163 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Seite 136: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)
Seite 137: Diagnoseinformationen Anpassen
Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.
Seite 138: Konfiguration Der Diagnoseinformationen Nach Ff912 Freigeben
Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus Symbol Bedeutung Ausfall Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig. A0013956 Funktionskontrolle Das Gerät befindet sich im Service-Modus (z.B. während einer Simulation). A0013959 Außerhalb der Spezifikation Das Gerät wird betrieben: •...
Seite 139 Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Gewichtung Statussignal Zugehörigkeit Bereich der Diagnoseinformationen (Werkseinstellung) Hohe Funktionskontrolle (C) Sensor C000…199 Elektronik C200…399 Konfiguration C400…700 Prozess C800…999 Gewichtung Statussignal Zugehörigkeit Bereich der Diagnoseinformationen (Werkseinstellung) Geringe Außerhalb der Spezifikation Sensor S000…199 Elektronik S200…399...
Seite 140: Statussignal Für Einen Bereich Von Diagnoseinformationen Ändern
Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus Gewichtung Zugehörigkeit FAIL_ CHECK_ OFFSPEC_ MAINT_ Geringe Sensor Elektronik Konfiguration Prozess Geringe Sensor Elektronik Konfiguration Prozess Konfigurierbarer Bereich →  140 15…1 Reserviert (Fieldbus Foundation) Statussignal für einen Bereich von Diagnoseinformationen ändern Beispiel: Das Statussignal für die Diagnoseinformationen des Bereichs Elektronik mit der...
Seite 141: Übersicht Zu Diagnoseinformationen
Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 5. Auswahl mit Enter bestätigen.  Das Diagnoseereignis der ausgewählten Diagnoseinformation wird erfasst. 6. Im FieldCare Navigationsfenster: Experte → Kommunikation → Field diagnostics → Alarm broadcast enable 7. In einem der Auswahlfelder Conigurable Area Bits 1 bis Conigurable Area Bits 15 die gewünschte Diagnoseinformation auswählen.
Seite 142: Diagnose Zum Sensor
Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus 12.7.1 Diagnose zum Sensor Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 022 Temperatursensor defekt 1. Sensorelektronikmodul (ISEM) • Option Leerrohrüberwa- prüfen oder ersetzen chung Messgrößenstatus 2. Wenn vorhanden: Verbindungs- • Option Schleichmengen- kabel zwischen Sensor und Mess- unterdrückung...
Seite 143 Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 063 Erregerstrom fehlerhaft 1. Sensorelektronikmodul (ISEM) • Option Leerrohrüberwa- prüfen oder ersetzen chung Messgrößenstatus 2. Wenn vorhanden: Verbindungs- • Option Schleichmengen- kabel zwischen Sensor und Mess- unterdrückung...
Seite 144: Diagnose Zur Elektronik
Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 144 Messabweichung zu hoch 1. Sensor prüfen oder tauschen • Option Leerrohrüberwa- 2. Prozessbedingungen prüfen chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt-...
Seite 145 Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 252 Module inkompatibel 1. Elektronikmodule prüfen • Option Leerrohrüberwa- 2. Elektronikmodule tauschen chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt- Quality substatus Device failure ausgang •...
Seite 146 Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 272 Hauptelektronik-Fehler 1. Gerät neu starten • Option Leerrohrüberwa- 2. Service kontaktieren chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt- Quality substatus Device failure ausgang •...
Seite 147: Diagnose Und Störungsbehebung
Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 276 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten • Option Leerrohrüberwa- 2. I/O-Modul tauschen chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt-...
Seite 148 Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 332 Schreiben in integriert. HistoROM fehlg. Nutzerschnittstellenleiterplatte • Option Leerrohrüberwa- ersetzen chung Messgrößenstatus Ex d/XP: Messumformer ersetzen • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt-...
Seite 149 Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 374 Sensorelektronik (ISEM) fehlerhaft 1. Gerät neu starten • Option Leerrohrüberwa- 2. Prüfen, ob Fehler erneut auftritt chung Messgrößenstatus [ab Werk] 3. Sensorelektronikmodul (ISEM) • Option Schleichmengen- ersetzen unterdrückung...
Seite 150: Diagnose Zur Konfiguration
Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 387 Integriertes HistoROM fehlerhaft Service kontaktieren • Option Leerrohrüberwa- chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt- Quality substatus Device failure ausgang • Option Druck...
Seite 151 Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 410 Datenübertragung 1. Verbindung prüfen • Option Leerrohrüberwa- 2. Datenübertragung wiederholen chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt- Quality substatus Configuration error ausgang •...
Seite 152 Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 438 Datensatz 1. Datensatzdatei prüfen • Option Leerrohrüberwa- 2. Geräteparametrierung prüfen chung Messgrößenstatus 3. Up- und Download der neuen • Option Schleichmengen- Konf. unterdrückung Quality Uncertain •...
Seite 153 Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 444 Stromeingang 1 … n 1. Prozess prüfen – 2. Einstellung Stromeingang prüfen Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten [ab Werk] Warning Statussignal ist änderbar.
Seite 154 Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 485 Simulation Messgröße Simulation ausschalten • Option Leerrohrüberwa- chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt- Quality substatus Non specific ausgang • Option Druck...
Seite 155 Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 493 Simulation Impulsausgang 1 … n Simulation Impulsausgang ausschal- – Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten Warning Statussignal ist änderbar. Diagnoseinformation Behebungsmaßnahmen...
Seite 156 Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 497 Simulation Blockausgang Simulation ausschalten – Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten Warning Statussignal ist änderbar. Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 520 I/O 1 …...
Seite 157: Diagnose Zum Prozess
Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.7.4 Diagnose zum Prozess Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 803 Schleifenstrom 1 … n 1. Verkabelung prüfen – 2. I/O-Modul tauschen Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk]...
Seite 158 Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 832 Elektroniktemperatur zu hoch Umgebungstemperatur reduzieren • Option Leerrohrüberwa- chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt- Quality substatus Non specific ausgang •...
Seite 159 Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen • Option Leerrohrüberwa- chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt- Quality substatus Non specific ausgang •...
Seite 160 Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 862 Messrohr nur z.T. gefüllt 1. Prozess auf Gas prüfen – 2. Überwachungsgrenzen prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Non specific Statussignal [ab Werk]...
Seite 161 Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 912 Messstoff inhomogen 1. Prozessbedingungen prüfen • Option Leerrohrüberwa- 2. Systemdruck erhöhen chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt-...
Seite 162: Anstehende Diagnoseereignisse
Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 948 Schwingungsdämpfung zu hoch Prozessbedingungen prüfen • Option Leerrohrüberwa- chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt- Quality substatus Non specific ausgang •...
Seite 163: Diagnosemeldungen Im Diagnostic Trans
Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext. ...
Seite 164: 12.11 Ereignis-Logbuch
Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus 12.11 Ereignis-Logbuch 12.11.1 Ereignis-Logbuch auslesen Eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen bietet das Unter- menü Ereignisliste. Navigationspfad Menü Diagnose → Untermenü Ereignislogbuch → Ereignisliste / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig.
Seite 165: Übersicht Zu Informationsereignissen
Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.11.3 Übersicht zu Informationsereignissen Ein Informationsereignis wird im Gegensatz zum Diagnoseereignis nur im Ereignis-Log- buch angezeigt und nicht in der Diagnoseliste. Informationsereignis Ereignistext I1000 --------(Gerät i.O.) I1079 Sensor getauscht I1089 Gerätestart I1090 Konfiguration rückgesetzt...
Seite 166: 12.12 Messgerät Zurücksetzen
Diagnose und Störungsbehebung Proline Promass Q 300 FOUNDATION Fieldbus Informationsereignis Ereignistext I1619 I/O-Modul ersetzt I1621 I/O-Modul ersetzt I1622 Kalibrierung geändert I1624 Alle Summenzähler zurücksetzen I1625 Schreibschutz aktiviert I1626 Schreibschutz deaktiviert I1627 Webserver-Login erfolgreich I1628 Anzeigen-Login erfolgreich I1629 CDI-Login erfolgreich I1631 Webserverzugriff geändert...
Seite 167: Restart
Proline Promass Q 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.12.2 Funktionsumfang von Parameter "Service-Reset" Optionen Beschreibung Uninitialized Die Auswahl hat keine Auswirkung auf das Gerät. Auf Auslieferungszustand Die erweiterten FOUNDATION Fieldbus Parameter (FOUNDATION Fieldbus Blöcke, + MIB Schedule-Informationen, Messstellenbezeichnung und Geräteadresse) und die Geräteparameter, für die eine kundenspezifische Voreinstellung bestellt wurde,...
Seite 168: 12.14 Firmware-Historie
Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 8Q3B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
Seite 169: Wartung
Bei der Außenreinigung von Messgeräten darauf achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und Dichtungen nicht angreift. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 170: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 171: Entsorgung
Proline Promass Q 300 FOUNDATION Fieldbus Reparatur 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an...
Seite 172: Zubehör
Proline Promass Q 300 FOUNDATION Fieldbus Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 173: Zum Messaufnehmer
Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. • Bei Bestellung zusammen mit dem Messgerät: Bestellmerkmal "Zubehör beigelegt"...
Seite 174: Servicespezifisches Zubehör
15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 175 Proline Promass Q 300 FOUNDATION Fieldbus Zubehör Zubehör Beschreibung Cerabar S Das Druckmessgerät zur Messung von Absolut- und Relativdruck von Gasen, Dämpfen und Flüssigkeiten. Es kann für das Einlesen des Betriebsdruckwerts ver- wendet werden.  • Technische Information TI00383P • Betriebsanleitung BA00271P...
Seite 176: Technische Daten
Technische Daten Proline Promass Q 300 FOUNDATION Fieldbus Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 177: Eingang
Proline Promass Q 300 FOUNDATION Fieldbus Technische Daten 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte Messgerät Kompatible Rohrdurchmesser  ... min(F) max(F) [mm]...
Seite 178 Durchflüsse oberhalb des eingestellten Endwerts übersteuern die Elektronik nicht, so dass die aufsummierte Durchflussmenge korrekt erfasst wird. Eingangssignal Eingelesene Messwerte Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  174 Das Einlesen externer Messwerte wird zur Berechnung des Normvolumenfluss empfohlen. Stromeingang Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über...
Seite 179: Ausgang
Proline Promass Q 300 FOUNDATION Fieldbus Technische Daten 16.4 Ausgang Ausgangssignal FOUNDATION Fieldbus FOUNDATION Fieldbus H1, IEC 61158-2, galvanisch getrennt Datenübertragung 31,25 kbit/s Stromaufnahme 10 mA Zulässige Speisespannung 9 … 32 V Busanschluss Mit integriertem Verpolungsschutz Stromausgang 4…20 mA Signalmodus Wahlweise einstellbar: •...
Seite 180 Technische Daten Proline Promass Q 300 FOUNDATION Fieldbus Maximale Eingangsspan- DC 30 V nung Bürde 0 … 700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0 … 999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte •...
Seite 181 Proline Promass Q 300 FOUNDATION Fieldbus Technische Daten Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 182: Frei Konfigurierbarer Ein-/Ausgang
Technische Daten Proline Promass Q 300 FOUNDATION Fieldbus Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte •...
Seite 183: Vor-Ort-Anzeige
Proline Promass Q 300 FOUNDATION Fieldbus Technische Daten Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierter Wert (f 2 … 12 500 Hz) Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status •...
Seite 184 Technische Daten Proline Promass Q 300 FOUNDATION Fieldbus Schleichmengenunterdrü- Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar. ckung Galvanische Trennung Die Ausgänge sind zueinander und gegen Erde (PE) galvanisch getrennt. Protokollspezifische Daten Hersteller-ID 0x452B48 (hex) Ident number 0x103B (hex) Geräterevision...
Seite 185: Energieversorgung
Proline Promass Q 300 FOUNDATION Fieldbus Technische Daten 16.5 Energieversorgung Klemmenbelegung →  31 Verfügbare Gerätestecker →  31 Pinbelegung Gerätestecker →  31 Versorgungsspannung Bestellmerkmal Klemmenspannung Frequenzbereich "Energieversorgung" Option D DC 24 V ±20% – Option E AC 100 … 240 V –15…+10%...
Seite 186: Leistungsmerkmale
Technische Daten Proline Promass Q 300 FOUNDATION Fieldbus 16.6 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Wasser mit +15 … +45 °C (+59 … +113 °F) bei 2 … 6 bar (29 … 87 psi) • Angaben laut Kalibrationsprotokoll •...
Seite 187 Proline Promass Q 300 FOUNDATION Fieldbus Technische Daten SI-Einheiten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 20 000 2 000 1 000 80 000 8 000 4 000 1 600 200 000 20 000 10 000...
Seite 188: Einfluss Messstofftempera-Massefluss Und Volumenfluss Tur V.e. = Vom Endwert
Technische Daten Proline Promass Q 300 FOUNDATION Fieldbus Einfluss Umgebungstempe- Stromausgang ratur Temperaturkoeffizient Max. 1 μA/°C Impuls-/Frequenzausgang Temperaturkoeffizient Kein zusätzlicher Effekt. In Genauigkeit enthalten. Einfluss Messstofftempera- Massefluss und Volumenfluss v.E. = vom Endwert Bei einer Temperaturdifferenz zwischen der Temperatur beim Nullpunktabgleich und der Prozesstemperatur, beträgt die zusätzliche Messabweichung der Messaufnehmer typisch...
Seite 189: Berechnung Der Maximalen Messabweichung In Abhängigkeit Von Der Durchflussrate
Proline Promass Q 300 FOUNDATION Fieldbus Technische Daten Volumenfluss [% v.M./bar] [% v.M./psi] ±0,0008 ±0,00005 [mm] [in] –0,0011 –0,000073 +0,0009 +0,000060 –0,0061 –0,004070 –0,0034 –0,000227 Dichte [% v.M./bar] [% v.M./psi] ±0,0006 ±0,00004 [mm] [in] –0,0029 –0,000193 –0,0034 –0,000227 –0,0024 –0,000160 –0,0006...
Seite 190: Montage
Technische Daten Proline Promass Q 300 FOUNDATION Fieldbus Beispiel maximale Messabweichung E [%] 100 Q [%] A0028741 Maximale Messabweichung in % v.M. (Beispiel mit PremiumCal) Durchflussrate in % vom maximalen Endwert 16.7 Montage Montagebedingungen →  20 16.8 Umgebung Umgebungstemperaturbe- →...
Seite 191: Elektromagnetische Verträglichkeit (Emv)
Proline Promass Q 300 FOUNDATION Fieldbus Technische Daten Schocks Halbsinus in Anlehnung an IEC 60068-2-27 6 ms 30 g Stoß durch raue Handhabung in Anlehnung an IEC 60068-2-31 Mechanische Belastung Messumformergehäuse nicht als Steighilfe verwenden. Elektromagnetische Ver- Details sind in der Konformitätserklärung ersichtlich.
Seite 192 Technische Daten Proline Promass Q 300 FOUNDATION Fieldbus Nicht isoliert Isoliert Ausführung Standardausführung 60 °C (140 °F) 205 °C (401 °F) – – 60 °C (140 °F) 110 °C (230 °F) 50 °C (122 °F) 205 °C (401 °F) Messstoffdichte 0 …...
Seite 193: 16.10 Konstruktiver Aufbau
Proline Promass Q 300 FOUNDATION Fieldbus Technische Daten zusammen mit dem Messgerät bestellt werden (Bestellmerkmal "Weitere Zulassung", Option LN "Berstdruck Sensorgehäuse, Typenprüfung"). Berstdruck Messaufnehmergehäuse [mm] [in] [bar] [psi] 3 191 2 320 2 175 1 740 Angaben zu den Abmessungen: Dokument "Technische Information", Kapitel "Kon- struktiver Aufbau"...
Seite 194 Technische Daten Proline Promass Q 300 FOUNDATION Fieldbus Abweichende Werte aufgrund anderer Messumformerausführungen: • Messumformerausführung für den Ex-Bereich (Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet"; Ex d): +2 kg (+4,4 lbs) • Messumformerausführung aus Guss, rostfrei (Bestellmerkmal "Gehäuse", Option L "Guss, rostfrei"): +6 kg (+13 lbs) •...
Seite 195 Proline Promass Q 300 FOUNDATION Fieldbus Technische Daten Kabeleinführung/-verschraubung Werkstoff Adapter für Kabeleinführung mit Innengewinde G ½" Messing vernickelt Adapter für Kabeleinführung mit Innengewinde NPT ½" Bestellmerkmal "Gehäuse", Option B "Rostfrei, hygienisch" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet.
Seite 196: 16.11 Anzeige Und Bedienoberfläche
Technische Daten Proline Promass Q 300 FOUNDATION Fieldbus Zubehör Wetterschutzhaube Rostfreier Stahl, 1.4404 (316L) Externe WLAN-Antenne • Antenne: Kunststoff ASA (acrylic ester-styrene-acrylonitrile) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt • Kabel: Polyethylen • Stecker: Messing vernickelt • Befestigungswinkel: Rostfreier Stahl Prozessanschlüsse...
Seite 197 Proline Promass Q 300 FOUNDATION Fieldbus Technische Daten A0026785  32 Bedienung mit Touch Control Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar • Zulässige Umgebungstemperatur für die Anzeige: –20 … +60 °C (–4 … +140 °F) Außerhalb des Temperaturbereichs kann die Ablesbarkeit der Anzeige beeinträchtigt...
Seite 198: Kabeleinführung
Technische Daten Proline Promass Q 300 FOUNDATION Fieldbus Gehäusewerkstoff Der Gehäusewerkstoff des Anzeige- und Bedienmoduls DKX001 ist abhängig von der Aus- wahl des Werkstoffs des Messumformergehäuses. Messumformergehäuse Abgesetztes Anzeige- und Bedienmodul Bestellmerkmal "Gehäuse" Werkstoff Werkstoff Option A "Alu, beschichtet" AlSi10Mg, beschichtet AlSi10Mg, beschichtet Option L "Guss, rostfrei"...
Seite 199 Proline Promass Q 300 FOUNDATION Fieldbus Technische Daten Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools FieldCare SFE500 Notebook, PC oder Tab- • Serviceschnittstelle →  174 let mit Microsoft Wind- CDI-RJ45 ows-System • WLAN-Schnittstelle • Feldbus-Protokoll Device Xpert Field Xpert SFX...
Seite 200: Zusatzinformationen Speicherkonzept
Technische Daten Proline Promass Q 300 FOUNDATION Fieldbus wichtiger Geräte- und Prozessdaten. Dadurch können Betriebs- und Serviceeinsätze wesentlich sicherer und effizienter durchgeführt werden. Im Auslieferungszustand sind die Werkseinstellungen der Parametrierdaten als Sicherung im Gerätespeicher hinterlegt. Dieser kann z.B. nach der Inbetriebnahme mit einem aktualisierten Datensatz überschrieben werden.
Seite 201: 16.12 Zertifikate Und Zulassungen
Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. RCM-Tick Kennzeichnung Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
Seite 202 (Interoperabilität) Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.
Seite 203 Proline Promass Q 300 FOUNDATION Fieldbus Technische Daten Weitere Zertifizierungen CRN-Zulassung Für einige Gerätevarianten gibt es eine CRN-Zulassung. Für ein CRN-zugelassenes Gerät muss ein CRN-zugelassener Prozessanschluss mit einer CSA-Zulassung bestellt werden. Tests und Zeugnisse • EN10204-3.1 Materialnachweis, mediumberührte Teile und Messaufnehmergehäuse •...
Seite 204: 16.13 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 205: 16.14 Zubehör
Überblick zum bestellbaren Zubehör →  172 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Endress+Hauser...
Seite 206: Beschreibung Geräteparameter
Technische Daten Proline Promass Q 300 FOUNDATION Fieldbus Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät Dokumentationscode Proline Promass Q KA01262D Kurzanleitung zum Messumformer Messgerät Dokumentationscode Proline 300 KA01229D Technische Information Messgerät Dokumentationscode Promass Q 300 TI01277D Beschreibung Geräteparameter Messgerät Dokumentationscode Promass 300 GP01094D Geräteabhängige...
Seite 207 Proline Promass Q 300 FOUNDATION Fieldbus Technische Daten Inhalt Dokumentationscode INMETRO Ex ec XA01501D NEPSI Ex i XA01502D NEPSI Ex nA XA01503D Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Abgesetztes Anzeige- und Bedienmodul DKX001 SD01763D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310...
Seite 208: Stichwortverzeichnis
Stichwortverzeichnis Proline Promass Q 300 FOUNDATION Fieldbus Stichwortverzeichnis 0 … 9 Bedienphilosophie ......43 Bediensprache einstellen .
Seite 209 Proline Promass Q 300 FOUNDATION Fieldbus Stichwortverzeichnis Dokumentfunktion ......6 Via Serviceschnittstelle (CDI-RJ45) ..62 Druck-Temperatur-Kurven .
Seite 210 Stichwortverzeichnis Proline Promass Q 300 FOUNDATION Fieldbus Lesezugriff ....... . 54 Linienschreiber .
Seite 211 Proline Promass Q 300 FOUNDATION Fieldbus Stichwortverzeichnis Vibrationen ......22 Stromeingang 1 … n (Untermenü) ... 120 Montagekontrolle (Checkliste) .
Seite 212 Stichwortverzeichnis Proline Promass Q 300 FOUNDATION Fieldbus Störungsbehebungen Freigabecode zurücksetzen ....110 Allgemeine ......128 Geräteinformation .
Seite 213 Proline Promass Q 300 FOUNDATION Fieldbus Stichwortverzeichnis Zugriffsrechte auf Parameter Lesezugriff ......54 Schreibzugriff .
Seite 214 *71497456* 71497456 www.addresses.endress.com...
