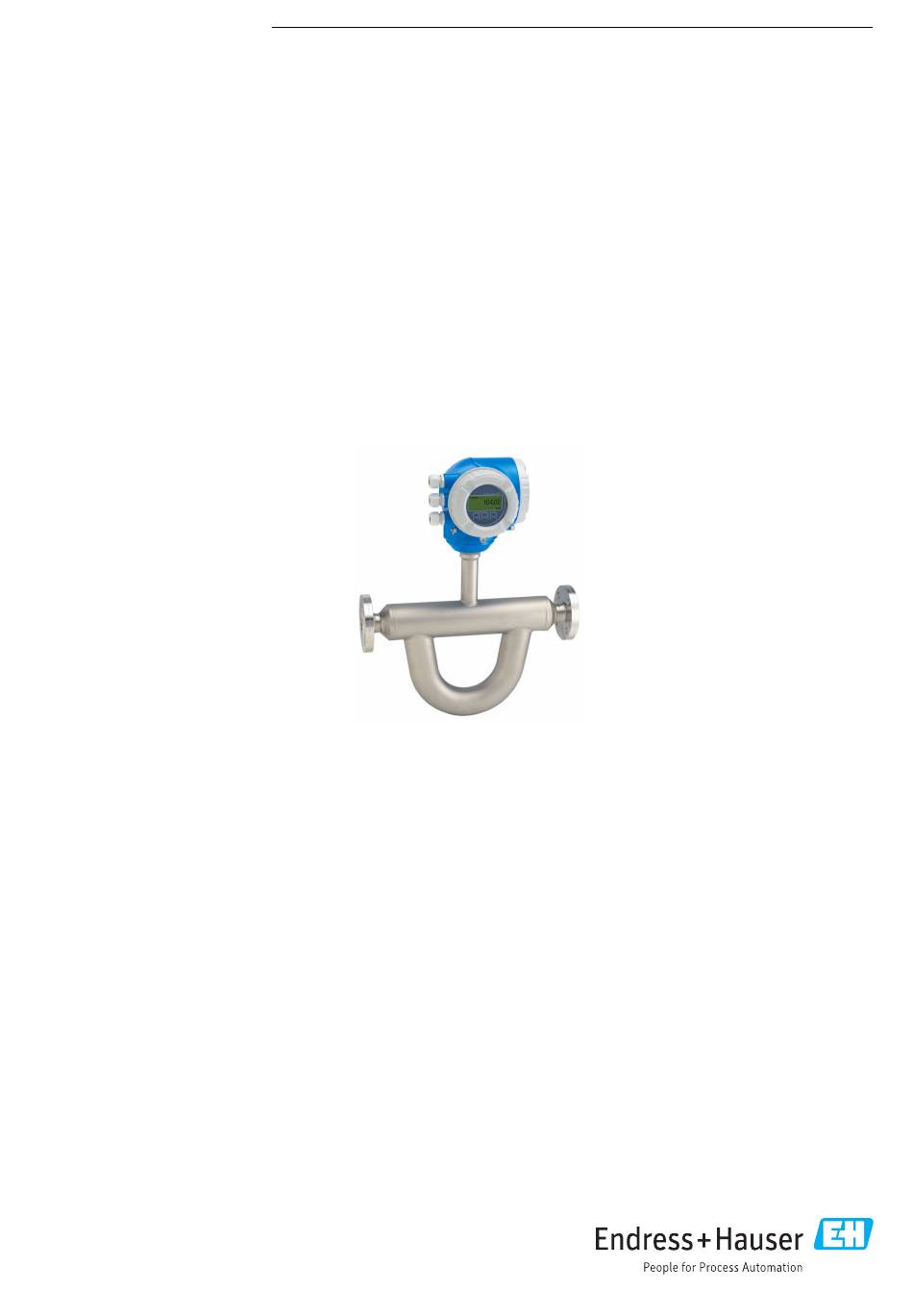

Seite 1 Products Solutions Services TI01277D/06/DE/09.22-00 71553414 2022-08-01 Technische Information Proline Promass Q 300 Coriolis-Durchflussmessgerät Innovativer Spezialist für anspruchsvolle Anwendungen mit kompaktem, zugangsoptimiertem Messumformer Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Gesicherte Messqualität – höchste Genauigkeit bei Masse-, stoffeigenschaften wie Viskosität und Dichte...
Seite 2: Inhaltsverzeichnis
Proline Promass Q 300 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Umgebung ....... 59 Symbole .
Seite 3 Proline Promass Q 300 Zertifizierung PROFINET ..... . . 108 Zertifizierung PROFINET mit Ethernet-APL ..
Seite 4: Hinweise Zum Dokument
Proline Promass Q 300 Hinweise zum Dokument Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
Seite 5: Arbeitsweise Und Systemaufbau
Proline Promass Q 300 Symbole in Grafiken Symbol Bedeutung 1, 2, 3, ... Positionsnummern , … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.
Seite 6: Messeinrichtung
Proline Promass Q 300 Dichtemessung Das Messrohr wird immer in seiner Resonanzfrequenz angeregt. Sobald sich die Masse und damit die Dichte des schwingenden Systems (Messrohr und Messstoff) ändert, regelt sich die Erregerfrequenz automatisch wieder nach. Die Resonanzfrequenz ist somit eine Funktion der Messstoffdichte. Auf- grund dieser Abhängigkeit lässt sich mit Hilfe des Mikroprozessors ein Dichtesignal gewinnen.
Seite 7: Messaufnehmer
Proline Promass Q 300 Messaufnehmer Promass Q • Nennweitenbereich: DN 25 … 250 (1 … 10 ") • Gebogenes Zweirohrsystem: DN 25 … 100 (1 … 4 ") • Vierrohrsystem: DN 150 … 250 (6 … 10 ") • Hervorragende Leistung in einem weiten Anwendungsspektrum •...
Seite 8 Proline Promass Q 300 Funktion/Schnittstelle Werkseinstellung Empfehlung WLAN Aktiviert Individuell nach Risikoabschätzung (Bestelloption in Anzeigemodul) WLAN Security Modus Aktiviert (WPA2- Nicht verändern PSK) WLAN-Passphrase Seriennummer Bei der Inbetriebnahme einen individuel- (Passwort) →  8 len WLAN-Passphrase vergeben WLAN-Modus Access Point Individuell nach Risikoabschätzung...
Seite 9 Proline Promass Q 300 Zugriff via Webserver Mit dem integrierten Webserver kann das Gerät über einen Webbrowser bedient und konfiguriert werden. Die Verbindung erfolgt via Serviceschnittstelle (CDI-RJ45) oder WLAN-Schnittstelle. Bei Geräteausführungen mit den Kommunikationsarten EtherNet/IP und PROFINET kann die Verbin- dung auch über den Anschluss für die Signalübertragung für EtherNet/IP, PROFINET (RJ45 Stecker)
Seite 10: Eingang
Proline Promass Q 300 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte Messgerät Kompatible Rohrdurchmesser  ... min(F) max(F) [mm] [in] [mm] [in] [kg/h] [lb/min] 25/40 1/1½...
Seite 11: Messdynamik
Eingangssignal Aus- und Eingangsvarianten →  13 Eingelesene Messwerte Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  115 Das Einlesen externer Messwerte wird zur Berechnung des Normvolumenfluss empfohlen. HART-Protokoll Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über das HART- Protokoll.
Seite 12 Proline Promass Q 300 Auflösung 1 µA Spannungsabfall Typisch: 0,6 … 2 V bei 3,6 … 22 mA (passiv) Maximale Eingangsspan- ≤ 30 V (passiv) nung Leerlaufspannung ≤ 28,8 V (aktiv) Mögliche Eingangsgrößen • Druck • Temperatur • Dichte Statuseingang Maximale Eingangswerte •...
Seite 13: Ausgang
Proline Promass Q 300 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1 …3 kann jeweils nur eine Option ausgewählt werden. Die folgenden Tabellen sind vertikal (↓) zu lesen.
Seite 14 Proline Promass Q 300 Aus-/Eingang 1 und Optionen für Aus-/Eingang 3 Optionen für Aus-/Eingang 2 →  13 Bestellmerkmal "Ausgang; Eingang 1" (020) → Mögliche Optionen Stromausgang 4…20 mA HART Stromausgang 4…20 mA HART Ex i passiv ↓ Stromausgang 4…20 mA HART Ex i aktiv ↓...
Seite 15: Ausgangssignal
Proline Promass Q 300 Ausgangssignal Stromausgang 4…20 mA HART Bestellmerkmal "Ausgang; Eingang 1" (20): Option BA: Stromausgang 4 … 20 mA HART Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US •...
Seite 16 Proline Promass Q 300 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 17 Proline Promass Q 300 PROFINET mit Ethernet-APL Geräteverwendung Geräteanschluss an einen APL-Field-Switch Das Gerät darf nur gemäß der folgenden APL-Port-Klassifizierungen betrieben werden: • Bei Einsatz im explosionsgefährdeten Bereich: SLAA oder SLAC • Bei Einsatz im nicht explosionsgefährdeten Bereich: SLAX Anschlusswerte APL-Field-Switch (entspricht z. B. APL-Port-Klassifizierung SPCC oder SPAA): •...
Seite 18 Proline Promass Q 300 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 19 Proline Promass Q 300 Spannungsabfall Bei 22,5 mA: ≤ DC 2 V Impulsausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Impulsbreite Einstellbar: 0,05 … 2 000 ms Maximale Impulsrate...
Seite 20 Proline Promass Q 300 Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Summenzähler 1...3 • Überwachung Durchflussrichtung • Status • Überwachung teilgefülltes Rohr •...
Seite 21: Ausfallsignal
Proline Promass Q 300 Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur •...
Seite 22 Proline Promass Q 300 PROFINET mit Ethernet-APL Gerätediagnose Diagnose gemäß PROFINET PA Profil 4 FOUNDATION Fieldbus Status- und Alarm- Diagnose gemäß FF-891 meldungen Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes •...
Seite 23: Vor-Ort-Anzeige
Proline Promass Q 300 Relaisausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen • Geschlossen Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Farbbeleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: • HART-Protokoll • FOUNDATION Fieldbus •...
Seite 24: Ex-Anschlusswerte
Proline Promass Q 300 Ex-Anschlusswerte Sicherheitstechnische Werte Bestellmerkmal Ausgangstyp Sicherheitstechnische Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option BA Stromausgang 4 … 20 mA = 30 V HART = 250 V Option GA PROFIBUS PA = 32 V...
Seite 25: Schleichmengenunterdrückung
Proline Promass Q 300 Eigensichere Werte Bestellmerkmal Ausgangstyp Eigensichere Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option CA Stromausgang 4…20 mA = 30 V HART Ex i passiv = 100 mA = 1,25 W = 0 µH...
Seite 26: Galvanische Trennung
Proline Promass Q 300 Galvanische Trennung Die Ausgänge sind galvanisch getrennt: • von der Spannungsversorgung • zueinander • gegen Anschluss Potentialausgleich (PE) Protokollspezifische Daten HART Hersteller-ID 0x11 Gerätetypkennung 0x3B HART-Protokoll Revision Gerätebeschreibungsdateien Informationen und Dateien unter: (DTM, DD) www.endress.com Bürde HART Min.
Seite 27 Proline Promass Q 300 Device Link Capabilities Slot-Zeit Min. Verzögerung zwischen Max. Antwortverzögerung Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  116. • Zyklische Datenübertragung • Beschreibung der Module • Ausführungszeiten • Methoden PROFIBUS DP Hersteller-ID 0x11 Ident number 0x156F Profil Version 3.02...
Seite 28 Proline Promass Q 300 Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung seitens des Leitsystems und des Typen- schildes • PROFIBUS Up-/Download Bis zu 10 Mal schnelleres Parameterschreiben und -lesen durch PROFIBUS Up-/Download • Condensed Status Einfachste und selbsterklärende Diagnoseinformationen durch Kategorisie- rung auftretender Diagnosemeldungen Konfiguration der Gerätead-...
Seite 29 Proline Promass Q 300 Datenzugriff Auf jeden Geräteparameter kann via Modbus RS485 zugegriffen werden.  Zu den Modbus-Registerinformationen Kompatibilität zum Bei einem Geräteaustausch unterstützt das Messgerät Promass 300 grund- Vorgängermodell sätzlich die Kompatibilität der Modbus-Register für die Prozessgrößen und Diagnoseinformationen zum Vorgängermodell Promass 83. Eine Anpassung der Projektierung im Automatisierungssystem ist nicht notwendig.
Seite 30 Proline Promass Q 300 PROFINET Protokoll Application layer protocol for decentral device periphery and distributed auto- mation, Version 2.3 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class 2 0 Mbit/s Baudraten Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 8 ms Polarität...
Seite 31 Proline Promass Q 300 PROFINET mit Ethernet-APL Protokoll Application layer protocol for decentral device periphery and distributed auto- mation, Version 2.4 Kommunikationstyp Ethernet Advanced Physical Layer 10BASE-T1L Konformitätsklasse Conformance Class B (PA) Netzlastklasse Netload Class 2 0 Mbit/s Baudraten 10 Mbit/s Vollduplex...
Seite 32: Energieversorgung
Proline Promass Q 300 Energieversorgung Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge HART Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) 26 (+) 27 (–) 24 (+) 25 (–) 22 (+) 23 (–) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →...
Seite 33: Verfügbare Gerätestecker
Proline Promass Q 300 EtherNet/IP Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) EtherNet/IP 24 (+) 25 (–) 22 (+) 23 (–) (RJ45 Stecker) Die Klemmenbelegung ist von der jeweiligen Bestellva- riante des Geräts abhängig →  13.
Seite 34: Versorgungsspannung
Proline Promass Q 300 Bestellmerkmal "Eingang; Ausgang 1", Option RA "PROFINET" Bestellmerkmal Kabeleinführung/Anschluss →  35 "Elektrischer Anschluss" L, N, P, U Stecker M12 × 1 – 1) 2) 1) 2) 1) 2) 1) 2) Stecker M12 × 1 Stecker M12 × 1 Nicht kombinierbar mit einer externen WLAN-Antenne (Bestellmerkmal "Zubehör beigelegt", Option P8),...
Seite 35: Elektrischer Anschluss
Proline Promass Q 300 Elektrischer Anschluss Anschluss Messumformer • Klemmenbelegung →  32 • Verfügbare Gerätestecker →  33 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne oder Anschluss abgesetztes Anzeige- und...
Seite 36: Anschlussbeispiele
Proline Promass Q 300 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  112. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäuseausführun- gen verfügbar, Bestellmerkmal "Gehäuse": • Option A "Alu, beschichtet"...
Seite 37 Proline Promass Q 300 4...20 mA A0028762  3 Anschlussbeispiel für Stromausgang 4 … 20 mA HART (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Spannungsversorgung Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten →  47 Analoges Anzeigeinstrument: Maximale Bürde beachten →...
Seite 38 Proline Promass Q 300 PROFIBUS PA A0028768  5 Anschlussbeispiel für PROFIBUS PA Automatisierungssystem (z.B. SPS) Segmentkoppler PROFIBUS PA Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter...
Seite 39 Proline Promass Q 300 EtherNet/IP A0028767  7 Anschlussbeispiel für EtherNet/IP Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer EtherNet/IP: DLR (Device Level Ring) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  47 Messumformer Verbindungskabel zwischen den beiden Messumformern...
Seite 40 Proline Promass Q 300 PROFINET mit Ethernet-APL A0047536  9 Anschlussbeispiel für PROFINET mit Ethernet-APL Kabelschirm Messgerät Lokale Erdung Potenzialausgleich Trunk oder TCP Field-Switch PROFINET: MRP (Media Redundancy Protocol) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  47 Messumformer...
Seite 41 Proline Promass Q 300 PROFINET: Systemredundanz S2 A0039553  10 Anschlussbeispiel Systemredundanz S2 Automatisierungssystem 1 (z.B. SPS) Synchronisation Automatisierungssysteme Automatisierungssystem 2 (z.B. SPS) Industrial Ethernet Managed Switch Messumformer FOUNDATION Fieldbus A0028768  11 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm einseitig.
Seite 42 Proline Promass Q 300 Modbus RS485 A0028765  12 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class I, Division 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten...
Seite 43 Proline Promass Q 300 Impuls-/Frequenzausgang 12345 A0028761  15 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  18 Schaltausgang A0028760  16 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B.
Seite 44 Proline Promass Q 300 A0029279  18 Anschlussbeispiel für Doppelimpulsausgang (passiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Wider- stand) Spannungsversorgung Messumformer: Eingangswerte beachten →  20 Doppelimpulsausgang Doppelimpulsausgang (Slave), phasenverschoben Relaisausgang A0028760  19 Anschlussbeispiel für Relaisausgang (passiv)
Seite 45: Potenzialausgleich
Proline Promass Q 300 Statuseingang A0028764  21 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) Spannungsversorgung Messumformer Potenzialausgleich Anforderungen Beim Potenzialausgleich: • Betriebsinterne Erdungskonzepte beachten • Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen • Messstoff, Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen •...
Seite 46 Proline Promass Q 300  Als Stecker wird empfohlen: • Binder, Serie 713, Teilenr. 99 1430 814 04 • Phoenix, Teilenr. 1413934 SACC-FS-4QO SH PBPA SCO PROFINET Belegung TD + RD + TD – RD – Codierung Stecker/Buchse A0032047 Buchse ...
Seite 47: Kabelspezifikation
Proline Promass Q 300 Serviceschnittstelle Bestellmerkmal "Zubehör montiert", Option NB: Adapter RJ45 M12 (Serviceschnittstelle) Belegung Codierung Stecker/Buchse A0032047 Buchse  Als Stecker wird empfohlen: • Binder, Serie 763, Teilenr. 99 3729 810 04 • Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q Kabelspezifikation Zulässiger Temperaturbereich •...
Seite 48 Proline Promass Q 300 Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten. Für weitere Hinweise zur Planung und Installation von PROFIBUS Netzwerken: • Betriebsanleitung "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme"...
Seite 49 Proline Promass Q 300 Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten. Stromausgang 0/4…20 mA • Normales Installationskabel ausreichend • Bei Eichbetrieb abgeschirmtes Kabel verwenden: Kupfer-Geflecht verzinnt, optische Abdeckung ≥...
Seite 50: Überspannungsschutz
Proline Promass Q 300 Optional lieferbares Verbindungskabel Standardkabel 2 × 2 × 0,34 mm (22 AWG) PVC-Kabel mit gemeinsamem Schirm (2 Paare, paarverseilt) Flammwidrigkeit Nach DIN EN 60332-1-2 Ölbeständigkeit Nach DIN EN 60811-2-1 Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Kapazität Ader/Schirm...
Seite 51: Nullpunktstabilität
Proline Promass Q 300 Premiumdichte (DN 25 (1"); Bestellmerkmal "Anwendungspaket", Option EI) • ±0,1 kg/m³ • Gültig im Dichtebereich: 0 … 3 000 kg/m³ Weiterführende Informationen: Sonderdokumentation zur erweiterten Dichtefunktion→  117 Für eine hochgenaue Dichtemessung muss der Nick-und Rollwinkel und die Druckkompensation konfiguriert werden.
Seite 52: Wiederholbarkeit
Proline Promass Q 300 1:10 1:20 1:50 1:100 1:500 [inch] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] 20209 2021 1010 31232 3123 1562 55115 5511 2756 1102 88183 8818 4409 1764 Genauigkeit der Ausgänge Die Ausgänge weisen die folgende Grundgenauigkeit auf.
Seite 53: Einfluss Messstoffdruck
Proline Promass Q 300 Einfluss Messstofftempera- Massefluss und Volumenfluss v.E. = vom Endwert Bei einer Temperaturdifferenz zwischen der Temperatur bei der Nullpunktjustierung und der Pro- zesstemperatur, beträgt die zusätzliche Messabweichung der Messaufnehmer typisch DN 25 (1"): ±0,0001 % v.E./°C (±0,00005 % v.E./°F) DN 50 …...
Seite 54: Berechnungsgrundlagen
Proline Promass Q 300 [% v.M./bar] [% v.M./psi] ±0,0005 ±0,00003 [mm] [in] –0,0050 –0,000345 –0,0040 –0,000276 –0,0077 –0,000531 –0,0074 –0,000510 –0,0076 –0,000524 Dichte [% v.M./bar] [% v.M./psi] ±0,0006 ±0,00004 [mm] [in] ±0,0003 ±0,00002 –0,0029 –0,000200 –0,0034 –0,000234 –0,0024 –0,000166 –0,0006 –0,000041...
Seite 55: Montage
Proline Promass Q 300 Beispiel maximale Messabweichung E [%] 100 Q [%] A0028741 Maximale Messabweichung in % v.M. (Beispiel mit PremiumCal) Durchflussrate in % vom maximalen Endwert Montage Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein- bauorte in der Rohrleitung vermeiden: •...
Seite 56: Einbaulage
Proline Promass Q 300 A0028773  22 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Ø Blende, Rohrverengung [mm] [in] [mm] [in] 0,55 1,10 1,97 2,60 3,54 4,72 5,91 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Seite 57: Ein- Und Auslaufstrecken
Proline Promass Q 300 Einbaulage Empfehlung Horizontale Einbaulage Messumfor- mer unten Ausnahme: →  23,  57 A0015590 Horizontale Einbaulage Messumfor- →  57 mer seitlich A0015592 Um die Selbstentleerung zu gewährleisten, wird diese Einbaulage empfohlen. Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini- male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Seite 58: Nickeinbau- Und Rolleinbauwinkel
Proline Promass Q 300 Die Lage der Berstscheibe ist durch einen daneben angebrachten Aufkleber gekennzeichnet. Der Transportschutz ist zu entfernen. Die vorhandenen Anschlussstutzen sind nicht für eine Spül- oder Drucküberwachungsfunktion vor- gesehen, sondern sind Einbauort der Berstscheibe. Um im Falle eines Berstscheibenbruchs austretenden Messstoff abzuführen, kann am Innengewinde der Berstscheibe eine Ablasseinrichtung eingeschraubt werden.
Seite 59: Umgebung
Proline Promass Q 300 +90° α = +30° 0° –90° A0040032  24 Seitenansicht mit Durchflussrichtung von links nach rechts. Rolleinbauwinkel Der technisch relevante Rolleinbauwinkel ist der grau markierte Winkelbereich = –180 … +180 °. Beispiel (blau): Montage des Geräts mit einem Rolleinbauwinkel β = +45 °...
Seite 60: Lagerungstemperatur
4 … 95% geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 61: Elektromagnetische Verträglichkeit (Emv)
Proline Promass Q 300 Elektromagnetische Verträg- • Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21) • Geräteausführung mit PROFIBUS DP: Erfüllt Emissionsgrenzwerte für Industrie nach EN 50170 lichkeit (EMV) Volume 2, IEC 61784 Für PROFIBUS DP gilt: Bei Baudraten > 1,5 MBaud muss eine EMV-Kabeleinführung verwendet werden und der Kabelschirm muss möglichst bis zur Anschlussklemme weiterlaufen.
Seite 62: Messstoffdichte
Proline Promass Q 300 Nicht isoliert Isoliert Ausführung Standardausführung 60 °C (140 °F) 205 °C (401 °F) – – 60 °C (140 °F) 110 °C (230 °F) 50 °C (122 °F) 205 °C (401 °F) Messstoffdichte 0 … 5 000 kg/m (0 …...
Seite 63 Proline Promass Q 300 Flansch JIS B2220 [psi] [bar] 1 00 63K ( DN 80) ≤ 1400 63K ( DN 100) ≥ 1 00 1 00 [°C] -200 [°F] -320 A0029639-DE  29 Mit Flanschwerkstoff 1.4404 (F316/F316L) Flansch DIN 11864-2 Form A...
Seite 64: Gehäuse Messaufnehmer
Proline Promass Q 300 DIN 11851 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis +140 °C (+284 °F) vor. Bei der Auswahl von Dichtungen und Gegenstücken berücksichtigen, weil diese Komponenten Druck- und Temperaturbereich einschränken können. Gewindestutzen ISO 2853 [psi] [bar] [°C]...
Seite 65: Berstscheibe
Proline Promass Q 300 Sollte es zu einem Ausfall eines Messrohrs kommen, steigt der Druck im Messaufnehmergehäuse entsprechend dem Betriebsdruck an. Wenn der Betreiber entscheidet, dass der Berstdruck des Mess- aufnehmergehäuses keine ausreichende Sicherheit bietet, kann das Messgerät mit einer Berst- scheibe ausgestattet werden.
Seite 66: Druckverlust
Proline Promass Q 300 • Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts • Für die häufigsten Anwendungen sind 20 … 50 % des maximalen Endwerts als ideal anzusehen • Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen: Strömungsgeschwindigkeit <...
Seite 67: Vibrationen
Proline Promass Q 300 HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist als 80 °C (176 °F). ‣ Gewährleisten, dass am Messumformerhals eine genügend grosse Konvektion vorhanden ist. ‣...
Seite 68: Eichbetrieb
Proline Promass Q 300 Eichbetrieb Optional ist das Messgerät nach OIML R117/R81 geprüft und besitzt ein EU-Bewertungszertifikat, das zur Verwendung in EU-Baumusterprüfbescheinigungen nach Messgeräterichtlinie 2014/32/EU für den gesetzlich messtechnisch kontrollierten Einsatz ("Eichpflichtiger Verkehr") für Flüssigkeiten außer Wasser und kryogene Flüssigkeiten (Anhang VII) berechtigt.
Seite 69: Konstruktiver Aufbau
Proline Promass Q 300 Konstruktiver Aufbau Abmessungen in SI-Einhei- Kompaktausführung A0033786 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 331,5 548,5 15,2 28,0 43,3 1 060 68,9 1 110...
Seite 70 Proline Promass Q 300 Bestellmerkmal "Gehäuse", Option B "Rostfrei, hygienisch" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 331,5 548,5 15,2 28,0 43,3 1 060 68,9 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Ausführung ohne Vor-Ort-Anzeige: Werte - 13 mm...
Seite 71 Proline Promass Q 300 Flansch in Anlehnung an EN 1092-1 (DIN 2501 / DIN 2512N): PN16 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D1S Flansch mit Nut in Anlehnung an EN 1092-1 Form D (DIN 2512N): PN16 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D5S...
Seite 72 Proline Promass Q 300 Flansch in Anlehnung an EN 1092-1 (DIN 2501): PN 40 mit Nennweitenreduktion 1.4404 (F316/F316L) Flansch Gerät Bestellmerkmal Reduktion "Prozessan- [mm] [mm] [mm] [mm] [mm] [mm] [mm] auf DN schluss", [mm] Option 8 × ⌀26 159,3 1 167 12 ×...
Seite 73 Proline Promass Q 300 Flansch in Anlehnung an ASME B16.5: Class 150 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option AAS [mm] [mm] [mm] [mm] [mm] [mm] [mm] 79,4 4 × ⌀15,7 14,2 26,7 120,7 4 × ⌀19,1 19,1 52,6 152,4 4 × ⌀19,1...
Seite 74 Proline Promass Q 300 Flansch in Anlehnung an ASME B16.5: Class 300 mit Nennweitenreduktion 1.4404 (F316/F316L) Flansch Gerät Bestellmerkmal Reduktion "Prozessan- [mm] [mm] [mm] [mm] [mm] [mm] [mm] auf DN schluss", [mm] Option 168,3 8 × ⌀22,3 28,4 78,0 8 × ⌀22,3...
Seite 75 Proline Promass Q 300 Flansch JIS B2220: 20K 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option NES [mm] [mm] [mm] [mm] [mm] [mm] [mm] 4 × ⌀19 8 × ⌀19 8 × ⌀23 8 × ⌀23 1 128 12 × ⌀25 1 192/1 386 12 ×...
Seite 76 Proline Promass Q 300 Festflansch DIN 11864-2 A0015627  35 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch DIN11864-2 Form A, zu Rohr nach DIN11866 Reihe A, Bundflansch 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option KCS...
Seite 77 Proline Promass Q 300 Klemmverbindungen Tri-Clamp A0015625 Längentoleranz Maß L in mm: +1,5 / –2,0 Tri-Clamp zu Rohr nach DIN 11866 Reihe C 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FTS Clamp [mm] [in] [mm] [mm] [mm] 50,4 22,1 63,9 47,5 90,9...
Seite 78 Proline Promass Q 300 Verschraubungen Gewindestutzen DIN 11851, DIN11864-1, SMS 1145 A0015628 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen DIN 11851, zu Rohr nach DIN11866 Reihe A 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FMW [mm] [in] [mm] [mm] Rd 52 × ¹⁄₆...
Seite 79 Proline Promass Q 300 Gewindestutzen SMS 1145 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option SCS [mm] [in] [mm] [mm] Rd 132 × ¹⁄₆ 97,6 1 128 3A-Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit = 0,76 µm: Bestellmerkmal "Messrohr Material", Option SB Zubehör...
Seite 80 Proline Promass Q 300 Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  37 Maßeinheit mm (in) Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921  38 Maßeinheit mm (in)
Seite 81 Proline Promass Q 300 Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden. 70 (2.8) A0033597  40 Maßeinheit mm (in) Endress+Hauser...
Seite 82: Abmessungen In Us-Einheiten
Proline Promass Q 300 Abmessungen in US-Einhei- Kompaktausführung A0033786 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 6,65 2,68 3,98 8,54 13,05 21,60 7,87 2,32 5,55 0,60 2,87 6,65...
Seite 83 Proline Promass Q 300 Bestellmerkmal "Gehäuse", Option B "Rostfrei, hygienisch" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 7,20 2,87 4,33 8,54 13,05 21,60 7,87 2,56 5,31 0,60 2,87 7,20 2,87 4,33 16,06 13,86 29,92...
Seite 84 Proline Promass Q 300 Flansch in Anlehnung an ASME B16.5: Class 150 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option AAS [in] [in] [in] [in] [in] [in] [in] 7,48 6,00 4 × Ø0,75 0,94 3,07 33,07 9,06 7,50 8 × Ø0,75 0,94 4,03...
Seite 85 Proline Promass Q 300 Flansch in Anlehnung an ASME B16.5: Class 300 mit Nennweitenreduktion 1.4404 (F316/F316L) Flansch Gerät Bestellmerkmal Reduktion "Prozessan- [in] [in] [in] [in] [in] [in] [in] auf DN schluss", [in] Option 8,27 6,63 8 × ⌀0,88 1,12 3,07...
Seite 86 1,98 1,37 – 3A-Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit = 30 µin: Bestellmerkmal "Messrohr Material", Option SB Der Anschluss entspricht den hygienischen Clamp-Abmessungen nach ASME BPE. Informationen zur Einbaulänge erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale. Endress+Hauser...
Seite 87 Proline Promass Q 300 Verschraubungen Gewindestutzen SMS 1145 A0015628 Längentoleranz Maß L in inch: +0,06 / –0,08 Gewindestutzen SMS 1145 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option SCS [in] [in] [in] [in] Rd 40 × ¹⁄₆ 0,904 17,36 Rd 70 × ¹⁄₆...
Seite 88 Proline Promass Q 300 [in] [in] [in] 1,26 9,45 2,09 17,8 3,15 14,96 4,17 22,99 4,67 22,99 6,24 22,99 6,86 22,99 Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  42 Maßeinheit mm (in) Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07)
Seite 89: Gewicht
Proline Promass Q 300 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7) 173 (6.8) A0028923  44 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
Seite 90: Werkstoffe
Proline Promass Q 300 Gewicht [kg] [mm] Gewicht in US-Einheiten Gewicht [lbs] [in] 1 065 Werkstoffe Gehäuse Messumformer Bestellmerkmal "Gehäuse": • Option A "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet • Option B "Rostfrei, hygienisch": Rostfreier Stahl, 1.4404 (316L) • Option L "Guss, rostfrei": Guss, rostfreier Stahl, 1.4409 (CF3M) ähnlich zu 316L Fensterwerkstoff Bestellmerkmal "Gehäuse":...
Seite 91 Proline Promass Q 300 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsge- fährdeten Bereich geeignet. Kabeleinführung/-verschraubung Werkstoff Non-Ex: Kunststoff Verschraubung M20 × 1,5 Z2, D2, Ex d/de: Messing mit Kunststoff Adapter für Kabeleinführung mit Innengewinde G ½"...
Seite 92: Prozessanschlüsse
Proline Promass Q 300 Zubehör Wetterschutzhaube Rostfreier Stahl, 1.4404 (316L) Externe WLAN-Antenne • Antenne: Kunststoff ASA (acrylic ester-styrene-acrylonitrile) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt • Kabel: Polyethylen • Stecker: Messing vernickelt • Befestigungswinkel: Rostfreier Stahl Prozessanschlüsse Festflanschanschlüsse:...
Seite 93: Anzeige Und Bedienoberfläche
Proline Promass Q 300 Anzeige und Bedienoberfläche Bedienkonzept Nutzerorientierte Menüstruktur für anwenderspezifische Aufgaben • Inbetriebnahme • Betrieb • Diagnose • Expertenebene Schnelle und sichere Inbetriebnahme • Geführte Menüs ("Make-it-run"-Wizards) für Anwendungen • Menüführung mit kurzen Erläuterungen der einzelnen Parameterfunktionen • Zugriff auf das Gerät via Webserver •...
Seite 94: Fernbedienung
Proline Promass Q 300 Bedienelemente • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , ,  • Bedienelemente auch in den verschiedenen Zonen des explosionsgefährdeten Bereichs zugänglich Via abgesetztem Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  112.
Seite 95 Proline Promass Q 300 A0028747  49 Möglichkeiten der Fernbedienung via HART-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) mit COM DTM "CDI Com- munication TCP/IP"...
Seite 96 Proline Promass Q 300 A0028837  51 Möglichkeiten der Fernbedienung via FOUNDATION Fieldbus Netzwerk Automatisierungssystem Computer mit FOUNDATION Fieldbus Netzwerkkarte Industrienetzwerk High Speed Ethernet FF-HSE Netzwerk Segmentkoppler FF-HSE/FF-H1 FOUNDATION Fieldbus FF-H1 Netzwerk Versorgung FF-H1 Netzwerk T-Verteiler Messgerät Via PROFIBUS DP Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS DP verfügbar.
Seite 97 Proline Promass Q 300 A0028838  53 Möglichkeiten der Fernbedienung via PROFIBUS PA Netzwerk Automatisierungssystem Computer mit PROFIBUS-Netzwerkkarte PROFIBUS DP Netzwerk Segmentkoppler PROFIBUS DP/PA PROFIBUS PA Netzwerk T-Verteiler Messgerät Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Ausgang verfüg- bar.
Seite 98 Proline Promass Q 300 Sterntopologie A0032078  55 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Sterntopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B.
Seite 99 Proline Promass Q 300 Sterntopologie A0026545  57 Möglichkeiten der Fernbedienung via PROFINET Netzwerk: Sterntopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
Seite 100: Serviceschnittstelle
Proline Promass Q 300 Via APL-Netzwerk A0046117  59 Möglichkeiten der Fernbedienung via APL-Netzwerk Automatisierungssystem, z.B. Simatic S7 (Siemens) Ethernet-Switch, z.B. Scalance X204 (Siemens) Computer mit Webbrowser (z. B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z. B. FieldCare oder DeviceCare mit PROFINET COM DTM oder SIMATIC PDM mit FDI-Pack-...
Seite 101 Proline Promass Q 300 A0027563  60 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Webserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder Mod- bus DTM Standard-Ethernet-Verbindungskabel mit RJ45-Stecker Serviceschnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver...
Seite 102: Netzwerk Integration
Proline Promass Q 300 Verfügbare Antennen • Interne Antenne • Externe Antenne (optional) Bei schlechten Sende-/Empfangsbedingungen am Montageort. Als Zubehör verfügbar .  Jeweils nur 1 Antenne aktiv! Reichweite • Interne Antenne: Typischerweise 10 m (32 ft) • Externe Antenne: Typischerweise 50 m (164 ft) Werkstoffe (Externe Antenne) •...
Seite 103: Unterstützte Bedientools
Proline Promass Q 300 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unter- schiedlichen Bediengeräten und via verschiedene Schnittstellen erfolgen. Unterstützte Bedien- Bediengerät...
Seite 104: Historom Datenmanagement
Proline Promass Q 300 • Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware • Download Treiber für Systemintegration • Darstellung von bis zu 1000 gespeicherten Messwerten (Nur verfügbar mit dem Anwendungspa- ket Extended HistoROM →  110) Sonderdokumentation Webserver →  117 HistoROM Das Messgerät verfügt über ein HistoROM Datenmanagement.
Seite 105: Zertifikate Und Zulassungen
Instruments). Diese sind zusammen mit den zugewiesenen Normen in der entsprechenden UKCA-Konformitätserklärung aufgeführt. Durch Selektion der Bestelloption zur UKCA Kennzeich- nung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbrin- gung des UKCA-Zeichens. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd.
Seite 106: Ex-Zulassung
Proline Promass Q 300 Ex-Zulassung Das Messgerät ist zum Einsatz im explosionsgefährdeten Bereich zertifiziert und die zu beachtenden Sicherheitshinweise im separaten Dokument "Safety Instructions" (XA) beigefügt. Dieses ist auf dem Typenschild referenziert. Geräte mit dem Bestellmerkmal "Zulassung; Messumformer + Sensor", Option BA, BB, BC oder BD besitzen das Schutzniveau (EPL) Ga/Gb (Zone 0 im Messrohr).
Seite 107: Lebensmitteltauglichkeit
Proline Promass Q 300 Ex tb Zone 21 AEx/ Ex tb IIIC T** °C Db Lebensmitteltauglichkeit • 3-A-Zulassung • Nur Messgeräte mit dem Bestellmerkmal "Weitere Zulassung", Option LP "3A" verfügen über eine 3-A-Zulassung. • Die 3-A-Zulassung bezieht sich auf das Messgerät.
Seite 108: Zertifizierung Profibus
• Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) UK/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundle- genden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 109: Funkzulassung
Proline Promass Q 300 Funkzulassung Das Messgerät besitzt eine Funkzulassung. Detaillierte Informationen zur Funkzulassung: Sonderdokumentation →  117 Messgerätezulassung Das Messgerät ist als Komponente in Messanlagen (MI-005) im gesetzlich messtechnisch kontrol- lierten Einsatz gemäß der europäischen Messgeräterichtlinie 2014/32/EU (MID) zugelassen.
Seite 110: Bestellinformationen
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 111: Heartbeat Technology
Proline Promass Q 300 Heartbeat Technology Bestellmerkmal "Anwendungspaket", Option EB "Heartbeat Verification + Monitoring" Heartbeat Verification Erfüllt die Anforderung an die rückführbare Verifikation nach DIN ISO 9001:2008 Kapitel 7.6 a) "Lenkung von Überwachungs- und Messmitteln". • Funktionsprüfung im eingebauten Zustand ohne Prozessunterbrechung.
Seite 112: Petroleum & Verriegelungsfunktion
Detaillierte Angaben: Sonderdokumentation zum Gerät. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
Seite 113: Kommunikationsspezifisches Zubehör
Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. Den Bestellcode mit der Produktwurzel DK8003 verwenden. ...
Seite 114: Servicespezifisches Zubehör
Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 115: Systemkomponenten
Dokument "Fields of Activity" FA00006T Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 116: Geräteabhängige Zusatzdokumentation
Proline Promass Q 300 Betriebsanleitung Messgerät Dokumentationscode HART FOUNDA- PROFIBUS PROFIBUS Modbus EtherNet/IP PROFINET PROFINET TION Field- RS485 mit Ether- net-APL Promass Q 300 BA01490D BA01523D BA01512D BA01862D BA01501D BA01733D BA01744D BA02116D Beschreibung Geräteparameter Dokumentationscode FOUNDA- PROFINET TION Field- PROFIBUS...
Seite 117: Eingetragene Marken
Proline Promass Q 300 Handbuch zur Funktionalen Sicherheit Inhalt Dokumentationscode Proline Promass 300 SD01727D Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Abgesetztes Anzeige- und Bedienmodul DKX001 SD01763D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310 SD01793D OPC-UA-Server SD02039D Overrun-Messung SD02342D Diese Sonderdokumentation ist nur bei Geräteausführungen mit HART-Ausgang verfügbar.
Seite 118 Proline Promass Q 300 Ethernet-APL™ Eingetragene Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, Deutschland PROFINET® Eingetragene Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, Deutschland *71553414* 71553414 www.addresses.endress.com...
