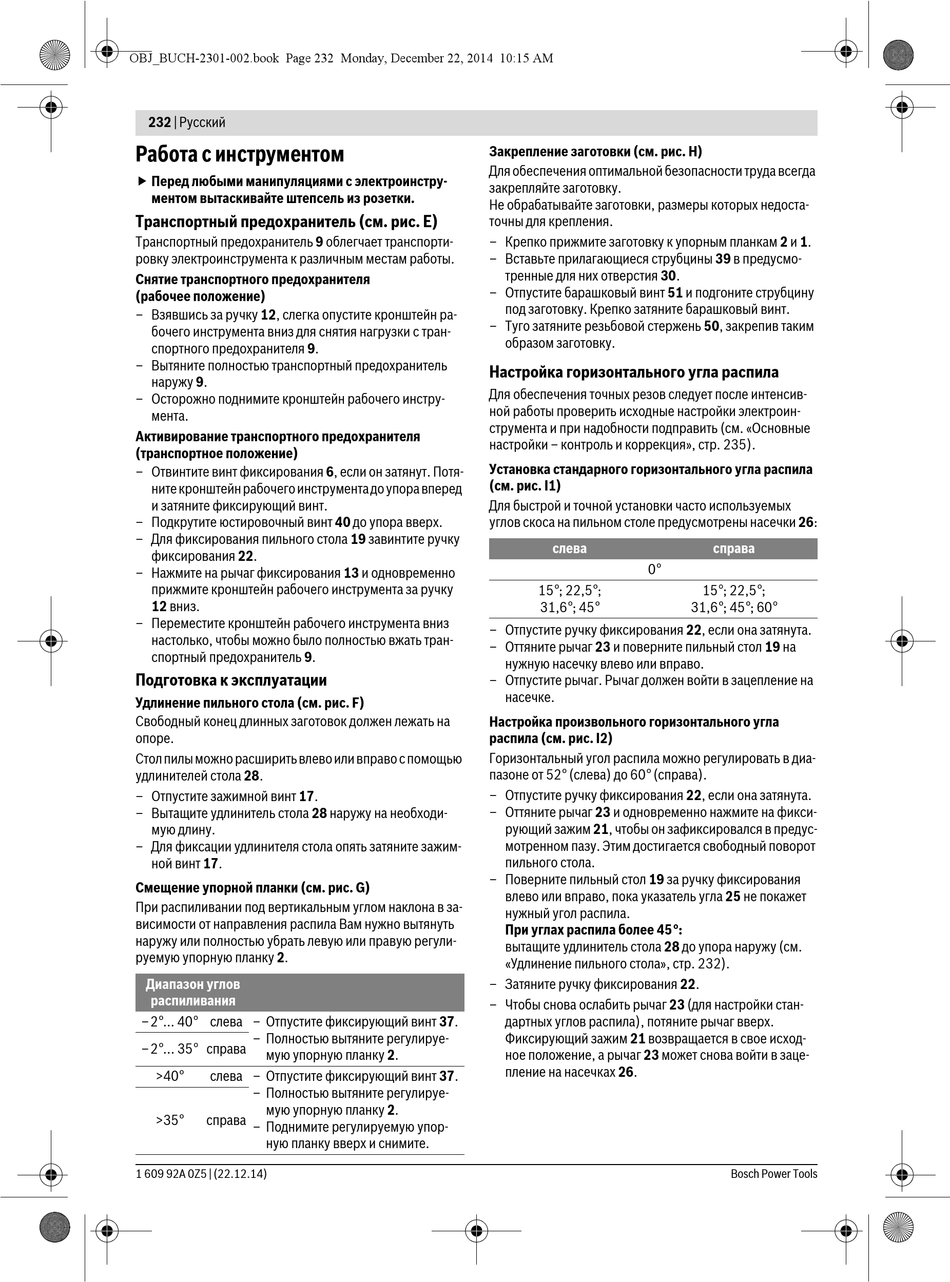

Работа с инструментом
 Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
Транспортный предохранитель (см. рис. Е)
Транспортный предохранитель 9 облегчает транспорти-
ровку электроинструмента к различным местам работы.
Снятие транспортного предохранителя
(рабочее положение)
– Взявшись за ручку 12, слегка опустите кронштейн ра-
бочего инструмента вниз для снятия нагрузки с тран-
спортного предохранителя 9.
– Вытяните полностью транспортный предохранитель
наружу 9.
– Осторожно поднимите кронштейн рабочего инстру-
мента.
Активирование транспортного предохранителя
(транспортное положение)
– Отвинтите винт фиксирования 6, если он затянут. Потя-
ните кронштейн рабочего инструмента до упора вперед
и затяните фиксирующий винт.
– Подкрутите юстировочный винт 40 до упора вверх.
– Для фиксирования пильного стола 19 завинтите ручку
фиксирования 22.
– Нажмите на рычаг фиксирования 13 и одновременно
прижмите кронштейн рабочего инструмента за ручку
12 вниз.
– Переместите кронштейн рабочего инструмента вниз
настолько, чтобы можно было полностью вжать тран-
спортный предохранитель 9.
Подготовка к эксплуатации
Удлинение пильного стола (см. рис. F)
Свободный конец длинных заготовок должен лежать на
опоре.
Стол пилы можно расширить влево или вправо с помощью
удлинителей стола 28.
– Отпустите зажимной винт 17.
– Вытащите удлинитель стола 28 наружу на необходи-
мую длину.
– Для фиксации удлинителя стола опять затяните зажим-
ной винт 17.
Смещение упорной планки (см. рис. G)
При распиливании под вертикальным углом наклона в за-
висимости от направления распила Вам нужно вытянуть
наружу или полностью убрать левую или правую регули-
руемую упорную планку 2.
Диапазон углов
распиливания
–2°... 40° слева – Отпустите фиксирующий винт 37.
– Полностью вытяните регулируе-
–2°... 35° справа
мую упорную планку 2.
>40° слева – Отпустите фиксирующий винт 37.
– Полностью вытяните регулируе-
мую упорную планку 2.
>35° справа
– Поднимите регулируемую упор-
ную планку вверх и снимите.
1 609 92A 0Z5 | (22.12.14)
Закрепление заготовки (см. рис. Н)
Для обеспечения оптимальной безопасности труда всегда
закрепляйте заготовку.
Не обрабатывайте заготовки, размеры которых недоста-
точны для крепления.
– Крепко прижмите заготовку к упорным планкам 2 и 1.
– Вставьте прилагающиеся струбцины 39 в предусмо-
тренные для них отверстия 30.
– Отпустите барашковый винт 51 и подгоните струбцину
под заготовку. Крепко затяните барашковый винт.
– Туго затяните резьбовой стержень 50, закрепив таким
образом заготовку.
Настройка горизонтального угла распила
Для обеспечения точных резов следует после интенсив-
ной работы проверить исходные настройки электроин-
струмента и при надобности подправить (см. «Основные
настройки – контроль и коррекция», стр. 235).
Установка стандарного горизонтального угла распила
(см. рис. I1)
Для быстрой и точной установки часто используемых
углов скоса на пильном столе предусмотрены насечки 26:
слева
0°
15°; 22,5°;
31,6°; 45°
– Отпустите ручку фиксирования 22, если она затянута.
– Оттяните рычаг 23 и поверните пильный стол 19 на
нужную насечку влево или вправо.
– Отпустите рычаг. Рычаг должен войти в зацепление на
насечке.
Настройка произвольного горизонтального угла
распила (см. рис. I2)
Горизонтальный угол распила можно регулировать в диа-
пазоне от 52° (слева) до 60° (справа).
– Отпустите ручку фиксирования 22, если она затянута.
– Оттяните рычаг 23 и одновременно нажмите на фикси-
рующий зажим 21, чтобы он зафиксировался в предус-
мотренном пазу. Этим достигается свободный поворот
пильного стола.
– Поверните пильный стол 19 за ручку фиксирования
влево или вправо, пока указатель угла 25 не покажет
нужный угол распила.
При углах распила более 45°:
вытащите удлинитель стола 28 до упора наружу (см.
«Удлинение пильного стола», стр. 232).
– Затяните ручку фиксирования 22.
– Чтобы снова ослабить рычаг 23 (для настройки стан-
дартных углов распила), потяните рычаг вверх.
Фиксирующий зажим 21 возвращается в свое исход-
ное положение, а рычаг 23 может снова войти в заце-
пление на насечках 26.
справа
15°; 22,5°;
31,6°; 45°; 60°
