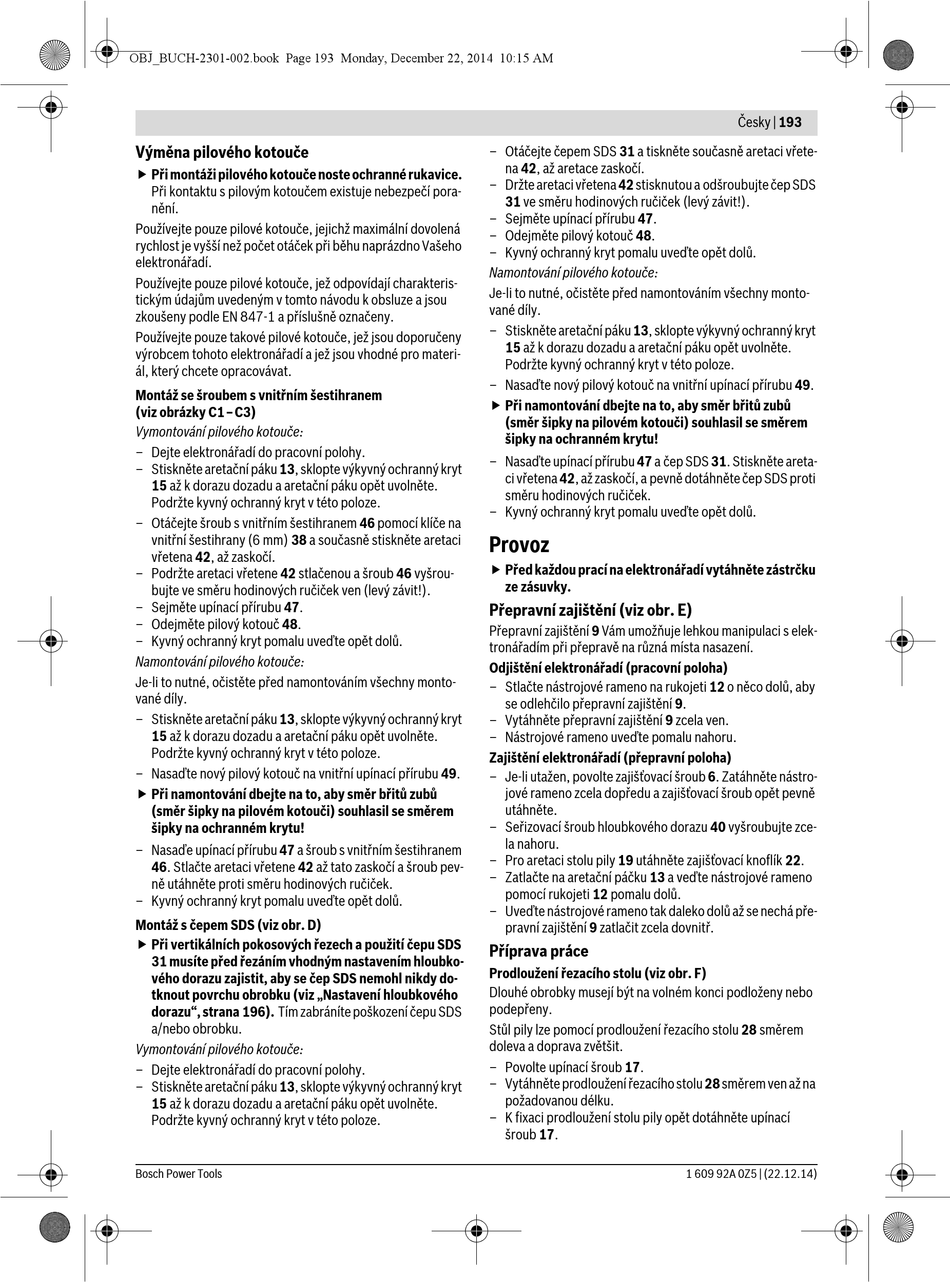

Výměna pilového kotouče
 Při montáži pilového kotouče noste ochranné rukavice.
Při kontaktu s pilovým kotoučem existuje nebezpečí pora-
nění.
Používejte pouze pilové kotouče, jejichž maximální dovolená
rychlost je vyšší než počet otáček při běhu naprázdno Vašeho
elektronářadí.
Používejte pouze pilové kotouče, jež odpovídají charakteris-
tickým údajům uvedeným v tomto návodu k obsluze a jsou
zkoušeny podle EN 847-1 a příslušně označeny.
Používejte pouze takové pilové kotouče, jež jsou doporučeny
výrobcem tohoto elektronářadí a jež jsou vhodné pro materi-
ál, který chcete opracovávat.
Montáž se šroubem s vnitřním šestihranem
(viz obrázky C1–C3)
Vymontování pilového kotouče:
– Dejte elektronářadí do pracovní polohy.
– Stiskněte aretační páku 13, sklopte výkyvný ochranný kryt
15 až k dorazu dozadu a aretační páku opět uvolněte.
Podržte kyvný ochranný kryt v této poloze.
– Otáčejte šroub s vnitřním šestihranem 46 pomocí klíče na
vnitřní šestihrany (6 mm) 38 a současně stiskněte aretaci
vřetena 42, až zaskočí.
– Podržte aretaci vřetene 42 stlačenou a šroub 46 vyšrou-
bujte ve směru hodinových ručiček ven (levý závit!).
– Sejměte upínací přírubu 47.
– Odejměte pilový kotouč 48.
– Kyvný ochranný kryt pomalu uveďte opět dolů.
Namontování pilového kotouče:
Je-li to nutné, očistěte před namontováním všechny monto-
vané díly.
– Stiskněte aretační páku 13, sklopte výkyvný ochranný kryt
15 až k dorazu dozadu a aretační páku opět uvolněte.
Podržte kyvný ochranný kryt v této poloze.
– Nasaďte nový pilový kotouč na vnitřní upínací přírubu 49.
 Při namontování dbejte na to, aby směr břitů zubů
(směr šipky na pilovém kotouči) souhlasil se směrem
šipky na ochranném krytu!
– Nasaďe upínací přírubu 47 a šroub s vnitřním šestihranem
46. Stlačte aretaci vřetene 42 až tato zaskočí a šroub pev-
ně utáhněte proti směru hodinových ručiček.
– Kyvný ochranný kryt pomalu uveďte opět dolů.
Montáž s čepem SDS (viz obr. D)
 Při vertikálních pokosových řezech a použití čepu SDS
31 musíte před řezáním vhodným nastavením hloubko-
vého dorazu zajistit, aby se čep SDS nemohl nikdy do-
tknout povrchu obrobku (viz „Nastavení hloubkového
dorazu", strana 196). Tím zabráníte poškození čepu SDS
a/nebo obrobku.
Vymontování pilového kotouče:
– Dejte elektronářadí do pracovní polohy.
– Stiskněte aretační páku 13, sklopte výkyvný ochranný kryt
15 až k dorazu dozadu a aretační páku opět uvolněte.
Podržte kyvný ochranný kryt v této poloze.
Bosch Power Tools
– Otáčejte čepem SDS 31 a tiskněte současně aretaci vřete-
na 42, až aretace zaskočí.
– Držte aretaci vřetena 42 stisknutou a odšroubujte čep SDS
31 ve směru hodinových ručiček (levý závit!).
– Sejměte upínací přírubu 47.
– Odejměte pilový kotouč 48.
– Kyvný ochranný kryt pomalu uveďte opět dolů.
Namontování pilového kotouče:
Je-li to nutné, očistěte před namontováním všechny monto-
vané díly.
– Stiskněte aretační páku 13, sklopte výkyvný ochranný kryt
15 až k dorazu dozadu a aretační páku opět uvolněte.
Podržte kyvný ochranný kryt v této poloze.
– Nasaďte nový pilový kotouč na vnitřní upínací přírubu 49.
 Při namontování dbejte na to, aby směr břitů zubů
(směr šipky na pilovém kotouči) souhlasil se směrem
šipky na ochranném krytu!
– Nasaďte upínací přírubu 47 a čep SDS 31. Stiskněte areta-
ci vřetena 42, až zaskočí, a pevně dotáhněte čep SDS proti
směru hodinových ručiček.
– Kyvný ochranný kryt pomalu uveďte opět dolů.
Provoz
 Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Přepravní zajištění (viz obr. E)
Přepravní zajištění 9 Vám umožňuje lehkou manipulaci s elek-
tronářadím při přepravě na různá místa nasazení.
Odjištění elektronářadí (pracovní poloha)
– Stlačte nástrojové rameno na rukojeti 12 o něco dolů, aby
se odlehčilo přepravní zajištění 9.
– Vytáhněte přepravní zajištění 9 zcela ven.
– Nástrojové rameno uveďte pomalu nahoru.
Zajištění elektronářadí (přepravní poloha)
– Je-li utažen, povolte zajišťovací šroub 6. Zatáhněte nástro-
jové rameno zcela dopředu a zajišťovací šroub opět pevně
utáhněte.
– Seřizovací šroub hloubkového dorazu 40 vyšroubujte zce-
la nahoru.
– Pro aretaci stolu pily 19 utáhněte zajišťovací knoflík 22.
– Zatlačte na aretační páčku 13 a veďte nástrojové rameno
pomocí rukojeti 12 pomalu dolů.
– Uveďte nástrojové rameno tak daleko dolů až se nechá pře-
pravní zajištění 9 zatlačit zcela dovnitř.
Příprava práce
Prodloužení řezacího stolu (viz obr. F)
Dlouhé obrobky musejí být na volném konci podloženy nebo
podepřeny.
Stůl pily lze pomocí prodloužení řezacího stolu 28 směrem
doleva a doprava zvětšit.
– Povolte upínací šroub 17.
– Vytáhněte prodloužení řezacího stolu 28 směrem ven až na
požadovanou délku.
– K fixaci prodloužení stolu pily opět dotáhněte upínací
šroub 17.
