A B B M E A S U R E M E N T & A N A L Y T I C S | B E T R I E B S A N L E I T U N G | O I / F M T 2 3 0 / 2 5 0 - D E R E V . C
SensyMaster FMT230, FMT250
Thermischer Masse-Durchflussmesser
—
Einführung
SensyMaster FMT230
SensyMaster FMT250

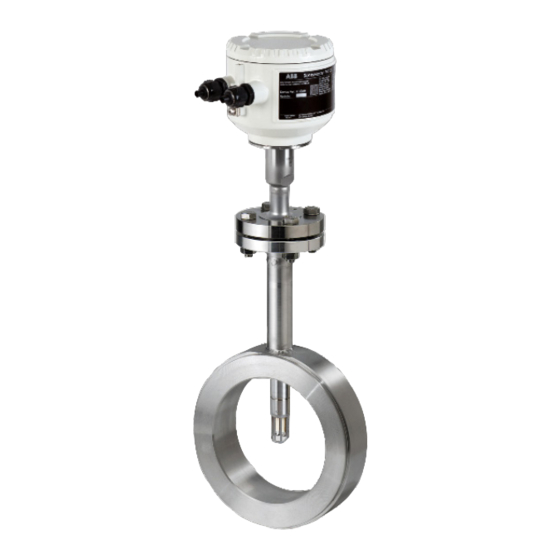

Der SensyMaster FMT230 stellt eine qualitativ
hochwertige und kosteneffektive Lösung zur
präzisen und dynamischen direkten Masse-
Durchflussmessung von Gasen bei niedrigen und
mittleren Betriebsdrücken dar. Das Modell wird
vorkonfiguriert ausgeliefert, bereit für die
Verwendung durch OEM Kunden.
Der FMT250 bietet zusätzlich höchste
Genauigkeit und erweiterte Funktionalität für
anspruchsvolle industrielle Applikationen.
Präzise und dynamische direkte
Masse-Durchflussmessung von
Gasen in OEM Applikationen
Measurement made easy
Weitere Informationen
Zusätzliche Dokumentation zum SensyMaster
FMT230, FMT250 steht kostenlos unter
www.abb.de/durchfluss zum Download zur
Verfügung.
Alternativ einfach diesen Code scannen:
