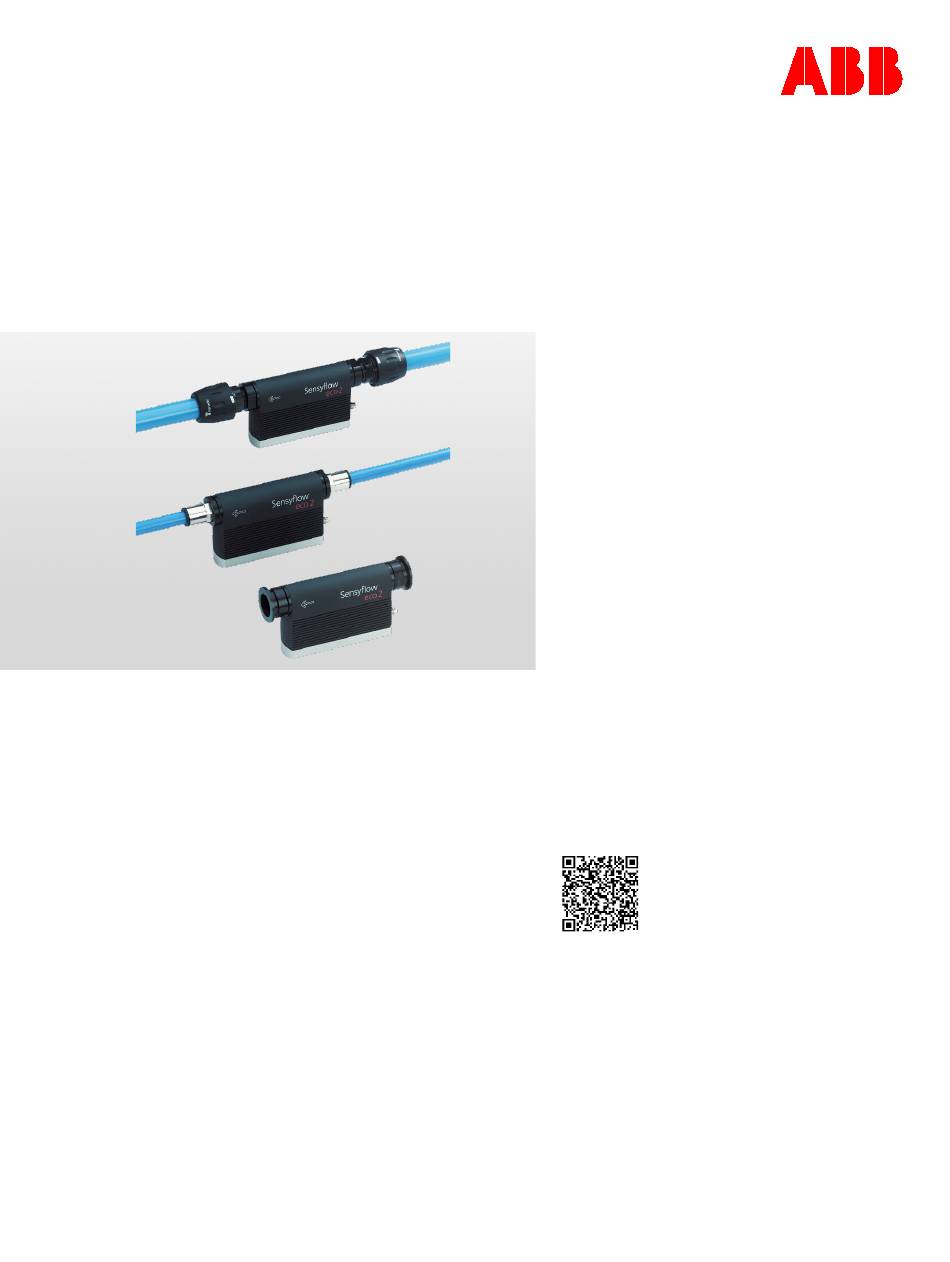

A B B M E A S U R E M E N T & A N A L Y T I C S | B E T R I E B S A N L E I T U N G | O I / F M T 2 0 0 - E C O 2 - D E R E V . H
Sensyflow FMT200-ECO2
Thermischer Masse-Durchflussmesser
—
Einführung
Sensyflow FMT200-ECO2
Der Sensyflow FMT200-ECO2 ist ein sehr
kompakter und hochdynamischer Masse-
Durchflussmesser für Luft.
Der Sensyflow FMT200-ECO2 ermögliche eine
direkte Masse- oder Normvolumen-
Durchflussmessung in pneumatischen
Anwendungen, z. B. bei der Steuerung von
Lackierrobotern oder Druckluftsystemen.
Für Luft, kompakte Bauform
Measurement made easy
Weitere Informationen
Zusätzliche Dokumentation zum Sensyflow FMT200-
ECO2 steht kostenlos unter www.abb.de/durchfluss
zum Download zur Verfügung.
Alternativ einfach diesen Code scannen:
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ABB Sensyflow FMT200-ECO2
Inhaltszusammenfassung für ABB Sensyflow FMT200-ECO2
- Seite 1 Für Luft, kompakte Bauform Measurement made easy — Einführung Weitere Informationen Sensyflow FMT200-ECO2 Der Sensyflow FMT200-ECO2 ist ein sehr Zusätzliche Dokumentation zum Sensyflow FMT200- kompakter und hochdynamischer Masse- ECO2 steht kostenlos unter www.abb.de/durchfluss Durchflussmesser für Luft. zum Download zur Verfügung.
-
Seite 2: Inhaltsverzeichnis
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H Inhaltsverzeichnis Inbetriebnahme ............12 Sicherheit ..............3 Prüfungen vor der Inbetriebnahme ........12 Allgemeine Informationen und Hinweise ......3 Einschalten der Energieversorgung ........12 Warnhinweise ................3 Prüfung nach Einschalten der Energieversorgung ..12 Bestimmungsgemäße Verwendung ........ -
Seite 3: Sicherheit
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H 1 Sicherheit Allgemeine Informationen und Hinweise Warnhinweise Die Warnhinweise in dieser Anleitung sind gemäß Die Anleitung ist ein wichtiger Bestandteil des Produktes und nachfolgendem Schema aufgebaut: muss zum späteren Gebrauch aufbewahrt werden. -
Seite 4: Bestimmungsgemäße Verwendung
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H … 1 Sicherheit Bestimmungsgemäße Verwendung Hinweise zur Datensicherheit Dieses Produkt wurde für den Anschluss an eine Masse-Durchflussmessung von Gasen und Gasgemischen in Netzwerkschnittstelle konzipiert, um über diese Informationen geschlossenen Leitungssystemen. und Daten zu übermitteln. -
Seite 5: Aufbau Und Funktion
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H 2 Aufbau und Funktion Übersicht Abbildung 1: Messwertaufnehmer mit verschiedenen Einschraubadaptern (Beispiele) Bauform Kompakte Bauform Modell Sensyflow FMT200-ECO2 Messmedien Luft Messgenauigkeit* Messabweichung < ±3 % vom Messwert, Wiederholbarkeit < ±0,5 % vom Messwert Zulässige Messmediumtemperatur T... -
Seite 6: Gerätebeschreibung
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H … 2 Aufbau und Funktion Gerätebeschreibung Beim Heißfilm-Anemometer mit konstanter Temperaturdifferenzregelung wird der beheizte Platinwiderstand auf einer konstanten Übertemperatur gegenüber einem unbeheizten Platinfühler im Gasstrom gehalten. Die zur Aufrechterhaltung der Übertemperatur notwendige Heizleistung ist dabei direkt abhängig von der Strömungsgeschwindigkeit und den stofflichen Eigenschaften... -
Seite 7: Produktidentifikation
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H 3 Produktidentifikation 4 Transport und Lagerung Typenschild Prüfung Hinweis Geräte unmittelbar nach dem Auspacken auf mögliche Die gezeigten Typenschilder sind Beispiele. Die am Gerät Beschädigungen überprüfen, die durch unsachgemäßen angebrachten Typenschilder können von dieser Darstellung Transport entstanden sind. -
Seite 8: Installation
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H 5 Installation Sicherheitshinweise Einbaubedingungen Einbaulage WARNUNG Die Einbaulage ist beliebig. Verletzungsgefahr durch spannungsführende Teile. Unsachgemäße Arbeiten an den elektrischen Anschlüssen Vorlaufstrecken können zu einem Stromschlag führen. Um negative Einflüsse auf die Messgenauigkeit zu •... -
Seite 9: Umgebungsbedingungen
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H Umgebungsbedingungen Montage des Messwertaufnehmers Lagertemperaturbereich Vor der Montage des Messwertaufnehmers folgende Punkte −30 bis 85 °C (−22 bis 185 °F) sicherstellen: • Die Umgebungsbedingungen am Montageort Umgebungstemperatur entsprechen den Angaben unter Umgebungsbedingungen auf Seite 9. -
Seite 10: Elektrische Anschlüsse
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H … 5 Installation Elektrische Anschlüsse Anschlussbelegung Elektrische Daten der Ein- und Ausgänge Energieversorgung Für den elektrischen Anschluss des Messwertaufnehmers ist das mitgelieferte Kabel zu verwenden. Es wird mit dem Stecker am Messwertaufnehmer angeschlossen. -
Seite 11: Digitalausgang
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H Parametrierung Digitalausgang Der Sensyflow FMT200-ECO2 kann gleichzeitig einen Analog- Als Impuls- / Frequenz- oder Binärausgang konfigurierbar. ausgang (Strom 0 / 4 bis 20 mA oder Spannung 0 bis 5 / 10 V), einen Digitalausgang (Frequenz, Impuls, Alarm) und die serielle RS 232-Schnittstelle bedienen. -
Seite 12: Inbetriebnahme
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H 6 Inbetriebnahme … 5 Installation Prüfungen vor der Inbetriebnahme … Parametrierung Die optional erhältliche Parametrierbox dient zur einfacheren Vor der Inbetriebnahme des Gerätes müssen folgende Punkte Verdrahtung für Test- und Parametrierzwecke. Elektrisch geprüft werden:... -
Seite 13: Parametrierprogramm Installieren
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H Parametrierprogramm installieren Parametrierprogramm starten Das Parametrierprogramm befindet sich auf dem mitgelieferten 1. Den Messwertaufnehmer mithilfe des D-Sub-Adapters mit USB-Stick. einer freien RS232-Schnittstelle des PC / Laptops verbinden. Wenn keine RS232-Schnittstelle vorhanden ist, zusätzlich den Das Parametrierprogramm muss auf dem PC / Laptop installiert USB-RS232-Adapter verwenden. -
Seite 14: Parameterübersicht
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H … 6 Inbetriebnahme Parameterübersicht AKTUELLE GERÄTEDATEN ANALOGAUSGANG STROM 0 bis 20 mA 4 bis 20 mA SPANNUNG 0 bis 10 V 0 bis 5 V DIGITALAUSGANG FREQUENZAUSGANG 10 bis 1000 Hz 1 bis 100 Hz... -
Seite 15: Parameterbeschreibung
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H Parameterbeschreibung Menüleiste HINWEIS Datenverlust Menü / Parameter Beschreibung Datenverlust durch Abschalten der Energieversorgung Konfiguration während der Initialisierungsphase (Status-LED blinkt rot) des Werkseinstellungen Zeigt die werksseitig eingestellten Parameter. Gerätes. Speichern Speichert den aktuellen Parametersatz auf einem •... - Seite 16 Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H … 6 Inbetriebnahme … Parameterbeschreibung Benutzerdefinierte Einheit hinzufügen Abbildung 8: Menü „Einheit hinzufügen“ Hier kann eine benutzerdefinierte Einheit erstellt werden. Die Einheit muss als ein Vielfaches von kg/h abgebildet werden können. Parameter...
-
Seite 17: Registerkarte „Aktuelle Gerätedaten" (Startbild)
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H Registerkarte „Aktuelle Gerätedaten“ (Startbild) 1 Menüleiste 6 Statusleiste 2 Registerkarten 7 Verbindungsstatus Messwertaufnehmer 3 Gerätekennung 8 Anzeige Parameter Analogausgang 4 Aktueller Messwert 9 Anzeige Parameter Digitalausgang (nur wenn konfiguriert) 5 Anzeige Parameter Normzustand (bei Auswahl einer Volumeneinheit) -
Seite 18: Statusleiste
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H … 6 Inbetriebnahme … Parameterbeschreibung Gerätekennung Normzustand Anzeige von Informationen zum angeschlossenen Messwertaufnehmer. Parameter Beschreibung Fertigungsnummer Einmalige Seriennummer des angeschlossenen Abbildung 11: Feld Normzustand Messwertaufnehmers, bitte bei jeder Rückfrage an ABB angeben. - Seite 19 Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H Option Impulsausgang: Abbildung 13: Impulsausgang Der aktuelle Messwert wird in Impulsen/Einheit am Digitalausgang ausgegeben. Parameter Beschreibung Wertigkeit Eingestellte Durchflussmenge pro Impuls. Dauer Eingestellte Impulslänge. Polarität Eingestellte Polarität (low/high) für den Impuls. Option Schalter: Abbildung 14: Schalter Der aktuelle Messwert wird auf Über- und Unterschreitung eines...
-
Seite 20: Registerkarte „Analogausgang
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H … 6 Inbetriebnahme … Parameterbeschreibung Registerkarte „Analogausgang“ 1 Bereich „konfigurieren“, Auswahl der zu konfigurierenden Parameterüber 3 Anzeige der neu ausgewählten Werte. die Kontrollkästchen / . 2 Anzeige der aktuell eingestellten Werte Abbildung 15: Parametrierprogramm, Registerkarte „Analogausgang“... - Seite 21 Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H Parameter für den Analogausgang Parameter Beschreibung Analogausgang Auswahl der Betriebsart des Analogausgangs: 0-20 mA, 4-20 mA, 0-5 V, 0-10 V Messbereichsendwert Einstellung des Durchflusswertes für den maximalen Strom / die maximale Spannung am Analogausgang.
-
Seite 22: Registerkarte „Digitalausgang
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H … 6 Inbetriebnahme … Parameterbeschreibung Registerkarte „Digitalausgang“ 1 Bereich „konfigurieren“, Auswahl der zu konfigurierenden Parameterüber 3 Anzeige der neu ausgewählten Werte. die Kontrollkästchen / . 2 Anzeige der aktuell eingestellten Werte Abbildung 16: Parametrierprogramm, Registerkarte „Digitalausgang“... - Seite 23 Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H Option „Impulsausgang“ Digitalausgang Konfiguration des Digitalausgangs. Option „Frequenz standard“ Abbildung 19: Impulsausgang Abbildung 17: Frequenzausgang Standard Der aktuelle Messwert wird in Impulsen/Einheit am Digitalausgang ausgegeben. In der Betriebsart „Frequenz standard“ kann zwischen den zwei...
-
Seite 24: Bedienung
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H 7 Bedienung 8 Diagnose / Fehlerbehebung Allgemeines Hinweis Das Gerät verfügt über keine Bedienelemente zur Fehlermeldungen und Gerätestörungen werden über die Status- Parametrierung vor Ort. LED am Messwertaufnehmer angezeigt. Die Bedienung und Konfiguration erfolgt über das Parametrierprogramm, siehe Inbetriebnahme auf Seite 12. -
Seite 25: Wartung / Reparatur
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H 9 Wartung / Reparatur Allgemeines Alle Messsysteme werden auf werkseigenen Kalibrieranlagen Reinigen durch Ausblasen: kalibriert. Das Gerät arbeitet wartungsfrei. 1. Stecker des Anschlusskabels von dem Messwertaufnehmer trennen. Lediglich eine stärkere Staub- oder Ölbelastung der Luft kann 2. -
Seite 26: Demontage Und Entsorgung
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H 10 Demontage und Entsorgung Entsorgung Demontage WARNUNG Hinweis Produkte, die mit dem nebenstehenden Symbol Verletzungsgefahr durch Prozessbedingungen. gekennzeichnet sind, dürfen nicht als unsortierter Aus den Prozessbedingungen, z. B. hohe Drücke und Siedlungsabfall (Hausmüll) entsorgt werden. -
Seite 27: Zubehör
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H 11 Zubehör Messwertaufnehmer Abbildung 21: Messwertaufnehmer FMT200-ECO2 mit eingeschraubtem Kleinflanschadapter... -
Seite 28: Kleinflanschverbindungen
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H … 11 Zubehör Kleinflanschverbindungen KF = ISO-KF-Flansch (ISO-Kleinflansch) Prozessanschluss KF DN 25, zur Adaption von Ein- und Auslauf, enthält 2 Spann- und 2 Dichtringe Einlaufstrecke 10 × D, beidseitig mit Verbindung KF DN 25 Auslaufstrecke 5 ×... -
Seite 29: Verschraubungen Und Adapter
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H Verschraubungen und Adapter Verschraubung G ⅜ in, Anschluss für Legris-Schlauchadapter, Paar) für Ein- und Auslauf; Einlaufadapter mit High-Tech-Strömungsberuhiger Legris-Schlauchadapter (Paar) Verschraubung G ¾ in, gleichzeitig Anschluss für Transair-System 25 mm (Paar) Transair-Adapter 25 mm (Paar) Verschraubung G ½... -
Seite 30: Technische Daten
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H 12 Technische Daten 13 Weitere Dokumente Hinweis Hinweis Alle Dokumentationen, Konformitätserklärungen und Zertifikate Das Datenblatt des Gerätes steht im Downloadbereich von ABB stehen im Download-Bereich von ABB zur Verfügung. www.abb.de/durchfluss zur Verfügung. -
Seite 31: Anhang
Sensyflow FMT200-ECO2 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT200-ECO2-DE REV. H 14 Anhang Rücksendeformular Erklärung über die Kontamination von Geräten und Komponenten Die Reparatur und / oder Wartung von Geräten und Komponenten wird nur durchgeführt, wenn eine vollständig ausgefüllte Erklärung vorliegt. Andernfalls kann die Sendung zurückgewiesen werden. Diese Erklärung darf nur von autorisiertem Fachpersonal des Betreibers ausgefüllt und unterschrieben werden. - Seite 32 Technische Änderungen sowie Inhaltsänderungen dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor. Bei Bestellungen gelten die vereinbarten detaillierten Angaben. ABB übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Themen und Abbildungen vor.
