TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D

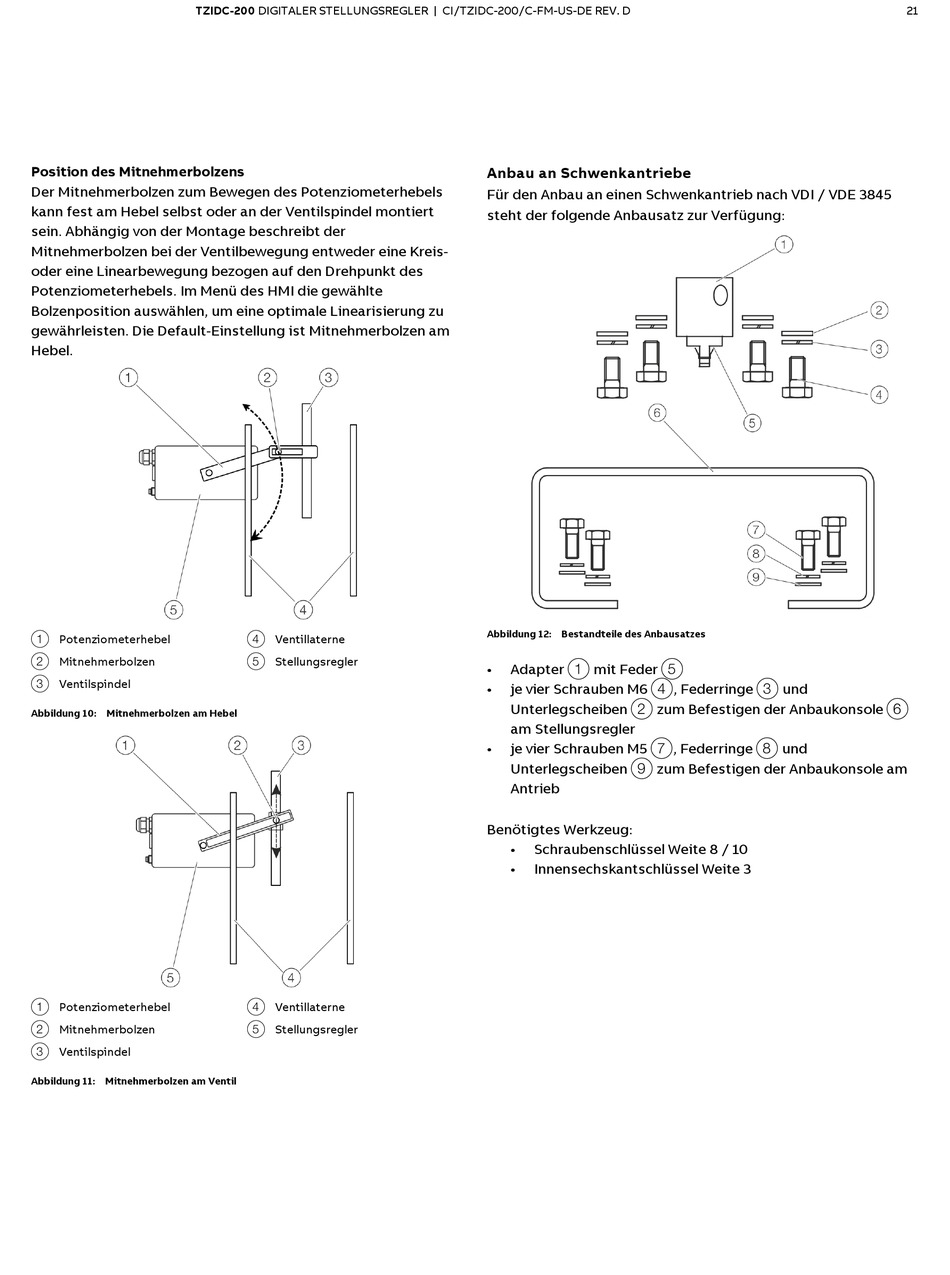

Position des Mitnehmerbolzens
Der Mitnehmerbolzen zum Bewegen des Potenziometerhebels
kann fest am Hebel selbst oder an der Ventilspindel montiert
sein. Abhängig von der Montage beschreibt der
Mitnehmerbolzen bei der Ventilbewegung entweder eine Kreis-
oder eine Linearbewegung bezogen auf den Drehpunkt des
Potenziometerhebels. Im Menü des HMI die gewählte
Bolzenposition auswählen, um eine optimale Linearisierung zu
gewährleisten. Die Default-Einstellung ist Mitnehmerbolzen am
Hebel.
1 Potenziometerhebel
2 Mitnehmerbolzen
3 Ventilspindel
Abbildung 10: Mitnehmerbolzen am Hebel
1 Potenziometerhebel
2 Mitnehmerbolzen
3 Ventilspindel
Abbildung 11: Mitnehmerbolzen am Ventil
4 Ventillaterne
5 Stellungsregler
4 Ventillaterne
5 Stellungsregler

Anbau an Schwenkantriebe

Für den Anbau an einen Schwenkantrieb nach VDI / VDE 3845
steht der folgende Anbausatz zur Verfügung:
Abbildung 12: Bestandteile des Anbausatzes
Adapter 1 mit Feder 5
•
je vier Schrauben M6 4, Federringe 3 und
•
Unterlegscheiben 2 zum Befestigen der Anbaukonsole 6
am Stellungsregler
je vier Schrauben M5 7, Federringe 8 und
•
Unterlegscheiben 9 zum Befestigen der Anbaukonsole am
Antrieb
Benötigtes Werkzeug:
• Schraubenschlüssel Weite 8 / 10
• Innensechskantschlüssel Weite 3
21
