Masseanschluss der Platine
Die Platine (PCB) verfügt über eine Anschlussoption direkt unterhalb der Abdeckplatte der
Netzanschluss-Klemmenleiste (siehe unten), über die das Netzteil für verschiedene
Erdungskonfigurationen eingerichtet werden kann.

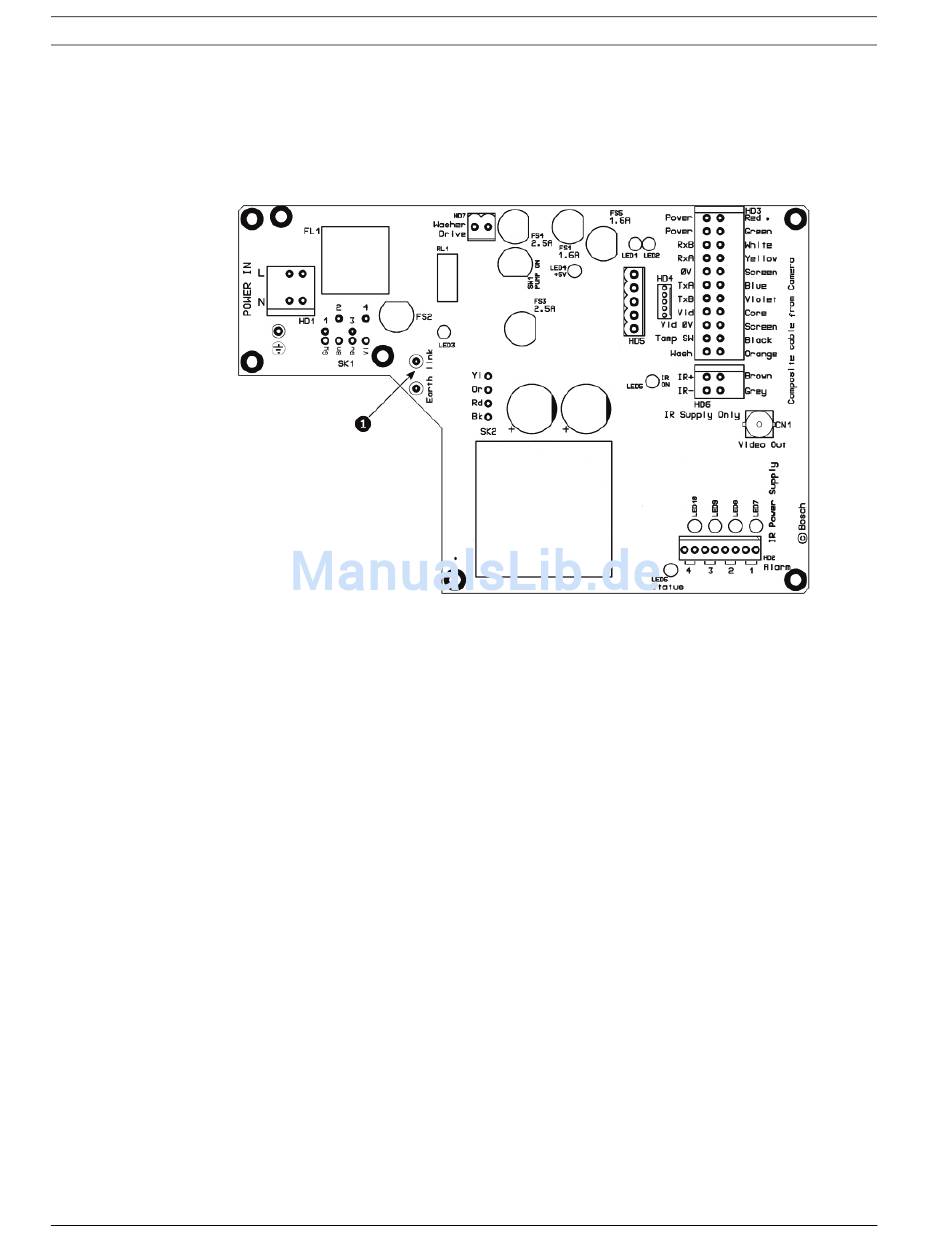

Bild 4.1 Masseanschluss des IR-Netzteils
Der Masseanschluss (Element 1, oben) muss unterbrochen werden, wenn eine separate
Verbindung zwischen Videobildschirm und Erde besteht. Dies ist in der Regel bei Systemen
der Fall, die vollständig aus Kupferleitungen bestehen und bei denen alle Kupfer-Koaxialkabel
für die Videosignale in den Kontrollraum geführt und an einem zentralen Erdungspunkt
angeschlossen werden. Wenn Lichtwellenleiter oder andere indirekte Verbindungsmethoden
für die Übertragung von Daten und Videosignalen zum und vom Kontrollraum verwendet
werden, muss dieser Masseanschluss vorhanden sein, wenn er den einzigen Kamera- und
Massebezugspunkt bildet.
