Montageverfahren für Seite-an-Seite Einbaumontage
2
1
xx06000181.vsd
IEC06000181 V1 DE

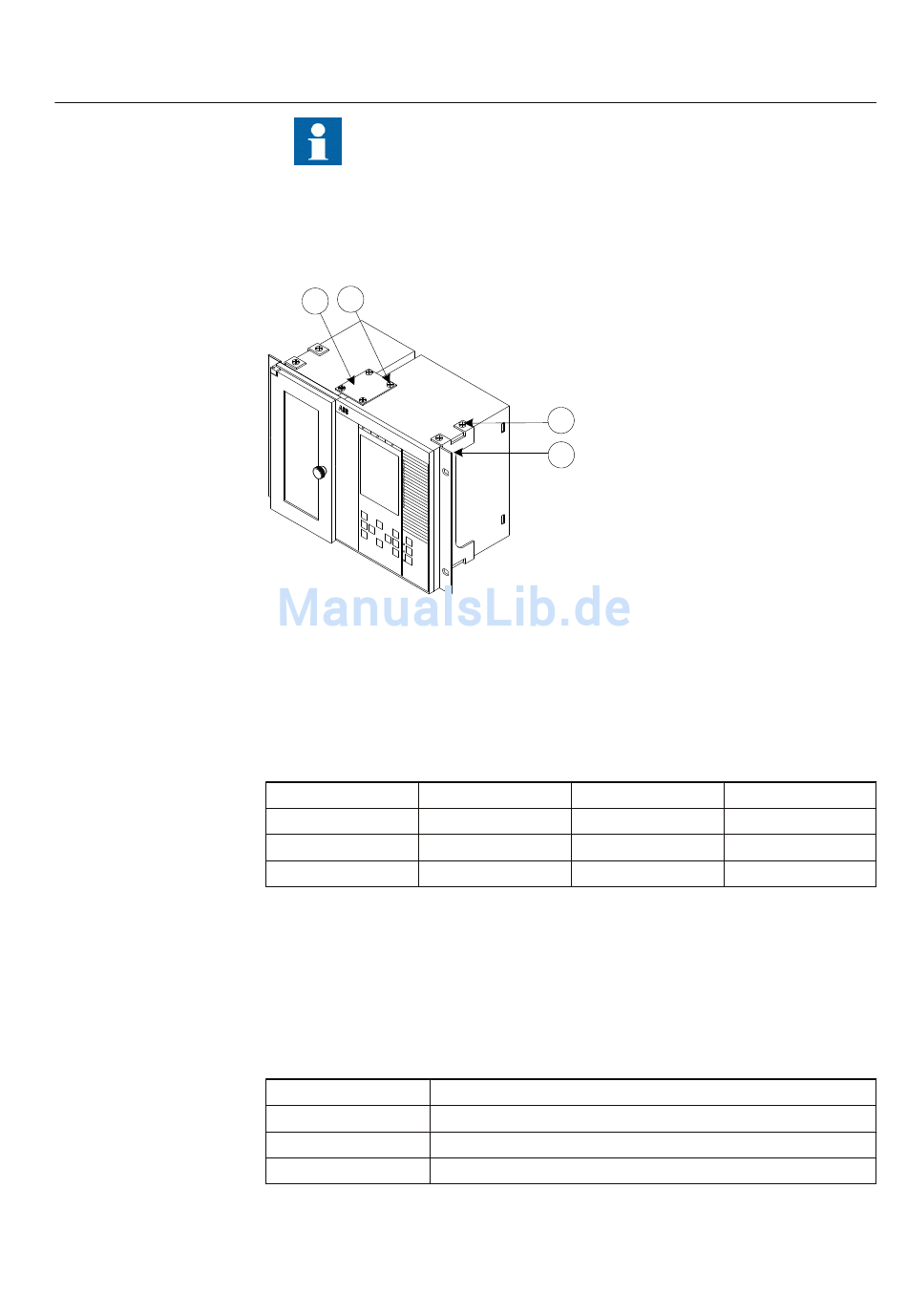

Abb. 466: Seite-an-Seite Einbaumontagedetails (RHGS6 Seite-an-Seite mit
1/2 x 19" Gerät).
PosNr. Beschreibung
1 Montageplatte
2, 3 Schrauben
4 Montagewinkel

Technische Daten

Gehäuse
Tabelle 606: Gehäuse
Material
Frontplatte
Oberflächenbehandlung
Endbearbeitung
3
4
Menge
2
16
2
Stahlblech
Stahlblechprofil mit Ausschnitt für HMI
Aluzink vorbeschichteter Stahl
Hellgrau (RAL 7035)
Abschnitt 18
Hardware
Typ
-
M4x6
-
955
