Ergänzungsgeräte anschließen

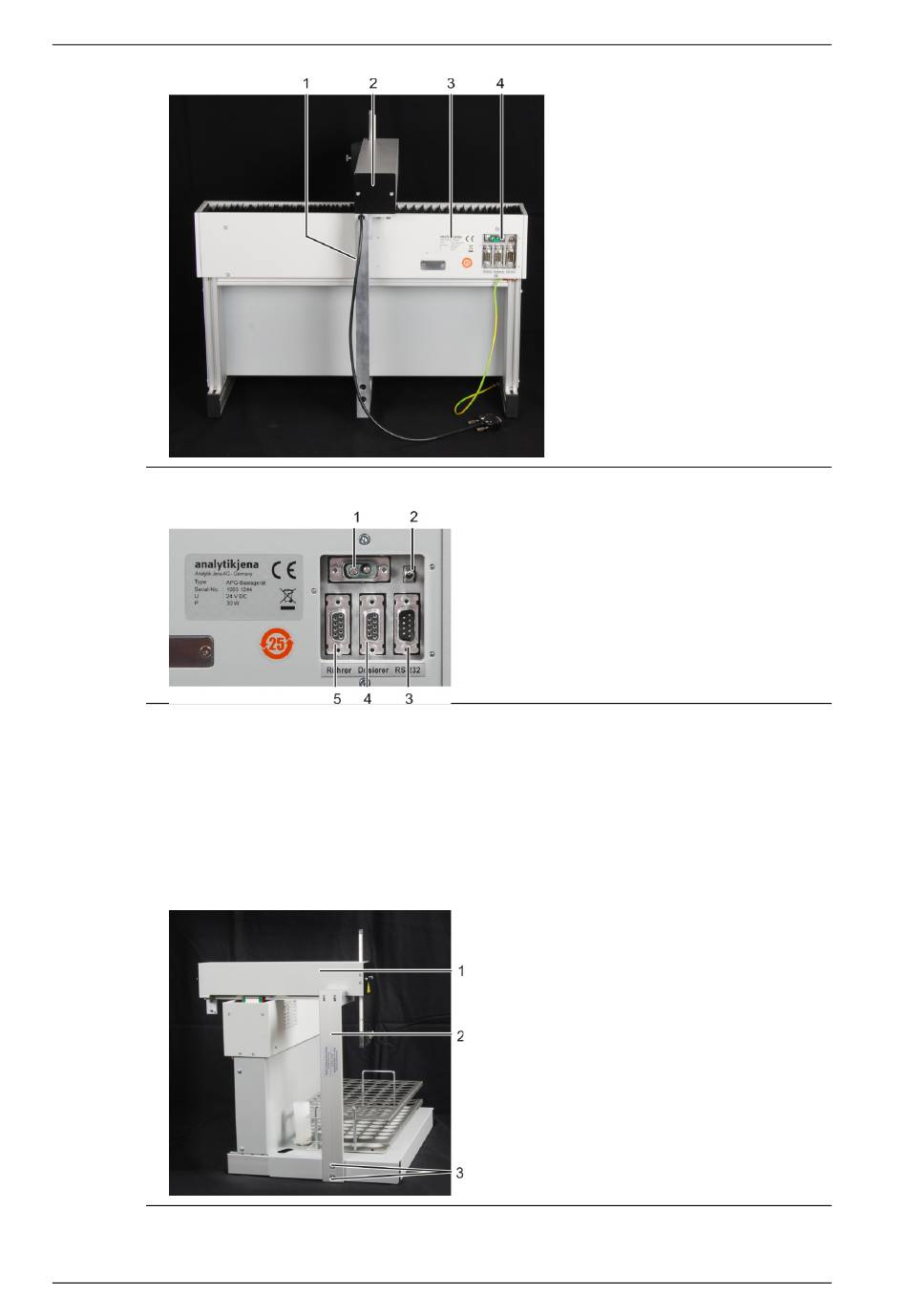

Abb. 28
Abb. 29

Aufstellen des EPA-Samplers

1. Entfernen Sie die Transportsicherung!
Entfernen Sie die beiden Senkschrauben mit dem beiliegenden Sechskant-Stift-
−
schlüssel SW3.
− Nehmen Sie den kompletten Transportsicherungsbügel ab und bewahren Sie die
Transportsicherung gut auf (für Transport im Servicefall o. ä.).
Abb. 30
50
Rückseite des EPA-Samplers
Elektrische Anschlüsse an der Rückseite des EPA-Samplers
Transportsicherung
1 Rührbügel
2 Probengeberarm
3 Typenschild
4 Elektrische Anschlüsse
1 Anschluss an Netzteil
2 Geräteschalter
3 Anschluss an Analysator
4 wird nicht verwendet
5 Anschluss Rührer
1 Probengeberarm
2 Transportsicherungsbügel
3 Schrauben
multi N/C pharma HT
