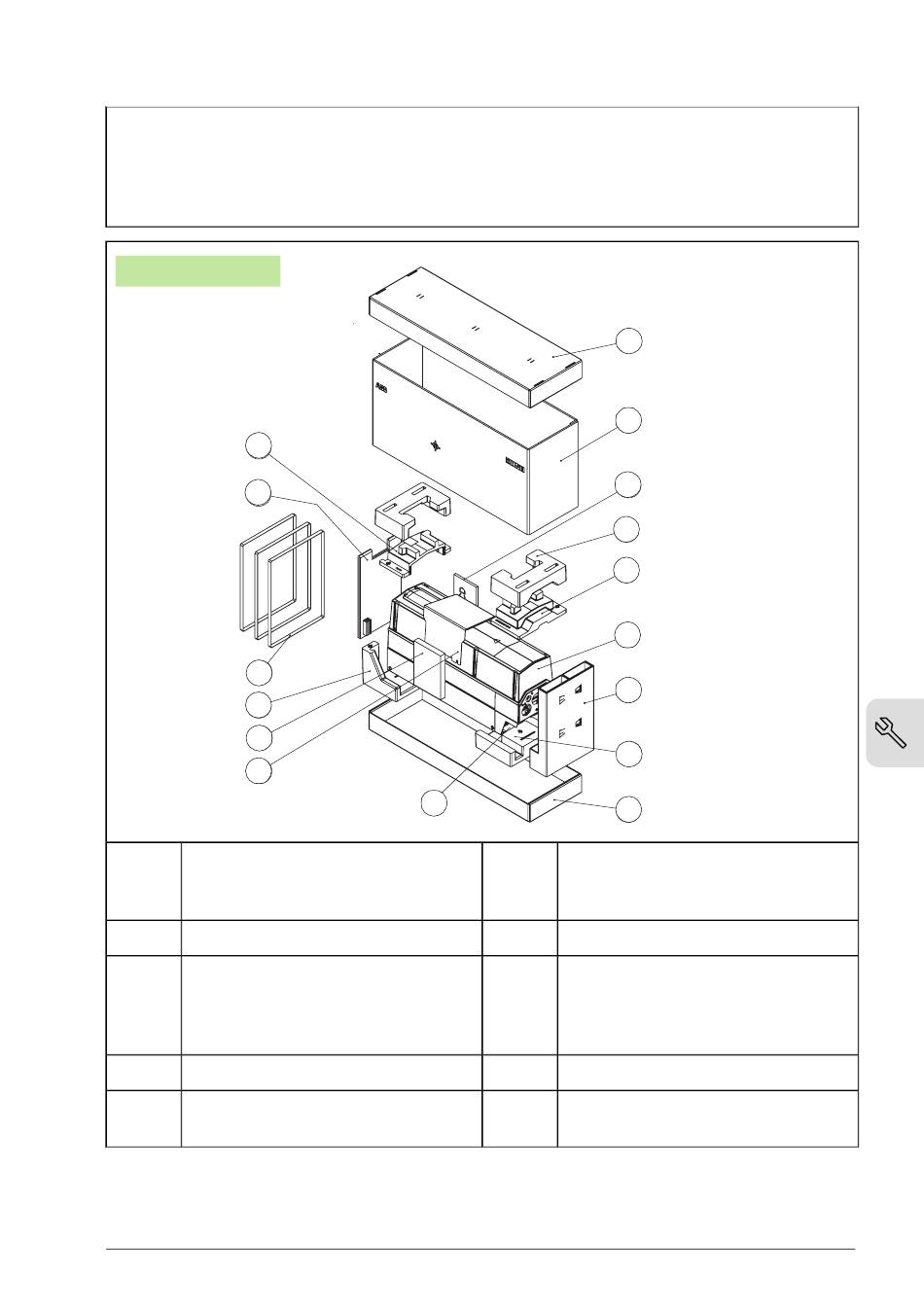

Wie folgt auspacken:
Die Bänder durchschneiden (10).
Das Karton-Oberteil (11) und die Polster (6...9) entfernen.
Den Kartoneinsatz (5) abnehmen.
Den Frequenzumrichter wegheben.
IP55 (UL Type 12)
9
8
12
5
1
13
1 Gedruckte Kurzanleitungen und
Handbücher, mehrsprachiger
Warnaufkleber "Restspannung"
2 -
3 Kartonunterteil + -Oberteil
4 Kartonhülle
5 Polster der Verpackung
15
7...11 Polster und Kartonverstärkung
Montageschablone auf 7.
12 Bänder
13 Haube im Lieferumfang der Baugrö-
ßen R4 und R5 enthalten. Die Haube
wird nur für Installationen gemäß UL-
Typ 12 benötigt.
14 Tragholz/-profil
15 Vibrationsdämpfer-Paket (Option
+C131)
