Mit „easy" verdrahten
88
Anwendungsbereiche
Nachlauf von Motoren oder Lüftern aktivieren
Lichtsteuerung mit Zufallsschalten bei
Abwesenheit

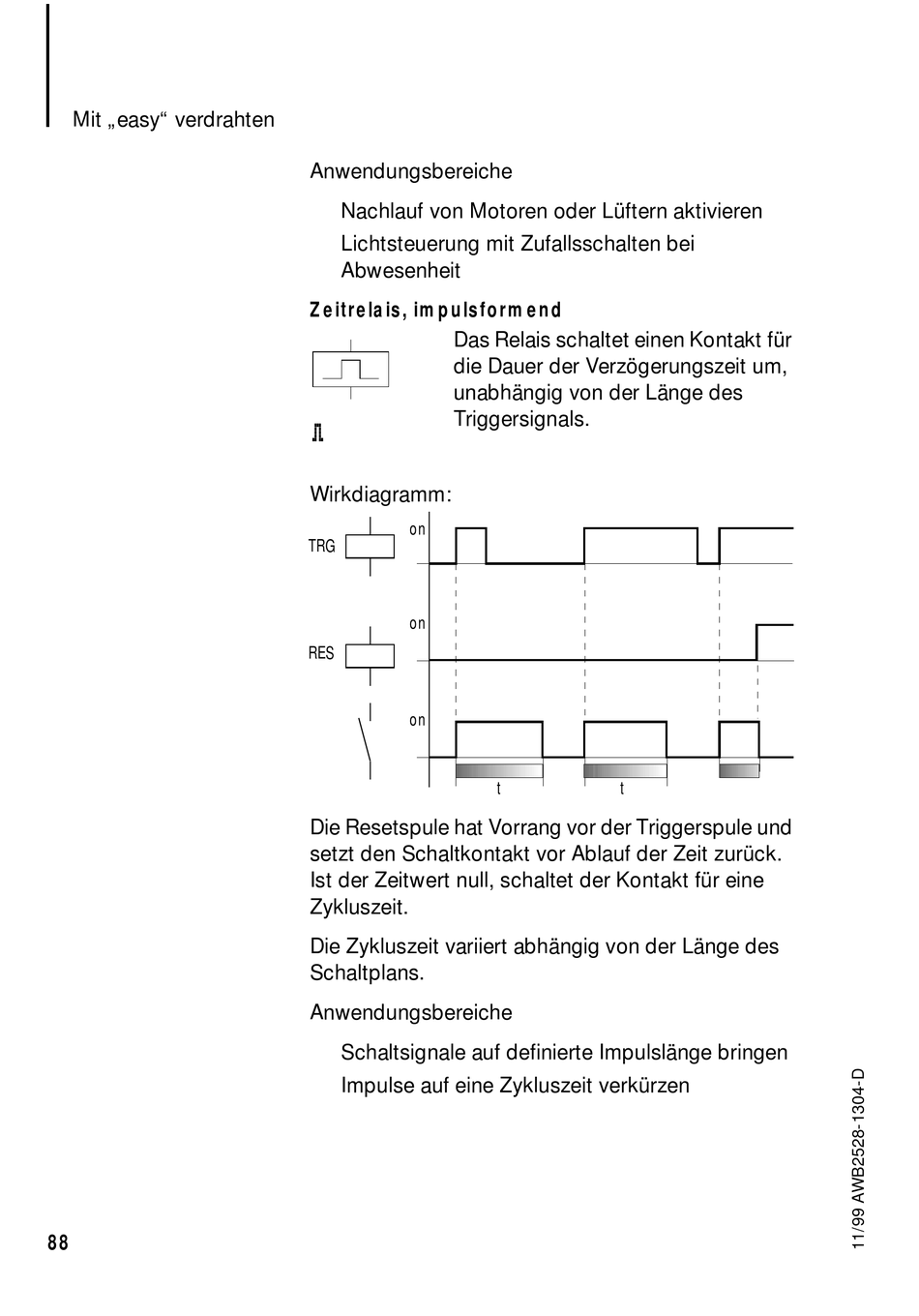

Zeitrelais, impulsformend
Das Relais schaltet einen Kontakt für
die Dauer der Verzögerungszeit um,
unabhängig von der Länge des
Triggersignals.
ü
Wirkdiagramm:
on
TRG
on
RES
on
Die Resetspule hat Vorrang vor der Triggerspule und
setzt den Schaltkontakt vor Ablauf der Zeit zurück.
Ist der Zeitwert null, schaltet der Kontakt für eine
Zykluszeit.
Die Zykluszeit variiert abhängig von der Länge des
Schaltplans.
Anwendungsbereiche
Schaltsignale auf definierte Impulslänge bringen
Impulse auf eine Zykluszeit verkürzen
t
t
