Das Bedienmenü

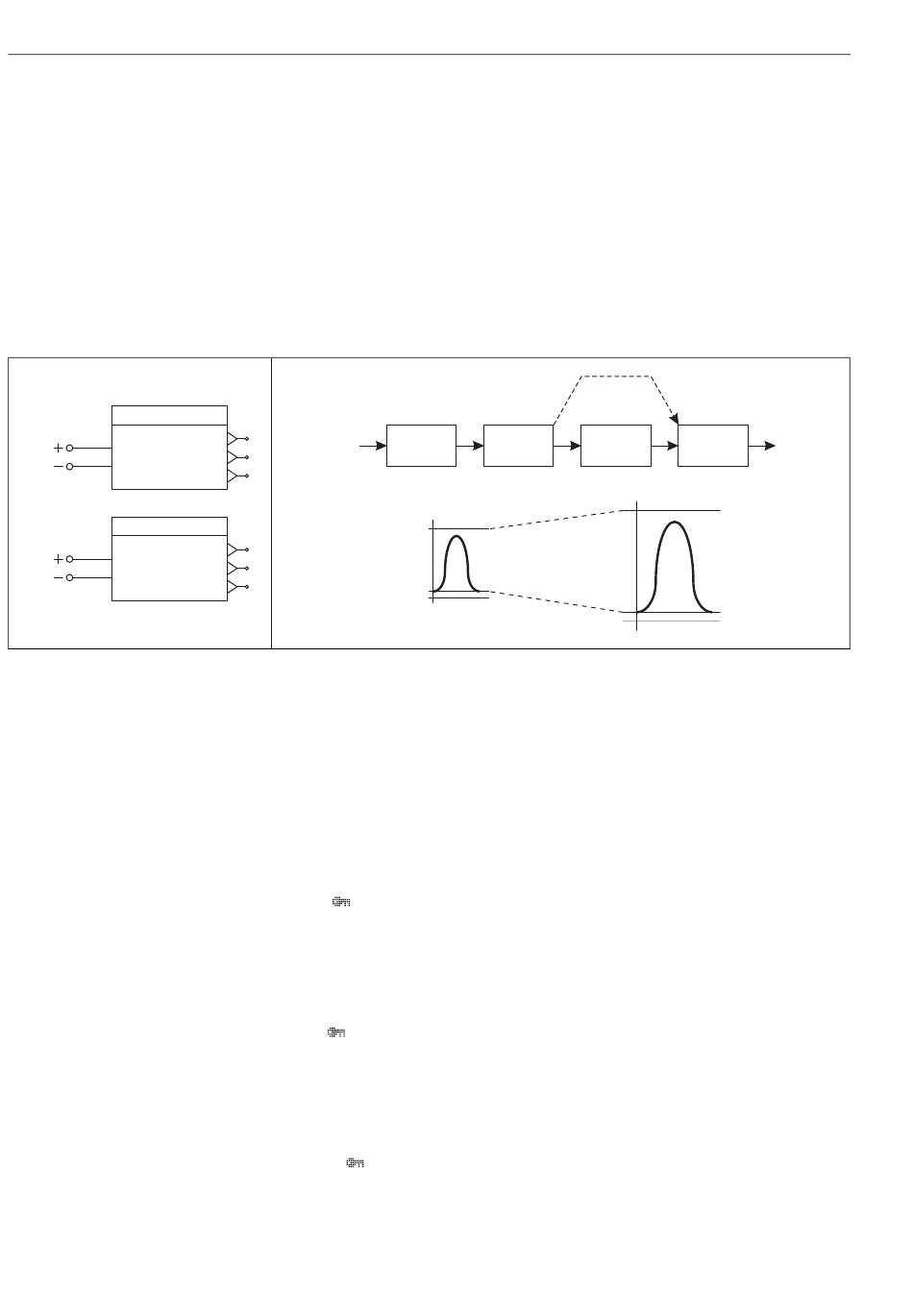

IS AI
Eingangs Wert
Eingangs Wert %
AI
Eingangs Wert
Eingangs Wert %
50
4.7 Menu "Anal. Ein-/Ausg."
Das Menü "Analogeingang/-ausgang" enthält abhängig von der Konfiguration des NRF590
mehrere Funktionsblöcke:
(71XX)
• IS AI
(72xx)
• Nr. (abhängig vom Protokoll)
(73xx)
• Nr. (abhängig vom Protokoll)
(74xx)
• Nr. (abhängig vom Protokoll)
(75xx)
• Nr. (falls die Option ausgewählt wurde)
4.7.1 Function Block "Analogeingang"
Wert
Eingang
Wert
Eingang mA
Alle Analogeingänge des NRF590 haben den gleichen Satz von Paramtern und Funktionen.
Beim Betreten der Funktion werden zwei Betriebsmodi (und ein zusätzlicher Setup) angebo-
ten:
(7n1X)
• inaktiv
(7n2X)
• aktiv
Nach der Aktivierung des Eingangs können zusätzliche Parameter konfiguriert werden.
(7n2X)
Submenu "Setup"
(7n21)
Einheiten
Units: Bestimmt, in welchen Einheiten-Typ der Eingangswert konvertiert wird (Füllstand,
Temperatur, Druck usw.). Die verwendete Einheit ist dann diejenige die für diesen Einhei-
ten-Typ in der Funktionsgruppe "Anzeige" des Tank Side Monitor festgelegt wurde. (Vorga-
bewert: Percent) (geschützt durch Eichschutzschalter)
(7n22)
0% Wert
0% Value: Dieser Punkt gibt an, welchen Ausgangswert ein Eingangswert von 4 mA (0%)
erzeugen soll. Zusammen mit dem 100%-wert wird diese Angabe zur linearen Skalierung
zwischen Eingangs- und Ausgangswerten verwendet. (Vorgabewert: "unbekannt")
(geschützt durch Eichschutzschalter)
(7n23)
100% Wert
100% Value: Dieser Punkt gibt an, welchen Ausgangswert ein Eingangswert von 20 mA
(100%) erzeugen soll. Zusammen mit dem 0%-Wert wird diese Angabe zur linearen Skalie-
rung zwischen Eingangs- und Ausgangswert verwendet. (Vorgabewert: "unbekannt")
(geschützt durch Eichschutzschalter)
(7XXX)
< 3.5 mA
> 21 mA
Kalibration
ADC mA/%
mA %
100%
20
4
0%
Einheiten
0% Wert
100% Wert
Dämpfgsfaktor
FILTER %/OP
%
100% Wert
Wert
0% Wert
Wert
L00-NRF590-19-00-00-de-062
