Hysterese
Der Füllstand des Produktes im Tank ist nicht konstant sonder schwankt leicht (z.B. durch
Wellen aufgrund von Wind). Wenn der Füllstand um den Mindestwert (HTMinLevel)
schwankt, schaltet der Algorithmus ständig zwischen der Berechnung der Dichte und dem
Halten des letzten Wertes hin und her.
Um dies zu verhindern, wird um den Mindestfüllstand eine Hysterese definiert.

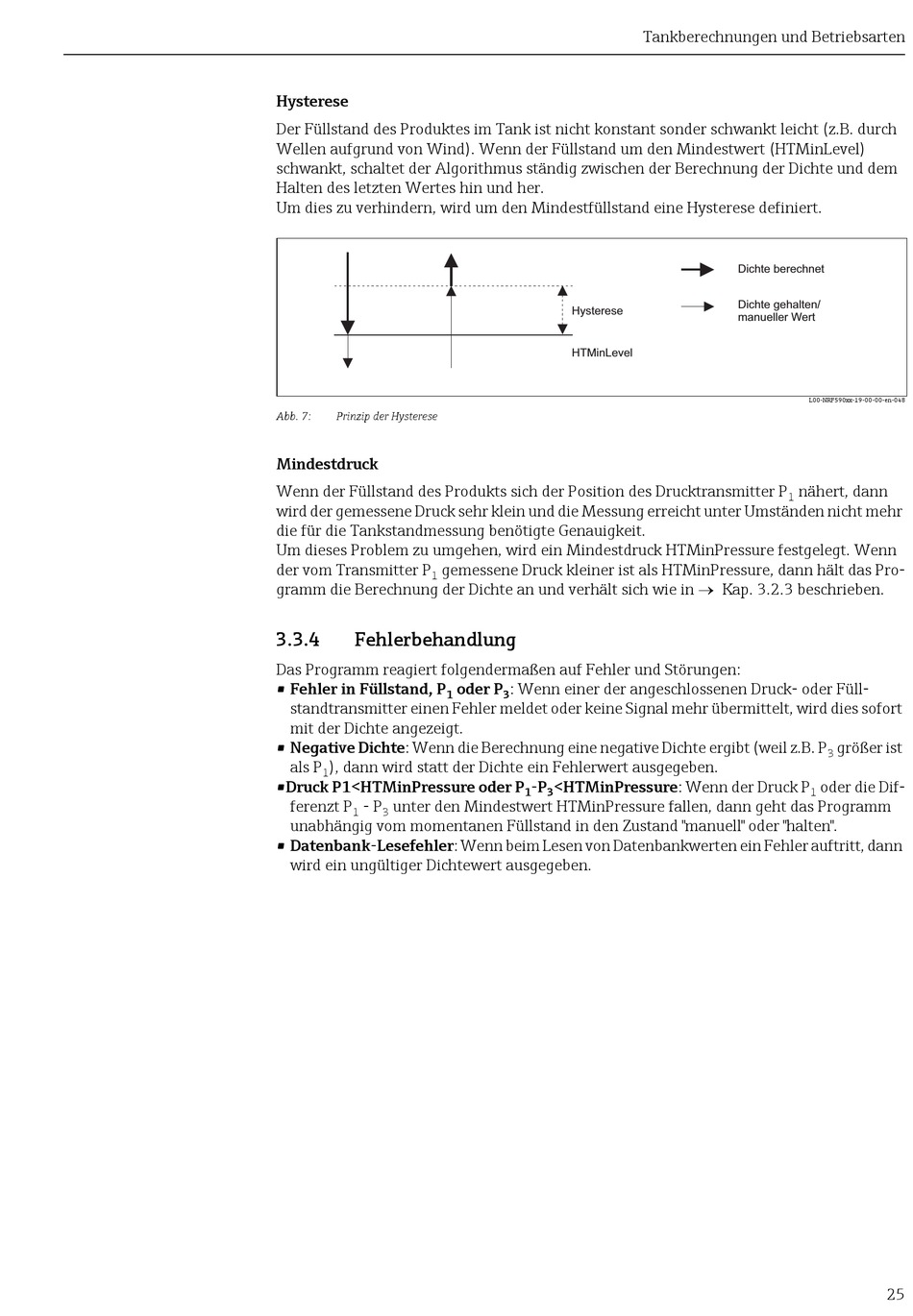

Abb. 7: Prinzip der Hysterese
Mindestdruck
Wenn der Füllstand des Produkts sich der Position des Drucktransmitter P
wird der gemessene Druck sehr klein und die Messung erreicht unter Umständen nicht mehr
die für die Tankstandmessung benötigte Genauigkeit.
Um dieses Problem zu umgehen, wird ein Mindestdruck HTMinPressure festgelegt. Wenn
der vom Transmitter P gemessene Druck kleiner ist als HTMinPressure, dann hält das Pro-
1
gramm die Berechnung der Dichte an und verhält sich wie in  Kap. 3.2.3 beschrieben.
3.3.4 Fehlerbehandlung
Das Programm reagiert folgendermaßen auf Fehler und Störungen:
• Fehler in Füllstand, P
1
standtransmitter einen Fehler meldet oder keine Signal mehr übermittelt, wird dies sofort
mit der Dichte angezeigt.
• Negative Dichte: Wenn die Berechnung eine negative Dichte ergibt (weil z.B. P
als P ), dann wird statt der Dichte ein Fehlerwert ausgegeben.
1
•Druck P1<HTMinPressure oder P
ferenzt P - P unter den Mindestwert HTMinPressure fallen, dann geht das Programm
1 3
unabhängig vom momentanen Füllstand in den Zustand "manuell" oder "halten".
• Datenbank-Lesefehler: Wenn beim Lesen von Datenbankwerten ein Fehler auftritt, dann
wird ein ungültiger Dichtewert ausgegeben.
Hysterese
HTMinLevel
oder P : Wenn einer der angeschlossenen Druck- oder Füll-
3
-P <HTMinPressure: Wenn der Druck P
1 3
Tankberechnungen und Betriebsarten
Dichte berechnet
Dichte gehalten/
manueller Wert
L00-NRF590xx-19-00-00-en-048
nähert, dann
1
1
größer ist
3
