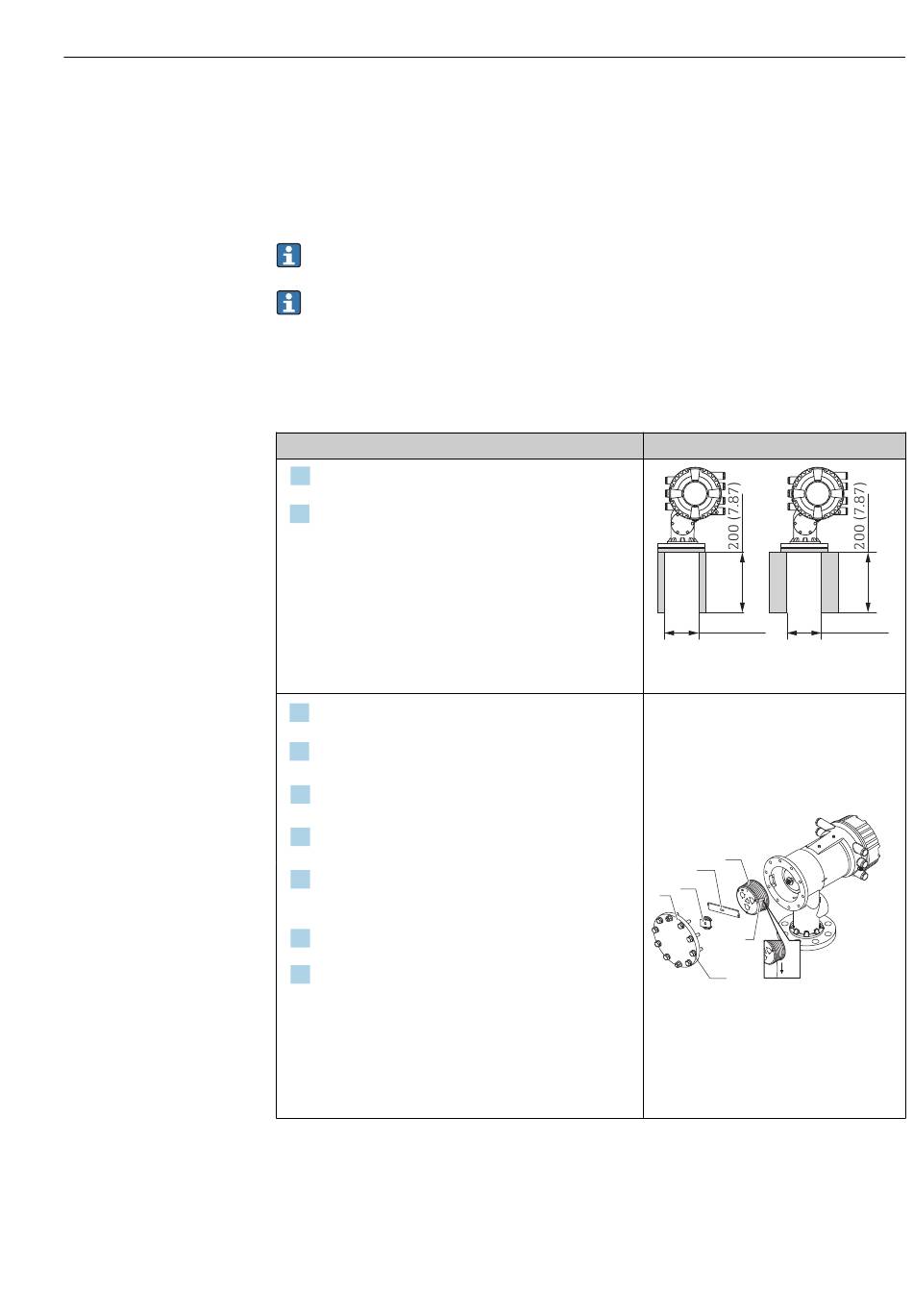

5.2.4 Einbaumethode für separat gelieferten Verdränger
Es ist erforderlich, die Messtrommel vom NMS8x zu entfernen, den Klebestreifen von der
Messtrommel zu entfernen, die Messtrommel im Trommelgehäuse zu montieren und den
Verdränger am Messdraht zu installieren.
Verwenden Sie Blöcke oder einen Sockel, um den NMS8x zu sichern, und stellen Sie eine
Umgebung bereit, in der der NMS8x mit elektrischer Leistung versorgt werden kann.
In der nachfolgend beschriebenen Vorgehensweise werden beispielhaft Abbildungen
des NMS81 verwendet.
Der Verdränger wird separat geliefert und zwar gemäß folgenden Spezifikationen.
• Messbereich von 47 m (154,2 ft)
• Messbereich von 55 m (180,5 ft)
• Messbereich von 110 mm (4,33 in)
• 8 in-Flansch
• Option: Gereinigt von Öl und Fett
Vorgehensweise
Sichern Sie den NMS8x auf den Blöcken oder dem Sockel.
1.
Vergewissern Sie sich, dass unter dem NMS8x ausrei-
2.
chend Platz ist.

Achten Sie darauf, den NMS8x nicht fallen zu lassen.
Entfernen Sie die Schrauben und M6-Bolzen [6] (M10-
3.
Bolzen bei Edelstahlgehäusen).
Entfernen Sie den Gehäusedeckel der Messtrommel [5],
4.
den Messtrommelanschlag [4] und die Halterung [2].
Entfernen Sie die Messtrommel [1] aus dem Trommelge-
5.
häuse.
Entfernen Sie den Klebestreifen [3] von der Messtrom-
6.
mel.
Wickeln Sie ca. 250 mm (9,84 in) des Messdrahtes ab,
7.
sodass der Drahtring unter dem Flansch positioniert
wird.
Montieren Sie die Messtrommel auf dem NMS8x.
8.
Montieren Sie die Halterung.
9.

• Vermeiden Sie in jedem Fall, dass die Messtrommel
aufgrund der hohen magnetischen Kräfte gegen das
Gehäuse stößt.
• Behandeln Sie den Messdraht vorsichtig. Er kann kni-
cken.
• Vergewissern Sie sich, dass der Draht korrekt in den
Rillen aufgewickelt ist.
Abbildungen
130 (5.12)
Maßangabe mm (in)
1
2
4
5
3
6
Montage
130 (5.12)
A0032442
A0028876
