9.5.16 Konfiguration der Digitalausgänge
1
E
2
1
CDI
i
1 3
F
2 4
HR
on
WP
POWER
SIM

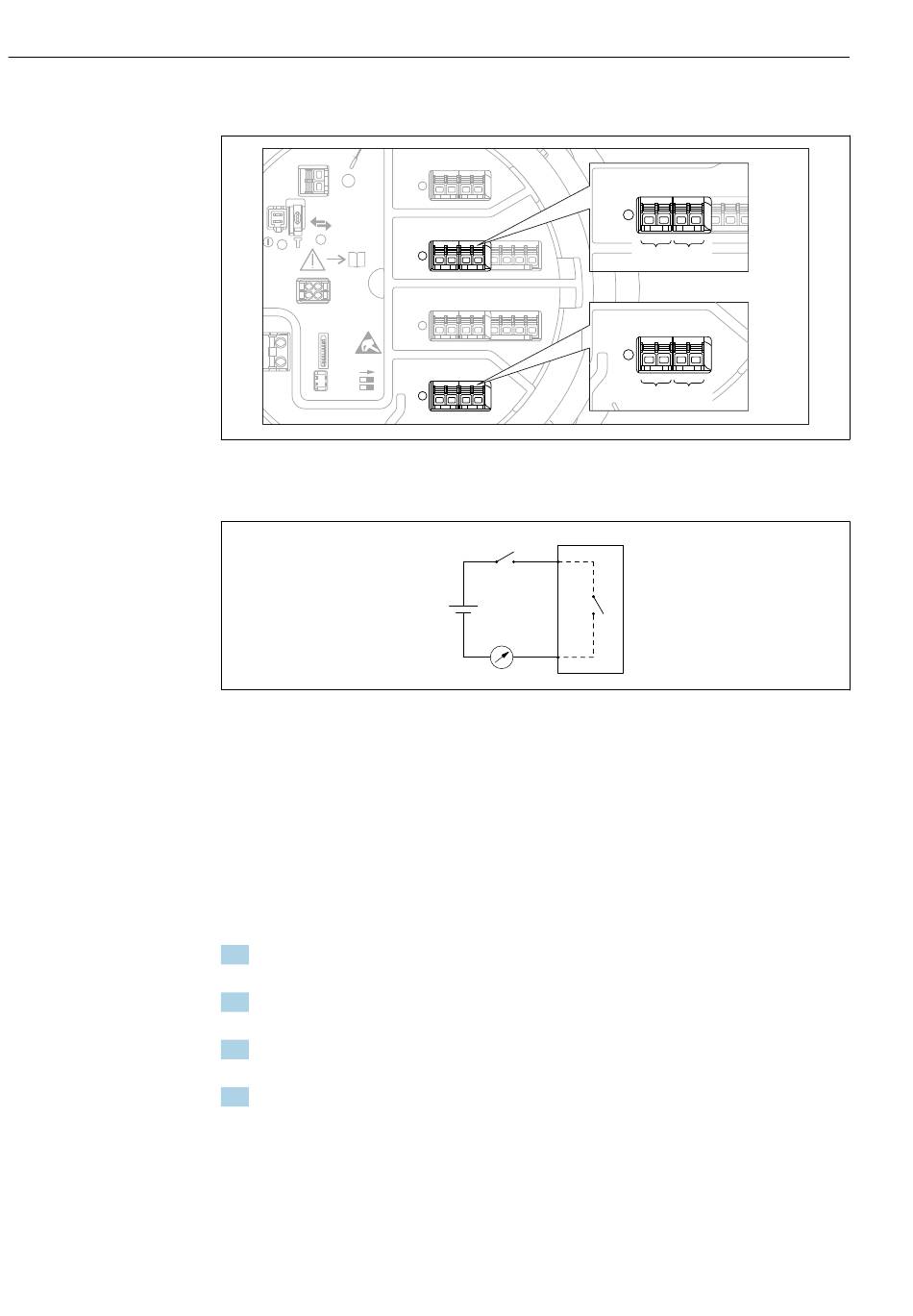

 63 Mögliche Positionen der Digital I/O-Module (Beispiele); der Bestellcode legt Anzahl und Position der Digi-
tal I/O-Module fest →  43.
 64 Verwendung des Digital I/O-Moduls als Digitalausgang
Für jedes Digital I/O-Modul des Gerätes gibt es ein Untermenü Digital Xx-x. "X" steht für
den Slot im Anschlussklemmenraum, "x-x" für die Klemmen in diesem Slot. Die wichtigsten
Parameter dieses Untermenüs sind Betriebsart, Quelle Digitaleingang und Kontakt Typ.
Ein Digitalausgang kann genutzt werden, um
• den Status eines Alarms auszugeben (wenn ein Alarm konfiguriert wurde →  116)
• den Status eines Digitaleingangs zu übertragen (wenn ein Digitaleingang konfiguriert
wurde →  109)
Gehen Sie wie folgt vor, um einen Digitalausgang zu konfigurieren:
1. Navigieren zu: Setup → Erweitertes Setup → Ein/Ausgang → Digital Xx-x, wobei Xx-x
für das Digital I/O-Modul steht, das konfiguriert werden soll.
2. Wechseln Sie zum Parameter Betriebsart, und wählen Sie die Option Ausgang pas-
siv.
3. Wechseln Sie zum Parameter Quelle Digitaleingang, und wählen Sie den Alarm oder
Digitaleingang, der übertragen werden soll.
4. Wechseln Sie zum Parameter Kontakt Typ, und wählen Sie, wie der interne Status
des Alarms oder Digitaleingangs auf dem Digitalausgang ausgegeben werden soll
(siehe Tabelle unten).
