Montage
34

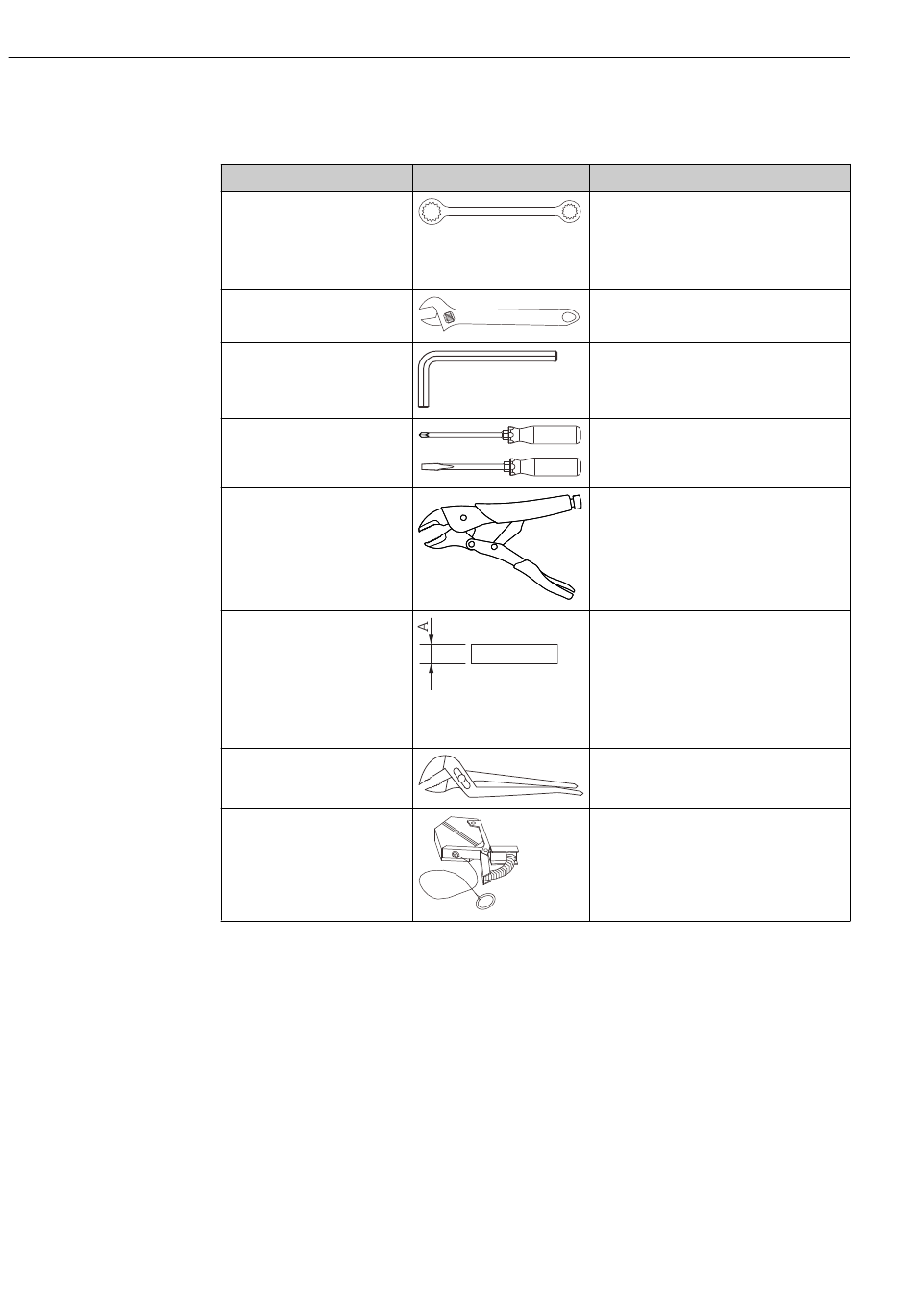

5.2.3 Für den Einbau erforderliche Werkzeuge
Folgende Werkzeuge sind für den Einbau des NMS8x erforderlich.
Werkzeug
Ringschlüssel
Rollgabelschlüssel
Innensechskantschlüssel
Schraubendreher
• Kreuzschlitzschraubendreher
• Schlitzschraubendreher
Drahtschneider oder Crimp-
zange
Crimpanschluss
Wasserpumpenzange
Prüfgewicht für Dichtekalibrie-
rung
Abbildungen
Verwenden Sie folgende Größe:
• 24 mm (0,94 in)
• 26 mm (1 in)
• 30 mm (1,2 in)
• 32 mm (1,3 in)
Verwenden Sie folgende Größe:
350 mm (13,78 in)
Verwenden Sie folgende Größe:
3 mm (0,12 in) oder 5 mm (0,17 in)
A:
Signal und Spannungsversorgung:
0,2 ... 2,5 mm
• Erdungsklemme im Anschlussklemmen-
raum: max. 2,5 mm
• Erdungsklemme am Gehäuse: max.
4 mm
Dieses Werkzeug wird insbesondere für
Dichtemessungen verwendet (optional).
Proservo NMS83
Hinweise
2
(24 ... 13 AWG)
2 (13 AWG)
2 (11 AWG)
