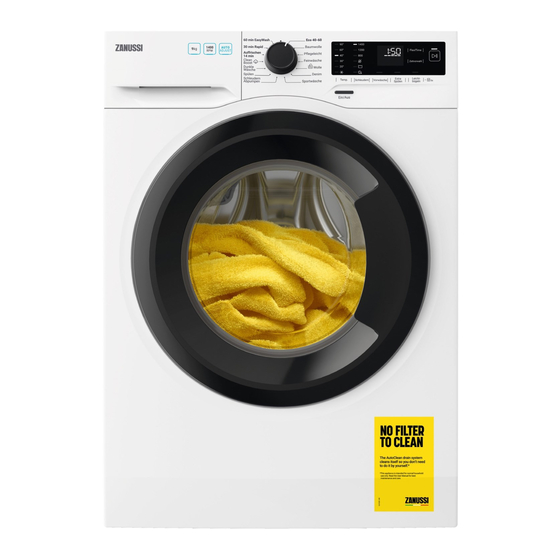

- Seite 1 User Manual GETTING STARTED? EASY. ZWF9460BC DE Benutzerinformation Waschmaschine...
-
Seite 2: Sicherheitshinweise
BESUCHEN SIE UNSERE WEBSITE, UM: Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten: www.zanussi.com/support SICHERHEITSHINWEISE Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. -
Seite 3: Allgemeine Sicherheit
ALLGEMEINE SICHERHEIT Nehmen Sie keine technischen Änderungen am Gerät vor. • Dieses Gerät ist für die Verwendung im Haushalt und ähnliche • Zwecke vorgesehen, wie z. B. Personalküchenbereiche in Geschäften, Büros und anderen – Arbeitsumfeldern Für Gäste in Hotels, Motels, Pensionen und anderen –... -
Seite 4: Sicherheitsanweisungen
SICHERHEITSANWEISUNGEN MONTAGE ELEKTROANSCHLUSS Die Montage muss gemäß den WARNUNG! Brand- und einschlägigen nationalen Vorschriften Stromschlaggefahr. erfolgen. • Das Gerät muss geerdet sein. • Entfernen Sie alle Verpackungsmaterialien, die • Schließen Sie das Gerät nur an eine Transportschrauben sowie die Gummibuchse ordnungsgemäß... -
Seite 5: Wartung
• Stellen Sie sicher, dass der Wasserhahn nach ausschließlich Originalersatzteile verwendet der Montage noch zugänglich ist. werden. • Bitte beachten Sie, dass eigene Reparaturen GEBRAUCH oder Reparaturen, die nicht von Fachkräften durchgeführt werden, die Sicherheit des Geräts WARNUNG! Verletzungs-, beeinträchtigen und die Garantie ungültig Stromschlag-, Brand-, machen können. -
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG GERÄTEÜBERSICHT 10 11 Arbeitsplatte Ablaufschlauch Waschmittelschublade Anschluss des Zulaufschlauchs Bedienfeld Netzkabel Türgriff Transportschrauben Typenschild Schlauchhalter Füße für die Ausrichtung des Geräts Das Typenschild enthält den Modellnamen (A) , die Produktnummer (B), elektrische Daten (C) und die Seri- ennummer (D). Mod. -
Seite 7: Montage
Die Schutzverkleidung gewährleistet einen Schutz gegen das Ein- IPX4 dringen von festen Fremdkörpern und Spritzwasser (Feuchtig- keit), außer an den Stellen, an denen das Niederspannungsgerät keinen Schutz gegen Feuchtigkeit besitzt. Wasserversorgungsdruck Minimum 0,5 bar (0,05 MPa) Maximal 8 bar (0,8 MPa) Kaltwasser Wasseranschluss Maximale Beladung... -
Seite 8: Informationen Zur Montage
Wir empfehlen, Verpackungsmaterial und Transportschrauben für spätere Transporte 45º 45º aufzubewahren. 20º 20º 5. Setzen Sie die Kunststoffkappen, die sich im Beutel mit der Bedienungsanleitung befinden, in die Löcher ein. 2. Drehen Sie ihn nach links oder rechts, je nach Position des Wasserhahns. - Seite 9 Das Ende des Ablaufschlauchs muss stets belüftet sein, d. h. der Innendurchmesser des Ablaufrohrs (min. 38 mm - min. 1,5") muss größer sein als der Außendurchmesser des Ablaufschlauchs. 5. Ohne Kunststoffführung in einen Siphon - Stecken Sie den Ablaufschlauch in den Siphon und befestigen Sie ihn mit einer Schlauchschelle.
-
Seite 10: Aquastop-Vorrichtung
Teile verwendet werden, werden alle Ansprüche ungültig. SATZ FIXIERPLATTEN Wenn Sie das Gerät auf einem Sockel aufstellen, der kein Zubehör von ZANUSSI ist, befestigen Sie es mithilfe der Fixierplatten. Lesen Sie die mit dem Zubehör gelieferte Gebrauchsanleitung sorgfältig durch. -
Seite 11: Beschreibung Des Bedienfelds
BEDIENFELD SONDERFUNKTIONEN • Das Gerät ist mit einem selbstreinigenden Ablaufsystem ausgestattet, so dass leichte Ihre neue Waschmaschine erfüllt alle modernen Flusenfasern, die sich von den Anforderungen an eine effektive und schonende Kleidungsstücken lösen, mit dem Wasser Wäschepflege bei geringem Wasser-, Energie- und ausgespült werden. -
Seite 12: Programmwahlschalter Und Tasten
ANZEIGE Türverriegelungsanzeige. Zeitvorwahlanzeige. Die Digitalanzeige zeigt Folgendes an: • Programmdauer (z. B. • Zeitvorwahl (z. B. • Programmende ( • Warncode (z.B. FlexiTime Balkenwertanzeige. Trommelreinigungsanzeige. Kindersicherungsanzeige. Nachlegeanzeige. Leuchtet zu Beginn der Waschphase, wenn der Benutzer das Gerät noch anhalten kann, um Wäsche nachzulegen. PROGRAMMWAHLSCHALTER UND TASTEN EINLEITUNG EIN/AUS... -
Seite 13: Permanentes Einschalten Von Extra Spülen
TEMP. Das Gerät pumpt das Wasser nach Bei der Auswahl eines Waschprogramms schlägt etwa 18 Stunden automatisch ab. das Gerät automatisch eine Standardtemperatur vor. VORWÄSCHE Anzeige Kalt = kaltes Wasser. Mit dieser Option können Sie dem Die Kontrolllampe der eingestellten Temperatur Waschprogramm einen Vorwaschgang hinzufügen. - Seite 14 FLEXITIME Mit dieser Wahl können Sie die Programmdauer je nach Wäschemenge und Verschmutzungsgrad reduzieren. Diese Anpassung sollte nach der Einstellung Temp. und Schleudern durchgeführt werden. Wenn Sie ein Waschprogramm einstellen, werden im Display die Standarddauer und die Striche angezeigt. Berühren Sie die Taste FlexiTime , um die ■...
- Seite 15 Referenz- Programm schleuderdreh- Standardtempera- zahl Maximale Be- Programmbeschreibung Schleuder- ladung (Beladung und Verschmutzungsgrad) Temperaturbereich drehzahlbe- reich Feinwäsche 1200 U/min 2 kg Empfindliche Wäsche, wie z. B. aus Ac- 30 °C (1200- ryl, Viskose und Mischgewebe, die scho- 40 °C - kalt 800 U/min) nend gewaschen werden muss.
- Seite 16 Referenz- Programm schleuderdreh- Standardtempera- zahl Maximale Be- Programmbeschreibung Schleuder- ladung (Beladung und Verschmutzungsgrad) Temperaturbereich drehzahlbe- reich 1200 U/min 3 kg Pflegeleichte Wäsche und Mischgewe- 30 min Rapid (1200- be. Leicht verschmutzte Wäsche. 40 °C 800 U/min) 40 °C – 30 °C 60 min Easy- 1400 U/min 5 kg...
- Seite 17 Programm ■ ■ ■ ■ ■ ■ ■ ■ ■ Pflegeleicht ■ ■ ■ ■ ■ ■ Feinwäsche ■ ■ ■ ■ Wolle ■ ■ ■ ■ ■ ■ ■ Denim ■ ■ ■ ■ ■ ■ ■ Sportwäsche Schleudern/ ■...
- Seite 18 Flüssigwasch- Universal- Universal-Flüs- Empfindliche Programm mittel für Bunt- Spezial sigwaschmittel Wollwäsche waschmittel wäsche ▲ ▲ ▲ Dunkle Wäsche ▲ ▲ ▲ CleanBoost Auffrischen 14 ▲ ▲ ▲ ▲ 30 min Rapid 60 min Easy- ▲ ▲ ▲ Wash 1) Bei Temperaturen über 60 °C wird die Verwendung von Pulverwaschmitteln empfohlen. ▲...
-
Seite 19: Täglicher Gebrauch
TÄGLICHER GEBRAUCH WARNUNG! Siehe Kapitel Sicherheitshinweise. EINSCHALTEN DES GERÄTS 1. Stecken Sie den Netzstecker in die Netzsteckdose. 2. Öffnen Sie den Wasserhahn. 3. Halten Sie die Taste Ein/Aus einige Sekunden lang gedrückt, um das Gerät einzuschalten. Es ertönt ein kurzes Signal. EINFÜLLEN DER WÄSCHE 1. -
Seite 20: Einstellen Eines Programms
ÜBERPRÜFEN SIE DIE POSITION DER WASCHMITTEL-KLAPPE 1. Ziehen Sie die Waschmittelschublade bis zum Anschlag heraus. Achten Sie darauf, dass die Klappe beim Schließen der Waschmittelschublade nicht blockiert. EINSTELLEN EINES PROGRAMMS 2. Drücken Sie den Hebel nach unten und ziehen 1. Drehen Sie den Programmwahlschalter auf das Sie die Schublade heraus. -
Seite 21: Unterbrechen Eines Programms Und Ändern Der Optionen
Zeitvorwahl anzeigt. Auf dem Display erscheint die Nach Berühren der Taste Start/Pause erlischt Anzeige die Anzeige für die maximal zulässige Füllmenge und das AutoAdjust System startet die 2. Berühren Sie die Taste Start/Pause . Die Beladungserkennung: Gerätetür wird verriegelt und der Countdown der 1. -
Seite 22: Abbrechen Eines Laufenden Programms
ABBRECHEN EINES LAUFENDEN Das Programm bzw. die Zeitvorwahl läuft weiter. PROGRAMMS 1. Drücken Sie die Taste Ein/Aus, um das Programm abzubrechen und das Gerät auszuschalten. 2. Drücken Sie die Taste Ein/Aus erneut, um das Gerät einzuschalten. Ist das AutoAdjust System beendet und läuft das Wasser bereits in das Gerät ein, startet das neue Programm ohne das AutoAdjust System zu... -
Seite 23: Standby-Option
• Wenn Sie das Gerät 5 Minuten lang nicht • Sie müssen das Wasser abpumpen, um die Tür benutzt haben. öffnen zu können: Drücken Sie die Taste Ein/Aus, um das Gerät 1. Berühren Sie bei Bedarf die Taste Schleudern wieder einzuschalten. , um die vom Gerät vorgeschlagene •... -
Seite 24: Hartnäckige Flecken
Schnürsenkel, Bänder usw.) in einem Verschmutzungsgrad, Waschtemperatur und Wäschenetz. Härte des verwendeten Wassers. • Halten Sie sich an die Anweisungen auf der Verpackung der Wasch- und Pflegemittel und überschreiten Sie nicht die Höchstmenge • Mischen Sie nicht verschiedene Waschmittel. • Verwenden Sie weniger Waschmittel, wenn: –... -
Seite 25: Reinigung Und Pflege
WASSERHÄRTE Verwenden Sie die richtige Menge Wasserenthärter. Halten Sie sich an die Wenn die Wasserhärte Ihres Leitungswassers hoch Anweisungen auf der Verpackung des Produkts. oder mittel ist, empfehlen wir die Verwendung eines Enthärters für Waschmaschinen. In Gegenden mit weichem Wasser ist die Zugabe eines Enthärters nicht erforderlich. -
Seite 26: Türmanschette Mit Doppellippe
und Flusenansammlungen und Bakterienbildung in Halten Sie sich immer an die der Trommel und im Bottich führen. So können Anweisungen auf der Verpackung des unangenehme Gerüche und Schimmel entstehen. Produkts. Um diese Ablagerungen zu entfernen und das Benutzen Sie keine säurehaltigen Innere der Maschine zu reinigen, führen Sie Entkalker, keine chlorierten regelmäßig (mindestens einmal im Monat) einen... -
Seite 27: Reinigen Des Zulaufschlauchs Und Ventilsiebs
der Reinigung das Oberteil wieder ein. 4. Setzen Sie die Waschmittelschublade in die Führungsschienen ein und schließen Sie sie. Starten Sie das Spülprogramm ohne Wäsche in der Trommel. 3. Stellen Sie sicher, dass alle Waschmittelreste an der Ober- und Unterseite der Aufnahme entfernt wurden. -
Seite 28: Frostschutzmassnahmen
45° 20° NOTENTLEERUNG 3. Stecken Sie die beiden Enden des Zulaufschlauchs in einen Behälter und lassen Kann das Gerät das Wasser nicht abpumpen, Sie das Wasser aus dem Schlauch fließen. führen Sie den unter „Reinigen der 4. Leeren Sie die Ablaufpumpe. Siehe Ablaufpumpe“... - Seite 29 • Vergewissern Sie sich, dass der Wasserzulaufhahn geöffnet ist. • Vergewissern Sie sich, dass der Wasserdruck der Wasserversorgung Der Wassereinlauf in nicht zu niedrig ist. Diese Informationen erhalten Sie von Ihrem lokalen das Gerät funktioniert Wasserversorger. nicht ordnungsgemäß. • Vergewissern Sie sich, dass der Wasserzulaufhahn nicht verstopft ist. •...
- Seite 30 Störung Mögliche Abhilfe • Vergewissern Sie sich, dass der Netzstecker in die Netzsteckdose ein- gesteckt ist. • Vergewissern Sie sich, dass die Gerätetür geschlossen ist. • Vergewissern Sie sich, dass im Sicherungskasten keine Sicherung ausgelöst hat. Das Programm startet • Stellen Sie sicher, dass Start/Pause berührt wurde.
- Seite 31 Störung Mögliche Abhilfe • Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel. Die Waschergebnisse • Entfernen Sie vor dem Waschgang hartnäckige Flecken mit einem sind nicht zufriedenstel- Spezialprodukt. lend. • Achten Sie darauf, die richtige Temperatur einzustellen. • Verringern Sie die Beladung.
- Seite 32 LEGENDE Wäschebeladung. h:mm Programmdauer. Energieverbrauch. °C Temperatur der Wäsche. Liter Wasserverbrauch. U/mi Schleuderdrehzahl. Restfeuchte am Ende der Schleuderphase. Je höher die Schleuderdrehzahl, desto lauter das Gerät und desto geringer die Restfeuchtigkeit. Werte und Programmdauer können je nach unterschiedlichen Bedingungen (z. B. Raumtem- peratur, Wassertemperatur und -druck, Beladungsgröße und Art der Wäsche, Versorgungs- spannung) und auch bei Änderung der Standardeinstellung eines Programms abweichen.
-
Seite 33: Allgemeine Programme
Ungefähre Energiever- Wasserver- Restfeuchte Standardprogramme Baumwol- Beladung Programm- brauch brauch (Li- (kg) dauer (in Mi- (kWh) ter) nuten) Standardprogramm Baumwolle 60 °C: 0,57 Stellen Sie Eco 40-60 auf 60 °C ein Standardprogramm Baumwolle 40 °C: 0,57 Stellen Sie Eco 40-60 auf 30 °C ein 1) Am Ende der Schleuderphase. - Seite 34 Programm Liter h:mm °C U/min Wolle 0.30 1:05 1200 30 °C 1) Referenz für die Schleuderdrehzahl. 2) Geeignet zum Waschen stark verschmutzter Textilien. 3) Geeignet zum Waschen leicht verschmutzter Baumwolltextilien. 4) Funktioniert auch als Schnellwaschgang für leicht verschmutzte Wäsche. UMWELTTIPPS mit diesem Symbol nicht mit dem Hausmüll.
