Antennendiagramme

5.2 Antennendiagramme im ETSI-Frequenzband

5.2
Antennendiagramme im ETSI-Frequenzband
Richtdiagramm ETSI
Das Richtdiagramm ist für nominale Ausrichtung und eine Mittenfrequenz von 866,3 MHz
abgebildet. Nominale Antennenausrichtung ist dann gegeben, wenn die Antenne wie in der
nachstehenden Abbildung betrachtet wird.

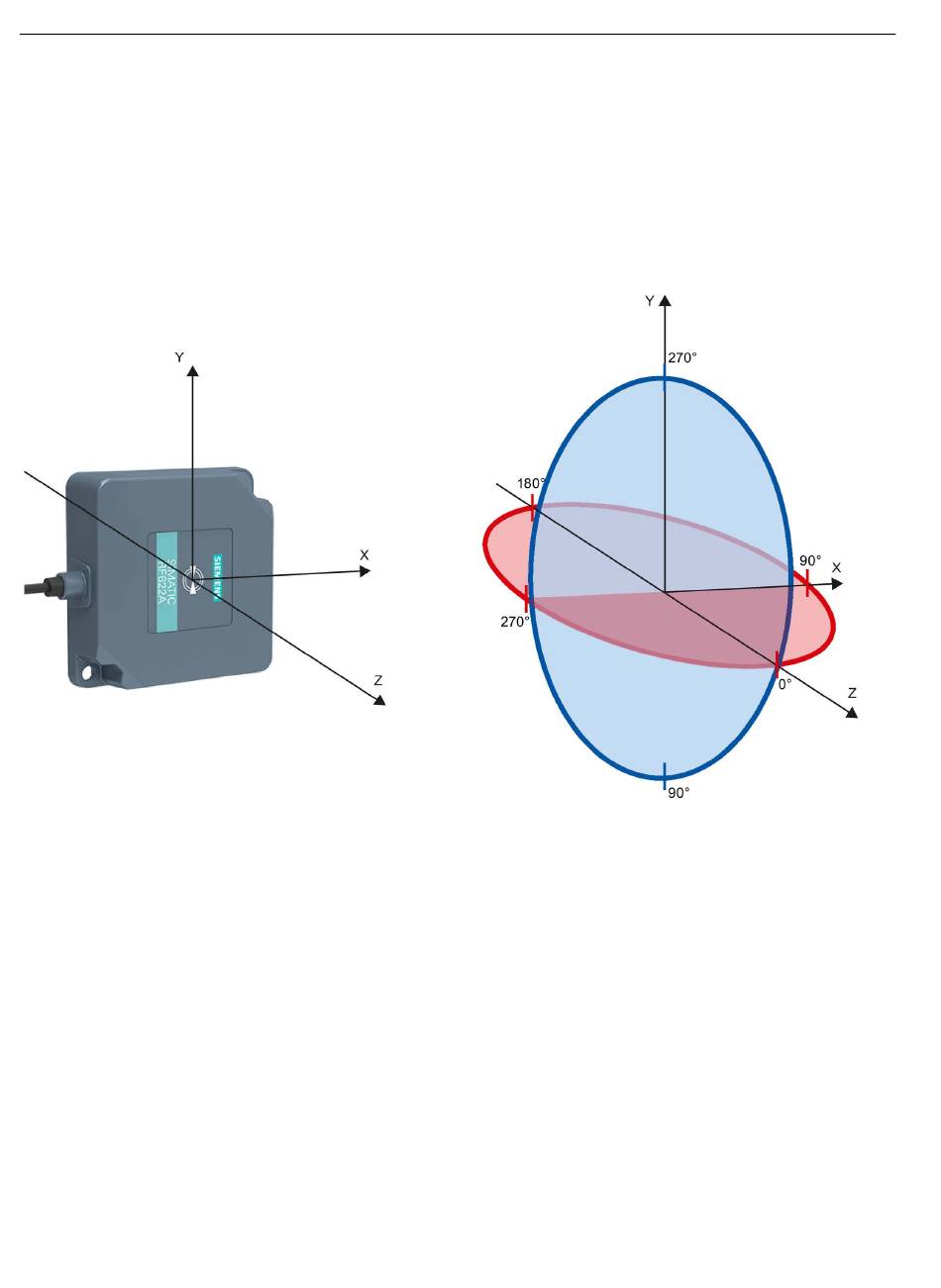

Bild 5-4
Ausrichtung und Bezugssystem der Antenne
Der Abstrahl-/Empfangswinkel der Antenne (Öffnungswinkel) ist durch den Winkel zwischen
den zwei -3 dB-Punkten (entspricht der halben Leistung bezogen, auf Maximalleistung)
definiert. Welcher Reichweite (in %) die dB-Werte der Diagramme entsprechen, können Sie
der Tabelle im Kapitel "Interpretation von Richtdiagrammen (Seite 24)" entnehmen.
Beachten Sie, dass die im Folgenden grafisch dargestellten Messungen, in einer
reflexionsarmen Umgebung durchgeführt wurden. In normal reflektierender Umgebung kann
deshalb zu Abweichungen kommen.
18
Betriebsanleitung, 11/2020, C79000-G8900-C601-01
SIMATIC RF622A
