Installationstest

Ein Installationstest ist erforderlich, um fehlerhafte Verbindungen zu vermeiden und etwaige
Produktmängel frühzeitig zu erkennen. Falls der Test nicht durchgeführt wird, können
Fehlfunktionen des Systems auftreten.
Jedes DCN multimedia Gerät (DCNM‑MMD) verfügt über integrierte Diagnosefunktionen, die
zur Fehlerbehebung eingesetzt werden können. Die Diagnosefunktionen werden beim
Einschalten des Geräts gestartet. Das DCN multimedia Konferenzsystem muss nicht mit dem
Systemsteuerungs-PC konfiguriert bzw. an diesen angeschlossen werden.
Voraussetzungen
1.
2.
Starten des Tests
Schalten Sie alle im System verwendeten Stromversorgungs-Switches (DCNM‑APS und
DCNM‑PS) ein: Alle angeschlossenen Geräte werden eingeschaltet und initialisiert.
1.
2.
3.
4.
5.
Bosch Security Systems B.V.
Alle Systemnetzwerkkabel sind an die Geräte angeschlossen.
Die Stromversorgungs-Switches (DCNM‑APS und DCNM‑PS) sind installiert.

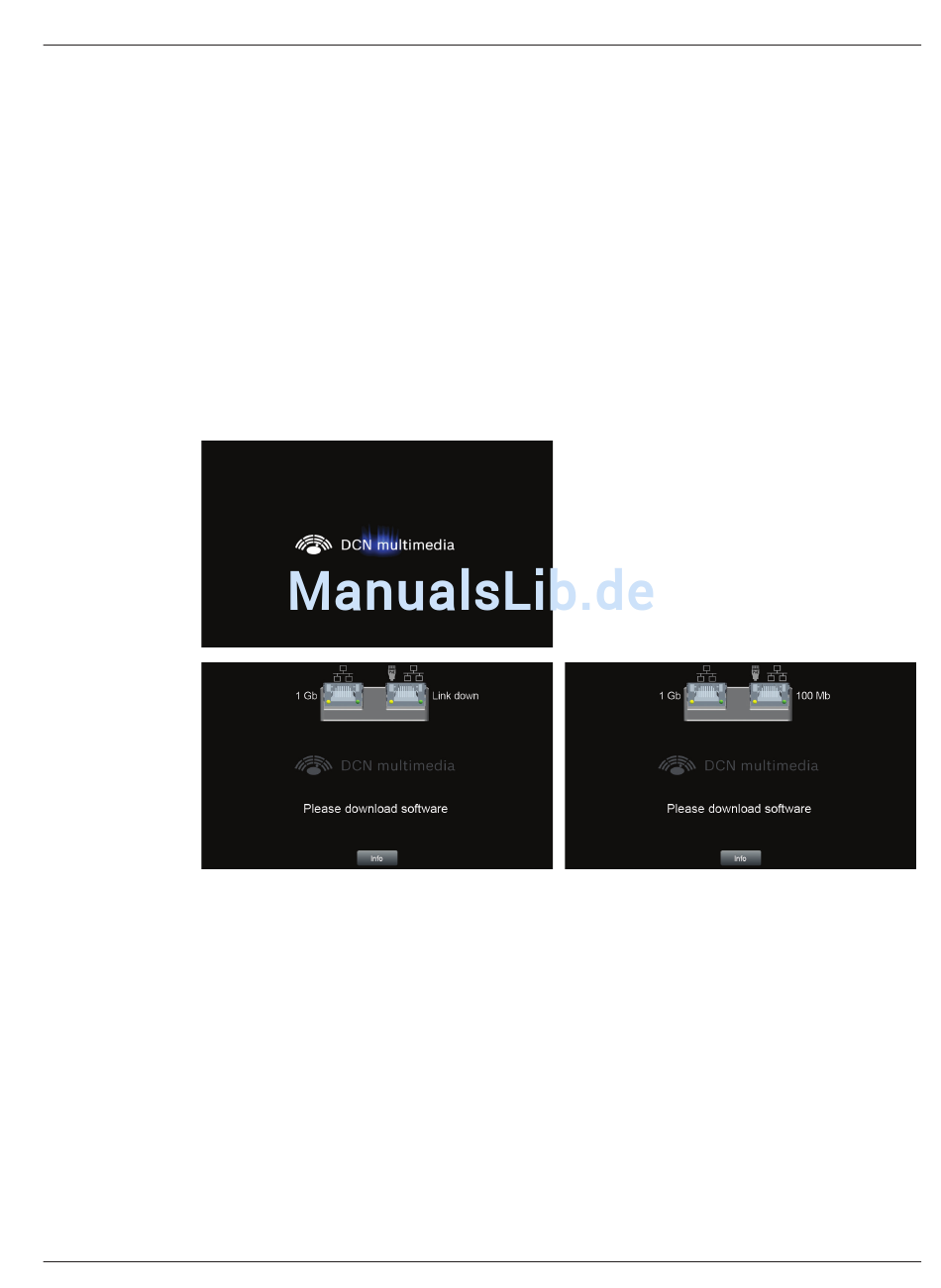

Nach der Initialisierung des Multimedia Geräts wird der Diagnosebildschirm angezeigt.
Wenn der Text „Link down" angezeigt wird:
– Das Netzwerkkabel ist defekt oder nicht angeschlossen.
– Das Gerät ist nur mit einem Systemnetzwerkkabel angeschlossen („Link down" wird
auf der Seite angezeigt, an der das Gerät nicht angeschlossen ist).
Wenn das Systemnetzwerkkabel richtig mit dem Netzwerk verbunden ist, wird die
Netzwerkgeschwindigkeit angezeigt.
Wenn die DCNM‑MMD-Einheit an das DCNM‑APS, das DCNM‑PS oder an eine andere
DCNM‑MMD-Einheit angeschlossen ist und „100 Mb" angezeigt wird:
– Die Leiter im Systemnetzwerkkabel sind teilweise unterbrochen oder nicht richtig
angeschlossen. Überprüfen Sie die Verkabelung und den Steckverbinder.
– Wenn das Kabel an einen 100-Mbit-Switch angeschlossen ist, ist die Anzeige richtig.
Klicken Sie auf die Informationsschaltfläche, um zusätzliche Informationen des
Multimedia Geräts anzuzeigen.
