de | Installationsmaterial und -werkzeuge
5
Installationsmaterial und -werkzeuge
In diesem Abschnitt wird das Installationsmaterial beschrieben, wie Kabel, Steckverbinder und
Werkzeuge.
Empfehlungen
–
–
–
Warnung!
Achten Sie darauf, die Biegeradien der Systemnetzwerkkabel (DCNM‑CBxxx) nicht zu
!
unterschreiten:
Der Mindestbiegeradius des Systemnetzwerkkabels beträgt 50 mm.
5.1
DCNM-CBxx Systemnetzwerkkabel
Die an beiden Enden mit Steckverbindern versehenen Systemnetzwerkkabel sind in
verschiedenen Längen erhältlich. Sie dienen zur Verbindung der DCN multimedia Geräte. Das
Kabel enthält vier CAT‑5e-Leiterpaare zum Übertragen von Daten und zwei Kupferleiter für die
Stromversorgung.
Bestellnummer
DCNM-CB02
DCNM-CB05
DCNM-CB10
DCNM-CB25
Tabelle 5.1: Kabeltypen und -längen

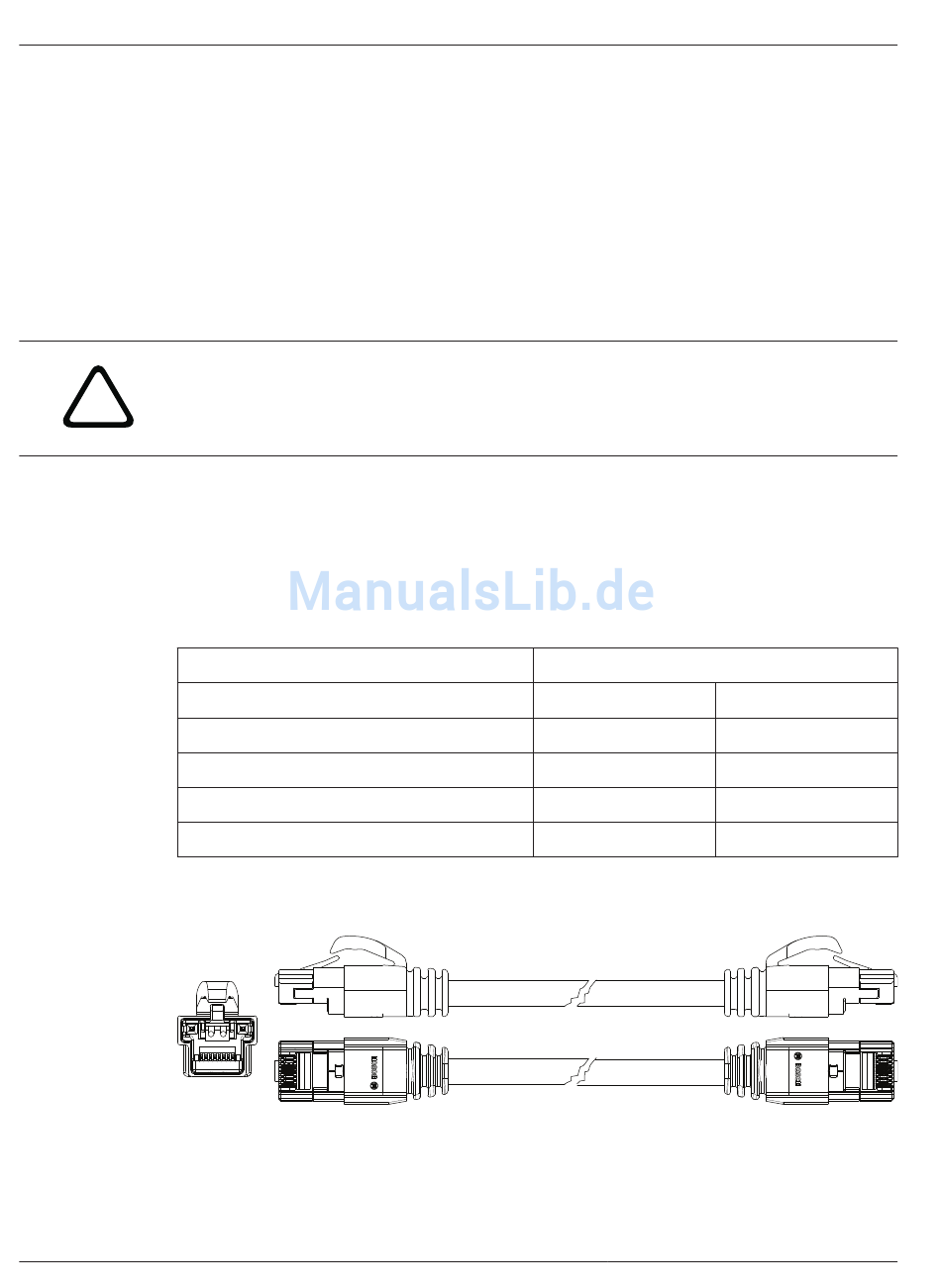

Bild 5.1: DCNM-CBxx Kabel und Steckverbinderansicht
2013.08 | V1.0 |
Verwenden Sie stets die vom Hersteller vorgeschriebenen Installationsprodukte, -
materialien und -werkzeuge.
Verwenden Sie generell separate Kabelkanäle für die Systemnetzwerkkabel, Audiokabel
und Netzkabel.
In öffentlichen Bereichen, wo Menschen auf die Steckverbindungen und Kabel treten oder
sie berühren können, sind metallene Schutzabdeckungen zu verwenden.
Hardware-Installationshandbuch
Kabellängen
m
2
5
10
25
DCN multimedia
ft
6,56
16,40
32,81
82,02
