ICDM-RX/MOD Modbus/TCP – Handbuch

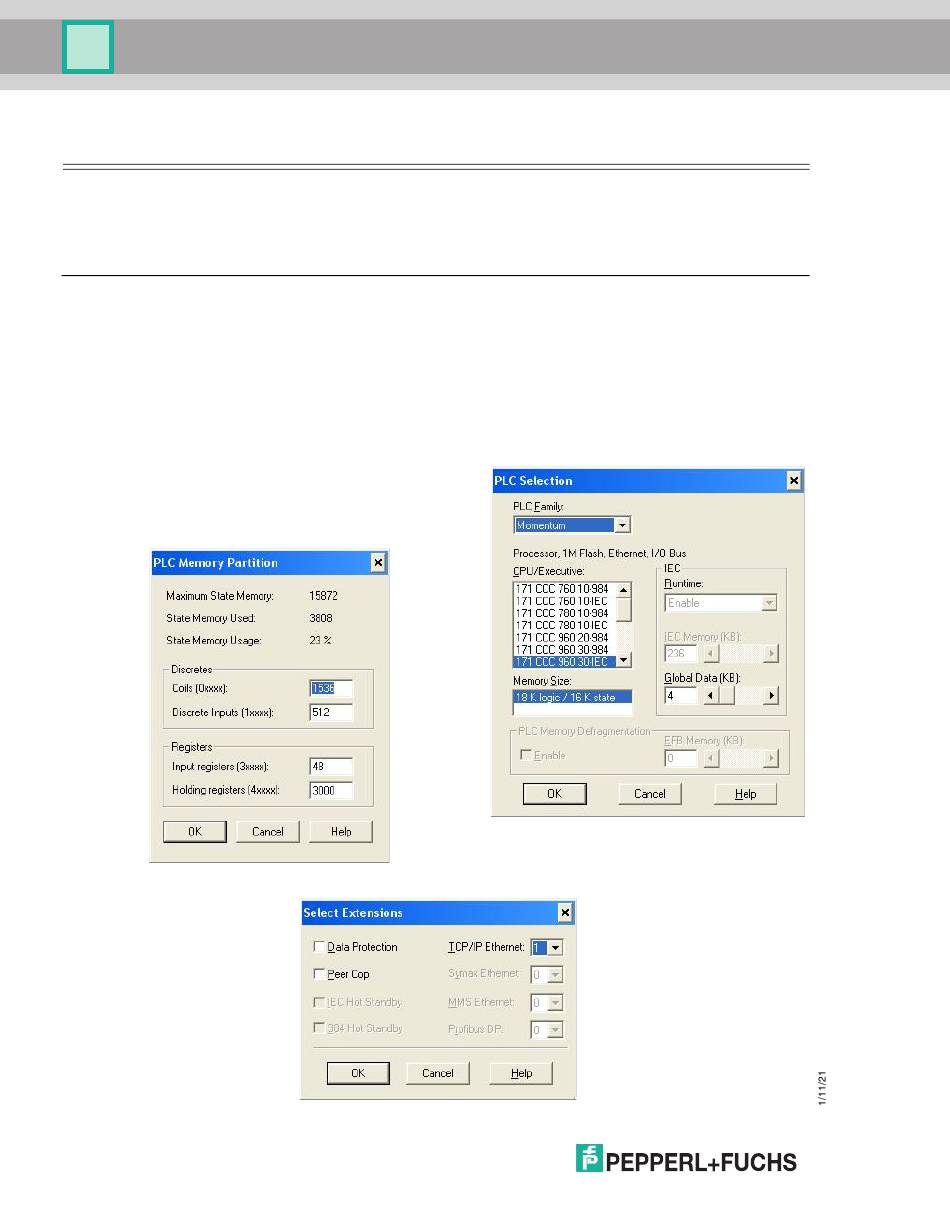

A.2. Concept-Programmbildschirme
Die folgenden Bildschirme sollen SPS-Programmierern bei der Einrichtung ihrer SPS und Programmierung der
verschiedenen Nachrichten helfen.
A.2.1. Prozessor- und Ethernet-Einrichtung
Der Prozessor und der Ethernet-Kommunikations-Port müssen ordnungsgemäß eingerichtet sein, damit Modbus/
TCP funktioniert. Es wird dringend empfohlen, die Dokumentation Ihres SPS-Herstellers zu lesen und zu befolgen.
Die folgenden Dokumente werden für die Concept-Programmiersoftware empfohlen.
Konzept-Benutzerhandbuch
•
Concept IEC Block Library Part: Comm
•
Zusätzlich zu diesen Informationen wird empfohlen, dass die folgenden Einstellungen vorgenommen werden,
damit Modbus/TCP ordnungsgemäß auf einer Momentum-, Quantum- oder Compact-SPS von Schneider
Electric funktioniert
1. Stellen Sie sicher, dass der richtige Prozessortyp
ausgewählt wurde.
2. Stellen Sie sicher, dass der richtige Speicher für die
Verbindung mit dem ICDM-RX/MOD konfiguriert ist.
Mindestens 256 Register müssen verfügbar sein.
3. Wählen Sie die richtige Erweiterung für Modbus/TCP Ethernet. Dies ist in der Regel 1 für Momentum.
98
– 840 USE 503 00
– 840 USE 504 00
