24/45
Montage, Demontage und elektrische Installation
10.3 Montage
HINWEIS
Schalten Sie vor der Montage oder Demontage von Komponenten die Steue-
●
rung einschließlich deren Komponenten spannungsfrei
Schalten Sie die Spannung erst zu, wenn die Steuerung einschließlich deren
●
Komponenten aufgebaut ist
Die Montage des Erweiterungs-Bussockelmoduls ist nur möglich,
wenn die Steuerung nicht auf dem Steuerungsbussockelmodul auf-
gesteckt ist.
1. Drücken Sie die IndraControl Erweiterungs-Bussockelmodule für die
IndraControl Erweiterungsmodule links neben dem Steuerungs-Bussockel-
modul auf die Hutschiene, bis alle Verrastungen sicher geschlossen sind
(siehe (A) in nachfolgender Abbildung).
2. Schieben Sie das erste IndraControl Erweiterungs-Bussockelmodul (siehe
(B) nach rechts und verbinden Sie das IndraControl Erweiterungs-Busso-
ckelmodul mit dem Bussockelmodul der Steuerung (siehe D) in nachfolgen-
der Abbildung).
3. Schieben Sie die weiteren IndraControl Erweiterungs-Bussockelmodule
nach rechts bis alle Bussockelmodule miteinander verbunden sind (siehe
(C) in nachfolgender Abbildung).

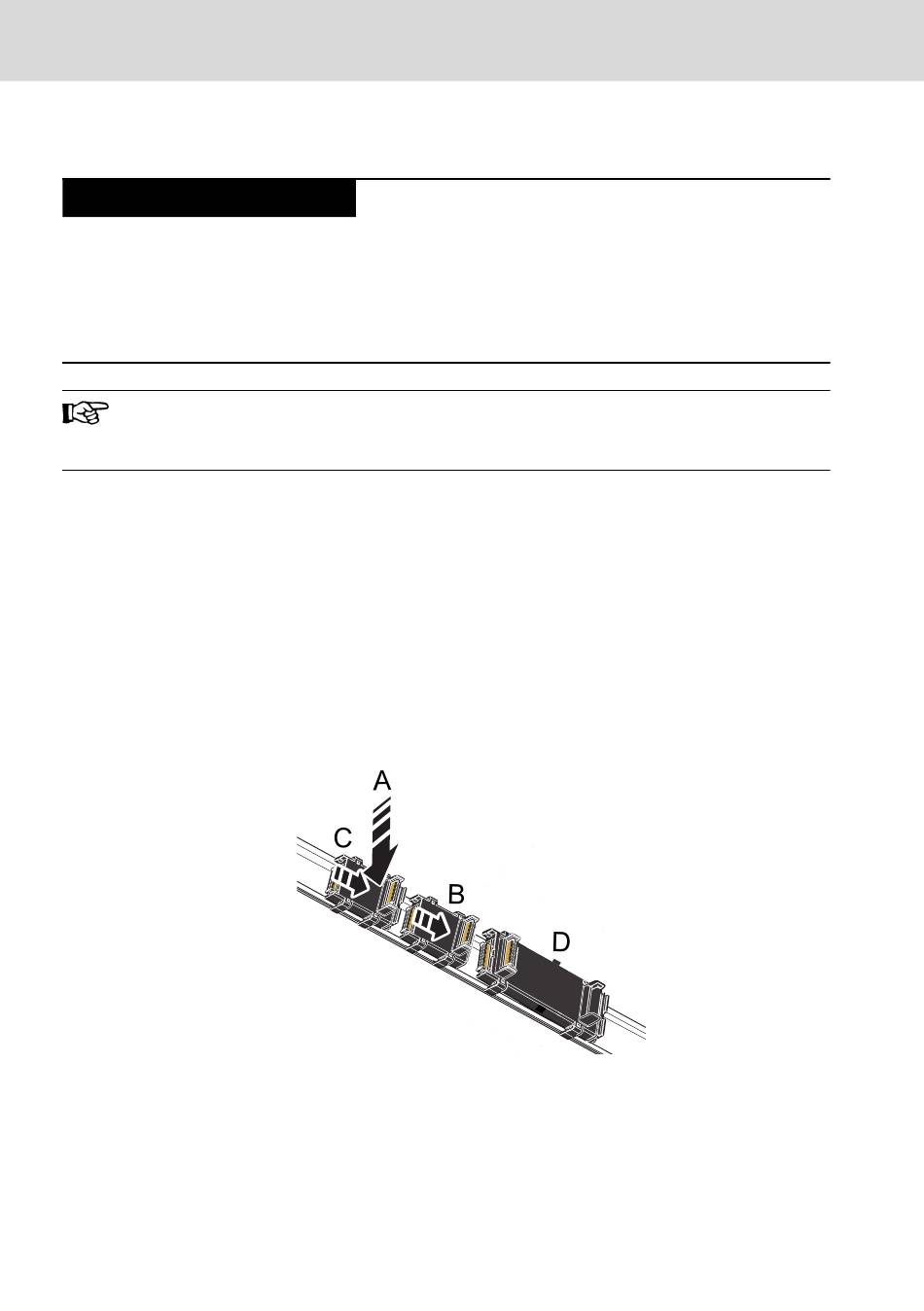

Abb. 10-3: Erweiterungs-Bussockelmodule untereinander und mit dem Steuerungs-
Bussockelmodul verbinden
4. Stecken Sie die Erweiterungsmodule und die XMx-Steuerung auf die Busso-
ckel.
Bosch Rexroth AG R911376655_Ausgabe 03
IndraControl XFE01.1-SY-01 Safety-Er-
Zerstörung der Komponenten durch Montage
unter Spannung!
weiterungsmodul
