28/45
Montage, Demontage und elektrische Installation
Einspeisestecker XD1

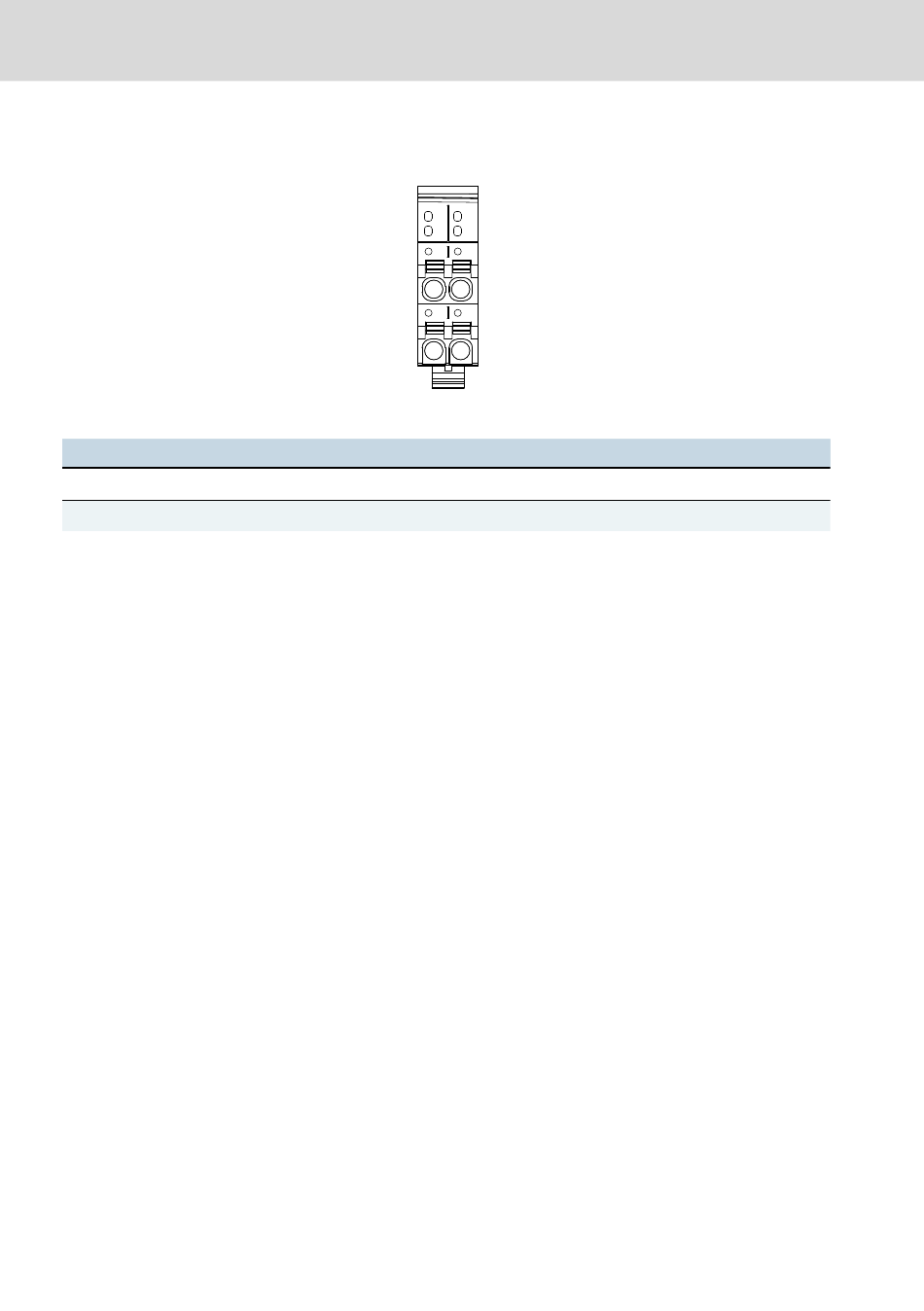

Abb. 10-5: Einspeisestecker XD1
Steckerkontakt
Signal
a1, a2
U
b1, b2
GND
Tab. 10-1: Pinbelegung des Einspeisesteckers XD1
10.5.4 24-V-Spannungsversorgung
Die 24-V-Spannungsversorgung kann entweder mit oder ohne Potentialtrennung
zu den I/O-Klemmen der XMxx-Steuerung erfolgen.
Die 24-V-Spannungsversorgung der XMxx-Steuerung und der Erweiterungsmodu-
le muss mit dem gleichen externen Netzteil erfolgen. Schließen Sie die Span-
nungsversorgung am XD1-Stecker der XMxx-Steuerung an und brücken Sie da-
nach die Kabel zu den Einspeisesteckern XD1 der Erweiterungsmodule.
Dimensionieren der Spannungszuführung
Berücksichtigen Sie beim Dimensionieren der Spannungszuführung die maxima-
len Ströme. Direkt am Gerät muss eine Spannung von 20,4 V bis 28,8 V anliegen.
Die Spannung muss auch eingehalten werden bei:
Schwankungen der Netzspannung, verursacht z. B. durch unterschiedliche Be-
●
lastung des Netzes
unterschiedlichen Lastzuständen, wie z. B. Kurzschluss, Normallast, Lampen-
●
last oder Leerlauf
Der maximale Leiterquerschnitt für die Spannungsversorgung beträgt 1,5 mm
Bosch Rexroth AG R911376655_Ausgabe 03
a1
a2
Funktion
+24 V
DC +24-V-Versorgungsspannung (U
L
GND (U
IndraControl XFE01.1-SY-01 Safety-Er-
b1
b2
) (Ground Versorgungsspannung)
L
weiterungsmodul
)
L
2
.
