12 Verwendung der Steuerung

Bedienung des Controllers der Einheit

12.1.1
Menü-Taste
Zurück-Taste
Das Tastenfeld/Display besteht aus einem 5 Zeilen mal 22 Zeichen großen Display, drei Tasten und einem Navigationsrad
zum Drücken und Drehen. Es gibt eine Alarm-Taste, eine Menü-Taste (Home) und eine Zurück-Taste. Das Rad dient zum
Navigieren zwischen den Zeilen einer Bildschirmseite und zum Erhöhen und die Verringern von veränderbaren Werten
beim Bearbeiten. Das Drücken des Rads wirkt wie eine Eingabetaste und springt von einer Verknüpfung zum nächsten
Parametersatz.
Normalerweise enthält eine Zeile einen Menütitel, einen Parameter (z. B. einen Wert oder einen Sollwert) oder einen
Verweis (erkennbar am Pfeil rechts in der betreffenden Zeile) zu einem weiteren Menü.
Die erste Zeile, die auf einer Displayseite zu sehen ist, gibt den Menütitel an und die Nummer der Zeile, auf der der Cursor
gerade steht - im oben gezeigten Beispiel Zeile 3. Ganz links in der Titelzeile erscheint ein Pfeil „nach oben", der anzeigt,
dass sich „oberhalb" der aktuell angezeigten Zeile weitere Zeilen (Parameter) befinden, und/oder ein Pfeil „nach unten",
der anzeigt, dass sich „unterhalb" der derzeit angezeigten Punkte weitere Zeilen (Parameter) befinden, oder ein Pfeil „nach
oben/unten", der anzeigt, dass sich „oberhalb und unterhalb" der aktuell angezeigten Zeile weitere Zeilen befinden. Die
ausgewählte Zeile ist hervorgehoben, d. h. markiert.
Jede Zeile auf einer Displayseite kann ausschließlich zur Anzeige von Informationen dienen. Eine Zeile kann auch Felder
mit änderbaren Werten enthalten (Sollwerte). Wenn eine Zeile nur zur Anzeige von Statusinformationen dient und wenn
der Cursor sich auf dieser Zeile befindet, dann ist die gesamte Zeile hervorgehob en (markiert), mit Ausnahme des Feldes
mit dem angezeigten Wert darin. Das heißt, der Text ist weiß innerhalb eines schwarzen Kastens. Wenn die Zeile einen
veränderbaren Wert enthält und wenn sich der Cursor auf dieser Zeile befindet, dann wird die gesamte Zeile
hervorgehoben (markiert).
D–EOMWC00A07-16_01DE
Alarm-Taste
Display

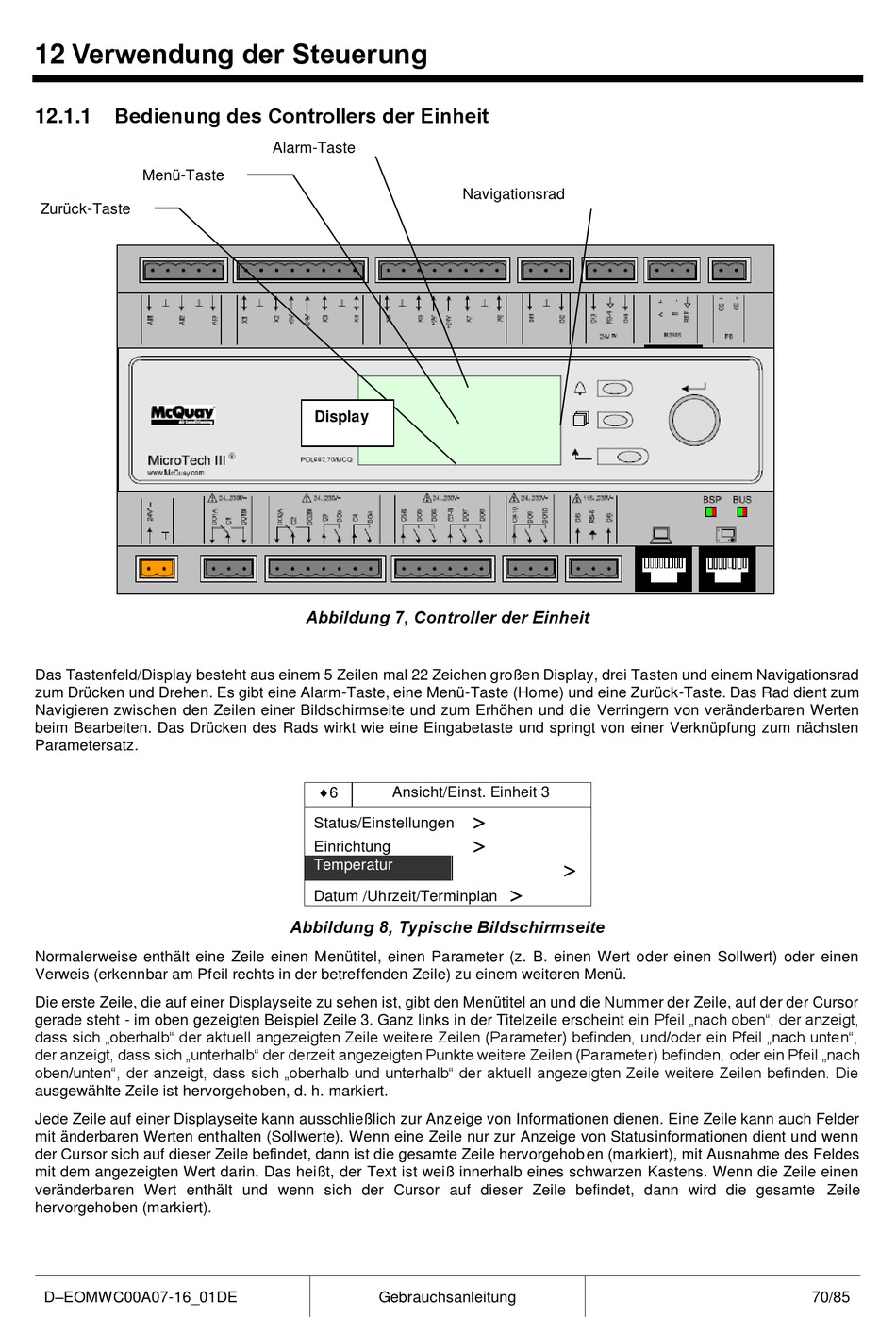

Abbildung 7, Controller der Einheit
