Austausch der PMU
♦ Schnellverschlüsse der Frontabdeckung um 90 ° drehen.
♦ Frontabdeckung aufklappen.
♦ Stecker X108 auf der Baugruppe CU (Control Unit) abziehen.
♦ Flachbandleitung aus Führungshaken entfernen.
♦ Schnapphaken an der Innenseite der Frontabdeckung vorsichtig mit
einem Schraubendreher nach oben drücken.
♦ PMU kippen und herausnehmen.
♦ Neue PMU in umgekehrter Reihenfolge einbauen.

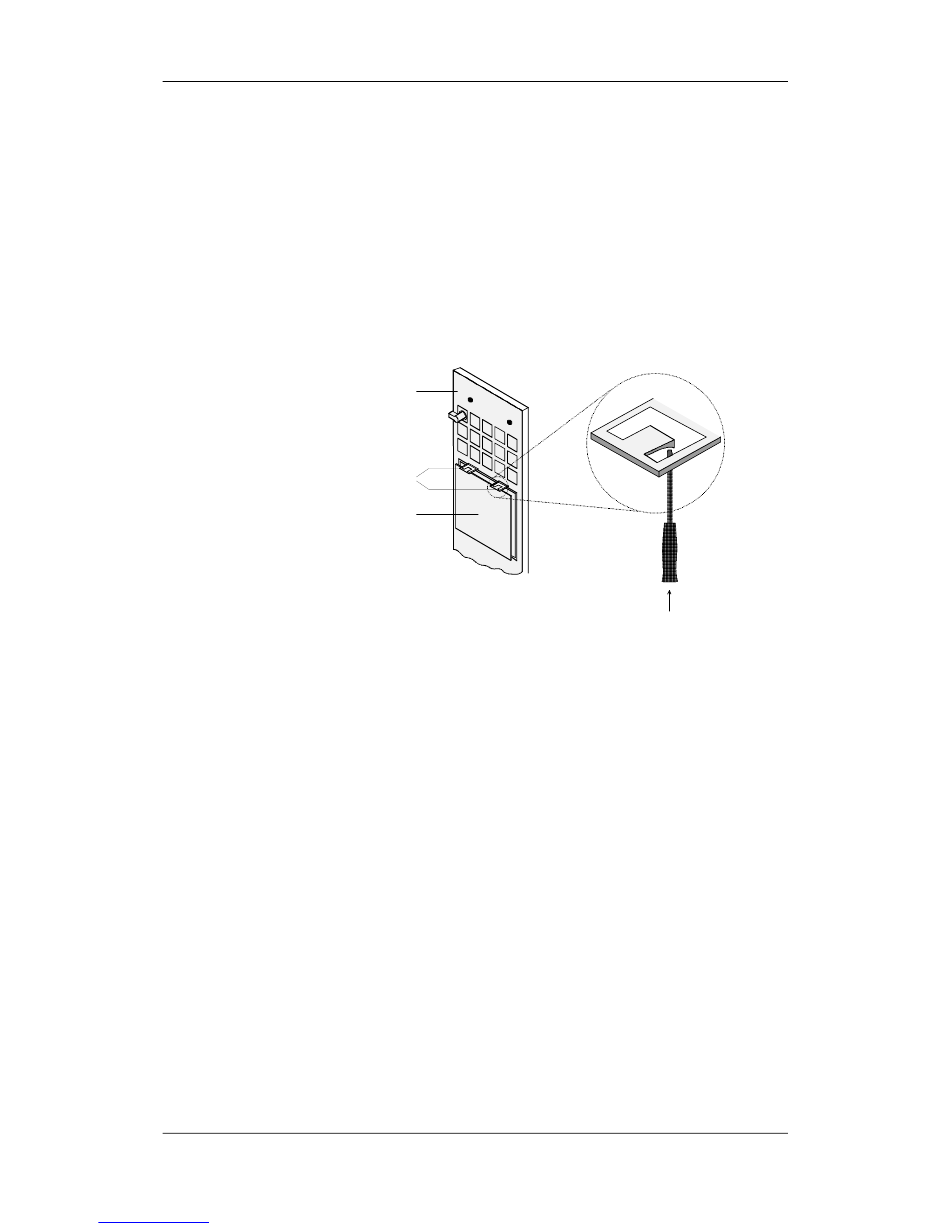

Rückseite der
Frontabdeckung
Schnapphaken
PMU-Baugruppe
Bild 9-4
