5 Funktionsbeschreibung

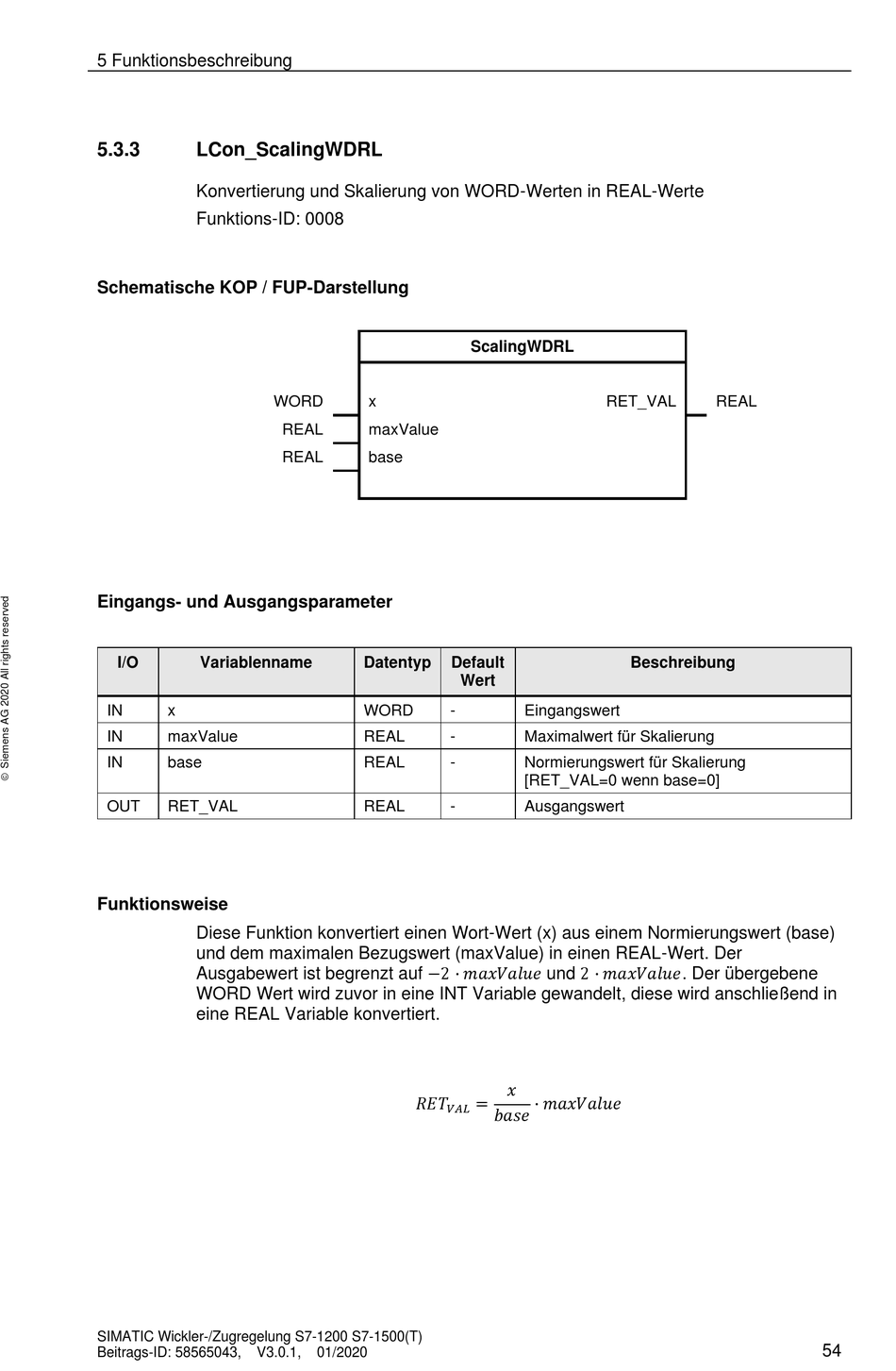

5.3.3

LCon_ScalingWDRL

Konvertierung und Skalierung von WORD-Werten in REAL-Werte
Funktions-ID: 0008
Schematische KOP / FUP-Darstellung
WORD
Eingangs- und Ausgangsparameter
I/O Variablenname
IN x
IN maxValue
IN base
OUT RET_VAL
Funktionsweise
Diese Funktion konvertiert einen Wort-Wert (x) aus einem Normierungswert (base)
und dem maximalen Bezugswert (maxValue) in einen REAL-Wert. Der
Ausgabewert ist begrenzt auf −2 ⋅ ���������������� und 2 ⋅ ����������������. Der übergebene
WORD Wert wird zuvor in eine INT Variable gewandelt, diese wird anschließend in
eine REAL Variable konvertiert.
SIMATIC Wickler-/Zugregelung S7-1200 S7-1500(T)
Beitrags-ID: 58565043, V3.0.1,
x
REAL maxValue
REAL base
Datentyp Default
WORD -
REAL -
REAL -
REAL -
������
������
01/2020
ScalingWDRL
RET_VAL
Beschreibung
Wert
Eingangswert
Maximalwert für Skalierung
Normierungswert für Skalierung
[RET_VAL=0 wenn base=0]
Ausgangswert
��
= ⋅ ����������������
��������
REAL
