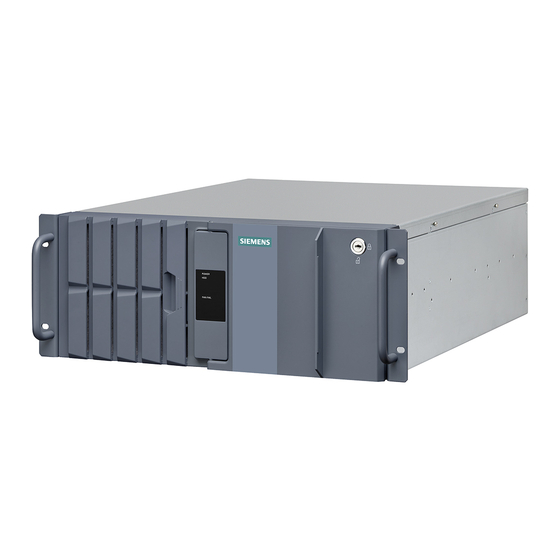

Siemens SIMATIC IPC1047 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Industrie PCs
  5. SIMATIC IPC1047
  6. Betriebsanleitung
Siemens SIMATIC IPC1047 Betriebsanleitung

Siemens SIMATIC IPC1047 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für SIMATIC IPC1047:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SIMATIC IPC1047
SIMATIC
Industrie-PC
SIMATIC IPC1047
Betriebsanleitung
07/2019
A5E45118473-AB
Vorwort
Überblick
Sicherheitshinweise
Gerät einbauen und
anschließen
Gerät in Betrieb nehmen
Gerät betreiben
Gerät erweitern und
parametrieren
Gerät warten und instand
setzen
Technische Daten
Maßbilder
Normen und Zulassungen
Technische Unterstützung
Kennzeichen und Symbole
Abkürzungen
1
2
3
4
5
6
7
8
9
10
A
B
C

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC IPC1047

Inhaltszusammenfassung für Siemens SIMATIC IPC1047

  • Seite 1 SIMATIC IPC1047 Vorwort Überblick SIMATIC Sicherheitshinweise Gerät einbauen und anschließen Industrie-PC SIMATIC IPC1047 Gerät in Betrieb nehmen Gerät betreiben Betriebsanleitung Gerät erweitern und parametrieren Gerät warten und instand setzen Technische Daten Maßbilder Normen und Zulassungen Technische Unterstützung Kennzeichen und Symbole Abkürzungen...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Vorwort

    Benutzerdokumentation. Konventionen In der vorliegenden Betriebsanleitung gelten folgende Begriffskonventionen: ● An Stelle der Produktbezeichnung "SIMATIC IPC1047" werden auch die Begriffe "Industrie-PC", "PC" oder "Gerät" verwendet. ● An Stelle der Markenbezeichnung Microsoft® Windows® wird auch die Kurzform "Microsoft Windows" oder "Windows" verwendet.
  • Seite 4 Disclaimer für Fremdsoftware-Updates Dieses Produkt beinhaltet Fremdsoftware. Für Updates/Patches an der Fremdsoftware übernimmt die Siemens AG die Gewährleistung nur, soweit diese im Rahmen eines Siemens Software Update Servicevertrags verteilt oder von der Siemens AG offiziell freigegeben wurden. Andernfalls erfolgen Updates/Patches auf eigene Verantwortung. Mehr...

  • Seite 5: Inhaltsverzeichnis

    Redundante Stromversorgung anschließen ................35 3.3.3 Peripheriegeräte anschließen ....................36 Gerät in Betrieb nehmen ........................37 Hinweise zur Inbetriebnahme ....................37 Gerät einschalten ........................38 Automatisches Einschalten des Geräts .................. 39 Gerät ausschalten ........................39 SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 6 Ausbauvarianten ........................72 6.3.3 Erweiterungskarten einbauen und ausbauen ................ 73 6.3.4 PCI-Erweiterungskit (optional) einbauen ................74 6.3.5 Grafikkarte ausbauen und einbauen ..................76 6.3.6 Hardware RAID-Adapterkarte einbauen und konfigurieren ........... 79 Zweite COM-Schnittstelle einbauen (optional) ..............82 SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 7 Technische Unterstützung ........................115 Service und Support ......................115 Problemlösung ........................116 A.2.1 Probleme bei Gerätefunktionen .................... 116 A.2.2 Probleme mit dem RAID-System und dem Gerätehochlauf ..........117 A.2.3 Probleme beim Einsatz von Erweiterungskarten ..............118 SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 8 Inhaltsverzeichnis Kennzeichen und Symbole ........................119 Überblick ..........................119 Sicherheit ..........................119 Zertifikate, Zulassungen und Kennzeichen ................119 Bedienelemente ........................120 Schnittstellen ........................120 Abkürzungen ............................121 Glossar ..............................127 Index ..............................135 SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 9: Überblick

    Überblick Produktbeschreibung 1.1.1 Übersicht Der SIMATIC IPC1047 ist ein High Performance Rack-PC mit Industriefunktionalität: ● Hohe Kompaktheit ● Hohe Robustheit ● Hohe Produktkontinuität Hinweis Je nach bestellter Konfiguration können die in dieser Betriebsanleitung beschriebenen Merkmale und Abbildungen von den Merkmalen Ihres Geräts abweichen.

  • Seite 10: Highlights

    – Auto-Rebuild beim Festplattenwechsel – "Zero-Maintenance Cache Protection" schützen Daten im Hardware-RAID-Controller- Cache bei einem Stromausfall – Entlastung des Hauptprozessors während des Rebuilds – schnelle HDDs/SSDs für hohe Geschwindigkeit beim Lesen und Schreiben von Daten SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 11: Merkmale

    • Monitor 1 × VGA, optional Nvidia Quadro Px-Erweiterungskarte 1 × TPM 1.2 20-pin Header Überwachungsfunktionen Spannungen Spannungsüberwachung für Grundplatine, CPU, Speicher Temperaturen Temperaturüberwachung von CPU, Speicher, HDD, Mainboard mit entspre- chender Regelung der Lüftergeschwindigkeiten SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 12 CPU und Cache-Speicher, somit geringe Rückwirkung auf das Sys- – Pufferung für Datensicherheit bei Netzausfällen LAN- Intel® I350-T2, 2 × 1 GB LAN • Erweiterungskarte Intel® I350-T4, 4 × 1 GB LAN • Intel® X540-T2, 2 × 10 GB LAN • SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 13: Aufbau Des Geräts

    ① 19" Befestigungswinkel ② Lüfterabdeckung des Frontlüfters mit Belüftungsöffnungen, verriegelt durch Fronttür ③ Betriebsanzeigen zum System (Seite 16) ④ Fronttür: abschließbar, Schutz gegen unbefugten Zugriff ⑤ Schloss Schlüssel senkrecht: geöffnet • Schlüssel waagrecht: geschlossen • SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 14 ● Laufwerkshalter Typ B mit festen Einbauplätzen für Laufwerke ① USB 3.0-Schnittstellen ② Reset-Taster ③ Ein-Aus-Taster ④ Unverlierbare Verriegelungsschraube des Gehäusedeckels ⑤ Einbauplätze für Wechsellaufwerke im Laufwerkshalter Typ A ⑥ Abdeckung der Einbauplätze für Laufwerke im Laufwerkshalter Typ B SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 15: Geräterückseite

    Schnittstelle PCI-Erweiterungskit (optional) ④ ⑧ Netzanschlussbuchse 2. COM-Schnittstelle (optional) Rückansicht mit redundanter AC-Stromversorgung ① ⑤ Netzanschlussbuchse Schnittstellen ② ⑥ Quittiertaster mit Status-LED Steckplätze für Erweiterungskarten ③ ⑦ Stromversorgungsmodul Schnittstelle PCI-Erweiterungskit (optional) ④ ⑧ Griff 2. COM-Schnittstelle (optional) SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 16: Schnittstellen An Der Geräterückseite

    Die Betriebsanzeigen geben Auskunft über den Status der Gerätekomponenten, die in der folgenden Tabelle aufgelistet sind. Die Betriebsanzeigen sind bei geschlossener und geöffneter Fronttür sichtbar. ① LED "POWER" ② LED "HDD" ③ LED "FAN FAIL" SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 17: Betriebsanzeigen An Der Geräterückseite

    Datentransfer aktiv • kend LED 2 Datenübertragungsrate 10 Mbit/s • GRÜN 100 Mbit/s • GELB 1000 Mbit/s • Die Ethernet-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 18: Betriebsanzeigen, Redundante Stromversorgung

    Stromversorgungsmodul 2 betriebsbereit • gungsmodul 2 PC ausgeschaltet • GRÜN Stromversorgungsmodul 2 in Betrieb • PC eingeschaltet • blinkt ROT Stromversorgung 2 unterbrochen Stromversorgungsmodul 2 defekt blinkt langsam Warnung am Stromversorgungsmodul 2 ROT/GRÜN z. B. Überlastung SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 19: Betriebsanzeigen Am Wechseleinschub Für Laufwerke

    • Laufwerk ist nicht aktiv • Zubehör und Ersatzteile Für Ihr Gerät ist Zubehör von Siemens erhältlich, das nicht im Lieferumfang enthalten ist. Zubehör über die SIEMENS Industry Mall beziehen Weiterführende Informationen finden Sie im Online-Bestellsystem Industry Mall (https://mall.industry.siemens.com). SIMATIC IPC1047...

  • Seite 20: Siemens Ersatzteil-Services

    Betriebssystem, Treibern und der Partitionierung USB-Stick Windows USB-Stick zur Wiederherstellung des Betriebs- A5E47932416 Server 2016 systems SIEMENS Ersatzteil-Services Informationen zu Bestellung, Vorhaltung und Lieferung von Ersatzteilen finden Sie unter "Industry Online Support: Ersatzteil-Services (http://support.automation.siemens.com/WW/view/de/16611927)". SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 21: Sicherheitshinweise

    Falls das Gerät oder die Anschlussleitungen beschädigt sind, besteht zusätzlich Brandgefahr. • Trennen Sie das Gerät bei Arbeiten am Gerät oder bei längerer Nichtbenutzung immer vollständig von der Netzspannung. • Bei Schaltschrankeinbau: Verwenden Sie, möglichst in Gerätenähe, einen zentralen, leicht zugänglichen Netztrennschalter. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 22: Funktionseinschränkungen Vermeiden

    Elektrostatisch gefährdete Bauteile (EGB) Im Gerät befinden sich elektronische Bauteile, die durch elektrostatische Ladungen zerstört werden können. Fehlfunktionen und eine Beschädigung der Maschine oder Anlage können die Folge sein. Treffen Sie schon beim Öffnen des Geräts entsprechende Vorsichtsmaßnahmen. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 23: Zugriffsschutz

    Umständen beschädigt wurde. Fehlfunktionen am Gerät, an der Maschine oder Anlage können die Folge sein. • Bewahren Sie die Originalverpackung auf. • Verpacken Sie das Gerät bei Transport und Lagerung in der Originalverpackung. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 24: Brandschutzgehäuse

    • Bei Betauung schalten Sie das Gerät erst nach kompletter Trocknung ein oder nach einer Wartezeit von ca. 12 Stunden. Brandschutzgehäuse Hinweis Das Gerät erfüllt die Anforderungen an ein Brandschutzgehäuse nach IEC/EN/UL 61010-2-201. Es kann daher ohne zusätzliche Brandschutzumhüllung eingebaut werden. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 25: Rackmontage

    Bauteile unter lebensgefährlicher Spannung stehen. Wenn Sie diese Bereiche oder Bauteile berühren, kann Tod oder schwere Körperverletzung die Folge sein. • Schalten Sie den Schaltschrank vor dem Öffnen stromlos. • Sichern Sie den Schaltschrank gegen unbeabsichtigtes Einschalten des Stroms. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 26: Hinweise Zu Umgebungs- Und Umweltbedingungen

    ● Sie können das Gerät ohne zusätzliche Brandschutzumhüllung einbauen. Es erfüllt die Anforderungen an ein Brandschutzgehäuse nach IEC/EN/UL 61010-2-201. ● Achten Sie in Spritzwasser gefährdeter Umgebung darauf, dass die Einbauöffnung für das Gerät gegen Spritzwasser geschützt ist. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 27: Hochfrequenzeinstrahlung

    • Der betroffene IPC muss ausgeschaltet sein und der Netzstecker muss gesteckt sein. • Während der Messung müssen alle Kabel aus der Anlage am IPC angeschlossen sein. • Alle anderen Komponenten der Anlage müssen aktiv sein. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 28: Haftungsbeschränkung

    ● Beachten Sie die Einbaubedingungen der Erweiterungskomponenten in der zugehörigen Dokumentation. ● Die UL-Zulassung des Geräts gilt nur, wenn UL-zugelassene Komponenten unter Beachtung ihres bestimmungsgemäßen Gebrauchs ("Conditions of Acceptability") eingesetzt werden. ● Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten wird keine Haftung übernommen. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 29: Gerät Einbauen Und Anschließen

    5. Bewahren Sie die mitgelieferten Unterlagen auf. Sie werden bei der Erstinbetriebnahme benötigt und gehören zum Gerät. 6. Notieren Sie die Identifikationsdaten des Geräts (Seite 29). 3.1.2 Identifikationsdaten des Geräts Anhand der Identifikationsdaten kann das Gerät im Reparaturfall oder bei einem Diebstahl eindeutig identifiziert werden. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 30: Zulässige Einbaulagen

    Mögliche Einbauorte Das Gerät kann waagrecht in Pulte, Schaltschränke und 19"-Racksysteme eingebaut werden. ACHTUNG Betrieb in geschlossenen Räumen Das Gerät ist nur für den Betrieb in geschlossenen Räumen zugelassen. Beachten Sie dabei die Umgebungs- und Umweltbedingungen. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 31: Gerät Einbauen

    • Befestigen Sie das Gerät zusätzlich mit Schrankwinkeln, Teleskopschienen oder auf einem Geräteboden. Die Befestigungsschrauben der Teleskopschienen dürfen maximal 5 mm in das Gerät hineinragen. • Verwenden Sie zum Tragen und Heben des Geräts die an der Frontseite angebrachten Bügel. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 32: Gerät Montieren

    Hersteller Rittal, Artikelnummer TS 3659.190 für 800 mm Schränke ③ Hersteller Schroff, Artikelnummer Typ 20110-072 Die Teleskopschienen werden mit M4-Schrauben befestigt. Die Maßangaben für die zugehörigen Gewindebohrungen sind im Kapitel "Maßbild für Teleskopschienen (Seite 112)" aufgeführt. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 33: Gerät Anschließen

    Stromaufnahme und für die höchste Umgebungstemperatur des Geräts bemessen ist und zudem den Sicherheitsvorschriften des Landes entspricht, in dem das Gerät installiert wird. Netzanschlussleitung und Gerätestecker müssen die jeweils vorgeschriebenen Kennzeichnungen tragen. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 34: Stromversorgung Anschließen

    Falls das Gerät oder die Anschlussleitungen beschädigt sind, besteht zusätzlich Brandgefahr. • Trennen Sie das Gerät bei Arbeiten am Gerät oder bei längerer Nichtbenutzung immer vollständig von der Netzspannung. • Bei Schaltschrankeinbau: Verwenden Sie, möglichst in Gerätenähe, einen zentralen, leicht zugänglichen Netztrennschalter. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 35: Einfache Stromversorgung Anschließen

    Redundante Stromversorgung anschließen Voraussetzung ● 2 Netzanschlussleitungen ● Sie haben die Hinweise zur Stromversorgung (Seite 34) beachtet. ● Die verwendeten Anschlussleitungen, Stecker, Buchsen und Anschlussmaterialien erfüllen die Voraussetzungen gemäß Kapitel "Landesspezifische Hinweise zur Versorgungsspannung (Seite 33)". SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 36: Peripheriegeräte Anschließen

    Verwenden Sie die Originalanschlusstechnik der anzuschließenden Peripherie ohne Adapter und Verlängerungen. 1. Schließen Sie Peripheriegeräte an die jeweiligen Schnittstellen an. Informationen zur Lage der Schnittstellen finden Sie unter "Schnittstellen an der Geräterückseite (Seite 16)". 2. Sichern Sie die Leitungen ggf. mit einer Zugentlastung. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 37: Gerät In Betrieb Nehmen

    ● Peripheriegeräte, Tastatur, Maus und Monitor sind angeschlossen. ● Die Stromversorgung ist angeschlossen. ● Ein Betriebssystem ist installiert. Das Gerät kann ohne Betriebssystem ausgeliefert werden. Hinweise zur Installation des Betriebssystems finden Sie im Kapitel "Software installieren (Seite 93)". SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 38: Gerät Einschalten

    Den Product Key finden Sie auf dem "Certificate of Authenticy" in der Zeile "Product Key", siehe Kapitel "Identifikationsdaten des Geräts (Seite 29)". Ergebnis Nach jedem Einschalten und nach der Hochlaufroutine wird die Oberfläche des Betriebssystems angezeigt. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 39: Automatisches Einschalten Des Geräts

    Energieoptionen nicht anders konfiguriert ist. Information zur Lage des Tasters finden Sie im Kapitel "Gerätefront (Seite 13)". Bei Nicht-Windows-Betriebssystemen: ● Drücken Sie kurz den Ein-Aus-Taster. Das Betriebssystem wird heruntergefahren. Die LED "POWER" erlischt. Das Gerät ist ausgeschaltet aber nicht vollständig von der Netzspannung getrennt. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 40: Hardware-Reset

    Führen Sie einen Hardware-Reset nur im Notfall aus. 1. Drücken Sie den Ein-Aus-Taster länger als 4 Sekunden. 2. Alternativ drücken Sie den Reset-Taster. Informationen zur Lage der Taster finden Sie im Kapitel "Gerätefront (Seite 13)". SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 41: Gerät Betreiben

    Beim Mehr-Festplatten-System handelt es sich um eine Option für das Gerät. Wenn man nur einen Laufwerks-Typ einsetzt (Vollausbau), gelten folgende Systemgrenzen: ● 2,5"-Laufwerke: maximal 8 (bei maximaler Bauhöhe von 15 mm) ● 3,5"-Laufwerke: maximal 4 Festplatten können per SATA angebunden werden oder entsprechende Laufwerke über einen zusätzlichen SAS-Controller. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 42: Raid-Systeme

    Richtwert für die Dauer: < 3h bei 90% HDD-Systemlast und RAID5 mit HDD 1 TB. Erst wenn die Synchronisation erfolgreich abgeschlossen wurde, sind die sicheren Systemzustände RAID-Level z. B. 1 erreicht. Auch bei einem manuell angestoßenen Wartungs-Vorgang kann bis zum Abschluss der Wartungs-Phase die Systemperformance eingeschränkt sein. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 43: Raid-System Der Grundplatine

    (Ersatzlaufwerk für eine bestimmte Festplatte) 5.2.2.2 RAID-System der Grundplatine Das RAID-System der Grundplatine wird über das BIOS-Setup eingerichtet. Nähere Informationen finden Sie beim Hersteller im Handbuch zur Grundplatine, Kapitel "BIOS-Setup", siehe Kapitel "Grundplatine (Seite 110)". SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 44: Sas/Sata Hardware Raid-System

    Verfügbarkeit. Zum Einsatz kommen kann die 4-Port- oder 8-Port-Variante. Durch ein optional bestellbares Hot-Spare-Laufwerk kann die Verfügbarkeit des Systems weiter erhöht werden. ① Anschluss für die SAS/SATA-Datenleitung ② Anschluss für Zero Maintenance Modul (ZMM) SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 45: Raid1-System

    Das System kann als RAID1 (Datenspiegelung auf zwei Festplatten) konfiguriert werden. Damit kann das System bei einer defekten Festplatte oder bei Kabelproblemen in einem Kanal weiterarbeiten und erreicht eine hohe Verfügbarkeit. Weitere Informationen finden Sie im Kapitel "Onboard RAID-System verwalten (Seite 46)". SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 46: Raid-Systeme Betreiben

    Die Tastenkombination <CTRL+I> ist nur im Modus "Legacy" wirksam. Wenn im BIOS- Setup, Menü "Boot" der Parameter "Boot Type" auf "UEFI Boot Type" eingestellt ist, wird die RAID-Hardware im BIOS-Auswahlmenü über die Schaltfläche "Device Management" konfiguriert. 5.3.1.1 Beispiel für ein RAID1-System in der Bootphase des Systems SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 47: Raid-Software

    Fällen werden Bedieneingaben durch Tastatur, Maus oder Touchscreen für kurze Zeit nur verzögert bearbeitet. Die Folge können Fehlbedienungen an der Maschine oder Anlage sein. Bedienen Sie während des Synchronisierens einer Festplatte keine sicherheitskritischen Funktionen. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 48: Anzeige Einer Fehlerhaften Festplatte Eines Raid-Systems In Der Raid-Software

    System gebootet. Stellen Sie deshalb im BIOS Setup-Menü "Boot" das RAID-System an die erste Stelle der bootfähigen Quellen. Ansonsten wird von der neu eingebauten Festplatte gebootet und die Meldung "Operating System not found" wird angezeigt. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 49: Neue Festplatte In Das Raid-System Einbinden

    Erzeugung der Ersatzlaufwerke finden Sie in der Controller-Dokumentation. Ablauf Die folgende Abbildung zeigt ein Beispiel für den automatischen Rebuild-Vorgang. Während des Rebuild-Vorgangs wird weiterhin eine defekte Festplatte angezeigt. Die Anzeige erlischt, wenn der Rebuild-Vorgang abgeschlossen ist. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 50 Sie können die funktionsfähige Festplatte bei laufendem System einbauen. Die neue Festplatte ist dann einem SATA-Port zugeordnet und wird in das RAID-System eingebunden. Während des Rebuild-Vorgangs wird weiterhin eine defekte Festplatte angezeigt. Die Anzeige erlischt, wenn der Rebuild-Vorgang abgeschlossen ist. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 51: Hardware Raid-System Verwalten

    Anwendungsszenarien finden Sie im Internet unter IPMI (http://www.supermicro.com/ipmi) . Lokale Überwachung Das Gerät kann lokal überwacht werden z. B. durch Tools wie SuperDoctor von Supermicro. Damit können Sensorabfragen und Steuerfunktionen in einem Webinterface oder mit der Kommandozeile vorgenommen werden. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 52: Trusted Platform Modul (Tpm)

    Daten nicht möglich. Sie verlieren dann den Zugriff auf das verschlüsselte Laufwerk. Eine Rücksetzung der Hardware im Falle eines Passwortverlustes wird durch die Gewährleistung nicht abgedeckt. Bitte bewahren Sie Passwörter sorgsam auf und schützen Sie diese vor einem Zugriff durch Unbefugte. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 53: Gerät Erweitern Und Parametrieren

    Voraussetzung ● Das Gerät ist vollständig von der Netzspannung getrennt, siehe Kapitel "Gerät ausschalten (Seite 39)". ● Alle Anschlussleitungen sind abgezogen. ● Die Fronttür ist geöffnet, siehe Kapitel "Fronttür öffnen (Seite 41)". ● Schraubendreher Tx10 SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 54 4 Langlöchern nach hinten, bis ans Ende der Langlöcher. 4. Nehmen Sie den Deckel senkrecht und gleichmäßig nach oben ab, ohne zu verkanten. Um das Gerät zu schließen, gehen Sie in umgekehrter Reihenfolge vor. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 55: Laufwerke

    ● Zulässiger Betriebstemperaturbereich: 0 ... 50 °C Einbaumöglichkeiten ① Laufwerk im Laufwerksträger für internen robusten Einbau ② Laufwerkstyp "SATA" oder "SAS" ist möglich bei maximaler Bauhöhe von 15 mm Einschränkung: Mit SAS-Laufwerken sind maximal 40°C zulässig. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 56: Laufwerke In Laufwerkshalter Typ A

    ● Das Laufwerk, das Sie tauschen möchten, ist inaktiv. ● Bei Wechsel einer HDD: Schraubendreher T10 ● Bei Wechsel einer SSD: Schraubendreher T8 Vorgehensweise 1. Öffnen Sie die Fronttür (Seite 41). 2. Öffnen Sie das Schloss des Wechseleinschubs mit dem zugehörigen Schlüssel. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 57 Vergewissern Sie sich, dass der Wechseleinschub fest im Laufwerkshalter sitzt. 10.Schließen Sie den Bügel. 11.Verschließen Sie den Wechseleinschub mit dem Schlüssel. Hinweis Um einen zuverlässigen Betrieb der Geräte mit Wechseleinschub zu gewährleisten, muss der Wechseleinschub verschlossen sein. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 58: 5,25"-Adaptermodul Für Wechseleinschübe Einbauen

    ● Das Gerät ist geöffnet, siehe Kapitel "Gerät öffnen (Seite 53)". Vorgehensweise 1. Entriegeln Sie die Laufwerk-Montageriegel mitsamt der Blindblende durch seitliches ① Drücken gegen die Flächen und schieben Sie die Laufwerk-Montageriegel in Pfeilrichtung nach vorn aus dem Gerät. 2. Legen Sie die Blindblende ab. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 59: Rückwandplatine Für Wechseleinschub Einbauen

    ● Ein Original-Ersatzteil, d. h. ein für dieses Gerät zugelassene Rückwandplatine, siehe Hinweise in Kapitel "Zubehör und Ersatzteile (Seite 19)". ● Das Gerät ist vollständig von der Netzspannung getrennt, siehe Kapitel "Gerät ausschalten (Seite 39)". ● Das Gerät ist geöffnet, siehe Kapitel "Gerät öffnen (Seite 53)". SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 60 ③ 4. Nehmen Sie an der Front des Laufwerkshalters Blindblenden ab, die sich ggf. rechts neben der Abdeckung befinden. 5. Entnehmen Sie alle vorhandenen Wechseleinschübe, bis der Laufwerkshalter frei zugänglich ist. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 61: Rückwandplatine Für Wechseleinschub Wechseln

    Die Rückwandplatine wird von innen an das hintere Ende des Laufwerkshalters Typ A eingebaut und ist mit Schnittstellen für Daten-Kabel zur Grundplatine versehen. Somit ist an diesen Schnittstellen ein komfortables Verbinden der Daten-Kabel von der Grundplatine zum Laufwerk im Wechseleinschub möglich. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 62 Sie auf den Auswerfer ④ 3. Lösen Sie die entriegelte Rückwandplatine durch Drehen nach oben aus den Halterungen und nehmen Sie sie aus dem Laufwerkshalter. Siehe auch Rückwandplatine für Wechseleinschub einbauen (Seite 59) SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 63: Laufwerke In Laufwerkshalter Typ B

    ● Einschub 3: 2 × 2,5"-Laufwerke, Querformat ● Einschub 2: 2 × 2,5"-Laufwerke, Querformat ● Einschub 1: 1 × 2,5"-Laufwerk, Hochformat Zusatz-Einbauplatz: Zwischen dem obersten Einbauplatz und der Gehäusewand kann eine zusätzliche Festplatte eingebaut werden. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 64: Einbaumöglichkeiten

    – 2 × 2,5" – 2 × 2,5" – 2 × 2,5" – 2 × 2,5" ● Gemischter Einbau: – 1 × 3,5" – 1 × 3,5" – 1 × 2,5" – 1 × 2,5" SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 65: Einschub Aus Laufwerkshalter Ausbauen Und Einbauen

    Einschub unten im Laufwerkshalter einrastet. 6.2.3.3 3,5"-Laufwerke aus Einschub ausbauen und einbauen Voraussetzung ● Der Einschub ist entnommen, siehe Kapitel "Einschub aus Laufwerkshalter ausbauen und einbauen (Seite 65)". ● 1 Laufwerk ● 1 weiche Montageunterlage SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 66 Nippel das Laufwerk freigeben. 3. Fassen Sie das Laufwerk nur seitlich an. 4. Entnehmen Sie das Laufwerk nach oben und legen Sie es vorsichtig daneben auf der Montageunterlage ab. Einbau Gehen Sie in umgekehrter Reihenfolge vor. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 67: 2,5"-Laufwerke Aus Einschub Ausbauen Und Einbauen

    Die nachfolgende Abbildung zeigt links den Einbau im Hochformat, rechts im Querformat. 2. Lösen Sie die gekennzeichneten Schrauben. 3. Heben Sie den Einschub nach oben ab und legen Sie ihn daneben auf der Montageunterlage ab. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 68 Achten Sie darauf, dass die Bohrungen des Einschubs jeweils genau über den Gewinden des Laufwerks liegen. 4. Schrauben Sie das Laufwerk von hinten an. Ziehen Sie dabei die Schrauben nicht zu fest, maximal mit einem Anzugs-Drehmoment von 0,7 Nm. Einbau im Hochformat SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 69 Die nachfolgende Abbildung zeigt links den Einbau im Hochformat, rechts im Querformat: ● Beim Einbau im Hochformat liegt das Laufwerk innen im Einschub. ● Beim Einbau im Querformat liegt das Laufwerk außen am Einschub. ● Beim Einbau im Querformat können Sie zwei Laufwerke übereinander montieren. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 70: Defekte Festplatte Im Raid-System Wechseln

    2. Bauen Sie die defekte Festplatte aus. 3. Ersetzen Sie die defekte Festplatte durch eine Festplatte gleichen Typs und gleicher Kapazität. Siehe auch Laufwerke in Laufwerkshalter Typ A (Seite 56) Laufwerke in Laufwerkshalter Typ B (Seite 63) SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 71: Erweiterungskarten

    • Verwenden Sie nicht gleichzeitig eine lüfterlose und eine selbstlüftende Grafikkarte. Setzen Sie nur Grafikkarten vom gleichen Lüftertyp ein: nur lüfterlose oder nur selbstlüftende Grafikkarten. Hinweis für lange PCIe-Erweiterungskarten Bei langen PCI-/PCIe-Erweiterungskarten können Anschlüsse auf der Grundplatine verdeckt werden. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 72: Ausbauvarianten

    Maßbild der Erweiterungskarten (Seite 112) 6.3.2 Ausbauvarianten Temperaturbereich 0°C bis 50°C (Grundausbau) Grundausbau ohne Erweiterungskarten Temperaturbereich 0°C bis 40°C (Maximalausbau) Ausbau bis zu 6 Erweiterungskarten: Die Verlustleistung aller Erweiterungskarten in Summe beträgt maximal 200 W. Zulässiger Maximalausbau SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 73: Erweiterungskarten Einbauen Und Ausbauen

    Steckplatz. 3. Sichern Sie die Erweiterungskarte mit der zugehörigen Schraube. Ausbau Gehen Sie beim Ausbau in umgekehrter Reihenfolge vor. In Schritt 2 lösen Sie die Arretierung der Erweiterungskarte am Steckplatz, bevor Sie sie herausnehmen. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 74: Pci-Erweiterungskit (Optional) Einbauen

    Gerät erweitern und parametrieren 6.3 Erweiterungskarten 6.3.4 PCI-Erweiterungskit (optional) einbauen Voraussetzung Das PCI-Erweiterungskit besteht aus folgenden Komponenten: ● Karten-Niederhalter ● Befestigungsbolzen und Schrauben ● Riser-Karte mit Steckplatz für PCI-Erweiterungskarte SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 75 Erweiterungskarten einen Karten- Niederhalter von innen an das Ge- häuse an und schrauben Sie ihn von außen fest. 5. Drücken Sie außen den Winkel der Führungsschiene auf die Arretierung und schrauben Sie ihn fest, wie ab- gebildet. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 76: Grafikkarte Ausbauen Und Einbauen

    Geräts, rotieren die Lüfterflügel noch eine Weile weiter. An den rotierenden Teilen des Lüfters besteht Verletzungsgefahr z. B. durch Schnitt. • Warten Sie, bis die Lüfterflügel zum Stillstand kommen. • Bauen Sie erst dann die Grafikkarte aus. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 77 4. Lösen Sie die Arretierung am Steckplatz, entnehmen Sie die ④ Grafikkarte zusammen mit ⑥ dem Halteadapter und legen Sie sie vorsichtig auf der Mon- tageunterlage ab. Die Baugruppen zeigen nach unten. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 78 Gehen Sie beim Einbau der Grafikkarte in umgekehrter Reihenfolge vor. Stecken Sie in Arbeitsschritt 3 den Kartenhalter ganz nach vorn und nach unten auf den Halteadapter. Achten Sie darauf, dass der Halteadapter ganz in der Nut des Kartenhalters steckt, wie abgebildet. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 79: Hardware Raid-Adapterkarte Einbauen Und Konfigurieren

    Die Beschreibung gilt in gleicher Weise für andere zulässige RAID-Adapterkarten. Voraussetzung Für den Einbau der Hardware RAID-Adapterkarte benötigen Sie: ● Schraubendreher Tx10 ① ● Die Hardware RAID-Adapterkarte mit Anschluss für die SAS/SATA-Datenleitung ② Anschluss für den Kondensatorblock des ZMM SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 80: Raid-Adapterkarte Einbauen

    Verwaltung des Hardware RAID-Systems Stellen Sie beim Einrichten des Hardware RAID-Systems den Schreibcache des RAID- Controllers wie folgt ein (siehe die zusätzliche Dokumentation von Adaptec): • Write Caching - Enable with Backup Unit • create RAID via: Build/Verify SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 81 Unterschied der Parameter im Vergleich zur Default-Einstellung der Hardware RAID- Adapterkarte nach dem Austauschen: • "Drives Write Cache = Disabled", d. h. der Schreib-Cache der Festplatte ist abgeschaltet • "Alarm Control = Disabled", d. h. die akustische Warnmeldung im Fehlerfall ist ausgeschaltet SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 82: Zweite Com-Schnittstelle Einbauen (Optional)

    3. Setzen Sie das Slotblech mit dem Pfostenstecker der COM-Schnittstelle ein und schrauben Sie es fest. 4. Stecken Sie den Steckverbinder an die markierte Stelle auf der Grundplatine. Zur Installation der COM-Schnittstelle sind keine weiteren Schritte erforderlich. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 83: Gerät Warten Und Instand Setzen

    ● Beachten Sie die Einbaubedingungen der Erweiterungskomponenten in der zugehörigen Dokumentation. ● Die UL-Zulassung des Geräts gilt nur, wenn UL-zugelassene Komponenten unter Beachtung ihres bestimmungsgemäßen Gebrauchs ("Conditions of Acceptability") eingesetzt werden. ● Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten wird keine Haftung übernommen. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 84: Wartungsintervalle

    Hinweis Es dürfen nur Filter des gleichen Typs verwendet werden. Informationen zu den Originalersatzteilen der SIMATIC PCs finden Sie im Internet unter After Sales Information System SIMATIC IPC (http://www.siemens.de/asis) Filtermatten sind als 10er-Pack unter der Artikelnummer A5E37019277 erhältlich. SIMATIC IPC1047...

  • Seite 85: Gerätelüfter Tauschen

    7.3.3 Gerätelüfter tauschen Voraussetzung ● Das Gerät ist vollständig von der Netzspannung getrennt, siehe Kapitel "Gerät ausschalten (Seite 39)". ● Das Gerät ist geöffnet, siehe Kapitel "Gerät öffnen (Seite 53)". ● 1 Lüfter, Artikelnummer 6BK1700-6HA71-0AA0 SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 86 1. Lösen Sie den Stecker der An- schlussleitung des Lüfters von der Grundplatine. 2. Lösen Sie das Schutzgitter vom Gerätelüfter. 3. Heben Sie den Gerätelüfter im gekennzeichneten Schlüsselloch etwas an und nehmen Sie ihn dann nach vorn ab. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 87: Lüfter Am Laufwerkshalter Typ A Wechseln

    ● Ein Original-Ersatzteil, d. h. ein Lüfter gleichen Typs. Vorgehensweise 1. Lösen Sie das Lüfterkabel von der Grundplatine. ① 2. Drücken Sie am Lüfterhalter die obere und untere Verriegelung zusammen und nehmen Sie den Lüfterhalter vom Laufwerkshalter ab. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 88 7. Rasten Sie den neuen Lüfter schließlich ganz in die Rasthaken ein. 8. Montieren Sie den Lüfterhalter am Laufwerkshalter (siehe oben). 9. Schließen Sie das Lüfterkabel an der Grundplatine an. Siehe auch Wartungsintervalle (Seite 84) SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 89: Pufferbatterie Tauschen

    • Verwenden Sie als Werkzeug zum Batterietausch nur isolierte Materialien. • Berühren Sie keine umliegenden Baugruppen. ACHTUNG Beschädigung der Batterie Fettrückstände von Händen beschädigen die Batterie. • Fassen Sie die Batterie nicht mit den Händen an. • Verwenden Sie z. B. entsprechende Handschuhe. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 90 ● Schließen Sie alle Leitungen an. ● Schließen Sie das Gerät entsprechend Kapitel "Gerät öffnen (Seite 53)". ● Stellen Sie das BIOS-Setup ein. Je nach BIOS-Setup-Einstellung können nach einem Batteriewechsel die Konfigurationsdaten des Geräts gelöscht sein. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 91: Redundantes Stromversorgungsmodul Tauschen

    6. Schieben Sie das neue Stromversor- gungsmodul in den Rahmen ganz nach hinten, bis es hinten hörbar einrastet. 7. Schließen Sie den Stromversorgungs- ② stecker wieder an. Alternativ starten Sie das Gerät neu. ① ④ Beide LEDs leuchten wieder grün. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 92: Prozessor Wechseln

    Microcode geladen wird. Informationen zu Originalersatzteilen der SIMATIC IPCs finden Sie im Internet unter: – Ansprechpartner (http://www.siemens.de/automation/partner) – After Sales Information System SIMATIC IPC (http://www.siemens.de/asis) Vorgehensweise 1. Entfernen Sie die Schrauben am CPU-Kühlkörper. 2. Nehmen Sie den Kühlkörper ab.

  • Seite 93: Software Installieren

    Autorisierungen bzw. License Keys auf Laufwerk C: gehen dabei verloren! Das Laufwerk C: wird vollständig gelöscht, neu formatiert und mit der Originalliefersoftware beschrieben. Bei der Option "Festplatte komplett wiederherstellen" gehen ALLE Daten, Benutzereinstellungen sowie vorhandene Autorisierungen bzw License Keys auf dem gesamten Laufwerk verloren. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 94: Auslieferungszustand Des Betriebssystems Und Der Partitionen Wiederherstellen (Restore)

    Über die Restore-Funktion können Sie Ihr Gerät z. B. nach einer Beschädigung wieder in den Auslieferungszustand bringen. Die Restore-Funktion stellt die Datenträger-Partitionen und das Betriebssystem mit installierten Geräte-Treibern und den SIEMENS-Software-Produkten wieder her. Beachten Sie vor Ausführen der Restore-Funktion das Kapitel "Autorisierung bzw. License Key sichern (Seite 93)".
  • Seite 95 3. Booten Sie vom mitgelieferten USB-Stick im zuvor festgelegten Boot-Modus. 4. Wählen Sie im Windows® Boot Manager die Option "Restore Microsoft Windows ..." und bestätigen Sie die Auswahl. Nach einigen Sekunden startet das Restore-Programm von Siemens. 5. Folgen Sie den Anweisungen auf dem Bildschirm. Beachten Sie dazu nachfolgende Informationen.

  • Seite 96: Update Des Betriebssystems

    7.4.5 Windows installieren (Recovery) Mit der Recovery-Funktion wird auf Ihrem Gerät nur das Betriebssystem installiert. Im Gegensatz zur Restore-Funktion werden bei der Recovery-Funktion keine Geräte-Treiber und keine SIEMENS-Software-Produkte installiert. Hinweis Spezifische Informationen zur Benutzung von Windows-Betriebssystemen finden Sie im Internet: •...
  • Seite 97 4. Wählen Sie im Windows Boot Manager die Option "Recovery Microsoft Windows ..." und bestätigen Sie die Auswahl. Nach einigen Sekunden startet das Installationsprogramm von Windows. 5. Folgen Sie den Anweisungen auf dem Bildschirm. Beachten Sie dazu nachfolgende Informationen. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 98 Installation benötigt werden. Beachten Sie hierzu die Informationen im Abschnitt "Hinweise für Systeme mit RAID- oder AHCI-Controller" am Ende dieses Kapitels. Drive options Anzeigen von weiteren Funktionen, mit denen Sie die Datenträger einrichten (advanced) können, siehe nachfolgende Abbildung. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 99 Treiber des Datenträger-Controllers einbinden. Binden Sie diesen Treiber vor der Partitionierung des Datenträgers und der Installation des Betriebssystems ein. Weitere Hinweise zum Einbinden der Datenträger-Controller finden Sie im Abschnitt "Hinweise für Systeme mit RAID- oder AHCI-Controller" am Ende dieses Kapitels. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 100: Hardware Raid-Controller Software Installieren

    4. Wählen Sie den entsprechenden Treiber auf dem USB-Stick aus. 7.4.6 Hardware RAID-Controller Software installieren Hinweis Beachten Sie im Kapitel "Gerät in Betrieb nehmen" die "Hinweise zur Inbetriebnahme (Seite 37)". Weitere Informationen finden Sie im Kapitel "Treiber und Software installieren (Seite 96)". SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 101: Bios-Beschreibung

    Alternativ vergeben Sie als feste IP-Adresse z B. "192.168.10.253" ein. 2. Bauen Sie mit dem IPMIView eine Verbindung auf, siehe Kapitel "Überwachungsfunktionen (Seite 51)". 3. Richten Sie die Fernsteuerung über iKVM ein, ebenfalls mit dem IPMIView. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 102: Recycling Und Entsorgung

    Hausmüll und nicht bei öffentlichen Entsorgungsstellen. ● Für ein umweltverträgliches Recycling und die Entsorgung des Geräts und seiner Komponenten wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott oder an Ihren Siemens-Ansprechpartner (Produktrückgabe (https://support.industry.siemens.com/cs/ww/de/view/109479891)). Beachten Sie dabei Folgendes: ● Landesspezifische Regelungen ●...

  • Seite 103: Technische Daten

    Absicherungswert des IPC zuzüglich des Strombedarfs der weiteren über diesen Kreis versorgten Geräte zu dimensionieren. Die Auslösecharakteristik der übergeordneten Absicherung muss dabei sowohl die Anlaufströme des IPC als auch die der weiteren Geräte berücksichtigen. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 104: Elektromagnetische Verträglichkeit (Emv)

    3 V/m 2…6 GHz, 80 % AM 1kHz, • nach IEC 61000-4-3 10 V, 15 KHz…80 MHz, 80 % AM 1 kHz, • nach IEC 61000-4-6 Magnetfeld 100 A/m, 50 Hz/60 Hz, nach IEC 61000-4-8 SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 105: Klimatische Umgebungsbedingungen

    Halbsinus: Beschleunigung 250 m/s , Dauer 6 ms, 1000 Schocks pro Achse Betrieb Halbsinus: Beschleunigung 50 m/s , Dauer 30 ms Besonderheiten Qualitätssicherung Nach ISO 9001 Grundplatine Nähere Informationen finden Sie beim Hersteller, siehe Kapitel "Grundplatine (Seite 110)". SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 106 Unterstützte RAID-Level: 0, 1, 5, 10 • Grafik Grafikcontroller Onboard Aspeed AST2400 400 MHz ARM926EJ 16 KB/16 KB Cache Grafikspeicher 800 Mbps DDR3/DDR2 SDRAM 16 Bit, 512 MB ECC (optional) PCIe VGA/2D Controller 1920 × 1200@60Hz 32bpp SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 107: Strom- Und Leistungsbedarf

    14,16 4 × 8 GB RAM DDR4 0,68 4 × 32 GB RAM DDR4 1,28 1 × Grafikkarte NVIDIA QUADRO P5000 1 × Grafikkarte NVIDIA QUADRO P4000 8,75 1 × Grafikkarte NVIDIA QUADRO P1000 3,75 SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 108: Stromversorgung (Ac)

    + 3,3 V 25 A +/- 5 % + 5 V Aux 3,5 A +/- 5 % Die Summe der Stromaufnahme der Spannung + 5 V und + 3,3 V darf maximal 40 A betragen. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 109: Stromversorgung Ac, Redundant

    Normal- und Pufferbetrieb liefern. Die Eigenschaften von USVs werden in den Normen EN 50091-3 bzw. IEC 62040-3 beschrieben und klassifiziert. Geräte mit sinusförmiger Ausgangsspannung im Normal- und Batteriebetrieb sind mit der Klassifizierung "VFI-SS-.." oder "VI-SS-.." gekennzeichnet. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 110: Grundplatine

    Technische Daten 8.5 Grundplatine Grundplatine Nähere Informationen finden Sie beim Hersteller Supermicro (https://www.supermicro.com/products/motherboard/xeon/c600/x10dri.cfm). Speziell das Handbuch zur Grundplatine: X10DRi (https://www.supermicro.com/manuals/motherboard/C606_602/MNL-1491.pdf) SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 111: Maßbilder

    Maßbilder Maßbild des Geräts SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 112: Maßbild Für Teleskopschienen

    Höhe (h), Länge (l), Tiefe (t) PCIe Beispiel PCIe: Grafikkarte nVIDIA TESLA 106,68 mm / 4,2" 111,15 mm / 4,38" 110 mm 312 mm / 12,28" 265 mm Single Slot Dual Slot: Die Karte benötigt zwei freie Erweite- rungssteckplätze SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 113: Normen Und Zulassungen

    ● 2011/65/EU "Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten" (RoHS-Richtlinie) EU-Konformitätserklärung Die zugehörige Konformitätserklärung ist im Internet unter folgender Adresse verfügbar: Zertifikate SIMATIC IPC1047 (https://support.industry.siemens.com/cs/ww/de/ps/25596/cert). ISO 9001-Zertifikat Das Qualitätssicherungssystem unseres gesamten Produktentstehungsprozesses (Entwicklung, Produktion und Vertrieb) erfüllt die Anforderungen der ISO 9001.

  • Seite 114: Weee-Richtlinie

    Canada. WEEE-Richtlinie Das Gerät ist schadstoffarm, recyclingfähig und erfüllt die Anforderungen der WEEE- Richtlinie 2012/19/EU zur Entsorgung von Elektro- und Elektronik-Altgeräten. Die Siemens AG ist bei der Stiftung EAR registriert, unter der WEEE-Reg.-Nr. DE 23691322. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 115: Technische Unterstützung

    Weiterführende Informationen und Unterstützung zu den beschriebenen Produkten finden Sie im Internet unter folgenden Adressen: ● Technical Support (https://support.industry.siemens.com/cs/ww/de/) ● Formular für einen Support-Request (http://www.siemens.de/automation/support-request) ● After Sales Information System SIMATIC IPC/PG (http://www.siemens.de/asis) ● Gesamtdokumentation SIMATIC (http://www.siemens.de/simatic-tech-doku-portal) ● Ihr Ansprechpartner vor Ort (http://www.automation.siemens.com/mcms/aspa-db/de/Seiten/default.aspx) ●...

  • Seite 116: Problemlösung

    PC stimmen nicht. ne im BIOS eingestellt. vorgang <Entf>. 2. Stellen Sie Uhrzeit bzw. Datum im Setup-Menü ein. Uhrzeit / Datum sind auch Pufferbatterie ist leer. Wechseln Sie die Pufferbatterie. nach korrekter Einstellung im BIOS-Setup wiederholt falsch. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 117: Redundante Stromversorgung

    RAID-System an die erste • Stelle der Bootpriorität stellen Nach dem Festplattenwechsel wird für den System wurde ohne funktionierende System mit funktionierender entsprechenden SATA-Port "unused" gemel- Festplatte hochgefahren. Möglicher- Festplatte erneut hochfahren weise war der Wechselrahmen nicht eingeschaltet. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 118: Probleme Beim Einsatz Von Erweiterungskarten

    Sie dann den Rechner neu. Tritt der Fehler nicht mehr Signalfrequenzen oder Sig- • auf, war die verwendete Fremdbaugruppe Ursache der Störung. nalpegel werden nicht einge- Ersetzen Sie diese durch eine Siemens-Baugruppe oder stimmen halten Sie sich mit dem Lieferanten der Fremdbaugruppe ab. Abweichende Belegung der •...

  • Seite 119: Kennzeichen Und Symbole

    CE-Kennzeichen für die europäischen Kennzeichen der Federal Communi- Länder cations Commission für USA EFUP (Environment Friendly Use Zulassung für Korea Period)-Kennzeichen für China Prüfzeichen der Underwriters Labora- Entsorgungshinweis, beachten Sie tories die örtlichen Vorschriften Zulassung für Indien SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 120: Bedienelemente

    DVI-Schnittstelle Line In Monitor-Ausgang (VGA) Line Out LAN-Schnittstelle, nicht zugelassen Mikrofon-Eingang für den Anschluss von WAN oder Telefon Serielle Schnittstelle Universal Audio Jack USB-Schnittstelle Kopfhörer-Ausgang USB 2.0 HiSpeed-Schnittstelle USB 3.0 SuperSpeed-Schnittstelle USB 3.1 SuperSpeedPlus- Schnittstelle SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 121: Abkürzungen

    Clear To Send Sendebereitschaft DRAM Dynamic Random Access Memory Direct Current Gleichstrom Data Carrier Detect Datenträgersignalerkennung DDRAM Double Data Random Access Memory Speicherbaustein mit schneller Schnittstelle DHCP Dynamic Host Configuration Protocol Protokoll zur Konfiguration von IP-Netzwerken SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 122 Hard Disk Drive Festplattenlaufwerk Höheneinheit Human Machine Interface Benutzerschnittstelle HORM Hibernate Once - Resume Many Hyper Treading HTML Hyper Text Markup Language Script-Sprache zur Erzeugung von Internetseiten. HTTP Hypertext Transfer Protocol Protokoll zur Datenübertragung im Internet Hardware SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 123 Automatisches Umsortieren der Plattenzugriffe, zur Perfor- mancesteigerung NEMA National Electrical Manufacturers Associati- Interessenverband der Elektroproduzenten in den USA Non Maskable Interrupt Interrupt, der nicht vom Prozessor abgewiesen werden kann NTFS New Technics File System Sicheres Dateisystem für Windows SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 124 Short Message Service Kurzmitteilung übers Telefonnetz SNMP Simple Network Management Protocol Netzwerk-Protokoll SO-DIMM Small Outline Dual Inline Memory Module Serial over LAN Textbasierte Remote-Bedienung Safecard On Motherboard (SOM) Standard Parallel Port Synonym für Parallel Port SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 125 Wake on Local Area Network World Wide Web Extended Disable Capability Hardwareimplementierung EXtended Graphics Array Grafik-Standard bei einer maximalen Auflösung von 1.024 x 768 Bildpunkten. Zero Maintenance Cache Protection Module Wartungsfreie Puffereinheit zum Speichern von Cache- Inhalten SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 126 Abkürzungen SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 127: Glossar

    PCs. Es gibt sie z.B. als zentrale Baugruppen, Anschaltungen, Erweiterungskarten oder als Massenspeicher (Massenspeicherbaugruppe). Betriebssystem Zusammenfassende Bezeichnung für alle Funktionen, welche die Ausführung der Benutzerprogramme, die Verteilung der Betriebsmittel auf die einzelnen Benutzerprogramme und die Aufrechterhaltung der Betriebsart in Zusammenarbeit mit der Hardware steuern und überwachen. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 128 Speicherung und Übertragung von Daten, häufig gebraucht im Zusammenhang mit RAM-Modulen mit und ohne ECC. EGB-Richtlinie Richtlinie für den Umgang mit elektrostatisch gefährdeten Bauteilen. EMV-Richtlinie Richtlinie der EU zur Elektromagnetischen Verträglichkeit. Die Einhaltung wird mit dem CE- Symbol und der EG-Konformitätsbescheinigung bestätigt. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...

  • Seite 129: Energieverwaltung

    Sektoren. Das Formatieren löscht alle auf einem Datenträger vorhandenen Daten. Jeder Datenträger muss vor der erstmaligen Benutzung formatiert werden. Grundplatine Die Grundplatine ist das Kernstück des Computers. Von hier aus werden Daten bearbeitet und gespeichert, Schnittstellen und Geräteperipherie gesteuert und verwaltet. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 130 System bei einem Kaltstart zunächst einige grundlegende Hardwareüberprüfungen aus und lädt anschließend das Betriebssystem von der Festplatte in den Arbeitsspeicher booten. Konfigurationsdateien Enthalten Daten, die festlegen, wie die Konfiguration nach einem Neustart aussehen soll. Solche Dateien sind z.B. CONFIG.SYS, AUTOEXEC.BAT und Registrierungsdateien. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 131 Treiber. License Key License Key ist der elektronische Lizenzstempel einer Lizenz. Für Software die lizenzrechtlich geschützt ist, wird von der Siemens AG ein License Key vergeben. Multi Core CPU Der Multi Core Prozessor (Mehrkernprozessor) besteht aus mehreren Kernen, was die Geschwindigkeit und das gleichzeitige Bearbeiten von Programmen deutlich steigert, gemessen an bisherigen Single Core-Prozessoren mit Hyper-Threading.
  • Seite 132 Betriebssicherheit. Beispiel redundante Stromversorgung: Im Normalbetrieb wird nur eine Stromversorgung benötigt. Im redundanten Betrieb sind zwei Stromversorgungen vorhanden: Die zweite Stromversorgung stellt im Fehlerfall der ersten die Stromversorgung des Geräts sicher. Reset Hardware-Reset: Rücksetzen/Neustart des PC mittels Taster/Schalter. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
  • Seite 133 Ein Solid State Drive (SSD) ist ein Laufwerk, das wie eine herkömmliche Festplatte eingebaut werden kann, ohne eine rotierende Scheibe oder andere bewegliche Teile zu enthalten, da nur Halbleiterspeicherbausteine vergleichbar großer Kapazität verwendet werden. Die Vorteile sind Robustheit, kurze Zugriffszeiten, niedriger Energieverbrauch und schnelle Datenübertragung. SIMATIC IPC1047 Betriebsanleitung, 07/2019, A5E45118473-AB...
