Sicherheitslichtvorhang SLCS* und SLCS*/35
Installation
24 V
0 V

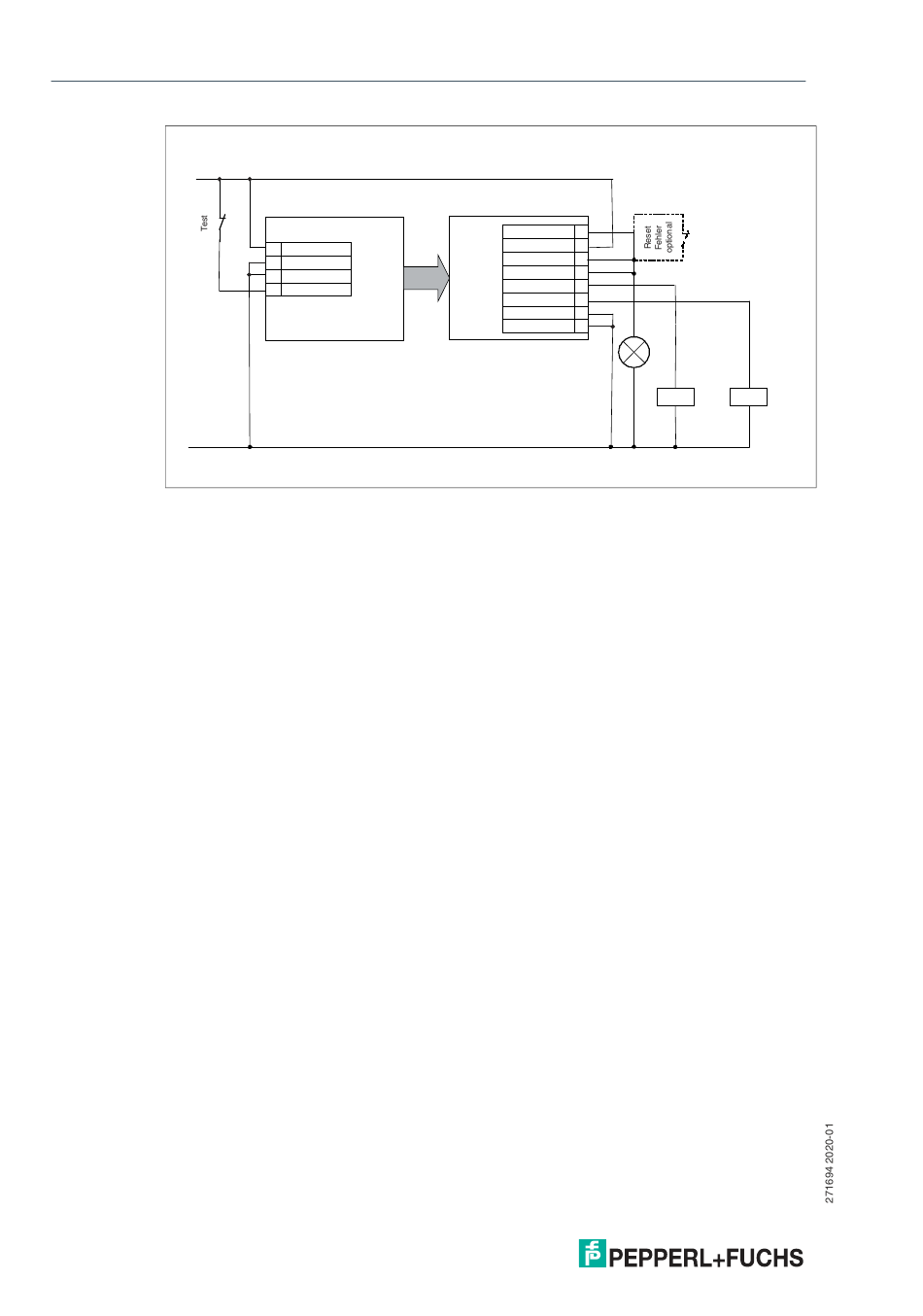

Abbildung 4.7 Anschlussbeispiel ohne Restart und ohne Relaismonitor im Mode A
24
Sendereinheit
24 V
1
Mode A/B
2
0 V
3
Test
4
Empfänger-
1
Restart
einheit
24 V
2
Relaismonitor
3
4
Status / Select
OSSD1
5
OSSD2
6
7
0 V
Mode A/B
8
K1
K2
