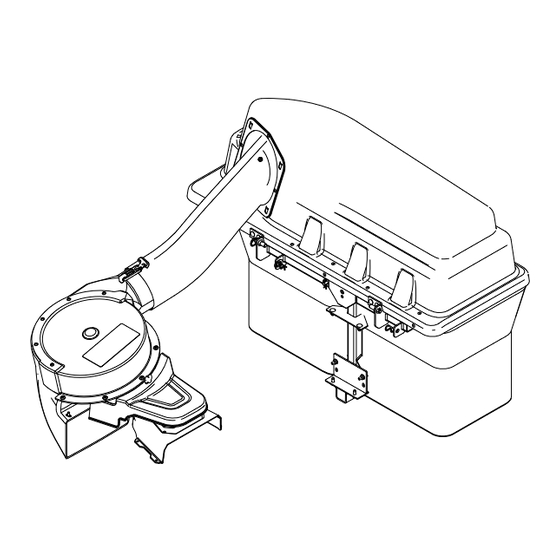

- Seite 1 Form No. 3414-383 Rev B Komplettes Heckfangsystem mit zwei Fangkörben E-Z Vac ™ Aufsitzer TimeCutter ® Modellnr. 79345—Seriennr. 400000000 und höher *3414-383* B Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
-
Seite 2: Inhaltsverzeichnis
Schulungsunterlagen, Zubehörinformationen, Inhalt Standort eines Händlers oder Registrierung des Produkts. Sicherheit ..............3 Wenden Sie sich an den Toro-Vertragshändler Sicherheit beim Schleppen ......... 4 oder Kundendienst, wenn Sie eine Serviceleistung, Sicherheits- und Bedienungsschilder ....5 Originalersatzteile von Toro oder weitere Einrichtung .............. -
Seite 3: Sicherheit
Auspuffbereich fallen. • Lassen Sie die Maschine abkühlen, bevor Sie sie einlagern. Im Anschluss finden Sie Informationen zur Sicherheit, die sich speziell auf Toro-Produkte beziehen, sowie weitere Sicherheitsinformationen, mit denen Sie vertraut sein sollten. • Machen Sie sich mit dem sicheren Betrieb der Maschine sowie den Bedienelementen und Sicherheitsaufklebern vertraut. -
Seite 4: Sicherheit Beim Schleppen
Sicherheit beim Schleppen • Verwenden Sie an steilen Hängen kein Heckfangsystem. Ein schweres Heckfangsystem • Befestigen Sie abgeschleppte Geräte nur an der kann zum Kontrollverlust und zum Umkippen der Anhängerkupplung. Maschine führen. • Halten Sie die Empfehlungen des • Fahren Sie an Hanglagen langsamer und mit Anbaugeräteherstellers hinsichtlich Gewichtslimits erhöhter Vorsicht. -
Seite 5: Sicherheits- Und Bedienungsschilder
Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decal136-4164 136-4164 1. Warnung: Lesen Sie die Bedienungsanleitung. 4. Schnitt-/Amputationsgefahr beim Antriebsrad: Berühren Sie keine beweglichen Teile und lassen Sie alle Schutzvorrichtungen und Abdeckungen montiert. -
Seite 6: Einrichtung
Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung – Keine Teile werden benötigt Vorbereiten der Maschine. Ballastfach Linke Ballastfachbefestigung Rechte Ballastfachbefestigung Koffergewicht, 16 kg Haltestange Einbauen des Ballasts. Schraube (⅜"... -
Seite 7: Vorbereiten Der Maschine
Verfahren Beschreibung Menge Verwendung Oberes Rohr Schraube (¼" x ¾") Scheibe (¼") Montieren der Auswurfrohre. Sicherungsmutter (¼") Unteres Rohr Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Vorbereiten der Maschine Einbauen des Ballasts Keine Teile werden benötigt Für diesen Arbeitsschritt erforderliche Teile: Ballastfach Verfahren... -
Seite 8: Entfernen Des Grasablenkblechs Und Der Riemenabdeckung
g196533 Bild 3 g196560 Bild 5 Ausschnittansicht 1. Haltestange 3. Kofferballast 1. Ballastfachbefestigungen 3. Bundmutter (⅜") 2. Ballastfach 2. Schraube (⅜" x 1¼") 4. Blechschraube (5/16" x ¾") Setzen Sie die Haltestange in das Fach ein und drehen sie in die verriegelte Stellung (Bild Befestigen Sie das Ballastfach mit den zwei Wichtig:... -
Seite 9: Befestigen Des Ablenkblechs Und Der Gebläsestütze
Splint (nur CE-Modelle), schieben Sie die Stange aus den geschweißten Mähwerkhalterungen, der Feder und der Grasleitvorrichtung (Bild Befestigen des Ablenkblechs und der Gebläsestütze Für diesen Arbeitsschritt erforderliche Teile: Gebläsestütze Sechskantstellschraube (⅜" x ¾") Ablenkblech Schlossschraube (5/16" x ¾") Bundmutter (5/16") Verfahren Befestigen Sie die Gebläsestütze mit zwei Sechskantstellschrauben (⅜"... - Seite 10 Nehmen Sie die vorhandene Schraube und Mutter vom Mähwerk ab (Bild Wichtig: An 122-cm- und 152-cm- Mähwerken gibt es nur eine Schraube und Mutter, die Sie entfernen können. Entfernen Sie am 137-cm-Mähwerk die Schraube und Mutter, wie in Bild 9 abgebildet.
-
Seite 11: Befestigen Der Riemenscheibe, Riemenabdeckung Und Ansatzschraube
x ½") über der Riemenscheibe, wie in Bild 12 abgebildet. Befestigen der Riemenscheibe, Riemenabdeckung und Ansatzschraube Für diesen Arbeitsschritt erforderliche Teile: Riemenscheibe Riemenabdeckung g201435 Bild 12 Verfahren 1. Riemenabdeckung 2. Schraube (¼" x ½") Nehmen Sie die Mutter und Scheibe von der rechten Mähwerkriemenscheibe ab. - Seite 12 g201214 g201215 Bild 15 Bild 13 1. Maschinenrahmen 4. Schraube (5/16" x 1") 1. Mutter 3. Schraube 2. Sicherungsmutter (5/16") 5. Drehrahmen 2. Vorhandene Anbauvor- 3. Loch richtungshalterung Positionieren Sie den Drehrahmen nach Befestigen Sie den Stabilisatorbügel mit oben und befestigen Sie ihn mit zwei zwei Schlossschrauben (5/16"...
-
Seite 13: Befestigen Der Verriegelungsstange
Hinweis: Wiederholen Sie diese Schritte für die rechte Seite der Maschine. Befestigen der Verriegelungsstange Für diesen Arbeitsschritt erforderliche Teile: Verriegelungsstange Splint Verfahren Befestigen Sie die Verriegelungsstange mit einem Splint (Bild 18). g028306 Bild 17 Abbildung zeigt linke Seite 1. Drehrahmenloch 4. -
Seite 14: Montieren Der Abdeckung Des Heckfangsystems
Montieren der Abdeckung des Heckfangsystems Für diesen Arbeitsschritt erforderliche Teile: Abdeckung des Heckfangsystems Gitter des Heckfangsystems Splint Verfahren Drehen Sie die Abdeckung des Heckfangsy- stems um. Setzen Sie das Gitter so ein, wie in Bild 19 abgebildet, und stellen Sie sicher, dass es nach unten zu den Grasfangkörben geneigt ist. -
Seite 15: Einbauen Der Abdeckung Des Heckfangsystems
Einbauen der Abdeckung des Heckfangsystems Für diesen Arbeitsschritt erforderliche Teile: Grasfangkorb Verfahren Bauen Sie die Abdeckung des Heckfangsystems am Rahmen des Heckfangsystems ein. Schieben Sie die Halterungen über die Streben im Heckfangsystemrahmen und setzen Sie den runden Splint in das Loch in der rechten Strebe (Bild 20). -
Seite 16: Einbauen Des Gebläses
Schieben Sie die Korbhaken auf die Befestigungshalterungen (Bild 21). Einbauen des Gebläses Für diesen Arbeitsschritt erforderliche Teile: Gebläse Verfahren WARNUNG: Eine nicht abgedeckte Auswurföffnung kann dazu führen, dass der Rasenmäher Gegenstände auf den Bediener oder Unbeteiligte ausschleudert. Das kann schwere Verletzungen zur Folge haben. g033032 Außerdem könnte es auch zum Kontakt mit Bild 21... -
Seite 17: Befestigen Des Gebläseriemens Und Der Angetriebenen Abdeckung Des Heckfangsystems
(Bild 25 Bild 26), siehe 10 Einbauen des Gebläses (Seite 16). Verwenden Sie den folgenden Riemen basierend auf der Größe des Mähwerks: 122-cm Mähwerk 137-cm Mähwerk 152-cm Mähwerk Toro Toro Toro Bestellnummer Bestellnummer Bestellnummer 127-0074 127-0075 127-0076 g201893 Bild 24 1. -
Seite 18: Montieren Der Auswurfrohre
g201515 Bild 27 1. Handrad 3. Riemenabdeckung 2. Angetriebene Abdeckung des Heckfangsystems g201513 Bild 26 1. Gebläseriemenscheibe 5. Spannarm 2. Gebläse in Position 6. Antriebsscheibe (Abschnitt des Gehäuses Montieren der wurde zur Verdeutlichung entfernt) Auswurfrohre 3. Feder 7. Spannscheibe 4. Spannscheibenstrebe 8. - Seite 19 Hinweis: Stellen Sie sicher, dass die Kerbe im unteren Rohr nach dem Anbringen unten ist (Bild 30). g018440 Bild 29 1. Oberes Rohr 3. Abdeckung des Heckfangsystems 2. Hervorstehende Gummidichtung Fluchten Sie die Löcher des oberen Rohrs so aus, dass sie den Vertiefungen an der Oberfläche des unteren Rohrs entsprechen.
- Seite 20 Innenseite des unteren Rohrs und durch die vorhandenen Löcher im oberen Rohr ein (Bild 31). Schrauben Sie die Rohre mit den Muttern (¼") zusammen, wie in Bild 31 abgebildet. Stecken Sie das obere Auswurfrohr durch die Rohrdichtung in die Abdeckung. Ziehen Sie das obere Rohr etwas heraus, sodass sich die Dichtung nach außen über das Gebläse wölbt...
-
Seite 21: Betrieb
Betrieb Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. WARNUNG: Halten Sie folgende Maßnahmen ein, um Personenverletzungen zu vermeiden. • Machen Sie sich mit allen Betriebs- und Sicherheitsanweisungen in der g005758 Bedienungsanleitung des Mähers vertraut, Bild 32 bevor Sie dieses Zusatzgerät verwenden. -
Seite 22: Entfernen Von Verstopfungen Vom Heckfangsystem
Senken Sie die Abdeckung des Heckfangsy- Bauen Sie nach dem Entfernen der stems auf die Körbe ab. Verstopfungen das Heckfangsystem wieder zusammen und setzen Sie die Arbeit fort. Entfernen von Abnehmen des Verstopfungen vom Heckfangsystems Heckfangsystem WARNUNG: WARNUNG: Die Teile in der Nähe des Motors sind heiß, Wenn das Heckfangsystem eingesetzt wird, wenn der Motor gelaufen ist. -
Seite 23: Betriebshinweise
Betriebshinweise ggf. verringern. Dies erhält die Motorgeschwindigkeit und Heckfangsystemleistung. Sie sollten immer (falls möglich) bergabwärts mähen. Tipps für die Verwendung des Heckfangsystems ACHTUNG Wenn sich das Heckfangsystem füllt, wird das hintere Ende der Zugmaschine schwerer. Hinweis auf die Größe der Wenn Sie auf Hügel plötzlich stoppen und Maschine mit dem Anbaugerät starten, können Sie ggf. -
Seite 24: Wartung
Wartung Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Prüfen Sie den Gebläseriemen. Nach acht Betriebsstunden • Prüfen Sie das Heckfangsystem. • Reinigen Sie das Abdeckungsgitter. Nach jeder Verwendung •... -
Seite 25: Reinigen Des Abdeckungsgitters
Reinigen des Abdeckungsgitters Wartungsintervall: Nach jeder Verwendung Öffnen Sie die Abdeckung des Heckfangsy- stems. Entfernen Sie den Schmutz vom Gitter. Schließen Sie die Abdeckung des Heckfangsystems. Reinigen des Heckfangsystems und der Grasfangkörbe g202246 Wartungsintervall: Nach jeder Verwendung Bild 34 Waschen Sie die Abdeckung des 1. -
Seite 26: Prüfen Des Heckfangsystems
Prüfen des Heckfangsy- Einlagerung stems Lagern des Heckfangsy- Wartungsintervall: Alle 100 Betriebsstunden stems Nach acht Betriebsstunden Reinigen Sie das Heckfangsystem, siehe Prüfen Sie das obere und untere Rohr, die „Reinigen des Heckfangsystems“. Abdeckung des Heckfangsystems und das Gebläse. Prüfen Sie das Heckfangsystem auf Schäden, siehe „Prüfen des Heckfangsystems“. -
Seite 27: Fehlersuche Und -Behebung
Mähwerks finden Sie in der Bedienungsanleitung. Das Gebläseantriebsrad läuft nicht 1. Das Gebläse ist verstopft. 1. Entfernen Sie Fremdkörper, Laub oder ungehindert. Schnittgut vom Gebläserad. 2. Das Gebläserad ist nicht korrekt 2. Setzen Sie sich dann mit Ihrem Toro ausgerichtet. Vertragshändler in Verbindung. - Seite 28 Hinweise:...
- Seite 29 Hinweise:...
