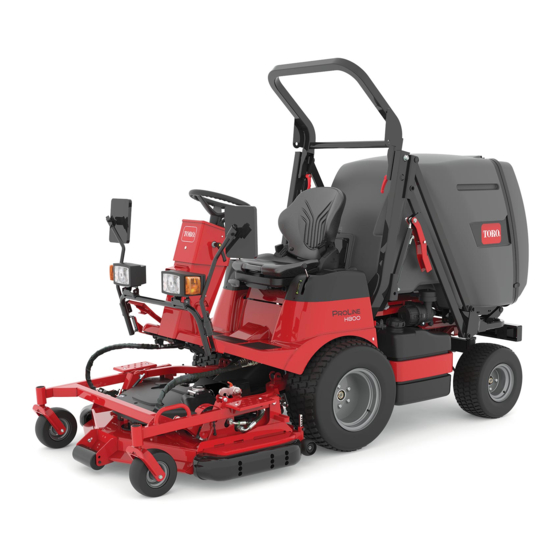

Toro ProLine H800 Installationsanweisungen
Auswurfreduktionskit sichelmäher
Vorschau ausblenden
Andere Handbücher für ProLine H800:
- Bedienungsanleitung (96 Seiten) ,
- Einrichtungsanweisungen (8 Seiten) ,
- Installationsanweisungen (2 Seiten)
Werbung
Quicklinks
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Keine Teile werden benötigt
Grasfangkorbgitter
Türgitter
Schraube
Scheibe
Mutter
Vorbereiten der Maschine
1.
Entleeren Sie sämtliches Gras aus dem
Grasfangkorb.
2.
Senken Sie den Grasfangkorb ab.
3.
Stellen Sie die Maschine auf einer ebenen
Fläche ab.
4.
Aktivieren Sie die Feststellbremse.
5.
Stellen Sie den Motor ab und ziehen den
Zündschlüssel ab.
© 2020—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
CV
Auswurfreduktionskit
Sichelmäher ProLine H800
Modellnr. 134-4690
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Menge
–
Vorbereiten der Maschine.
1
1
4
Einbauen des Kits.
8
4
Form No. 3439-287 Rev A
Installationsanweisungen
Verwendung
Originaldokuments (DE)
*3439-287* A
Druck: USA
Alle Rechte vorbehalten
Werbung
Verwandte Anleitungen für Toro ProLine H800
Inhaltszusammenfassung für Toro ProLine H800
- Seite 1 Form No. 3439-287 Rev A Auswurfreduktionskit Sichelmäher ProLine H800 Modellnr. 134-4690 Installationsanweisungen Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Beschreibung Menge Verwendung – Keine Teile werden benötigt Vorbereiten der Maschine.
- Seite 2 Einbauen des Kits Montieren des Kits Öffnen Sie die Fangboxklappe. Richten Sie das Türgitter auf das vorhandene Türnetz aus. Verwenden Sie die vier Bohrungen auf dem Türgitter, um die vier Bohrpositionen auf dem Türnetz zu markieren. Bohren Sie an den markierten Stellen Löcher mit 7 mm Durchmesser in das Türnetz. Befestigen Sie das Türgitter mit vier Schrauben, acht Unterlegscheiben und vier Muttern auf dem Türnetz (Bild...
- Seite 3 g217355 Bild 2 1. Auslösehebel 2. Fangboxgitter Entfernen Sie das vorhandene Grasfangkorbgitter (Bild g215931 Bild 3 Setzen Sie das neue Grasfangkorbgitter ein und arretieren Sie es. Wartung Reinigen des Fangboxgitters Wartungsintervall: Bei jeder Verwendung oder täglich Öffnen Sie die Fangboxklappe. Ziehen Sie den Auslösehebel unten am Fangboxgitter nach unten (Bild...
