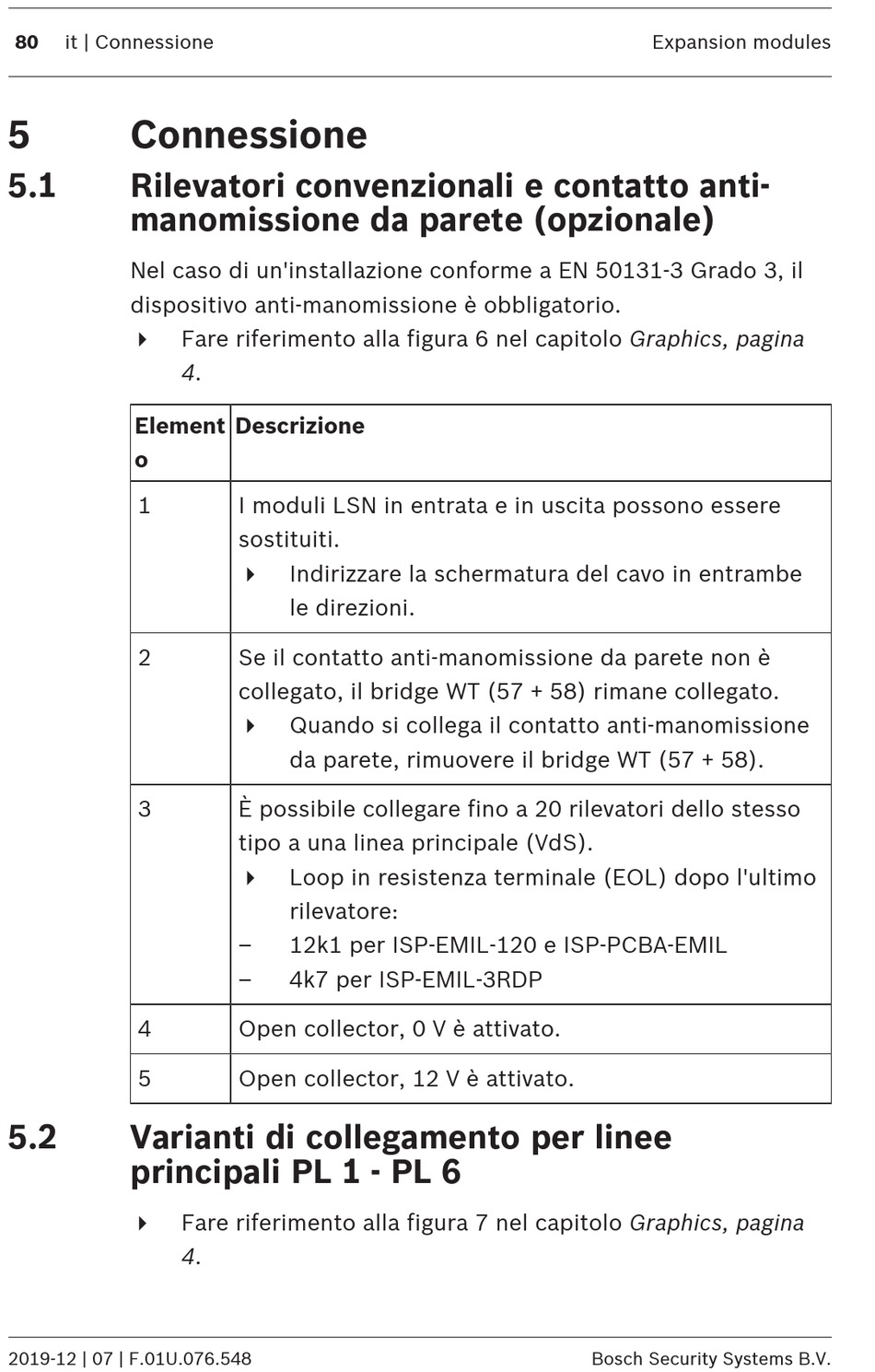

80 it | Connessione
5

Connessione

5.1 Rilevatori convenzionali e contatto anti-
manomissione da parete (opzionale)
Nel caso di un'installazione conforme a EN 50131-3 Grado 3, il
dispositivo anti-manomissione è obbligatorio.
4
Element
o
1
2
3
4
5
5.2 Varianti di collegamento per linee
principali PL 1 - PL 6
4
2019-12 | 07 | F.01U.076.548
Fare riferimento alla figura 6 nel capitolo Graphics, pagina
4.
Descrizione
I moduli LSN in entrata e in uscita possono essere
sostituiti.
Indirizzare la schermatura del cavo in entrambe
4
le direzioni.
Se il contatto anti-manomissione da parete non è
collegato, il bridge WT (57 + 58) rimane collegato.
Quando si collega il contatto anti-manomissione
4
da parete, rimuovere il bridge WT (57 + 58).
È possibile collegare fino a 20 rilevatori dello stesso
tipo a una linea principale (VdS).
Loop in resistenza terminale (EOL) dopo l'ultimo
4
rilevatore:
– 12k1 per ISP-EMIL-120 e ISP-PCBA-EMIL
– 4k7 per ISP-EMIL-3RDP
Open collector, 0 V è attivato.
Open collector, 12 V è attivato.
Fare riferimento alla figura 7 nel capitolo Graphics, pagina
4.
Expansion modules
Bosch Security Systems B.V.
