Funktionen

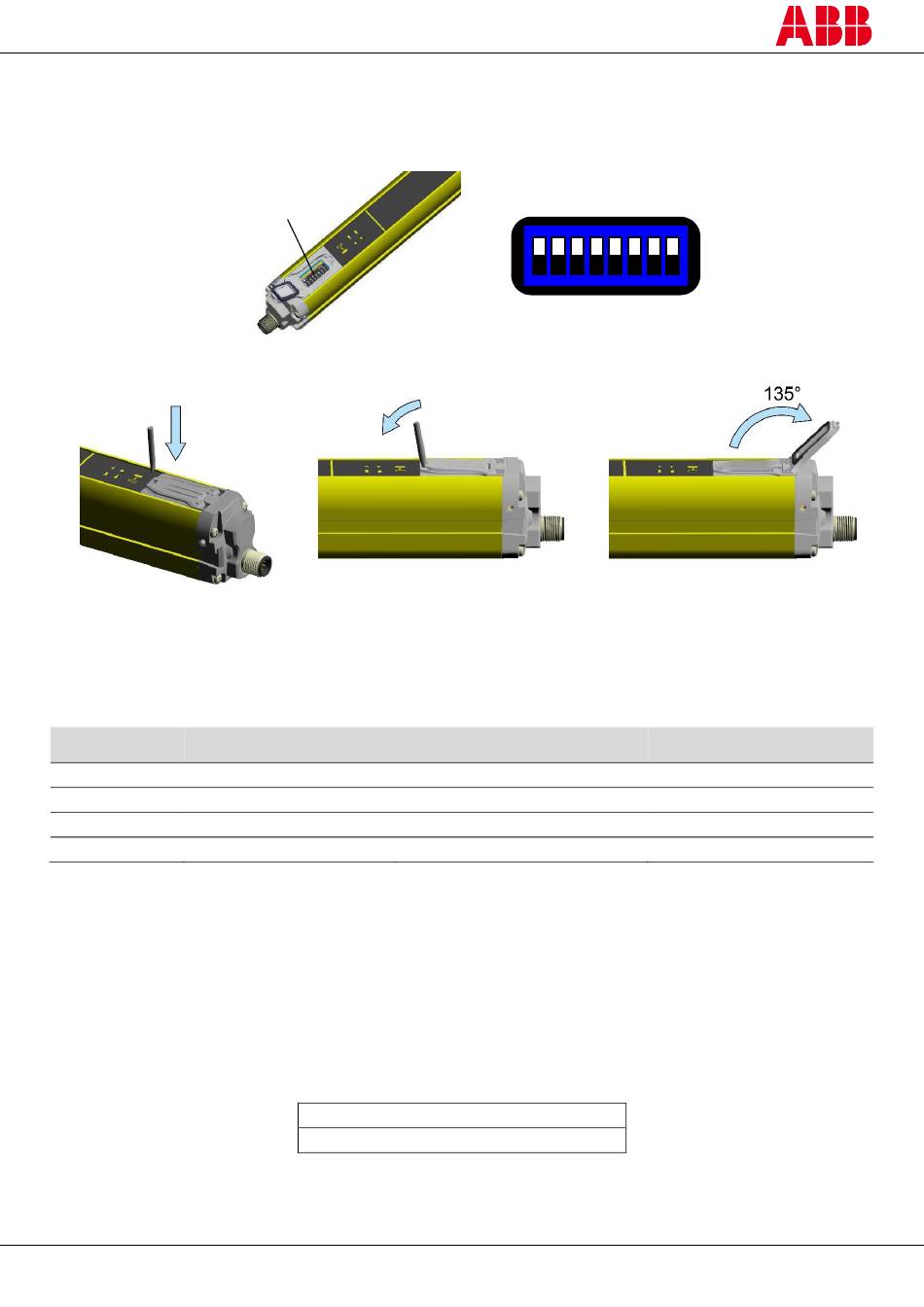

Eine Klappe auf der Vorderseite der RX-Einheit, die einfach mit einem Schraubendreher geöffnet werden kann, bietet
Zugang zu den innenliegenden DIP-Schaltern.
Um die Klappe zu öffnen, muss die Spitze eine Schlitzschraubendrehers in die Kerbe des Klappdeckels gesteckt und
nach oben gehebelt werden, bis sich die Klappe mit einem Klick öffnet. Öffnen Sie die Klappe vollständig (135°). Ein
leichter Bremsmechanismus hält die Klappe in ihrer Position. Drücken Sie zum Schließen der Klappe auf den Bereich
rund um die Kerbe, bis die Klappe einrastet.
Die DIP-Schalter ermöglichen das Einstellen der Funktionen gemäß folgender Tabelle:
DIP-Schalter
1 und 5
2 und 6
3 und 7
4 und 8
Das Gerät lässt während des Normalbetriebs keine Änderungen der Konfiguration zu. Die Änderungen werden erst
nach dem nächsten Einschalten des Geräts berücksichtigt. Daher sollte die Verwaltung und Verwendung der DIP-
Schalter für die Konfiguration sehr sorgfältig gehandhabt werden.
Anmerkung: Wie auf der Abbildung und in der vorherigen Tabelle gezeigt, ist jede Funktion zwei DIP-Schaltern
zugeordnet. Die beiden DIP-Schalter, die einer bestimmten Funktion zugeordnet sind, müssen auf dieselbe Art
konfiguriert werden.
Konfiguration bei Lieferung
Das Gerät wird mit den folgenden Konfigurationen geliefert:
Anmerkung: Die EDM-Funktion kann nur aktiviert werden, wenn der entsprechende Eingang ordnungsgemäß an das
richtige Gerät angeschlossen ist
2TLC172294M0101 Rev B
2015-09-17
DIP-Schalter
Funktion
-
-
EDM
Reset
EDM deaktiviert
Automatische Rückstellung (Reset)
ON
1
2
3
4
5
6
AN
-
-
Deaktiviert
Automatisch
9
7
8
AUS
-
-
Aktiviert
Manuell
