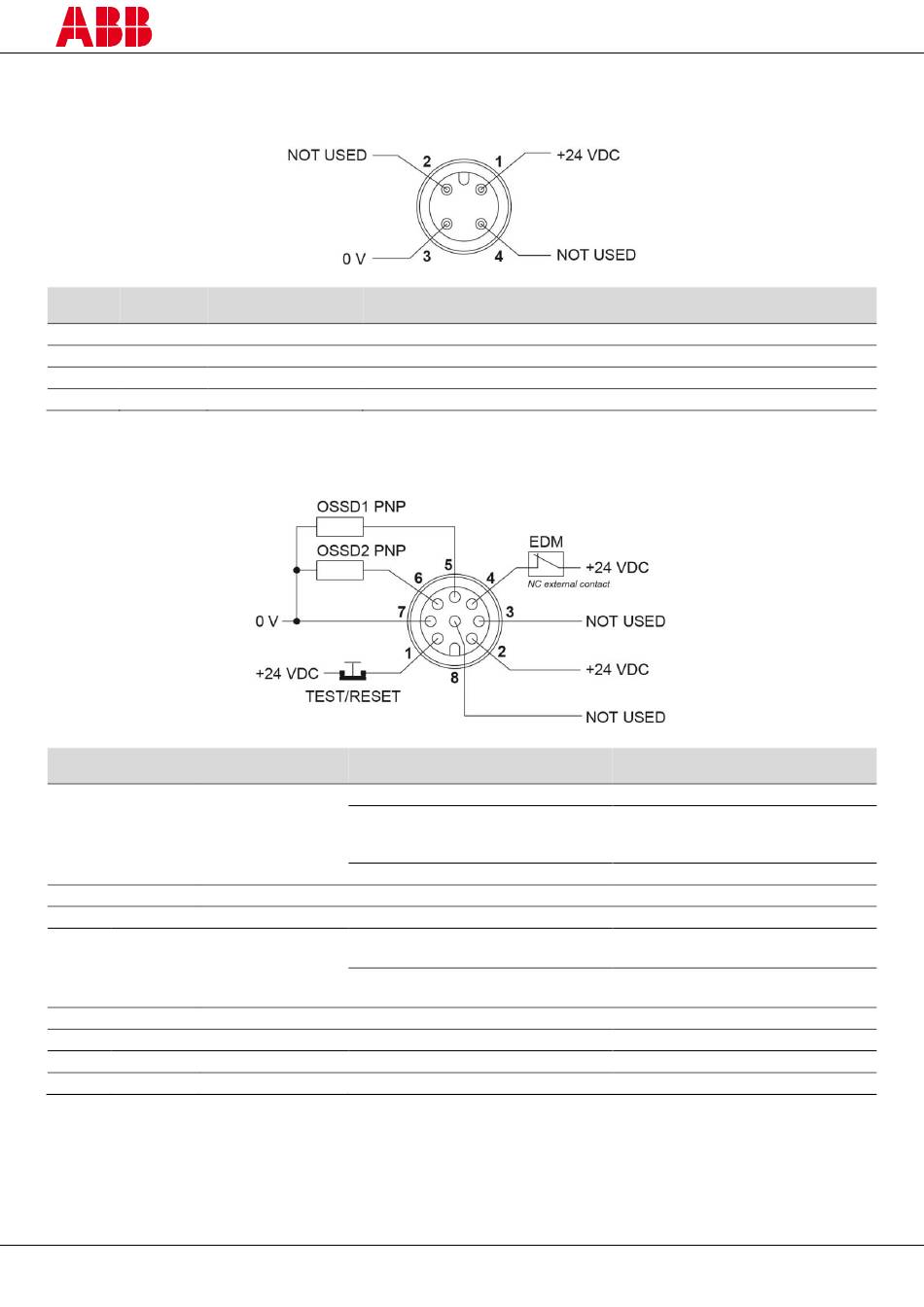

Elektrische Anschlüsse
Sender
1
Pin Ader Funktion
1 Braun Stromversorgung
2 Weiß Nicht verwendet
3 Blau Stromversorgung
Nicht verwendet
4 Schwarz
1
Farben gemäß Standardkabel von ABB Jokab Safety.
Empfänger
1
Pin Ader Funktion
1 Weiß TEST/RESET*
2 Braun Stromversorgung
3 Grün Nicht verwendet
4 Gelb EDM
5 Grau OSSD1
6 Rosa OSSD2
7 Blau Stromversorgung
8 Rot Nicht verwendet
1
Farben gemäß Standardkabel von ABB Jokab Safety.
2
Automatische/Manuelle Rückstellung und EDM-Funktionen werden über die DIP-Schalter konfiguriert.
2TLC172294M0101 Rev B
2015-09-17
Anschluss an
+24 V DC
0 V
Auto. Reset ohne Funktion
Auto. Reset mit
Quittierungsfunktion oder
Ausrichtungsmodus
Manueller Reset
Funktion verwendet/aktiviert
2
Funktion nicht
verwendet/deaktiviert
Anschluss an
+24 V DC
Öffner-Kontakt an +24 V DC
Öffner-Kontakt an +24 V DC
+24 V DC
Öffner-Kontakt eines
zwangsgeführten Relais
Nicht angeschlossen
z. B. Sicherheitsrelais
z. B. Sicherheitsrelais
0 V
