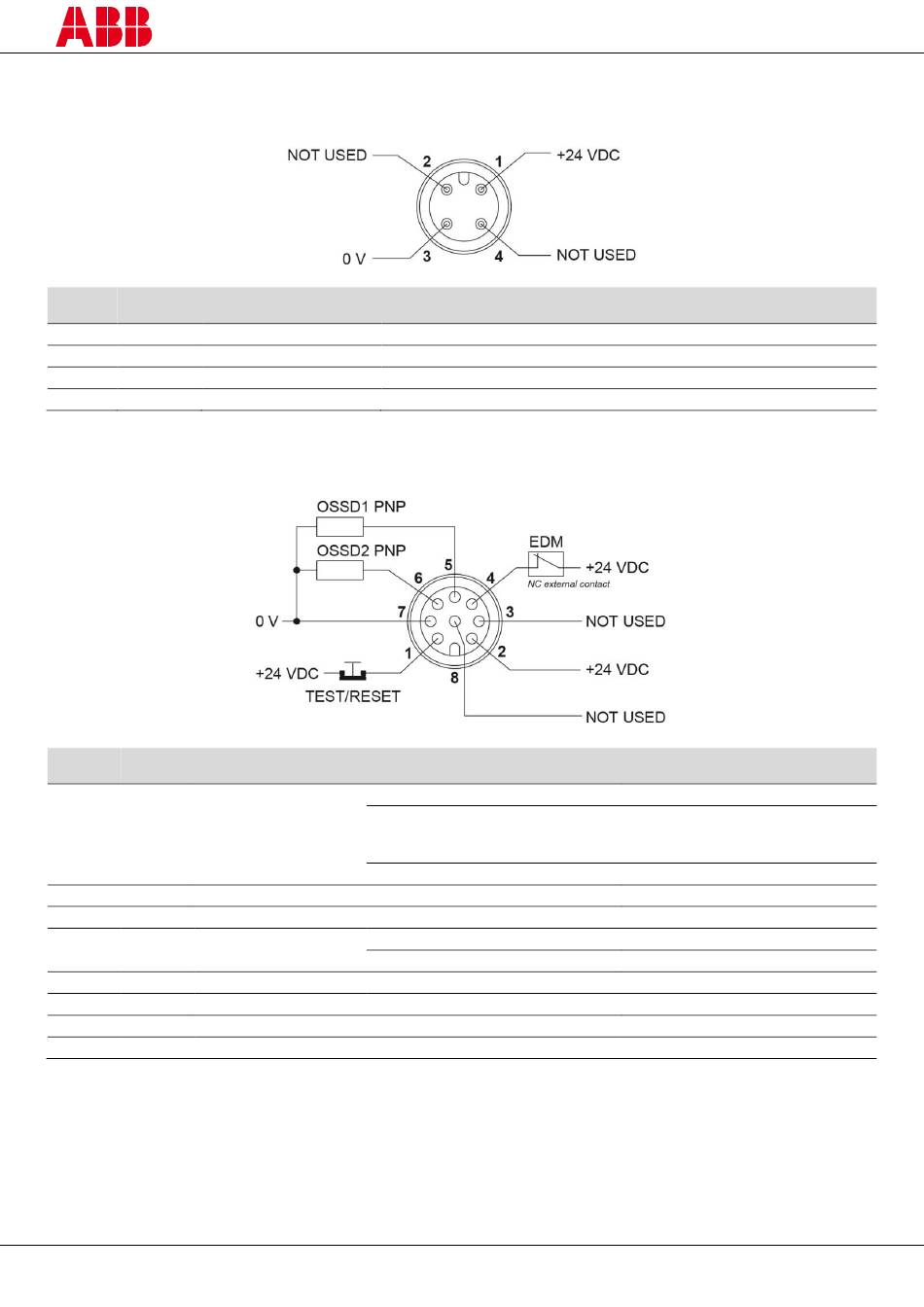

Elektriska anslutningar

Sändare
1
Stift Ledare Funktion
1 Brun Spänningsförsörjning
2 Vit Används inte
3 Blå Spänningsförsörjning
Används inte
4 Svart
1
Färger enligt ABB Jokab Safetys standardkablar.
Mottagare
1
Stift Ledare Funktion
1 Vit TEST/RESET*
2 Brun Spänningsförsörjning
3 Grön Används inte
4 Gul EDM
5 Grå OSSD1
6 Rosa OSSD2
7 Blå Spänningsförsörjning
8 Röd Används inte
1
Färger enligt ABB Jokab Safetys standardkablar.
2
Automatisk/manuell återställning och funktioner för övervakning av extern anordning (EDM) konfigureras med DIP-switchar.
2TLC172294M3401 Rev B
2015-09-17
Anslutning till
+24 VDC
0 V
Auto. Återställning utan funktion
Auto. återställning med
bekräftelsefunktion eller
inriktningsläge
Manuell återställning
Funktion använd/aktiverad
2
Funktion ej använd/inaktiverad
Anslutning till
+24 VDC
NC-kontakt till +24 VDC
NC-kontakt till +24 VDC
+24 VDC
NC-kontakt från tvångsstyrt relä
Ej ansluten
T.ex. säkerhetsmodul
T.ex. säkerhetsmodul
0 V
