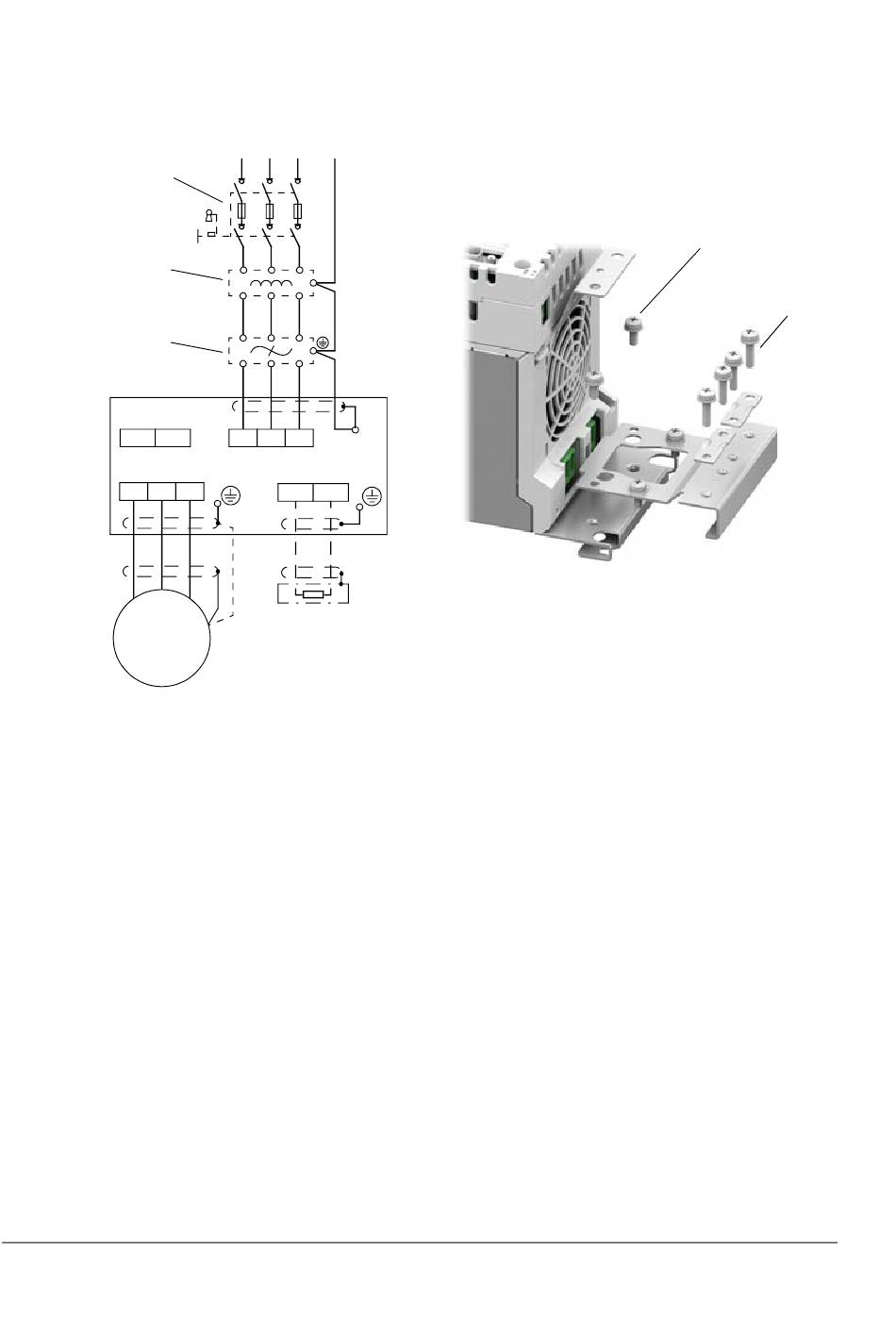

Elektrik kurulumu

Besleme kesme cihazı
(kesme aracı) ve
sigortaları
CHK-xx ana şebeke
bobini (opsiyonel)
JFI-xx ana şebeke
filtresi (opsiyonel)
MotiFlex e180
UDC+ UDC-
U2 V2 W2
V1
U1
3 ~
Motor
*Not: Motor kablosu için, motor kablosu
blendajının iletkenliği faz iletkeninin
iletkenliğinin %50'sinden daha azsa ve
kablonun simetrik toprak iletkenleri yoksa, ayrı
bir topraklama kablosu kullanın.
Güç kablosu döşeme örnekleri
Kablo döşeme örnekleri 55. sayfada
bulunmaktadır. Sıkma torkları 55. sayfada ve
metnin uygun kısımlarında verilmiştir.
• Birlikte verilen terminal bloklarını sürücüye
takın.
• Yalnızca MFE180-04xx-024A...090A-4:
Sürücünün üst ve alt kısmındaki iki plastik
konnektör kapağını çıkarın. Her kapak iki
adet vida ile tutulur.
• IT (topraklamasız) sistemler ve köşede
topraklamalı TN sistemlerde, besleme
terminallerinin yanındaki VAR işaretli vidayı
sökün.
Hızlı kurulum kılavuzu - MotiFlex e180
L1 L2 L3 PE
U V W
PE
X Y Z
L1 L2 L3
L1' L2' L3'
U1 V1 W1
R- R+
*
W1
Fren direnci
PE
(opsiyonel)
• Sürücü ile birlikte verilen iki kablo kelepçe
plakasını yukarıya ve aşağıya bağlayın.
Kablo plakaları aynıdır.
PE
• Güç kablolarını, kablo kelepçelerinde
blendajın çıplak olacağı şekilde soyun.
• Beslemeyi, direnci (eğer varsa) ve motor
kablolarını sürücünün uygun terminallerine
bağlayın.
• Kablo kelepçelerini çıplak kablo blendajlarına
sıkın. Kablo pabuçlarını kullanarak kablo
blendaj uçlarını toprak terminallerine
bağlayın. Görülen çıplak blendajı yalıtım
bandıyla kapatın.
• Yalnızca MFE180-04xx-024A...090A-4:
Kablolar için konnektör kapaklarının
kenarlarında uygun yuvalar açın. Kapakları
geri takın.
• Motor kablo blendajının motor ucunda
topraklayın.
MFE180-04xx-02A5...016A-4:
1.5 N·m (13 lbf·in)
MFE180-04xx-024A...090A-4:
3 N·m (25 lbf·in)
1.5 N·m
(13 lbf·in)
