Instalación mecánica
Sujete el módulo del convertidor a la base de
montaje introduciendo los tornillos a través de los
cuatro orificios de montaje. Los bastidores A y B
pueden instalarse sobre una guía DIN; es muy
recomendable, no obstante, sujetar los módulos a
la base de montaje introduciendo dos tornillos a
través de los orificios de montaje inferiores.

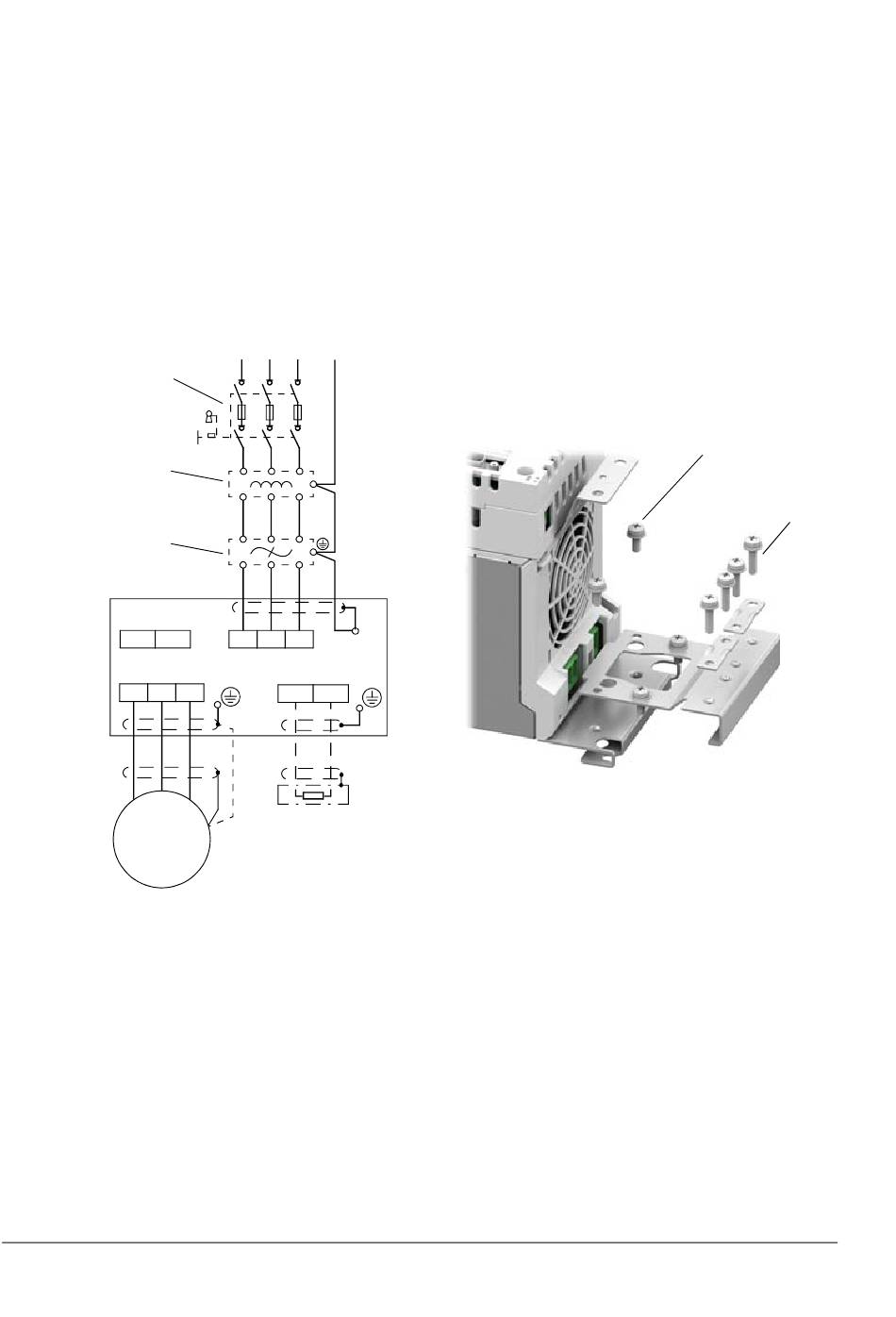

Instalación eléctrica
Dispositivo de
desconexión de la
fuente de alimentación
(medios de
desconexión) con
fusibles
Reactancia de red CHK-
xx (opcional)
Filtro de red JFI-xx
(opcional)
MotiFlex e180
UDC+ UDC–
U2 V2 W2
V1
U1
3 ~
Motor
* Nota: Utilice un cable de conexión a tierra por
separado para el cable a motor si la
conductividad del apantallamiento del cable es
inferior al 50% de la conductividad del
conductor de fase y si el cable no tiene
conductores de tierra simétricos.
Procedimiento de conexión de los
cables de alimentación
En la página 17 figuran algunos ejemplos de
conexión de los cables. Los pares de apriete se
encuentran en la página 17, así como en otros
puntos del texto.
• Sujete los bloques de terminales incluidos al
convertidor.
Guía de instalación rápida - MotiFlex e180
L1 L2 L3 PE
U V W
PE
X Y Z
L1 L2 L3
L1' L2' L3'
U1 V1 W1
R– R+
*
W1
Resistencia de
PE
frenado (opcional)
• Solamente para MFE180-04xx-
024A...090A-4: Retire las cubiertas de
plástico de los conectores situados en la
parte superior e inferior del convertidor.
Ambas cubiertas están sujetas con dos
tornillos.
• En sistemas IT (sin conexión a tierra), y
sistemas TN con conexión a tierra por un
vértice, extraiga el tornillo identificado como
VAR, junto a los terminales de alimentación.
• Sujete las dos placas de fijación de cables
incluidas al convertidor, una en la parte
superior y otra en la inferior. Ambas placas
de fijación son idénticas.
PE
• Pele los cables de alimentación de modo
que el apantallamiento quede expuesto en
las abrazaderas de cable.
• Conecte los cables de alimentación, de la
resistencia (si la hay) y a motor a los
terminales correspondientes del convertidor.
• Apriete las abrazaderas de cable sobre el
apantallamiento de los cables que está
expuesto. Conecte los extremos de las
pantallas de los cables a los terminales de
conexión a tierra mediante los terminales de
cable. Cubra el apantallamiento expuesto
con cinta aislante.
• Solamente para MFE180-04xx-
024A...090A-4: Abra un número de ranuras
adecuado en los bordes de las cubiertas de
los conectores para albergar los cables.
Vuelva a instalar las cubiertas.
• Conecte a tierra el apantallamiento del cable
a motor en el extremo del motor.
MFE180-04xx-02A5...016A-4:
1,5 N/m (13 lbf/in)
MFE180-04xx-024A...090A-4:
3 N/m (25 lbf/in)
1.5 N/m
(13 lbf/in)
